01_IFC дерево

Last modified by Bimit Administrator on 02.06.2025, 15:16

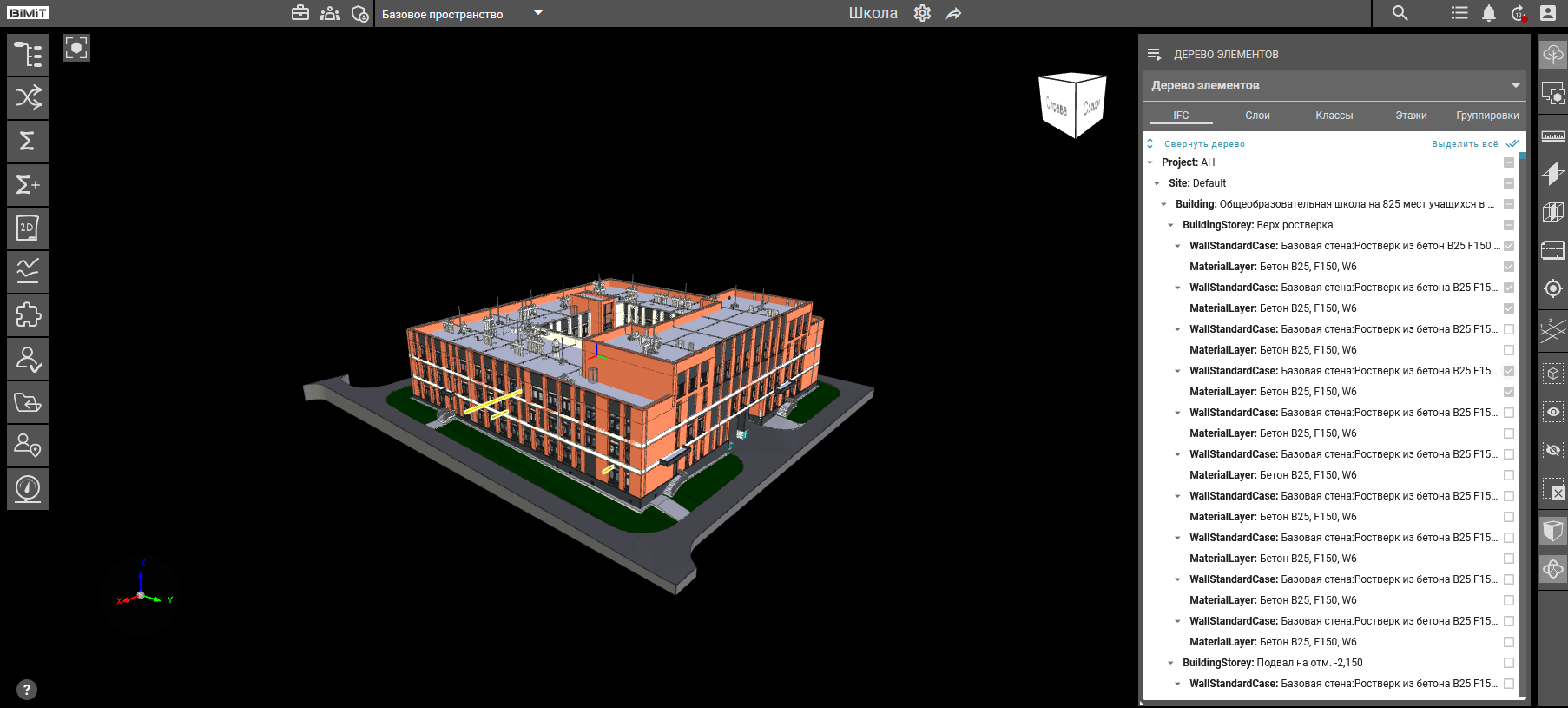

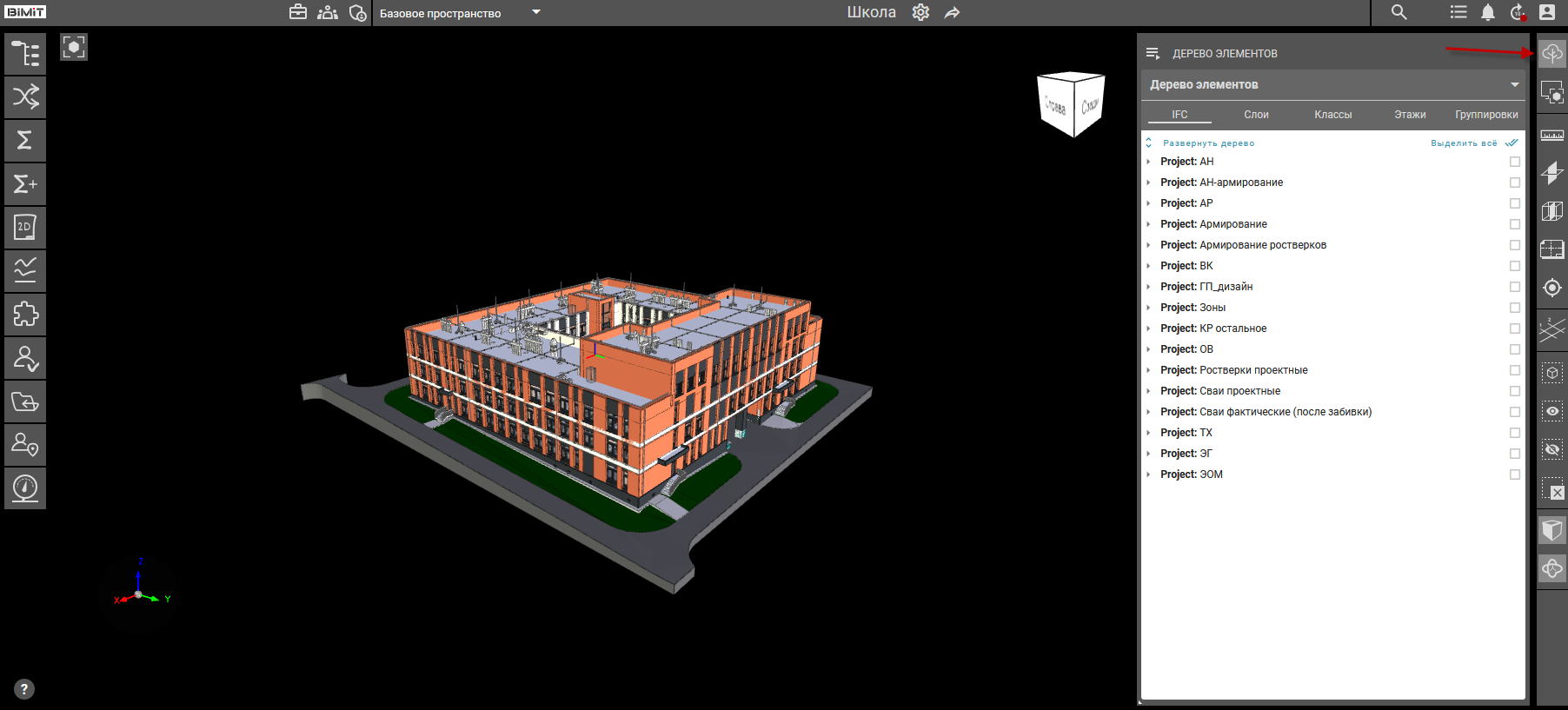

При переходе в раздел «Дерево элементов» автоматически открывается панель с активной вкладкой «IFC». На данной вкладке представлена структура модели, где все элементы сгруппированы согласно классификации IFC.

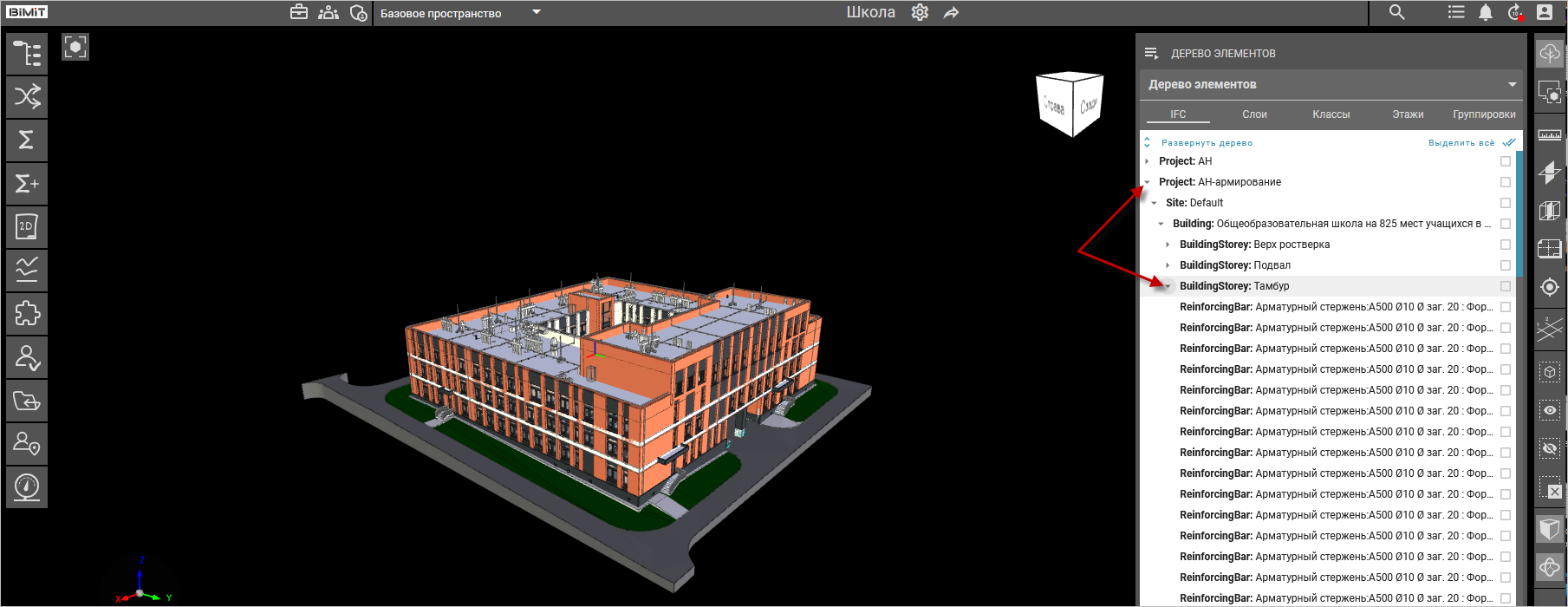

Кнопка «Развернуть дерево» раскрывает все вложенные уровни структуры. Для просмотра содержимого конкретного раздела следует нажать на стрелку, расположенную рядом с его названием или на само название. При этом произойдет раскрытие только выбранного раздела, остальные элементы структуры останутся свернутыми.

Повторное нажатие на стрелку или на название свернет открытый раздел. Данная функция позволяет избирательно работать с отдельными частями структуры без необходимости полного раскрытия всего дерева элементов.

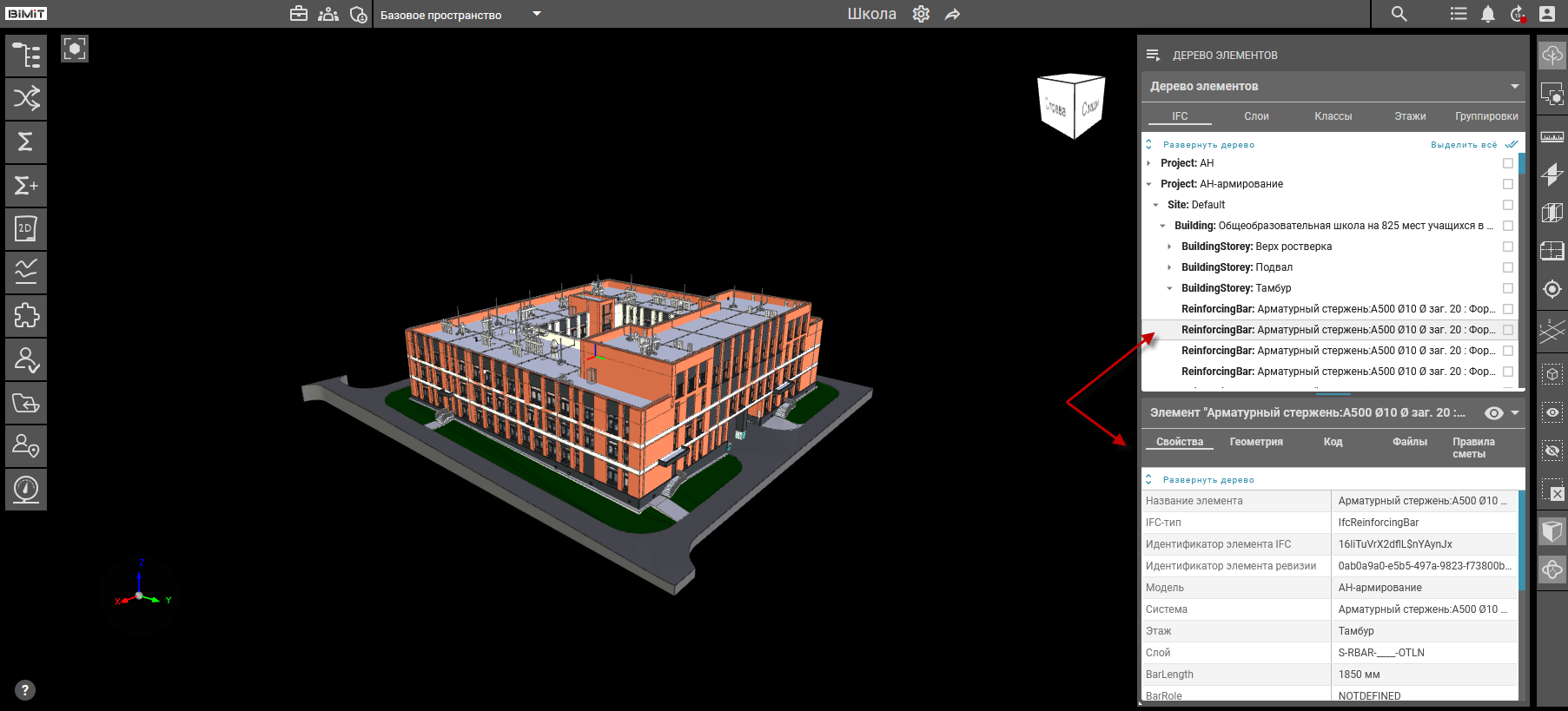

При клике на строку элемента открывается панель свойств с полной информацией об элементе.

Данная панель доступна для просмотра в «Дереве элементов», «Коллизиях», «Классификаторе» и «ВОРМ».


Подробная информация о функциональности панели свойств представлена в соответствующем разделе документации «Панель свойств элемента».

Кнопка «Выделить все» выделяет все элементы модели и подсвечивает их желтым цветом.

Кнопка «Сбросить все» отменяет текущее выделение.

Для отдельного выбора элементов предусмотрены чекбоксы.

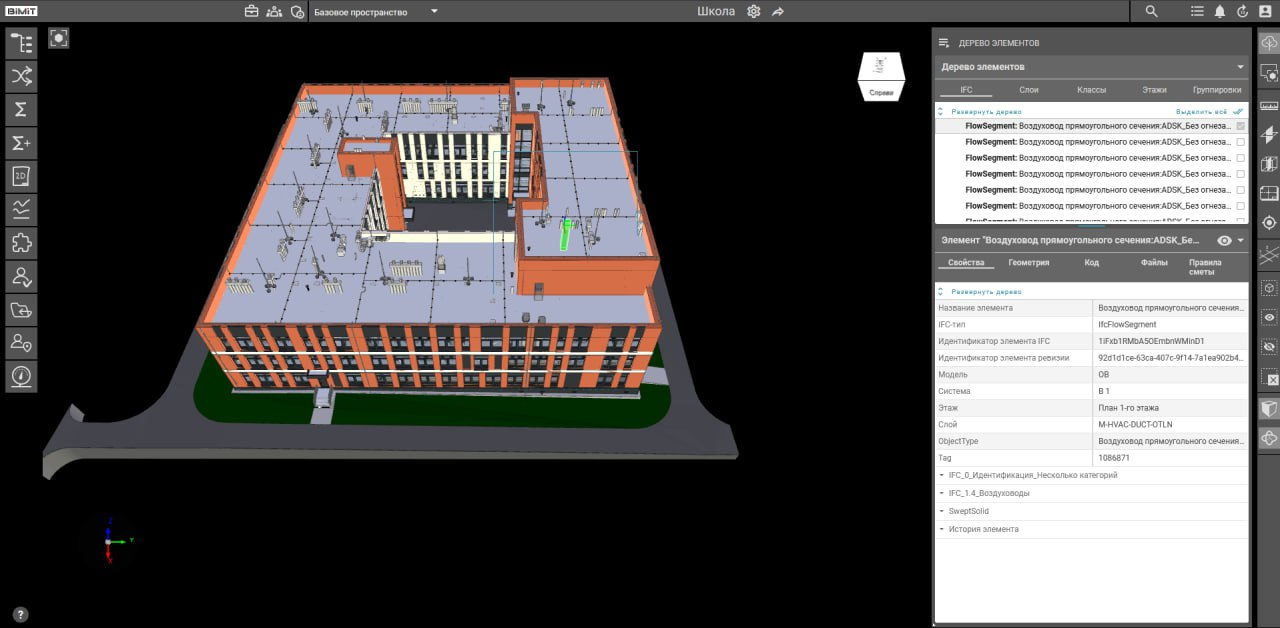

Переключение между элементами с одновременным отображением их свойств осуществляется с помощью клавиши Tab. При клике на элемент модели открывается панель свойств выбранного элемента. Последующее нажатие клавиши Tab выполняет переход к другому элементу модели с автоматическим обновлением информации в панели свойств.


Во вкладках «Слои», «Классы» и «Этажи» сохраняется единый функционал работы с элементами модели.

Вкладка «Слои» группирует элементы по принадлежности к слоям, «Классы» - по типам объектов, а «Этажи» - по уровням здания.
