04_Инструмент - Измерения

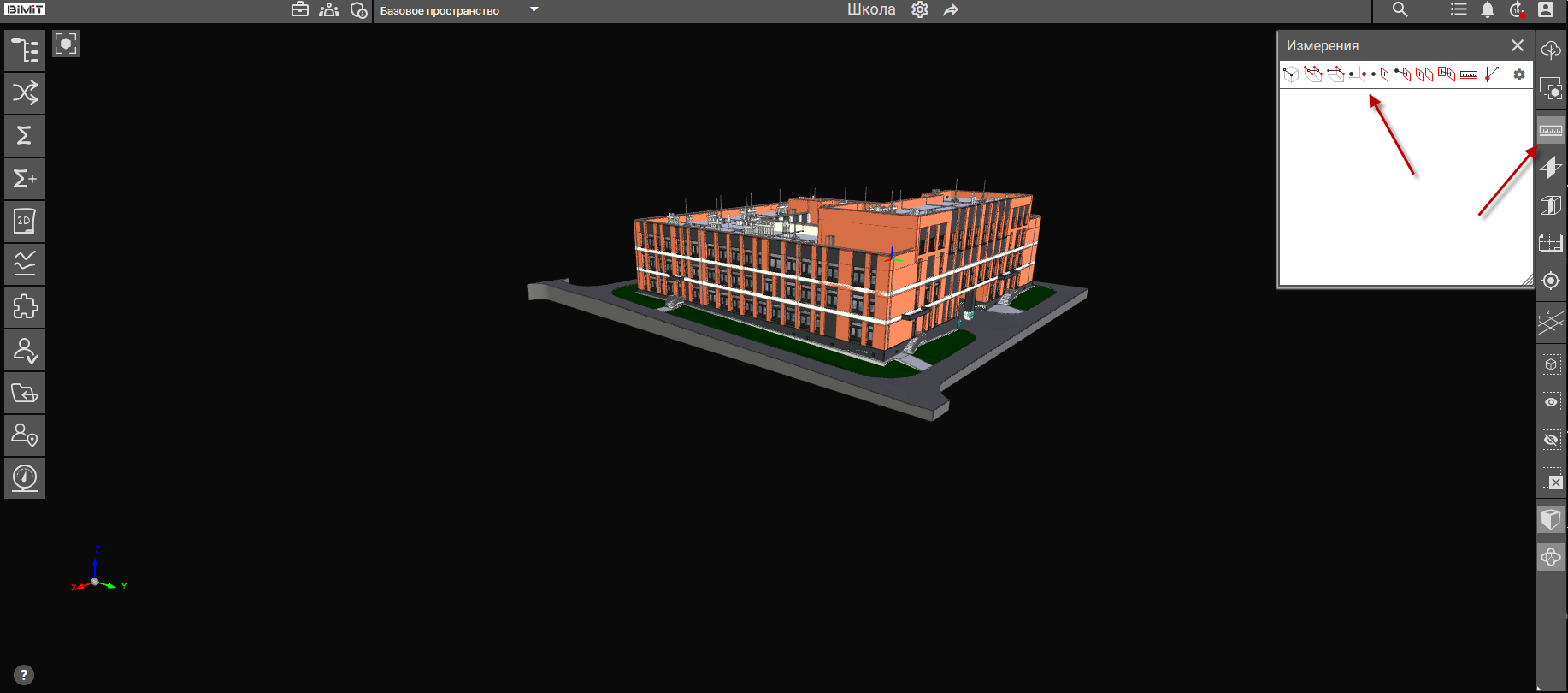

Инструмент «Измерения» предоставляет точные средства для выполнения различных замеров на модели, поддерживая несколько режимов измерения в зависимости от выбранных опорных точек.
С его помощью можно определять расстояние между элементами, используя комбинации вершин, рёбер и плоскостей в качестве базовых ориентиров.

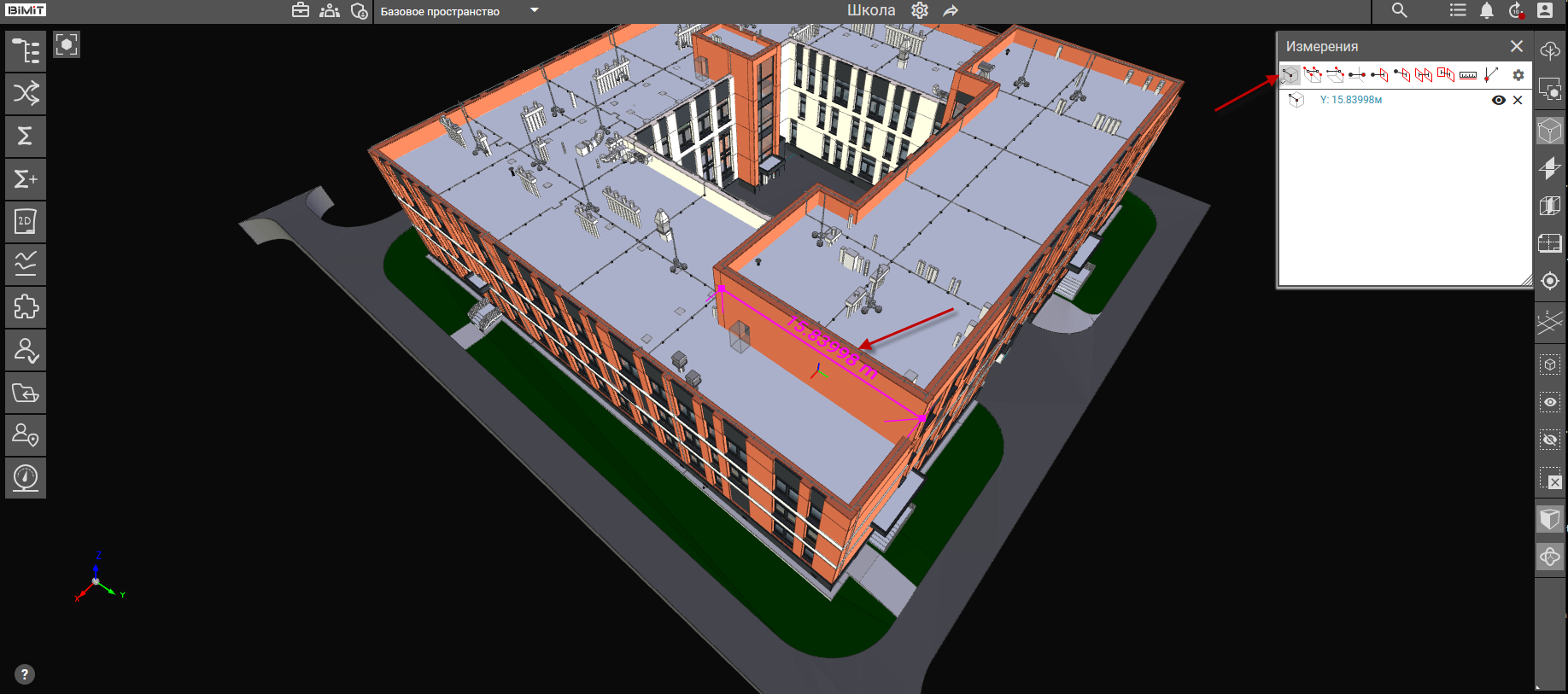

Ребро
При выборе режима «Ребро» производится измерение длины выбранной грани элемента, отображая значение вдоль самой линии.
При клике на кнопку «Ребро» в динамическом окне «Измерения» система переходит в режим измерения длин ребер элементов, автоматически реагируя на приближение курсора к элементам. Происходит фиксация курсора на ближайшем распознанном ребре, которое выделяется контрастным цветом с увеличением толщины линии. Кликом по выбранному ребру происходит замер.

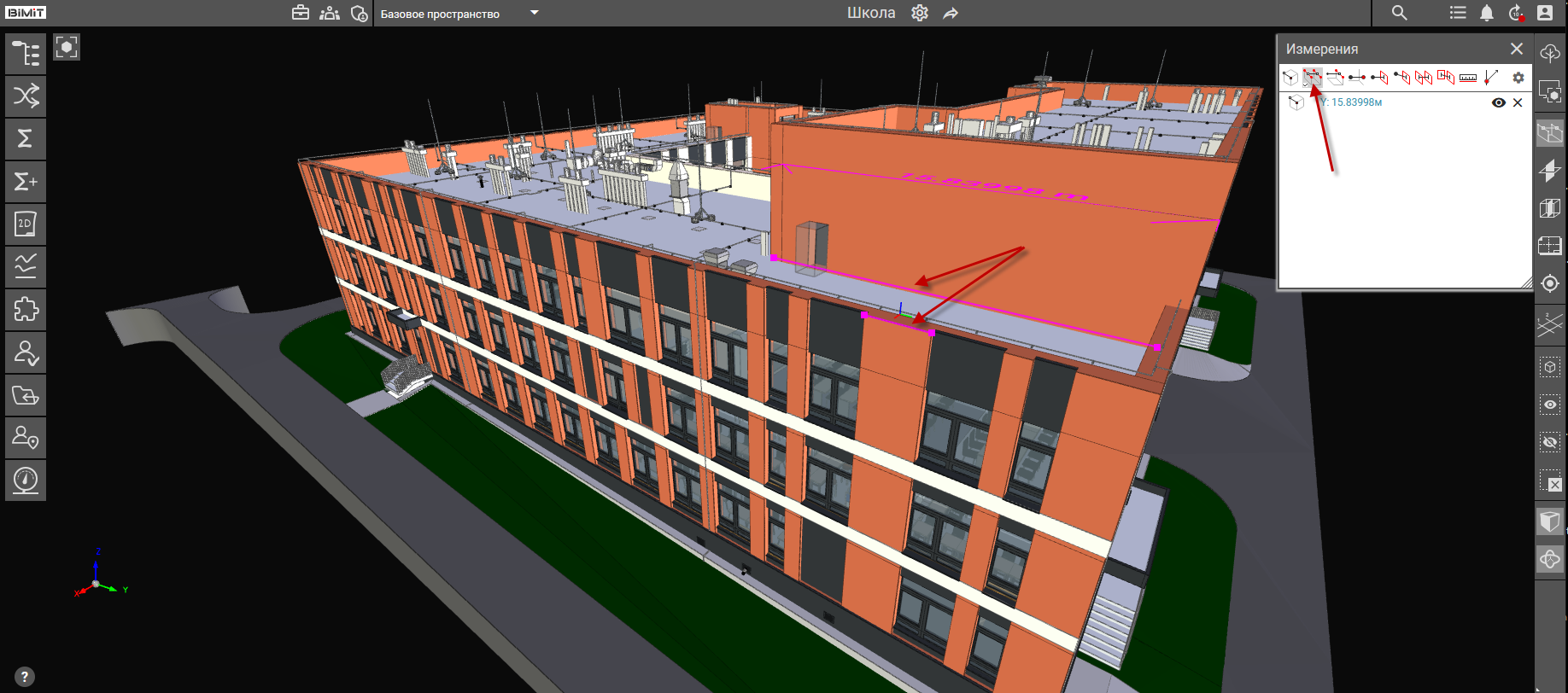

Ребро – ребро

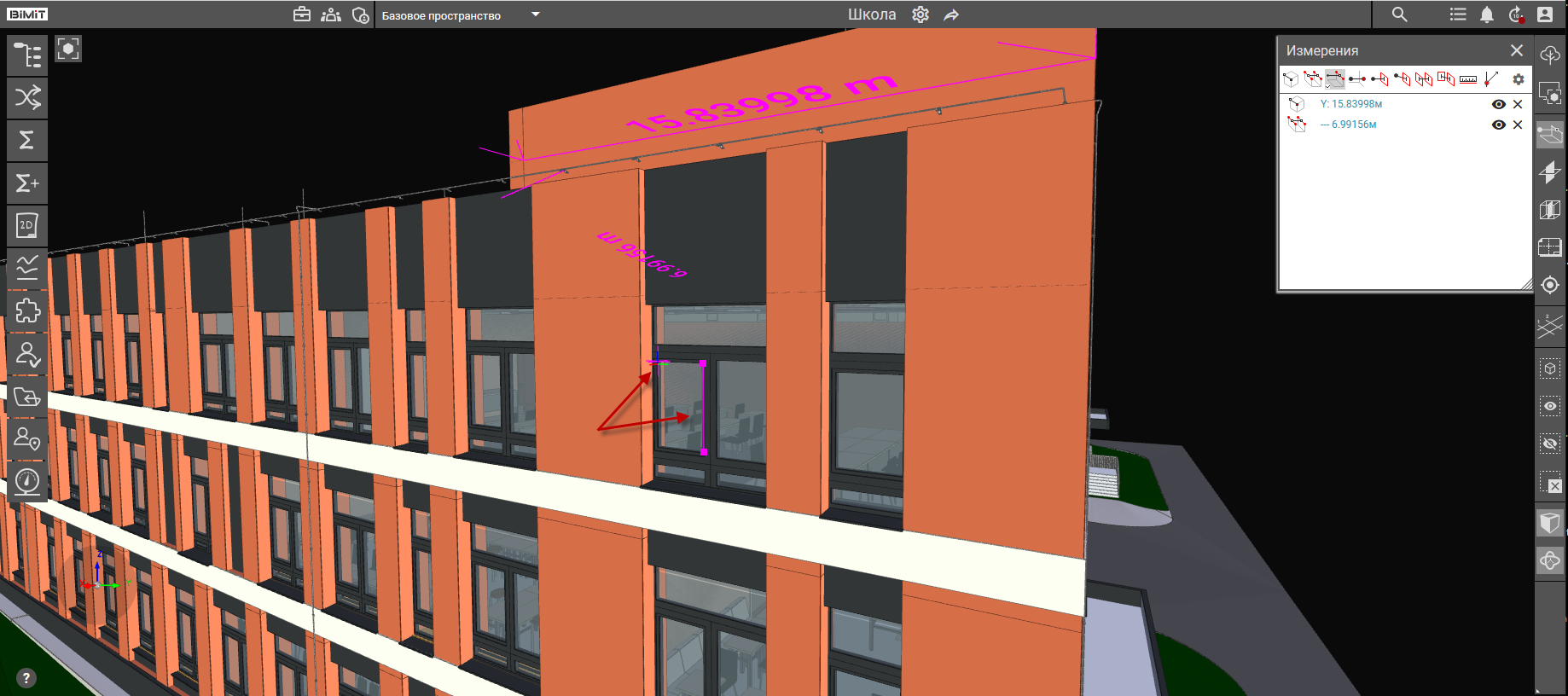

В режиме «Ребро – ребро» система автоматически находит минимальный промежуток между двумя ребрами.
Кликом по кнопе «Ребро – ребро» происходит переход к измерению.
При первом клике по элементу система фиксирует начальное ребро для измерения, выделяя его контрастной линией.
Второй клик по другому элементу определяет конечное ребро.
После выбора второго ребра система автоматически фиксирует и вычисляет минимальное расстояние между двумя указанными ребрами.
Вершина – ребро

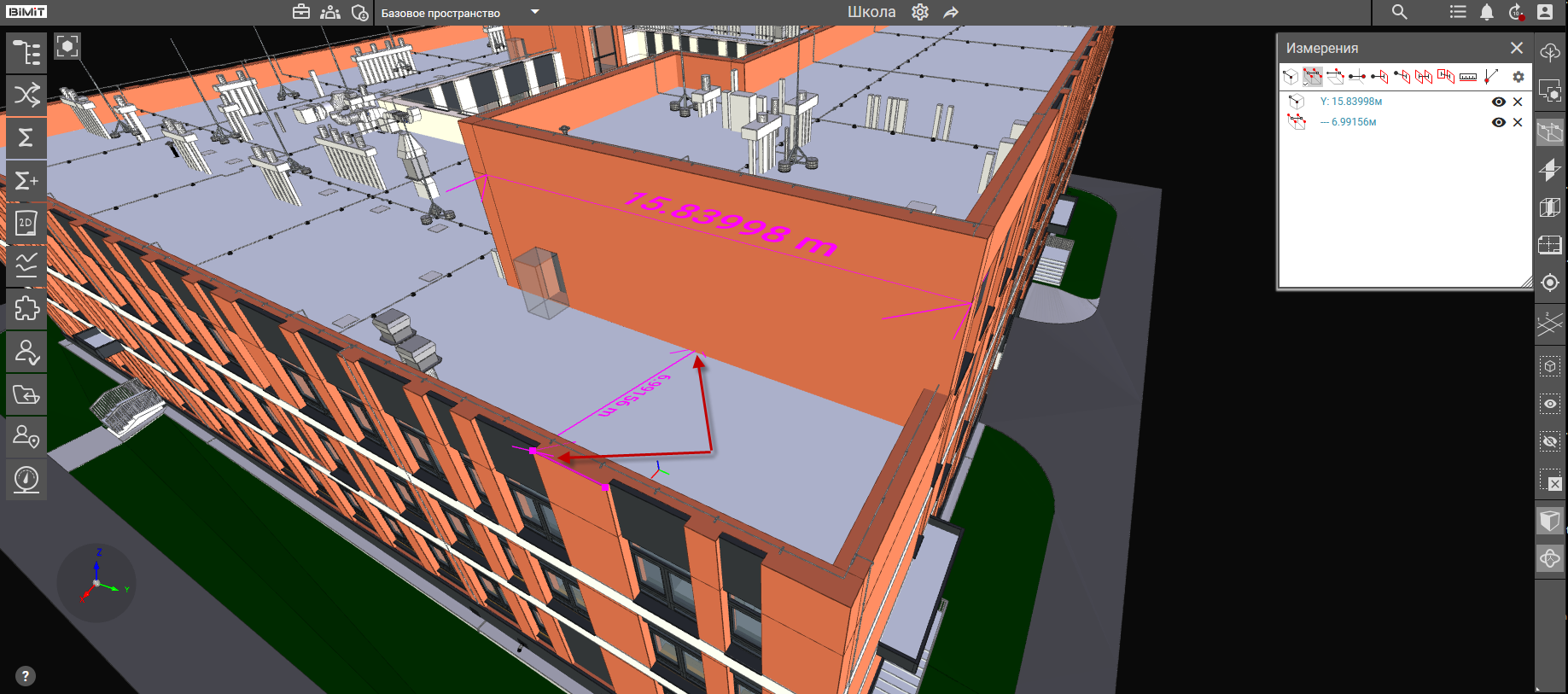

При выборе режима «Вершина – ребро» инструмент вычисляет кратчайшее расстояние от указанной точки угла элемента до ближайшей точки на выбранном ребре.
При первом кликом на модели фиксируется начальная точка для измерения. Вторым кликом определяется ребро.

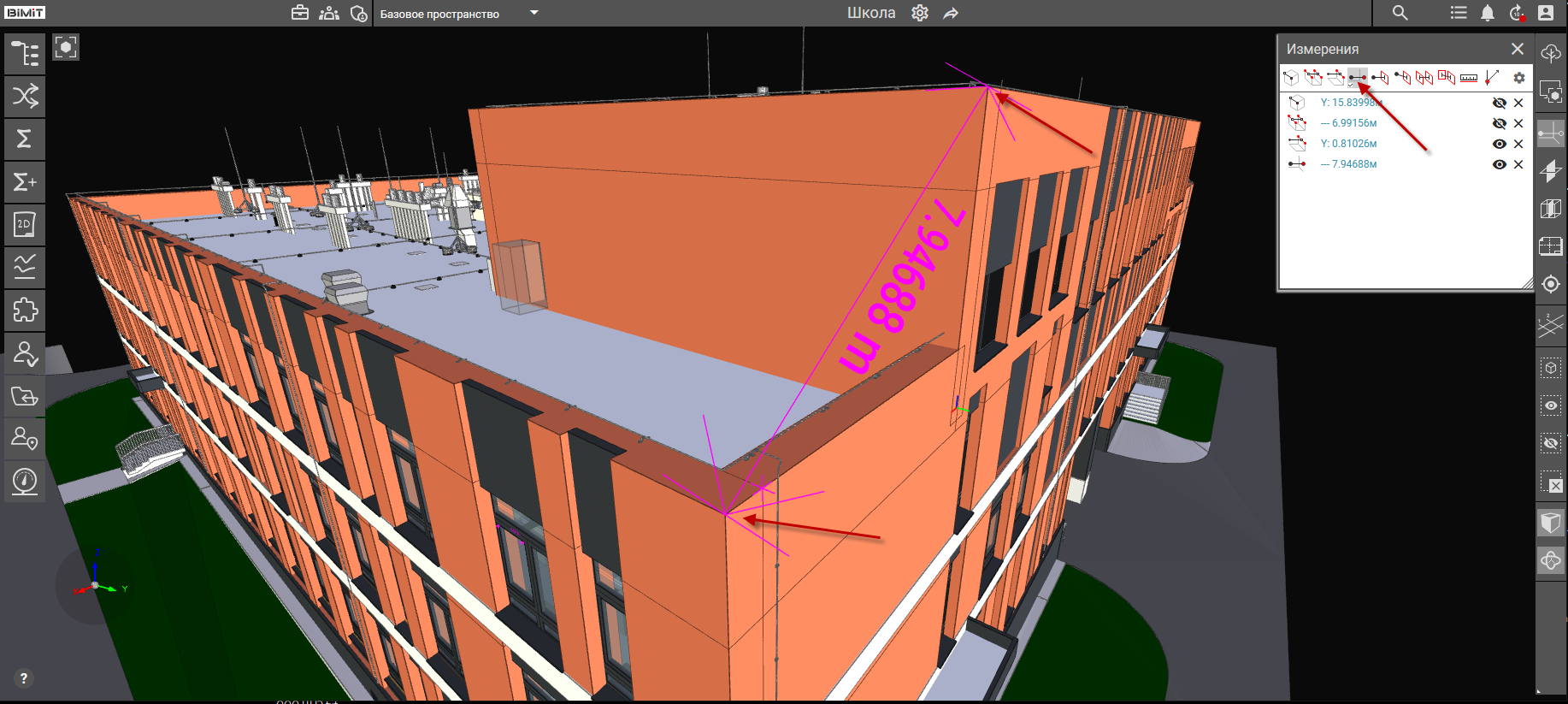

Вершина – вершина
При выборе режима «Вершина – вершина» определяется прямая дистанция между угловыми точками элемента/элементов.
При работе с инструментом «Вершина – вершина» выбор точек осуществляется простым кликом на нужные участки модели. Каждое нажатие фиксирует точку в пространстве.

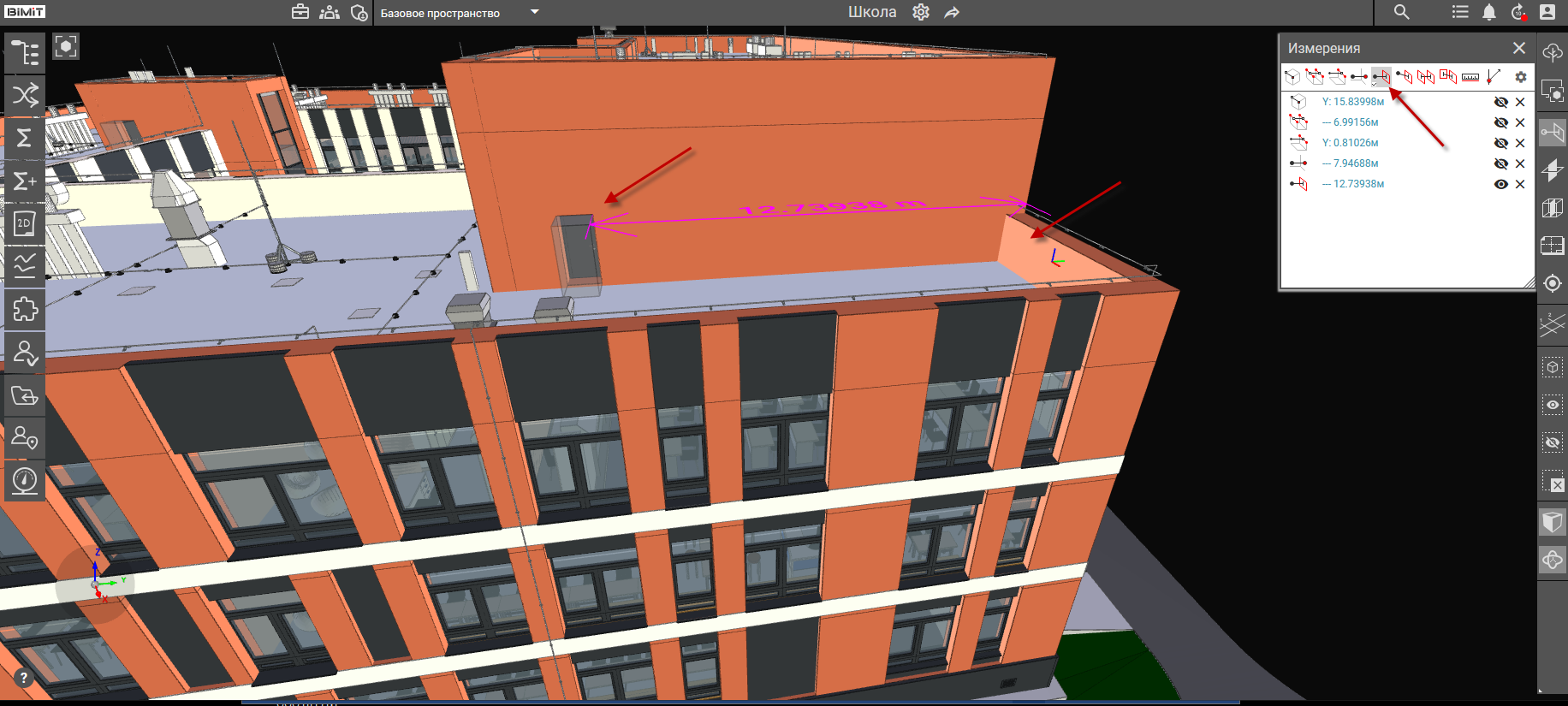

Вершина – плоскость
В режиме «Вершина – плоскость» рассчитывается перпендикуляр от точки до выбранной плоскости.
При первом кликом на модели фиксируется начальная точка для измерения.
При втором клике выбирается плоскость элемента. В этом режиме при перемещении курсора на модели выбранная плоскость динамически подсвечивается.

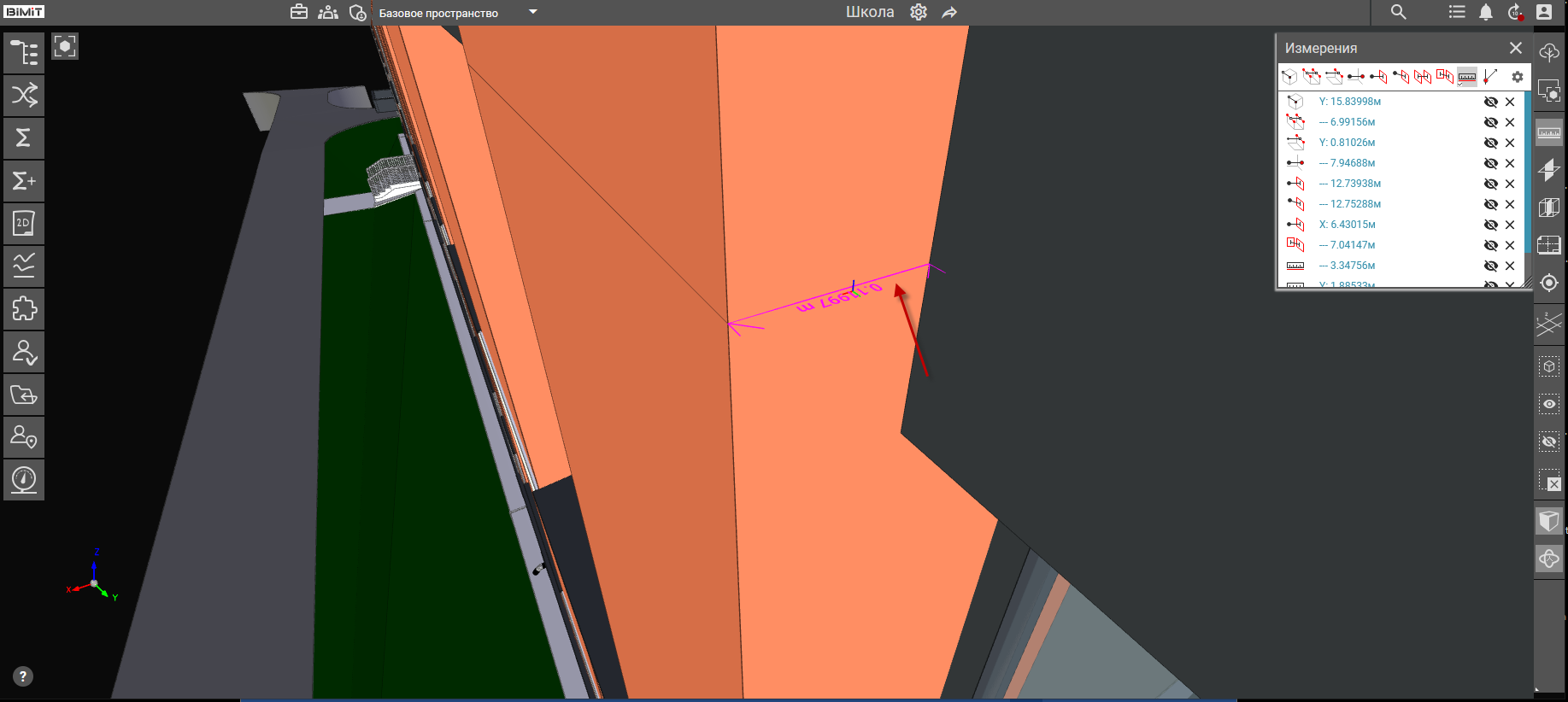

Вершина – грань
При выборе режима «Вершина – грань» инструмент позволяет определить кратчайшее расстояние от указанной угловой точки элемента до ближайшей точки на выбранной поверхности.
Обратите внимание. В отличие от измерения «Вершина – плоскость», которое строит перпендикуляр до выбранной плоскости, измерение «Вершина – грань» строит кратчайшее расстояние до выбранной плоскости (грани).

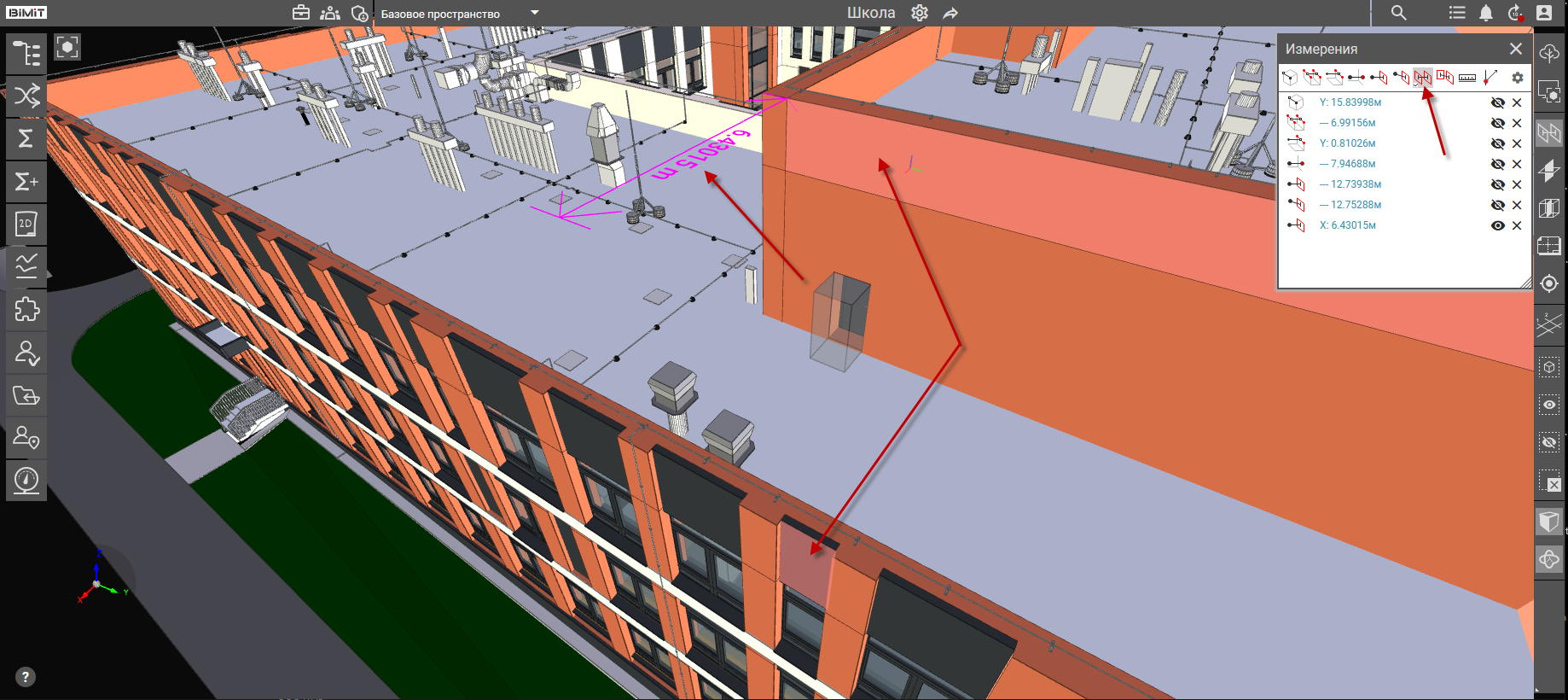

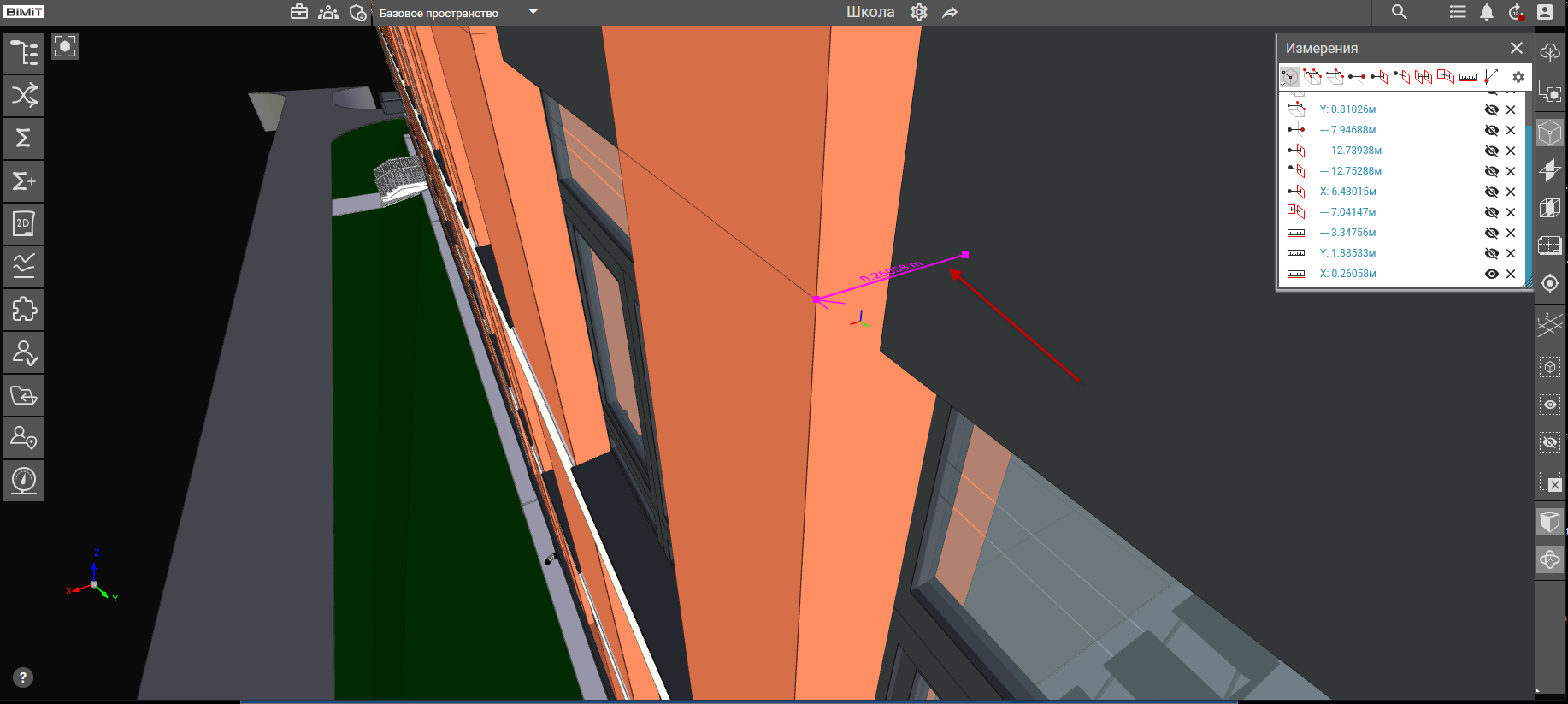

Плоскость – плоскость
При выборе режима «Плоскость – плоскость» вычисляется перпендикулярное расстояние между двумя плоскостями.
Грань – грань
При выборе режима «Грань – грань» инструмент позволяет определить кратчайшее расстояние между выбранными поверхностями.
Обратите внимание. В отличие от измерения «Плоскость – плоскость», которое строит перпендикуляр между плоскостями, измерение «Грань – грань» строит кратчайшее расстояние между выбранными плоскостями (гранями).

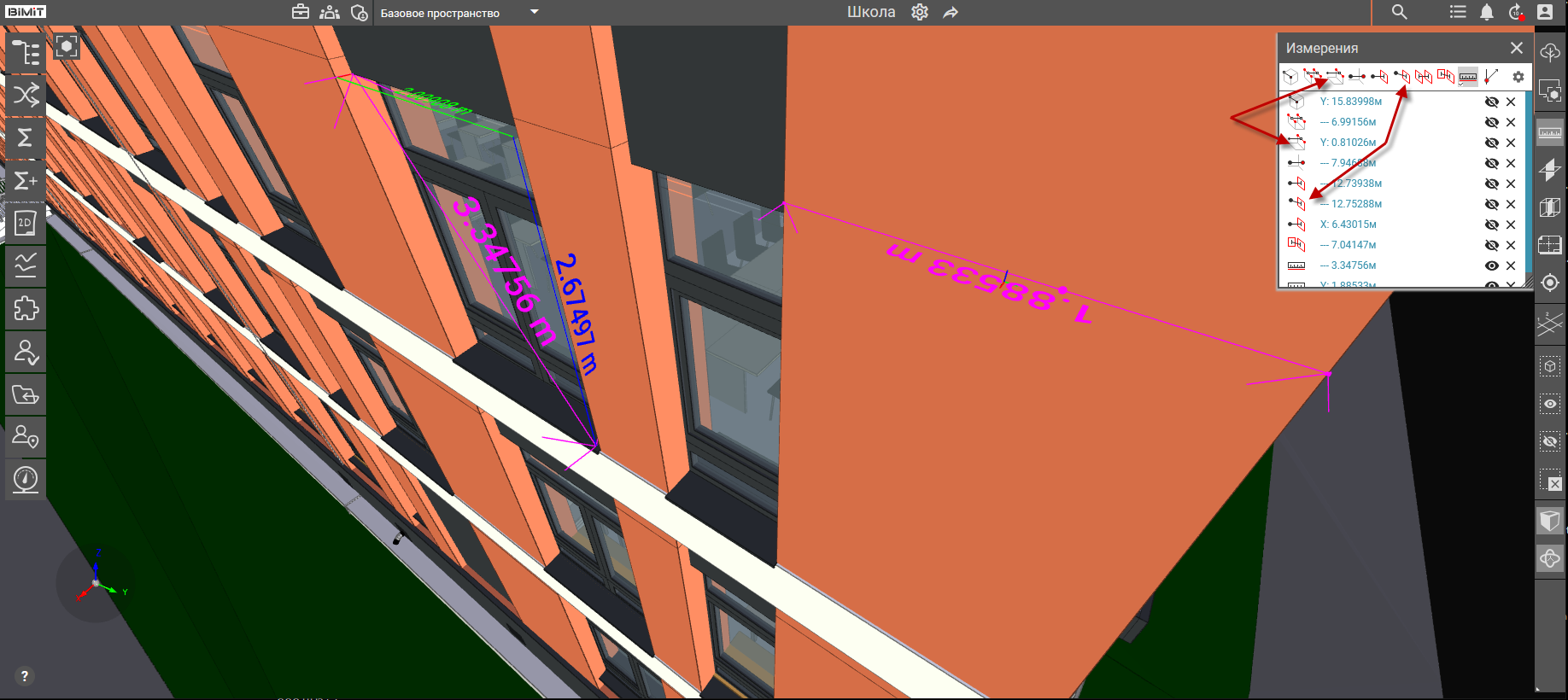

Рулетка

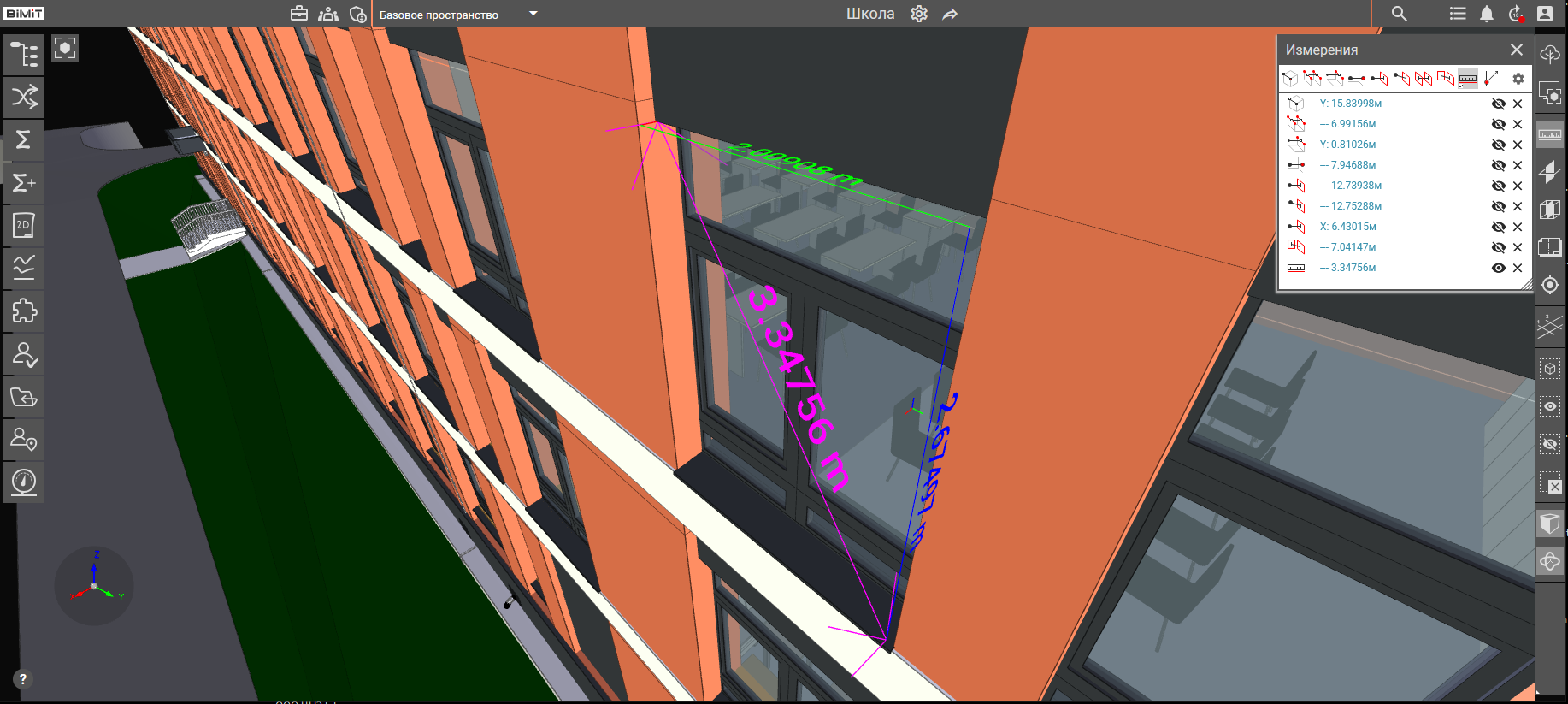

При выборе режима «Рулетка» система выполняет трехмерные измерения, показывая как общее расстояние между точками, так и его проекции по каждой из осей координат.

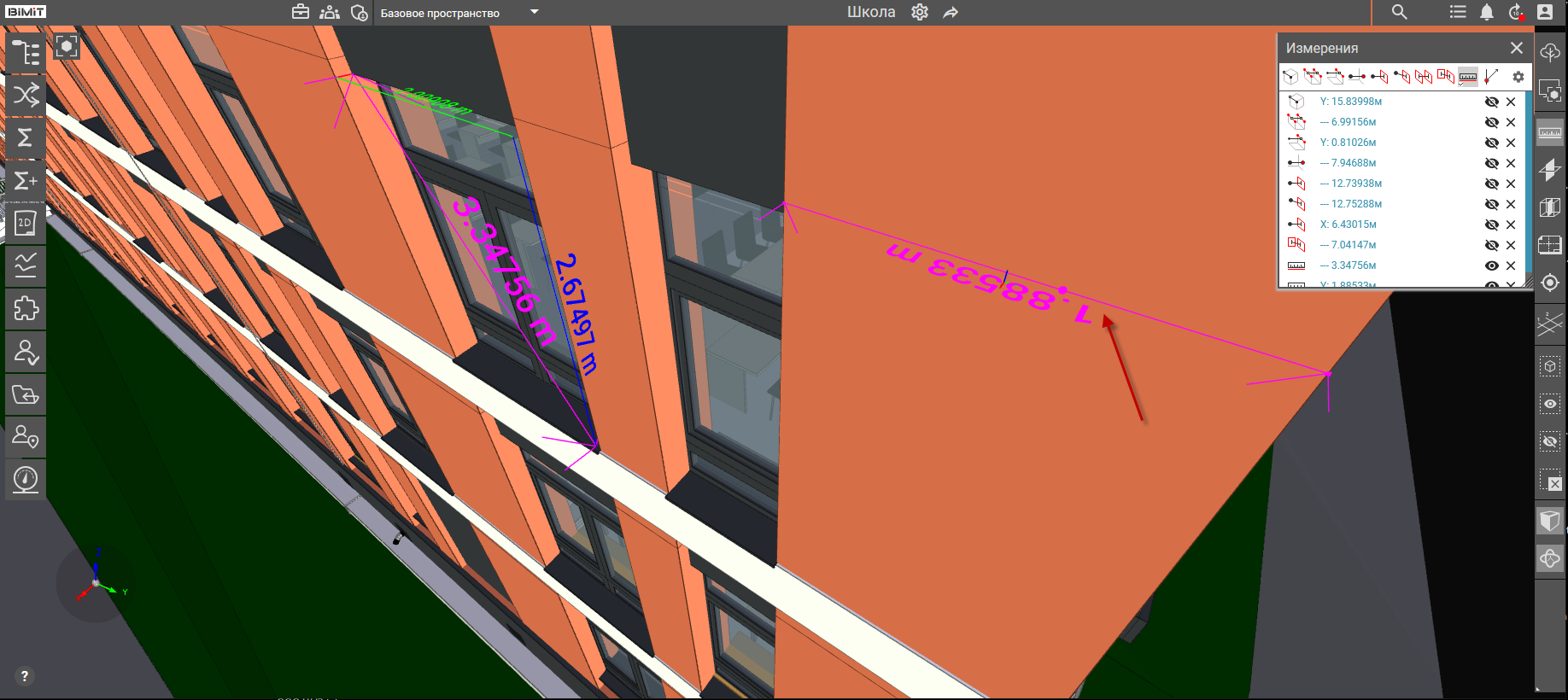

При наведении курсора на грань элемента и клике на кнопку Shift в режиме «Рулетка» система фиксирует измерение выбранной грани.

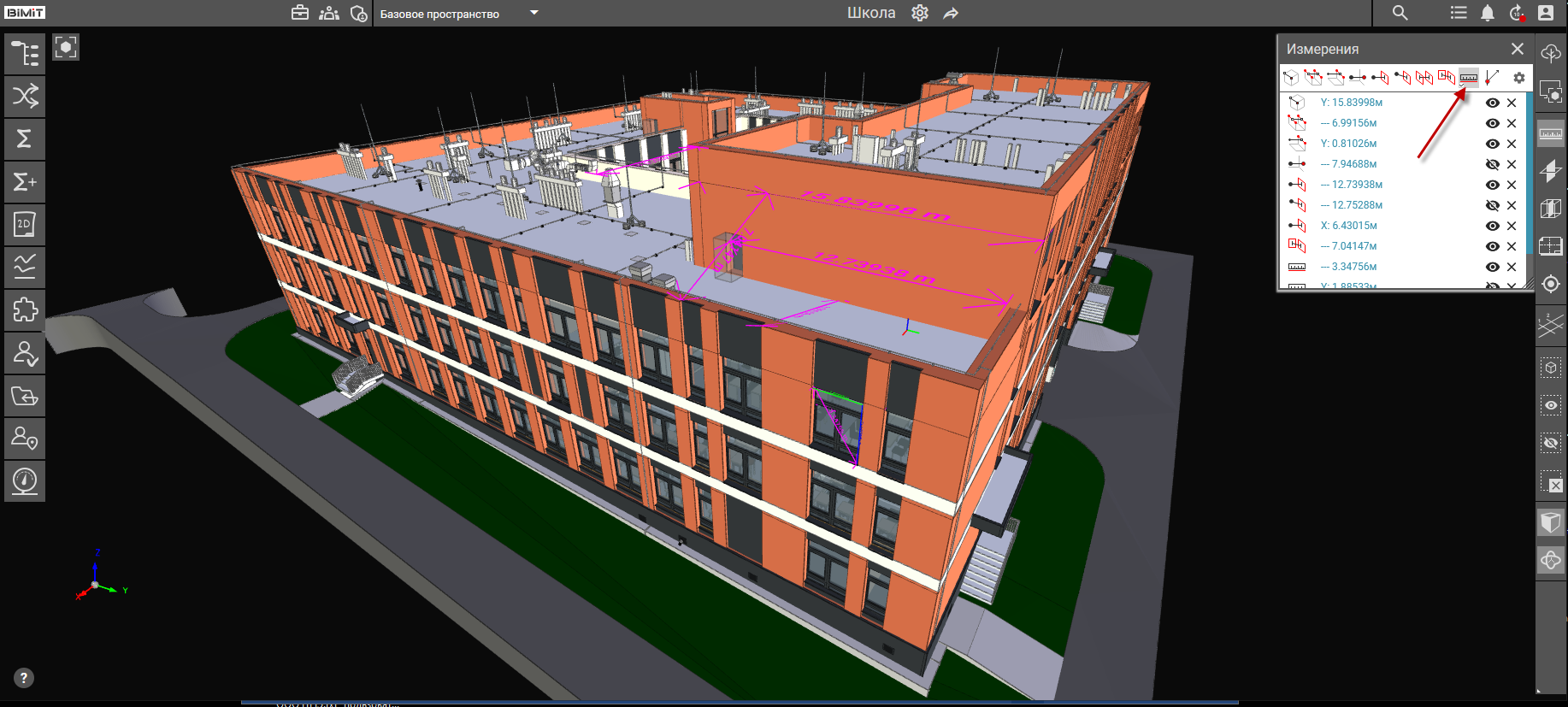

Каждое созданное измерение записывается в окне «Измерения» и отображает точное значение в выбранных единицах измерения.
Индикатор слева от записи измерения указывает на используемый режим измерения.
Настройка измерений
Функция «Настройки измерений» предоставляет расширенные возможности регулировки отображения результатов измерений.

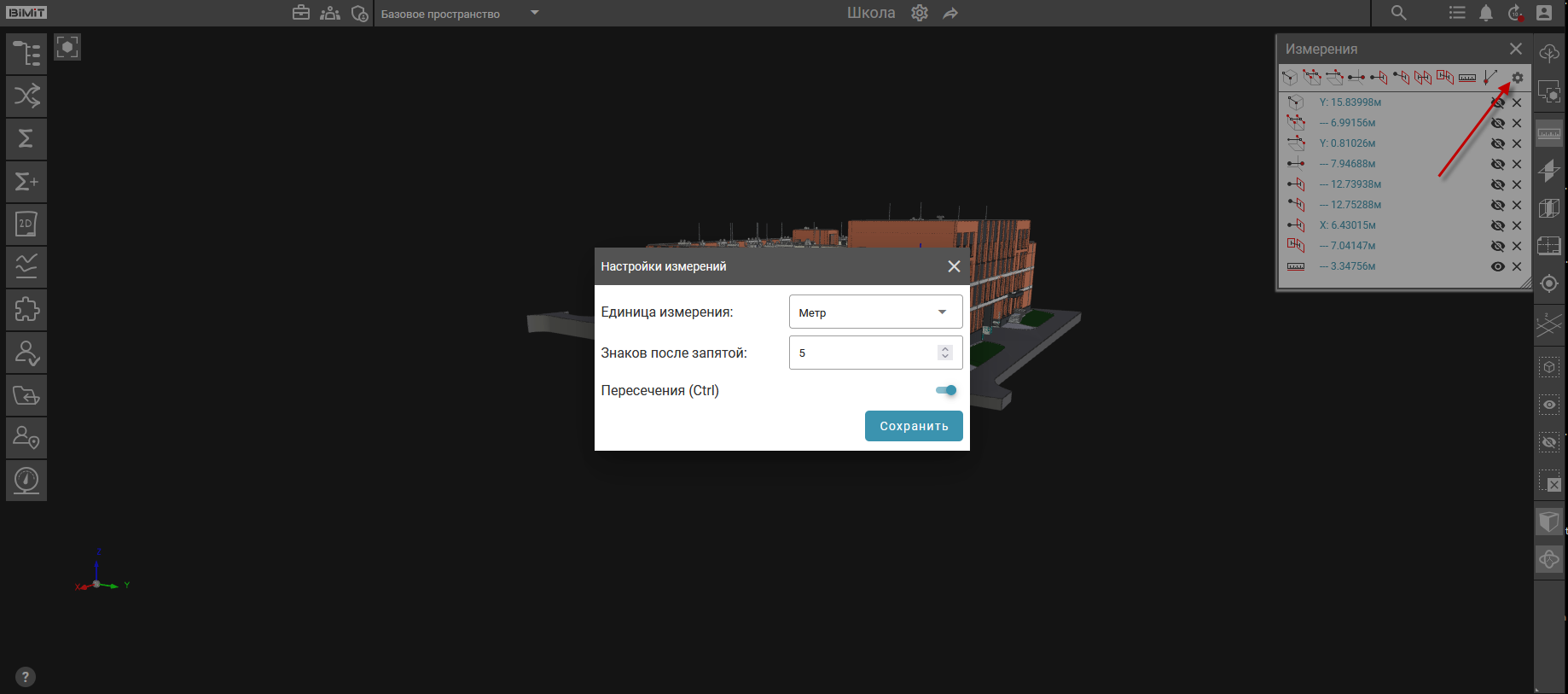

При клике на кнопку «Настройки» открывается модальное окно, содержащее поля для настройки единиц измерения (мм, см, м), количества знаков после запятой и опции пересечения.

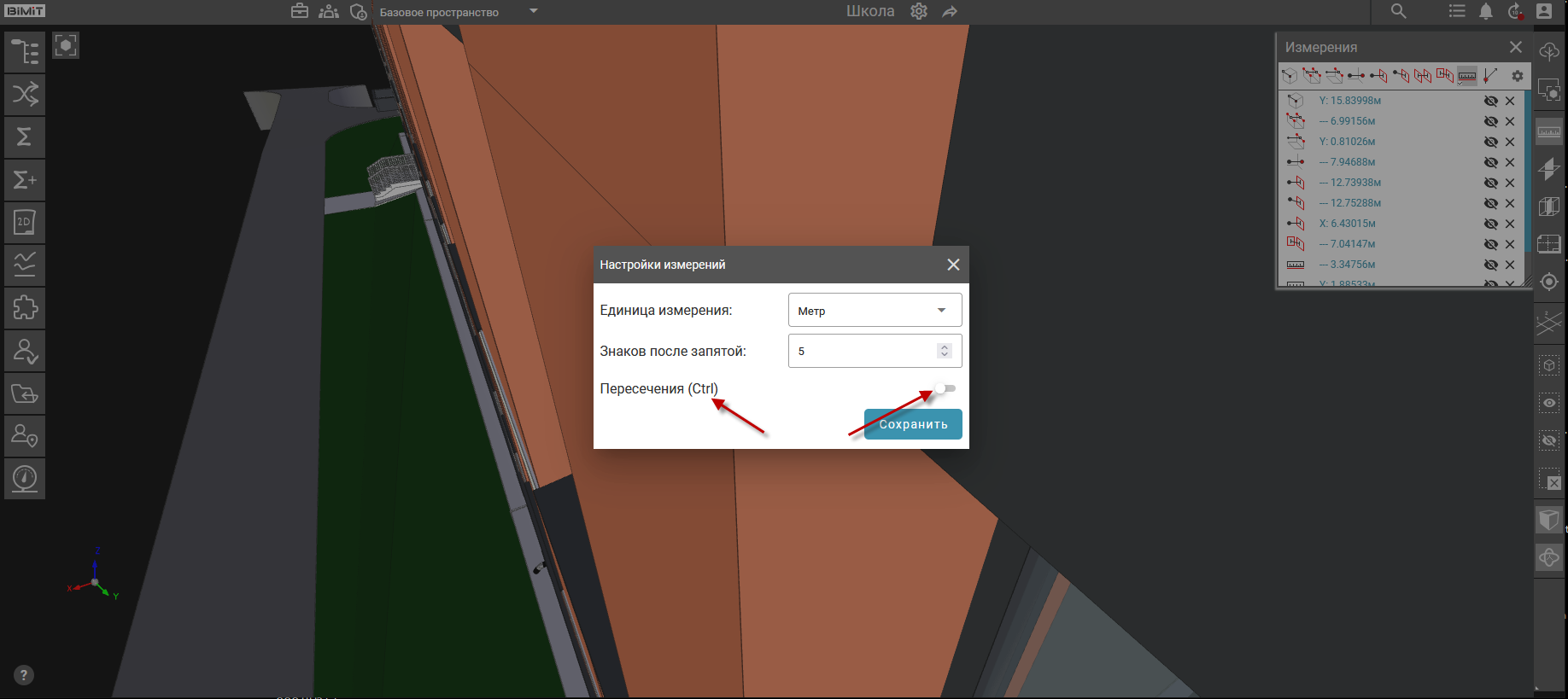

При активации опции «Пересечения» измерение грани с помощью кнопки Shift в режиме «Рулетка» происходит до ближайшего пересечения с другим элементом.
При отключенной опции «Пересечения» измерение грани с помощью кнопки Shift в режиме «Рулетка» происходит по всей длине грани.
Включение / отключение опции «Пересечения» доступно без открытия окна «Настройки измерений» с помощью кнопки Ctrl .
Отображение измерений на модели регулируется через кнопку видимости («глазик»).
При клике на кнопку «Удалить» запись с измерением удаляется.
Обратите внимание. При закрытии окна «Измерения» инструмент сохраняет свою функциональность в фоновом режиме, оставаясь активным для выполнения новых замеров. Это позволяет продолжить работу с измерениями без необходимости повторного открытия интерфейса.
Для отключения инструмента необходимо нажать на активную кнопку выбранного режима измерения (отмеченную серым цветом), что деактивирует режим. После этого инструмент перестает реагировать на клики по модели.
