Инструмент «Поиск координат» позволяет точно определить пространственное положение любой точки на модели.

Система мгновенно отображает и сохраняет координаты выбранной точки в трехмерной системе координат проекта (X, Y, Z).

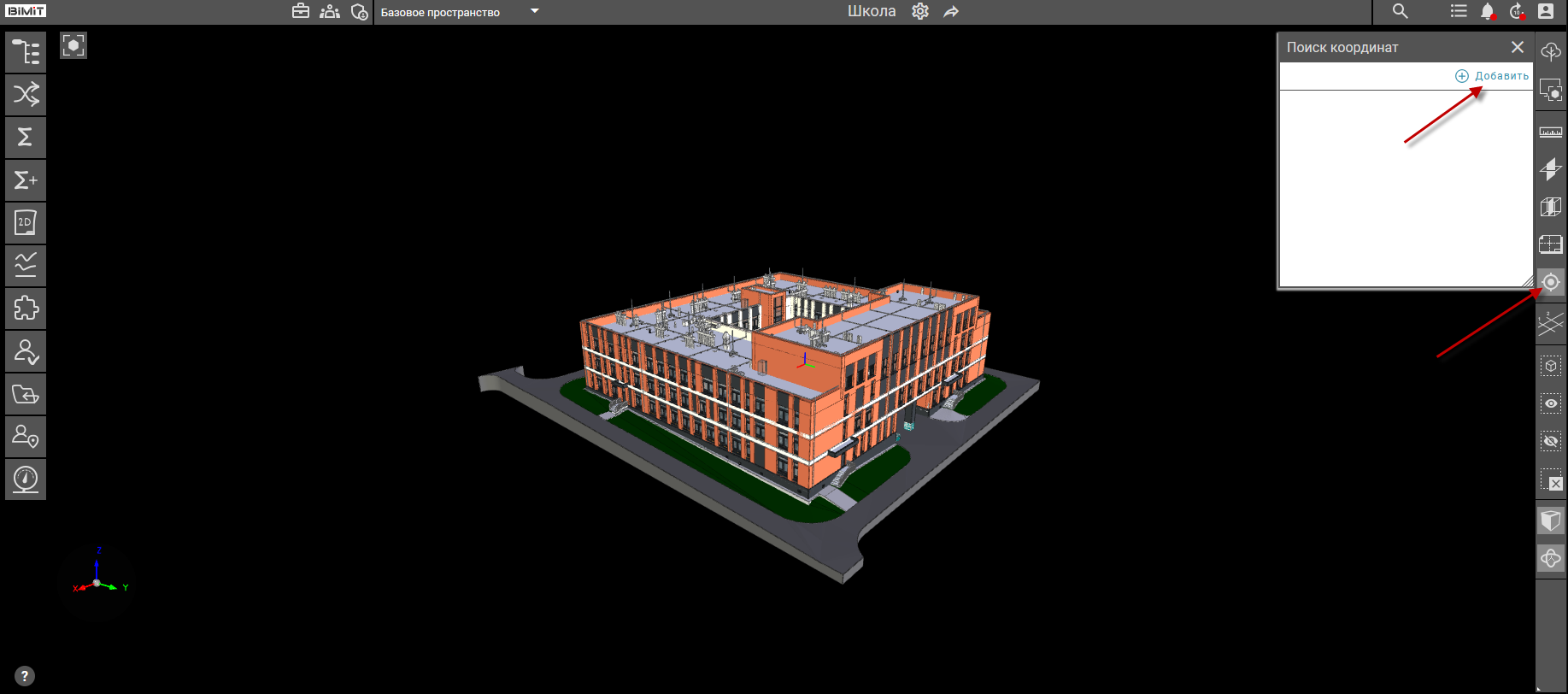

Для активации инструмента определения координат необходимо в диалоговом окне «Поиск координат» нажать кнопку «Добавить», после чего система перейдет в режим выбора точек на модели.

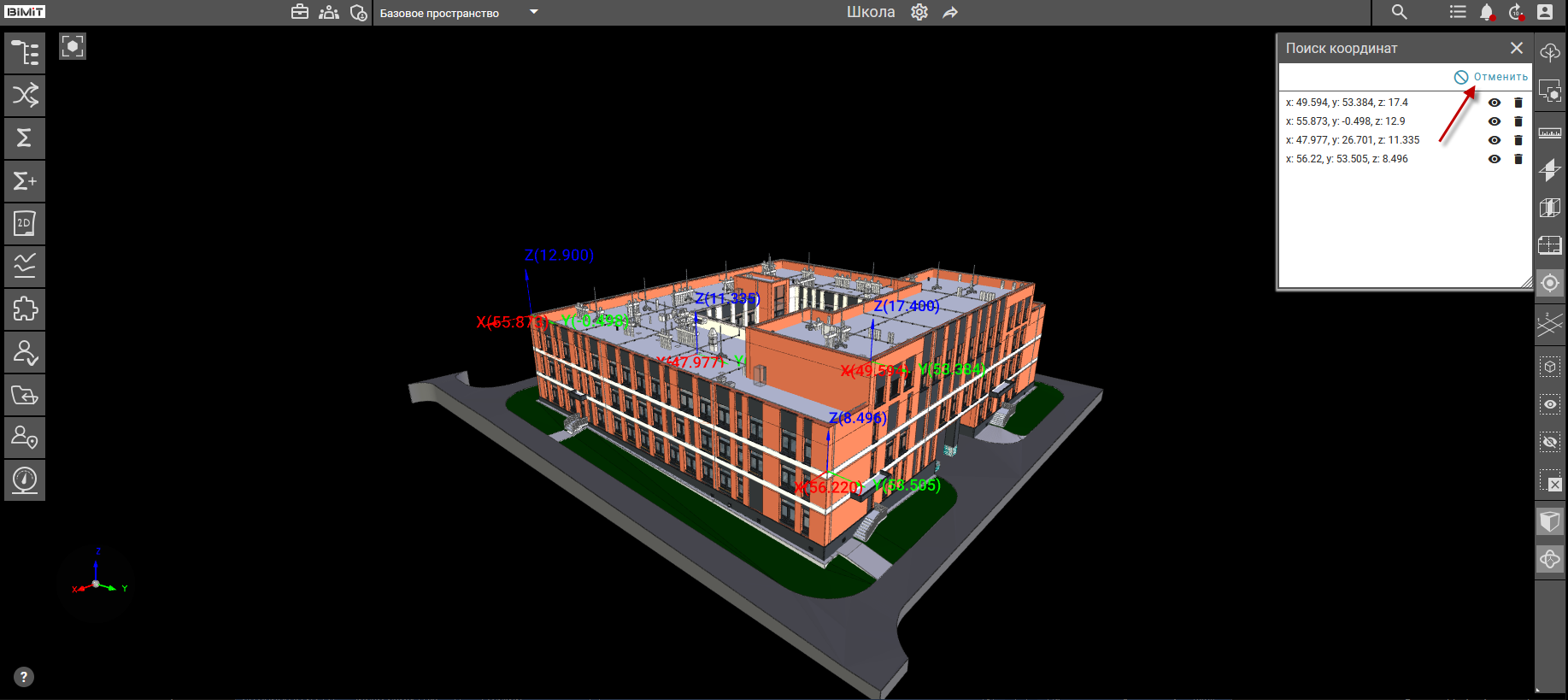

При клике на любую точку модели автоматически фиксируется ее пространственное положение. Точные координаты отображаются на модели в виде подписи. Одновременно эти данные отображаются в виде списка в окне «Поиск координат».

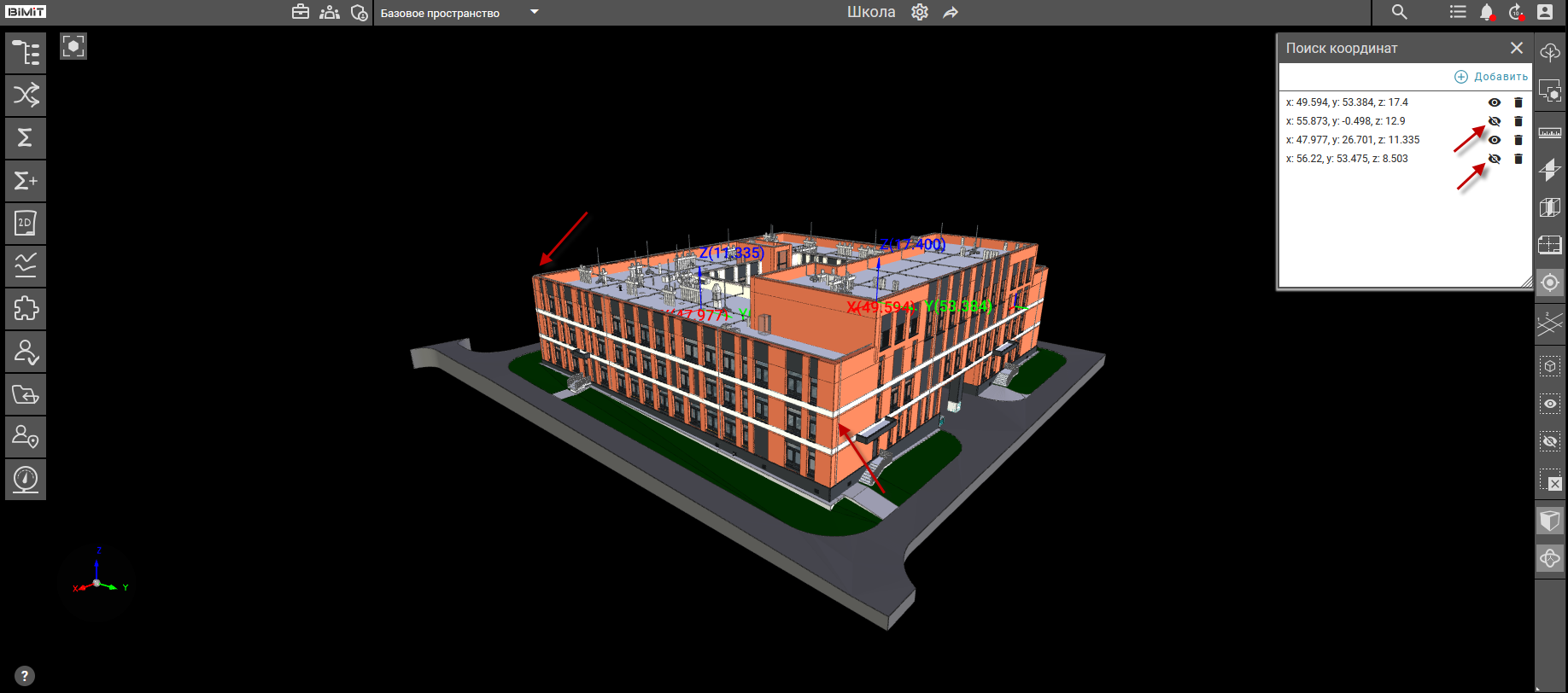

Отображение меток координат на модели регулируется через кнопку видимости («глазик»).

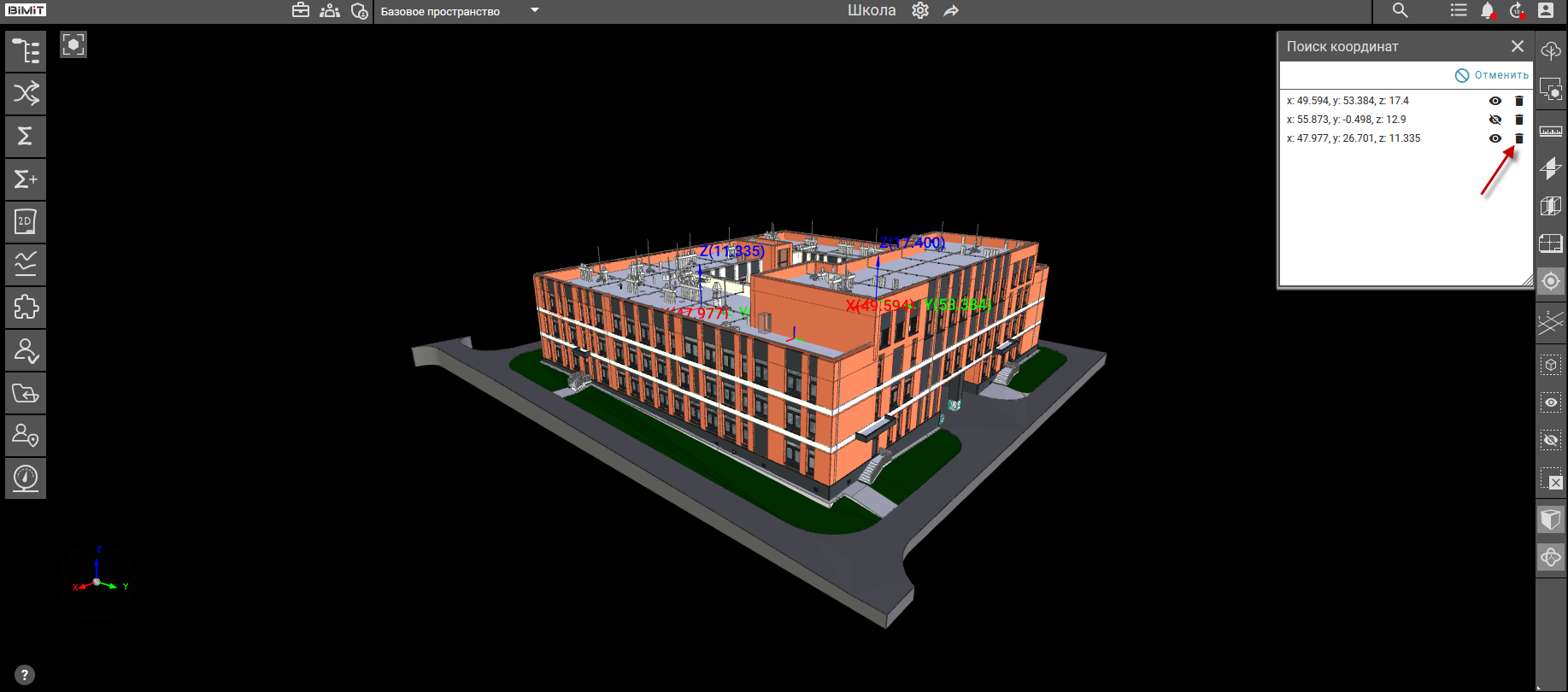

При клике на кнопку «Удалить» запись с меткой координат удаляется.


Обратите внимание. При закрытии окна «Поиск координат» инструмент продолжает работать в фоновом режиме, сохраняя записи новых координат при клике на модель. Для отключения функции поиска координат необходимо нажать кнопку «Отменить».
