07_Добавление атрибута

Функция добавления атрибута позволяет самостоятельно создать атрибут к выделенным элементам модели без привлечения проектировщиков.

Обратите внимание! Перед созданием атрибута требуется предварительно выбрать элементы на модели, предназначенные для присвоения данного атрибута.

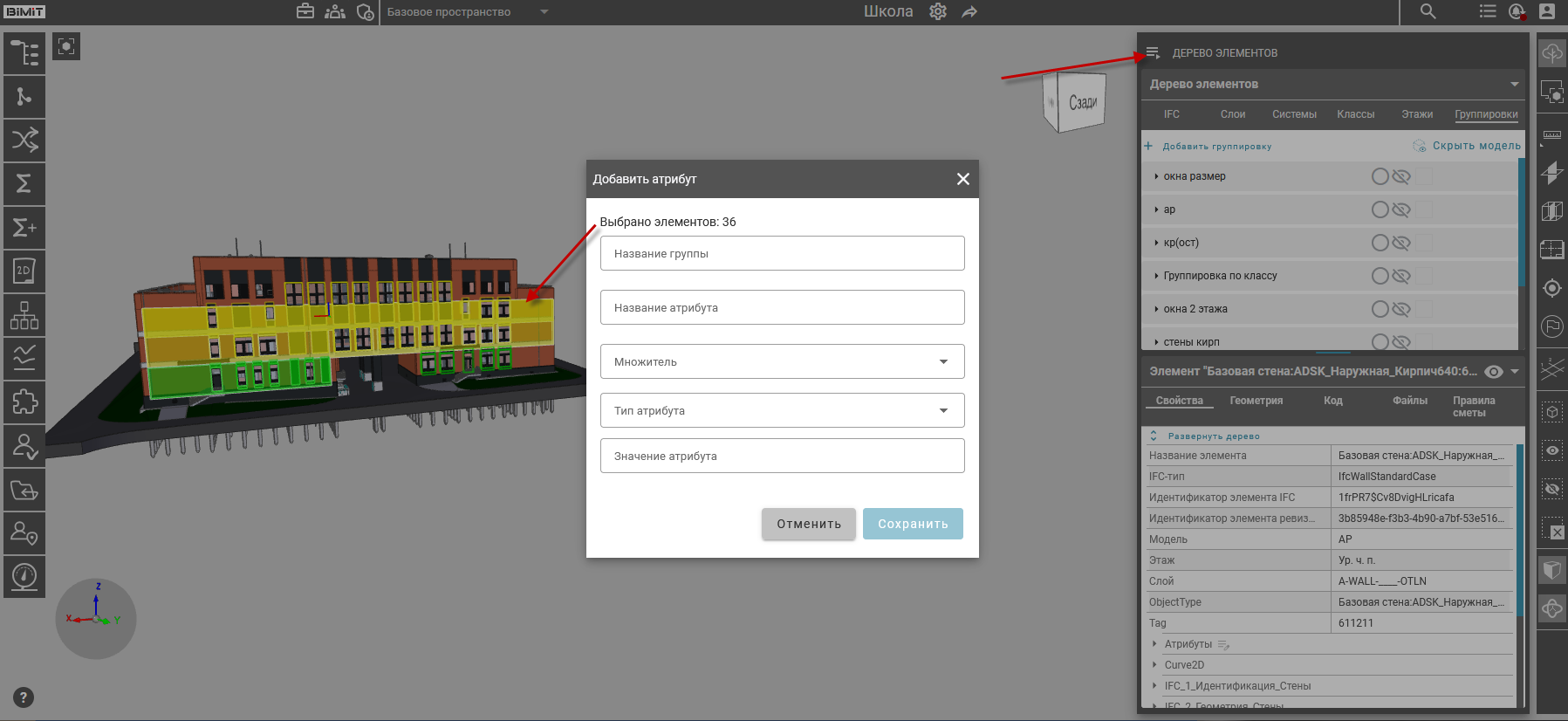

Выбор пункта меню «Добавить атрибут» в общем меню раздела «Дерево элементов» вызывает открытие модального окна для создания атрибута.

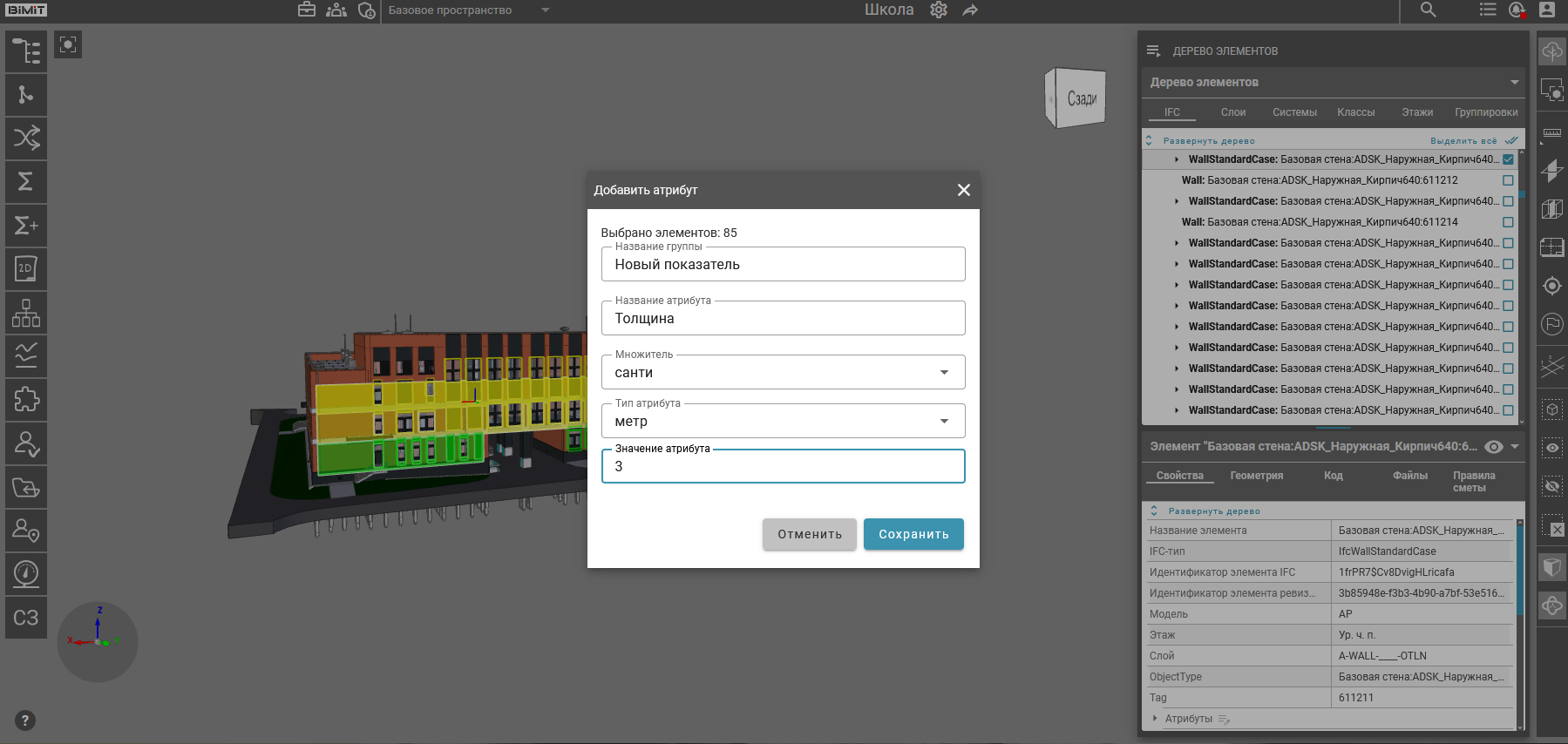

• Выбрано элементов – в строке указывается общее количество выделенных на модели элементов.
• Название группы – указывается название группы, в состав которой будет входить данный атрибут.
• Название атрибута – указывается наименование атрибута.
• Множитель – из выпадающего списка выбирается показатель степени для типа атрибута, выбранного в следующем поле.
• Тип атрибута – из выпадающего списка выбирается тип единиц измерения для атрибута.

Выбранные множитель и тип атрибута будут автоматически подставляться к числовым значениям атрибута в таблице свойств элемента.

• Значение атрибута – указанное в данном поле значение будет отображается в таблице свойств элемента данного атрибута.

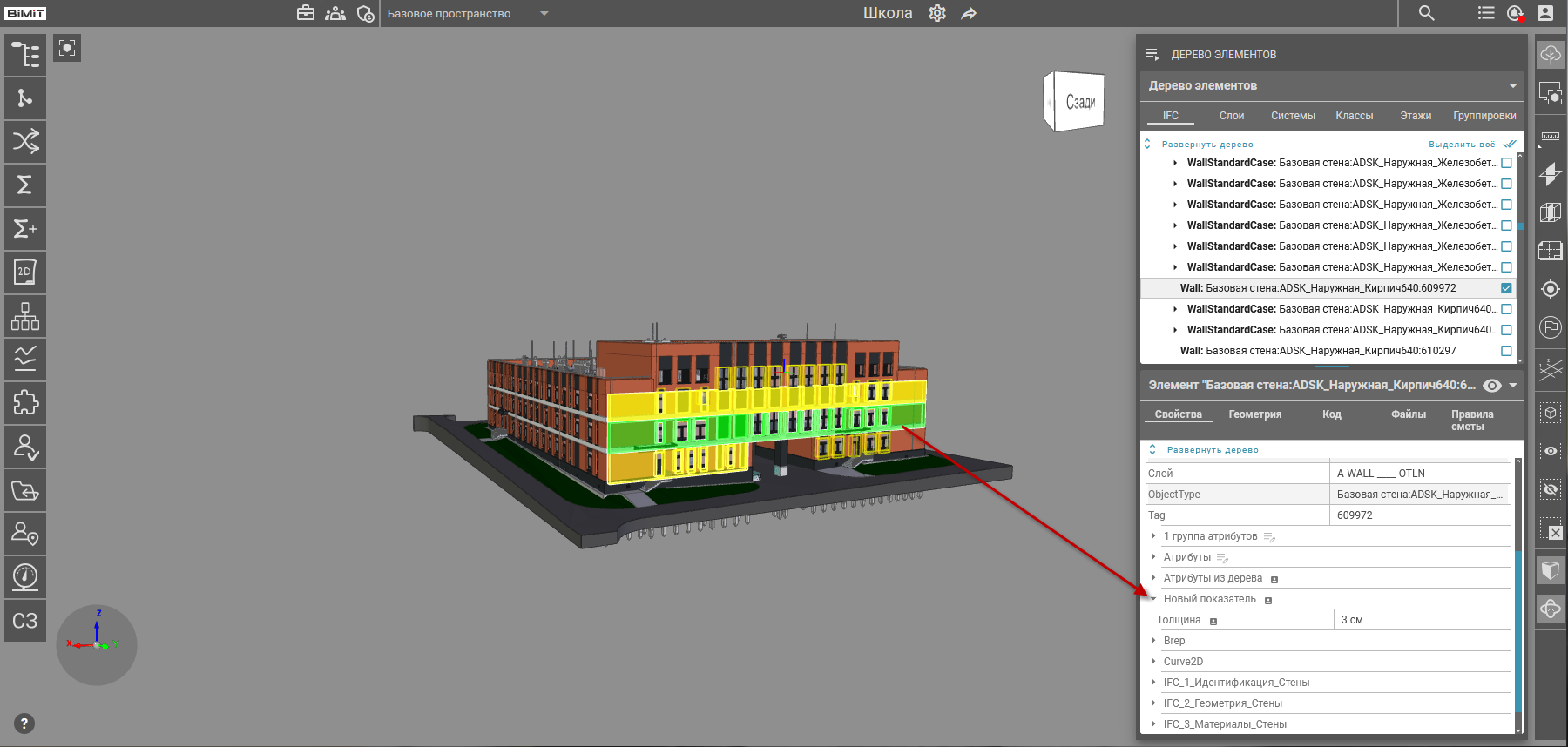

После сохранения формы созданный атрибут отображается в панели свойств выделенных элементов.

Еще один метод добавления атрибутов представлен в разделе документации «Универсальные атрибуты».

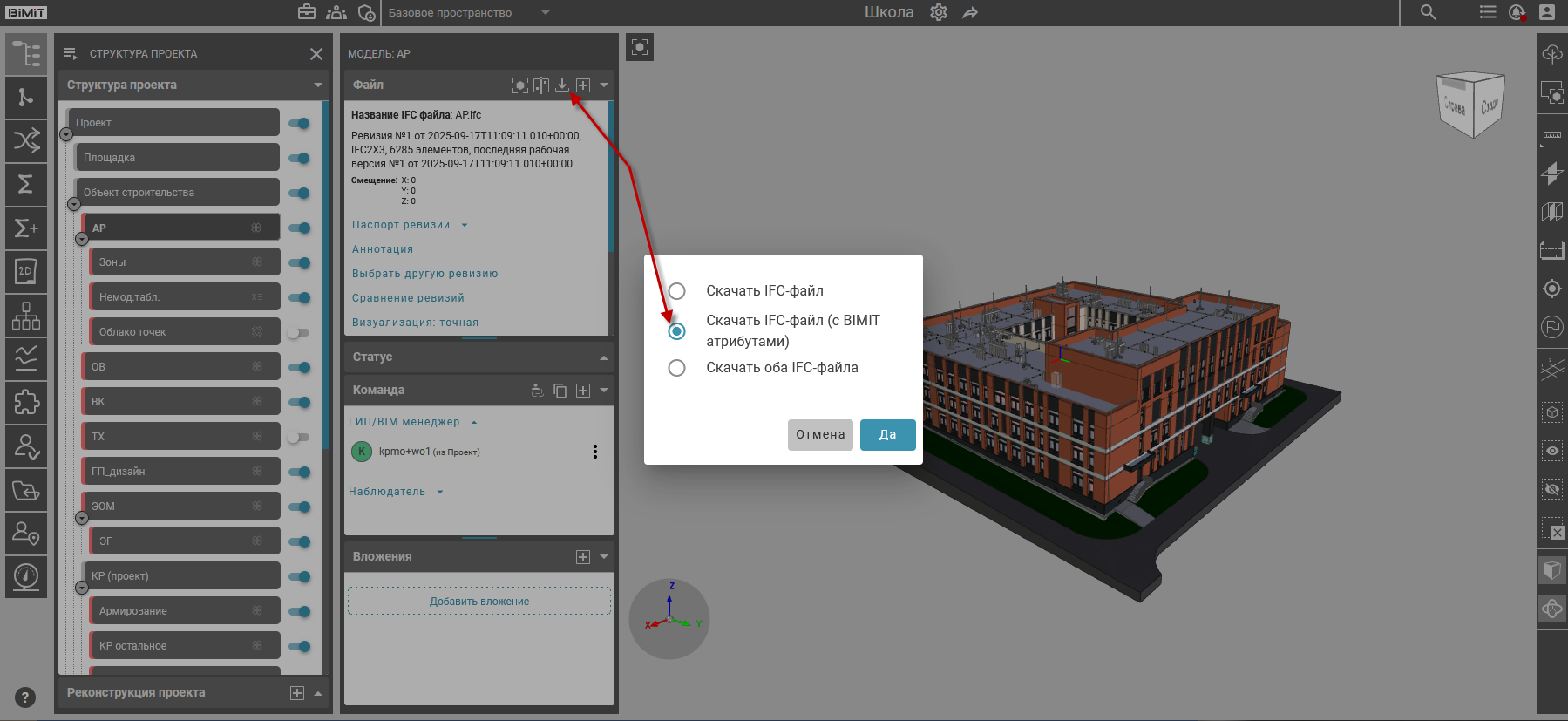

При выгрузке IFC-файла с включенной опцией «Скачать IFC-файл с BIMIT атрибутами» IFC-файл будет содержать созданные атрибуты.
