03_Просмотр совмещенных чертежей

Last modified by Bimit Administrator on 26.06.2025, 09:49

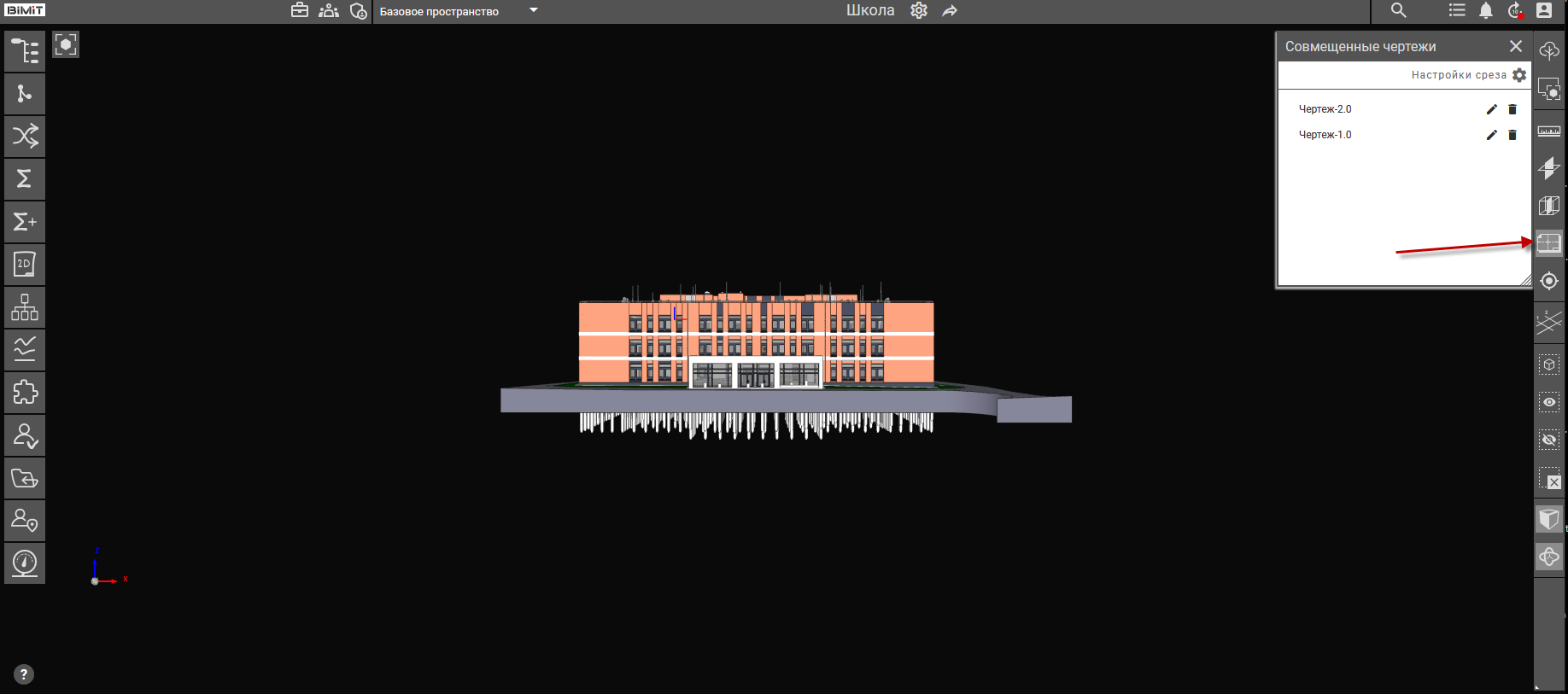

Все созданные совмещенные чертежи систематизируются в специальном разделе интерфейса «Совмещенные чертежи».

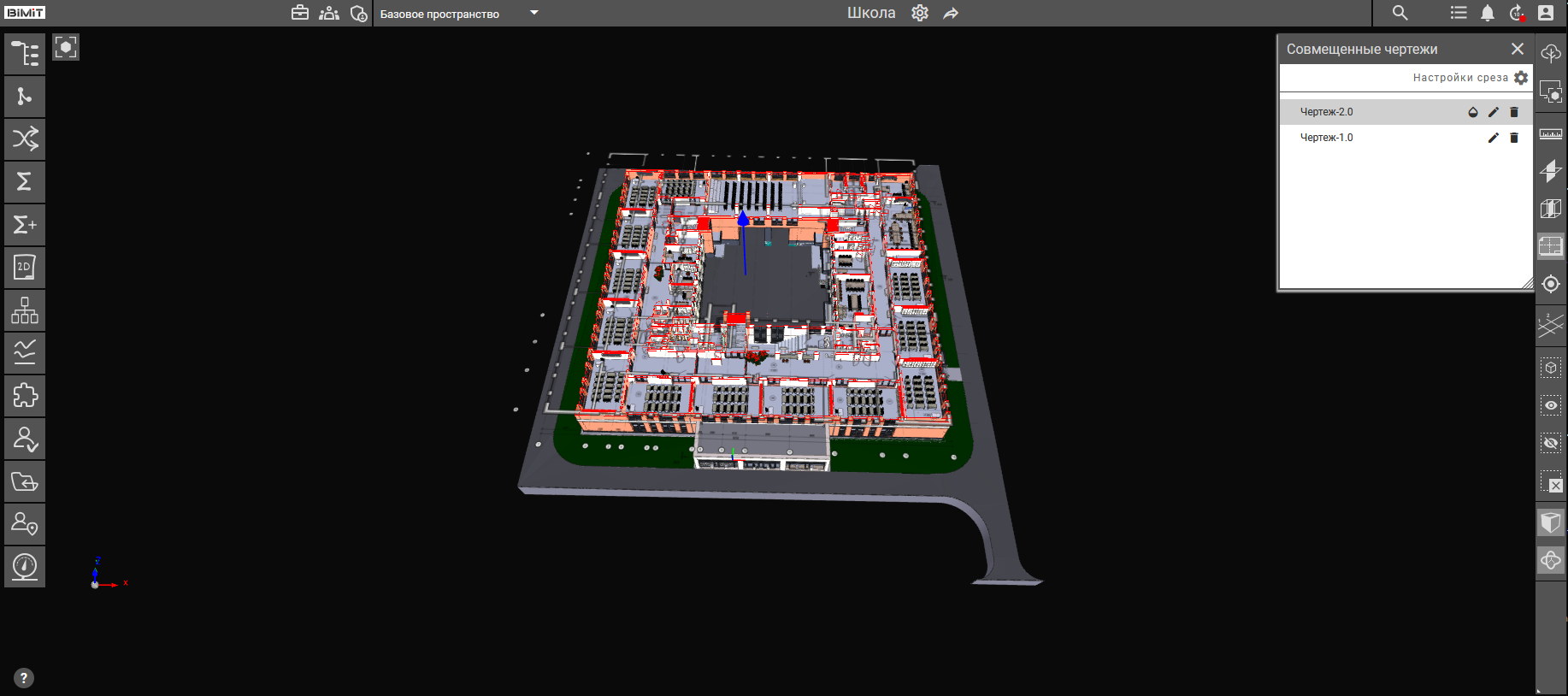

При клике на наименование чертежа в окне «Совмещенные чертежи» на модели отображается соответствующий чертеж с сохраненными настройками позиционирования.

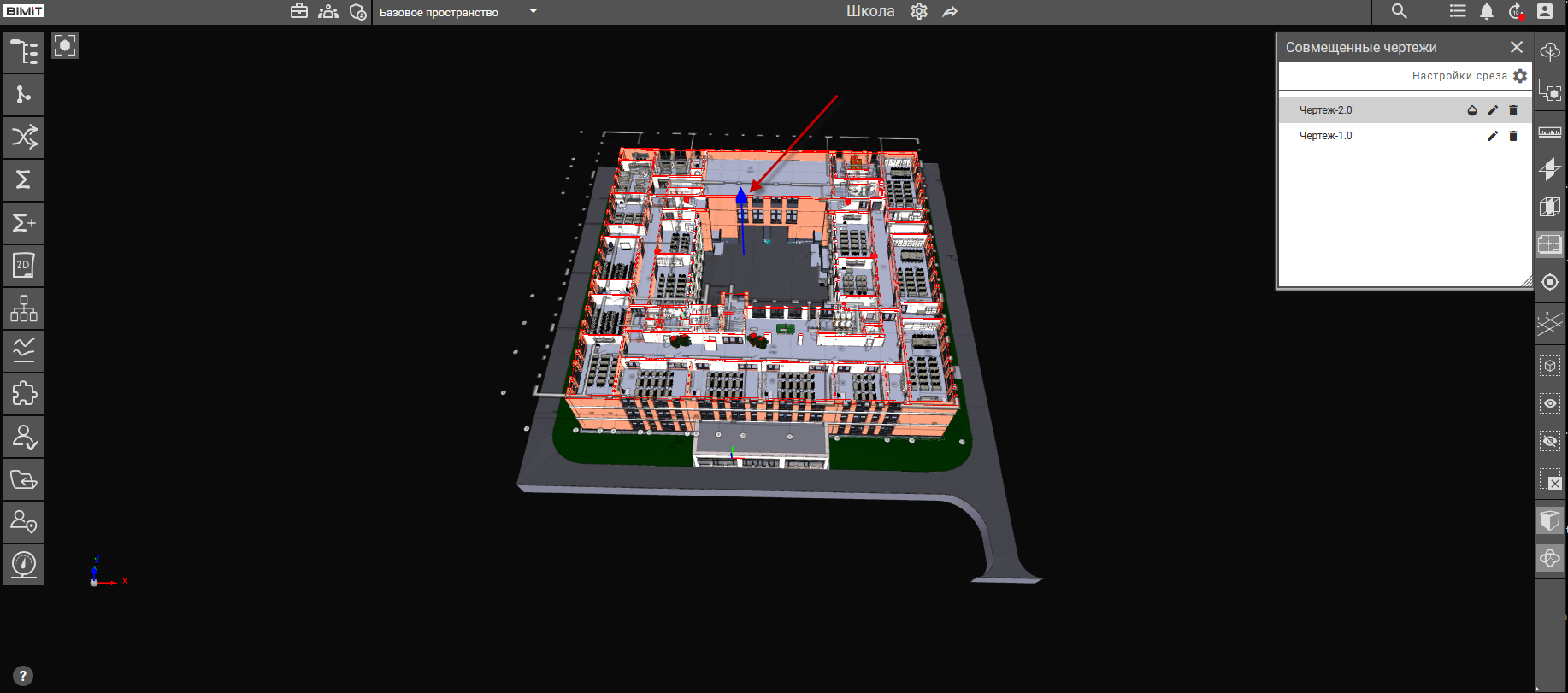

При перемещении направляющего элемента вдоль оси нормали можно настроить уровень среза с одновременной визуализацией изменений.

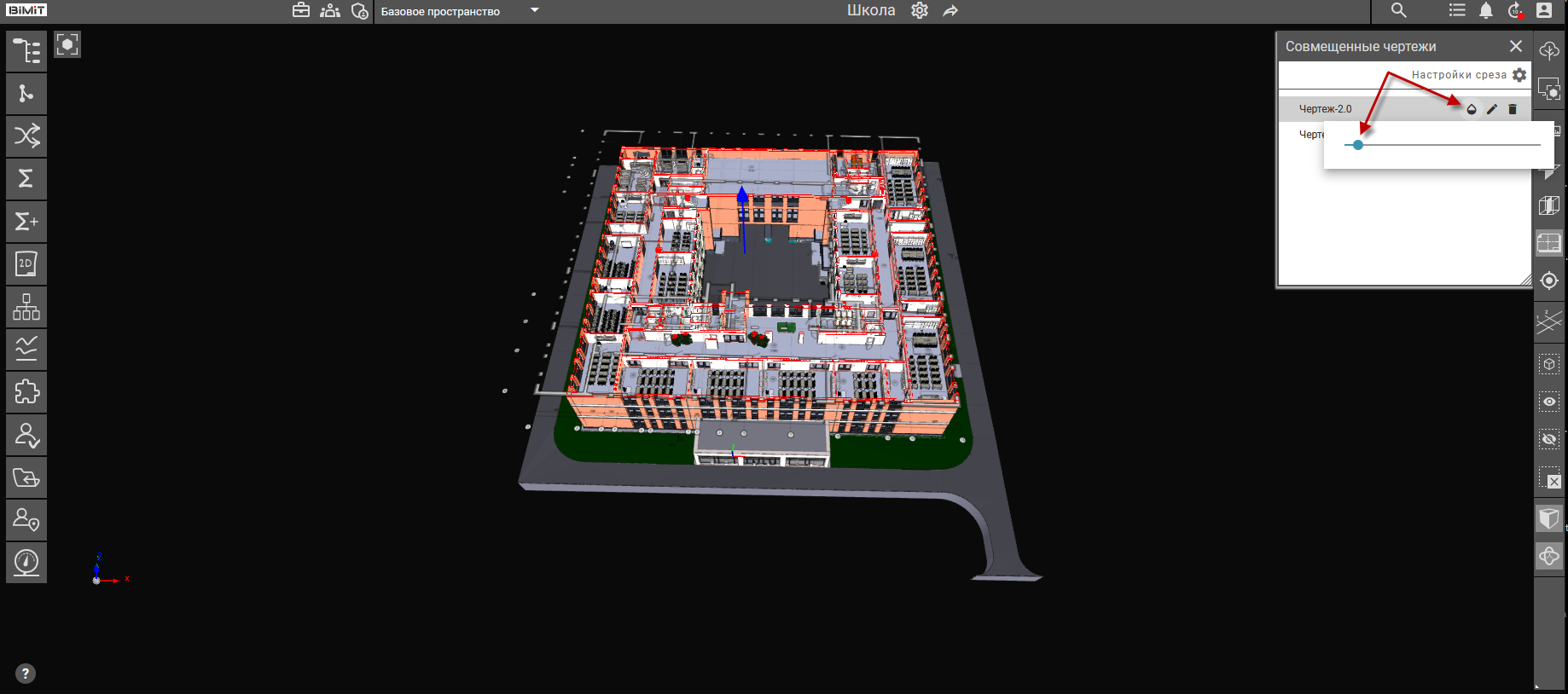

Функция настройки прозрачности обеспечивает гибкое управление видимостью чертежа через интерактивный ползунок с мгновенным обновлением отображения на модели.

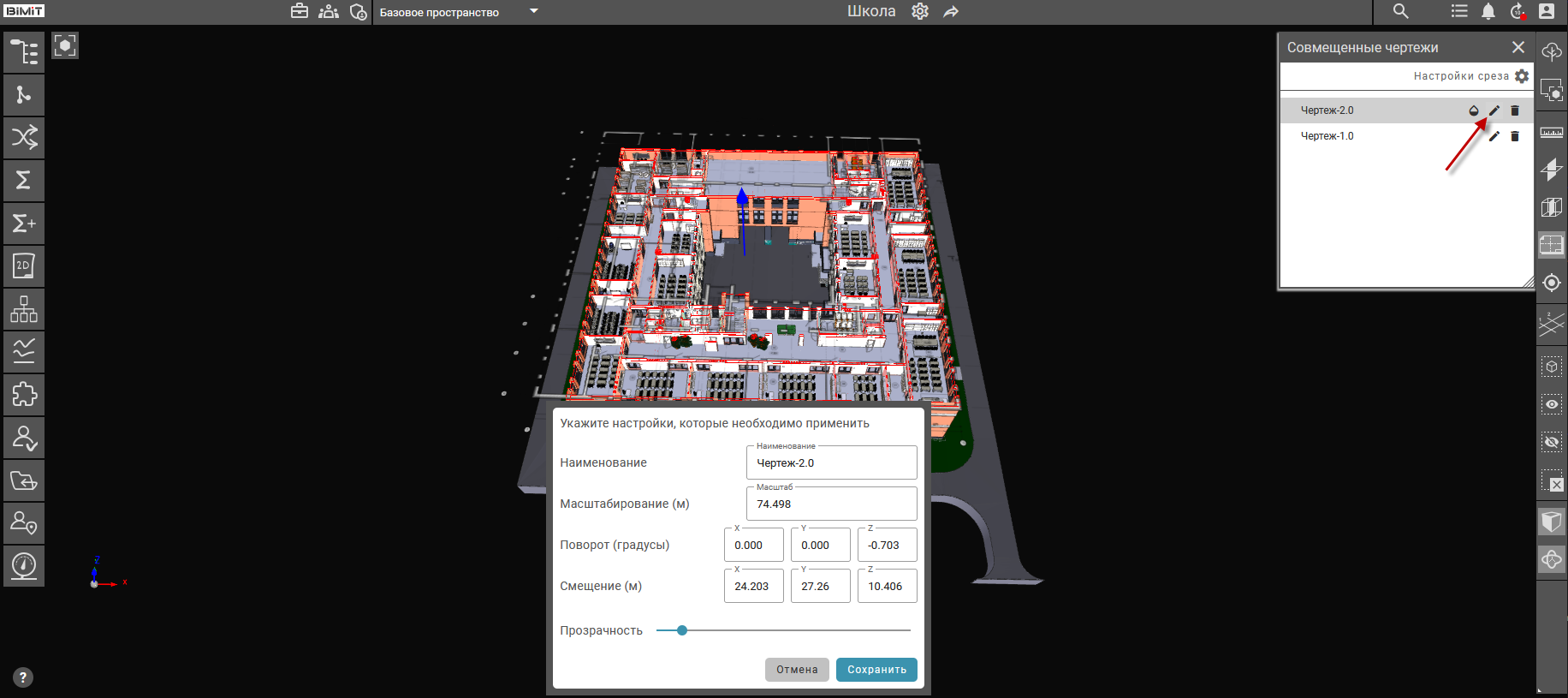

При клике на кнопку «Редактировать» открывается модальное окно с инструментами финальной настройки совмещения чертежа с моделью. Любые примененные изменения параметров чертежа (наименование, масштаб, поворот, смещение, прозрачность) необходимо сохранить.

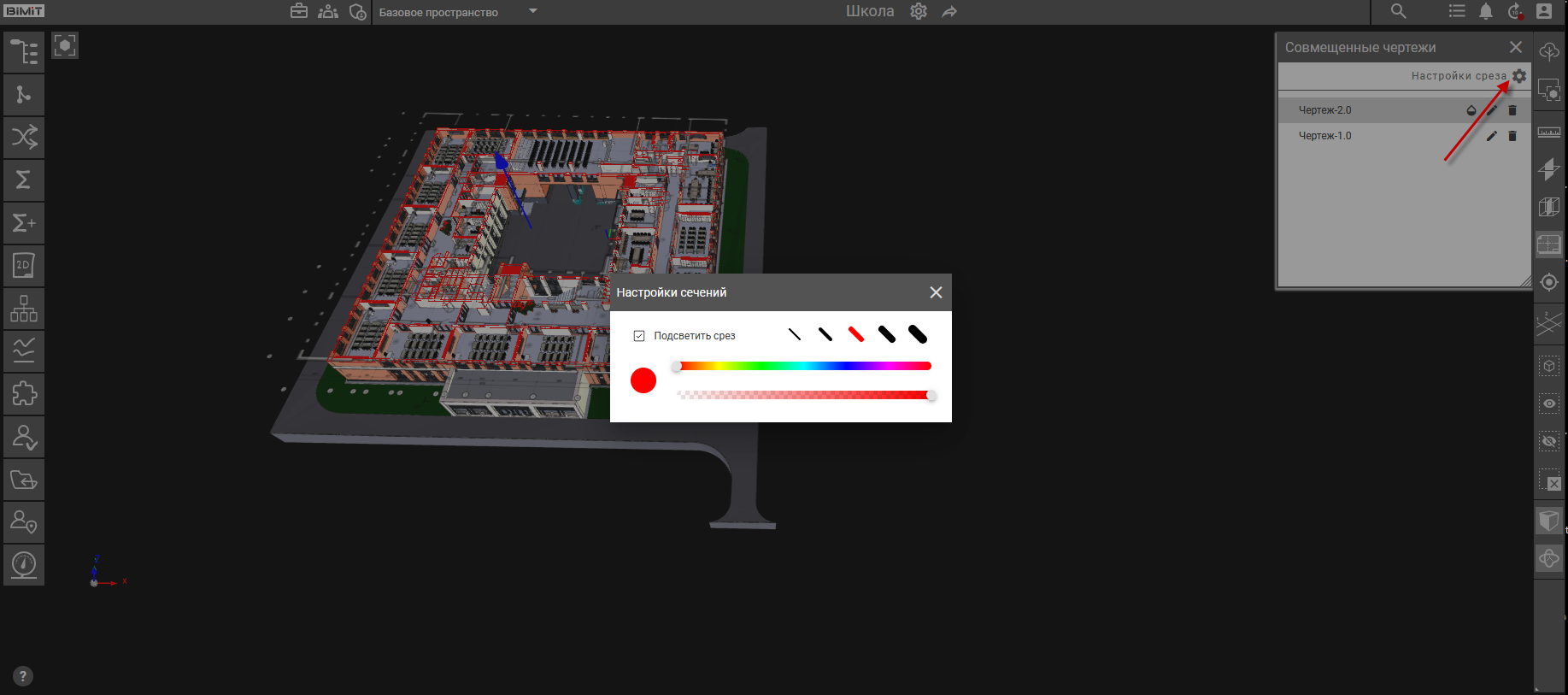

Настройка линий срезов происходит в модальном окне «Настройки сечений» и предоставляет возможность регулировать видимость линий, толщину линий, цвет линий и их прозрачность.

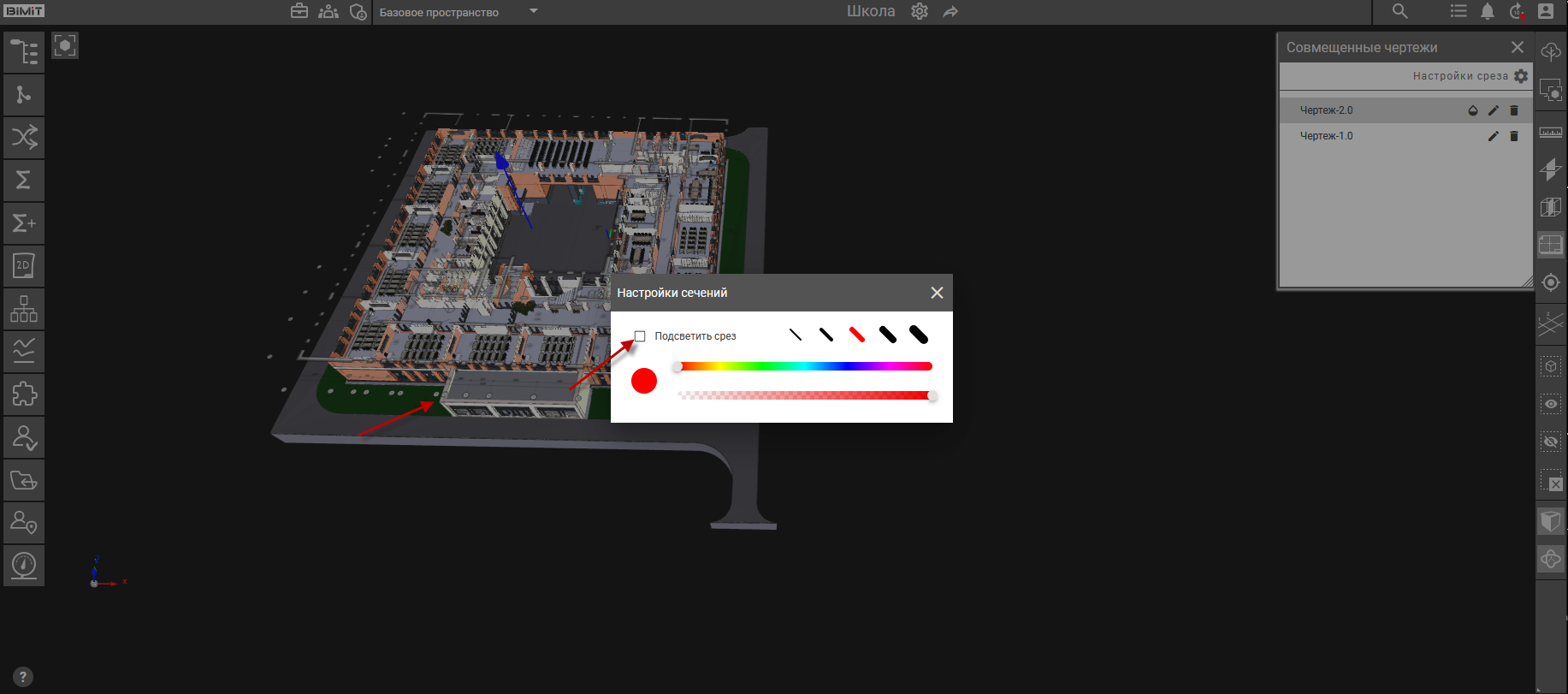

По умолчанию функция «Подсветить срез» всегда включена. При клике на «Подсветить срез» чекбокс выключается и линии среза перестают отображаться на модели.


Для регулировки толщины линий предусмотрены специальные кнопки с иконками линий.


Для настройки цвета линий используется интерактивная цветовая шкала с подвижным ползунком.


Прозрачность линии сечения настраивается с помощью интерактивного ползунка на шкале прозрачности.


При клике на кнопку «Удалить» совмещенный чертеж будет удален.
