Проверка расположения элементов внутри/снаружи

Last modified by Bimit Administrator on 05.03.2026, 14:40

Описание проверки: Правило проверяет, что наружные двери, окна (и) или проемы соединены с одним пространством, а внутренние — с двумя.

Алгоритм работы:

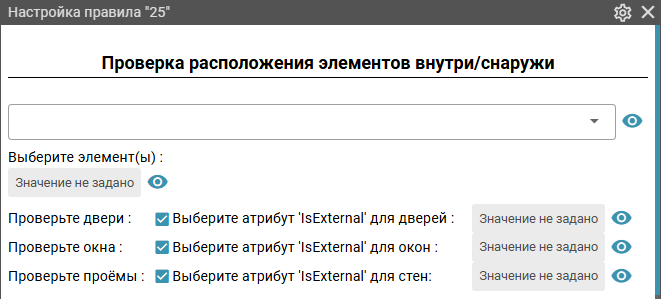

  • Перейдите в настройки правила для ввода данных.


  • Выберите модель для проверки.

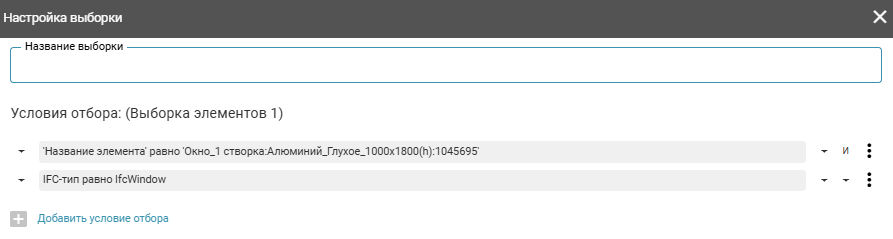

  • Откройте “Настройку выборки” и через функцию “Добавить условие отбора” задайте необходимые для проверки элементы.

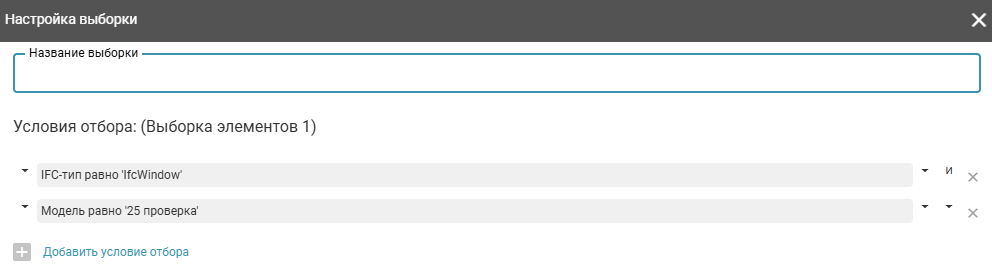

Пример заполнения условий отбора для проверки окон.


  • Выберете галочкой, какие компоненты требуются для проверки и соответствующий компоненту атрибут ‘IsExternal’.
  • Двери


  • Окна


  • Проемы


Чтобы проверить корректность заполненной выборки, необходимо нажать на значок глаза 1772710444470-498.png. После этого через “Просмотр элементов” можно  увидеть, какие элементы будут проверяться.

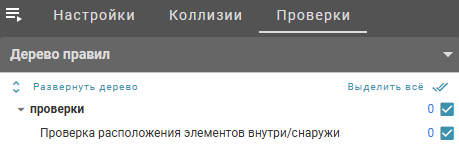

  • Перейдите во вкладку “Проверки” и выделите необходимую проверку галочкой с помощью окошка напротив проверки.

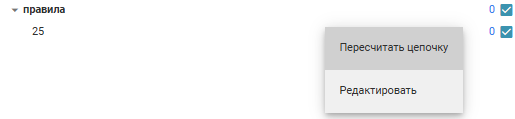

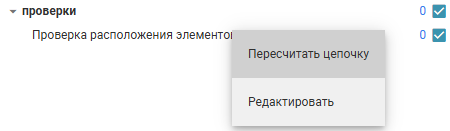

  • Запустите проверку, нажав правой кнопкой мыши и выбрав “Пересчитать цепочку”


Запуск расчета проверок и анализ итогового результата происходит во вкладках «Коллизии» и «Проверки».

Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет проверок».
