25. Проверка наличия контакта компонентов с поверхностями других элементов (Components Must Be Connected to Spaces)

Описание проверки: Правило проверяет, что наружные стены, двери или окна соединены с одним пространством, а внутренние компоненты — с двумя.

Алгоритм работы:

• Перейдите в настройки правила для ввода данных.
• Выберите модель для проверки.
• Откройте “Настройку выборки” и через функцию “Добавить условие отбора” задайте необходимые для проверки условия.

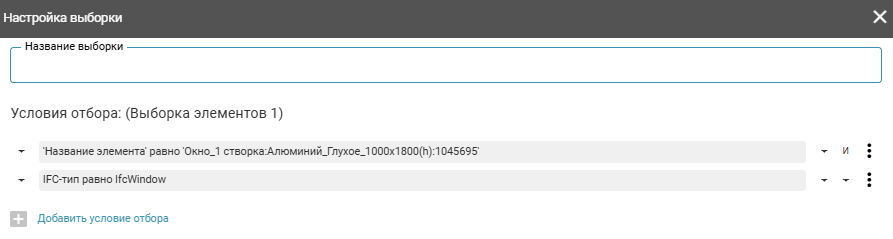

Пример заполнения условий отбора для проверки окон.

Чтобы проверить корректность заполненной выборки, необходимо нажать на значок глаза .

После этого через “Просмотр элементов” можно  увидеть, какие элементы будут проверяться.

• Выберете галочкой, какие компоненты требуются для проверки: двери (Check Doors), окна (Check Windows), проемы (Check Openings).
• Перейдите во вкладку “Проверки” и выделите необходимую проверку галочкой с помощью окошка напротив проверки.

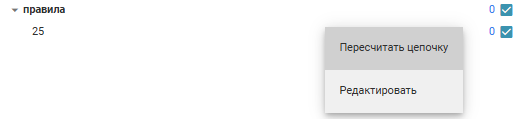

• Запустите проверку нажав правой кнопкой мыши и выбрав “Пересчитать цепочку”
