01_Расчет коллизий

Запуск расчета проверок и анализ итогового результата происходит во вкладках «Коллизии» и «Проверки».

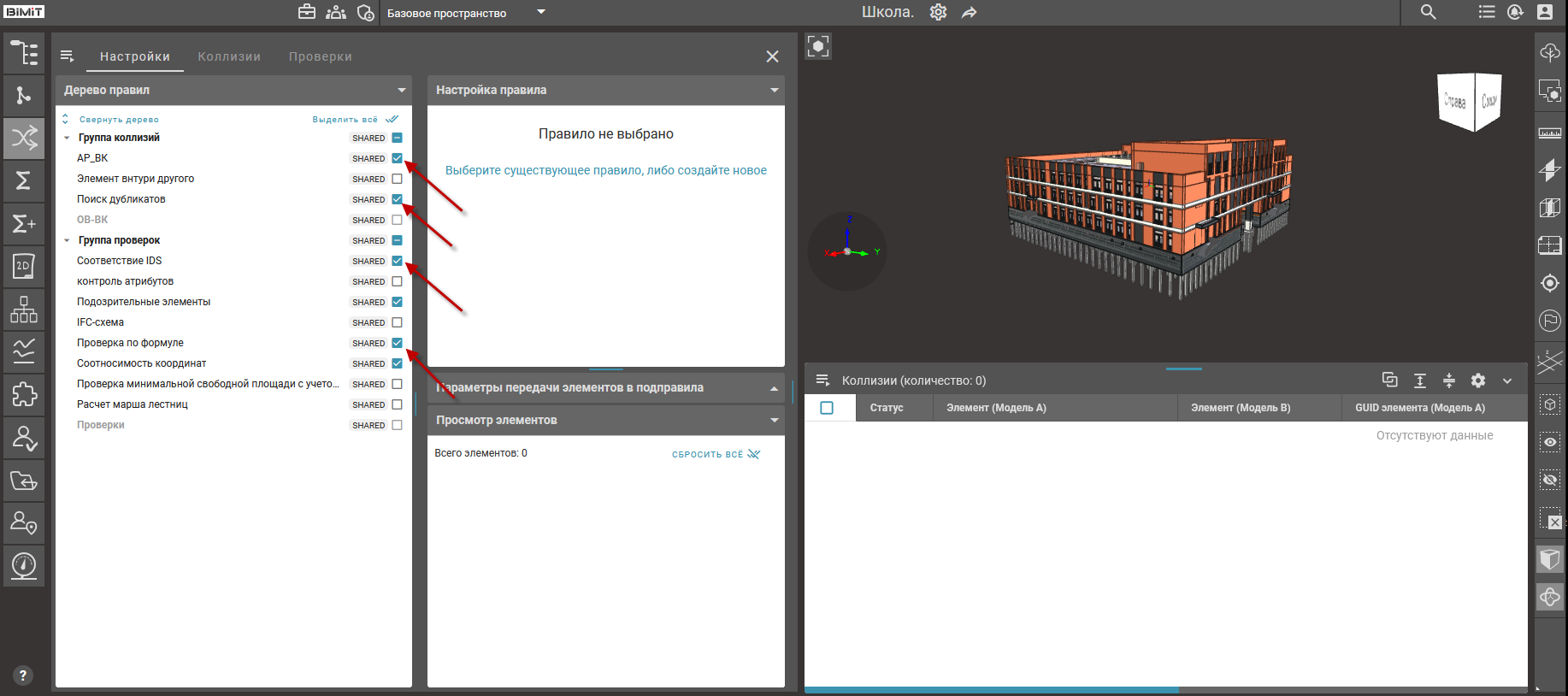

Правила, отмеченные чекбоксами в поле «shared» во вкладке «Настройки», автоматически отображаются в интерфейсе вкладок «Коллизии» и «Проверки».

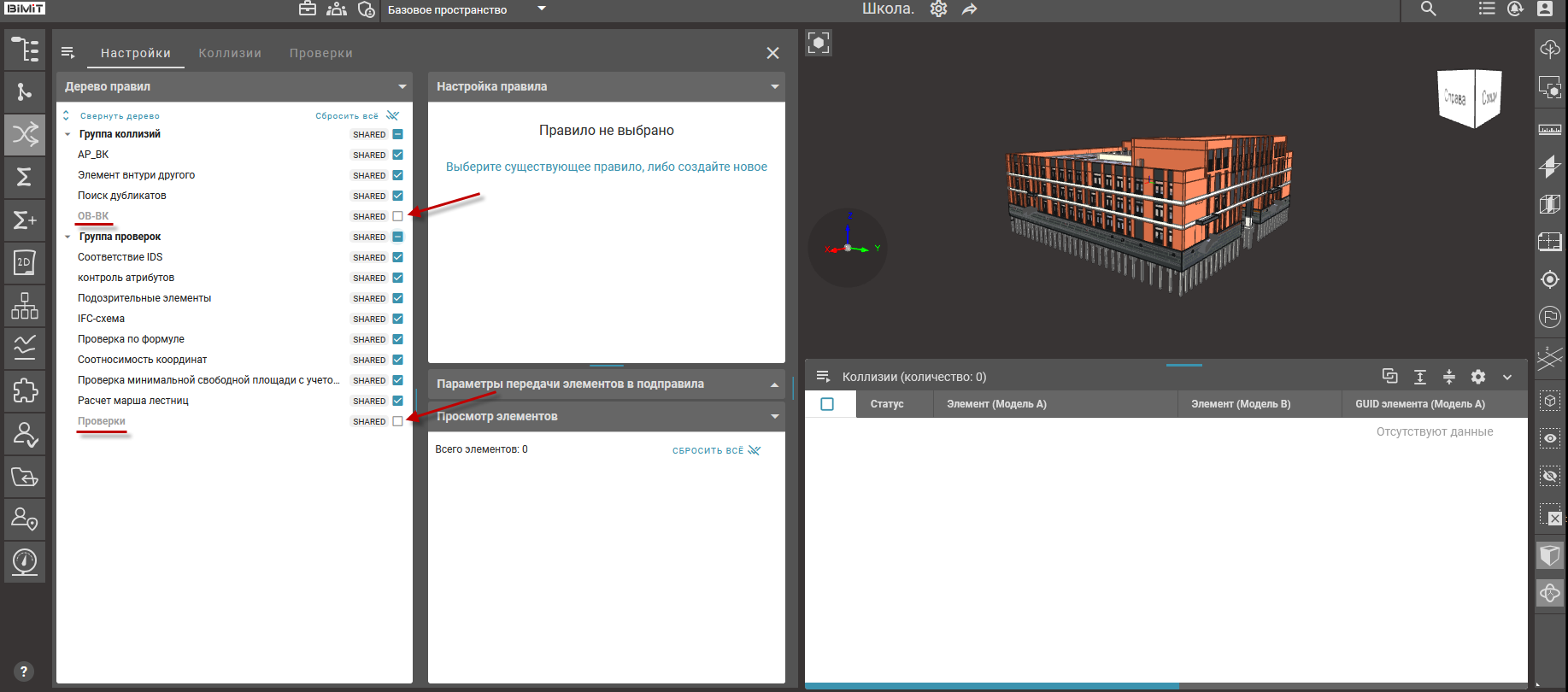

Обратите внимание! При активации чекбокса родительской группы в Дереве правил система автоматически выделяет только те дочерние подгруппы, которые содержат правила. Подгруппы, не содержащие правил проверки, отображаются в интерфейсе в визуально неактивном состоянии.

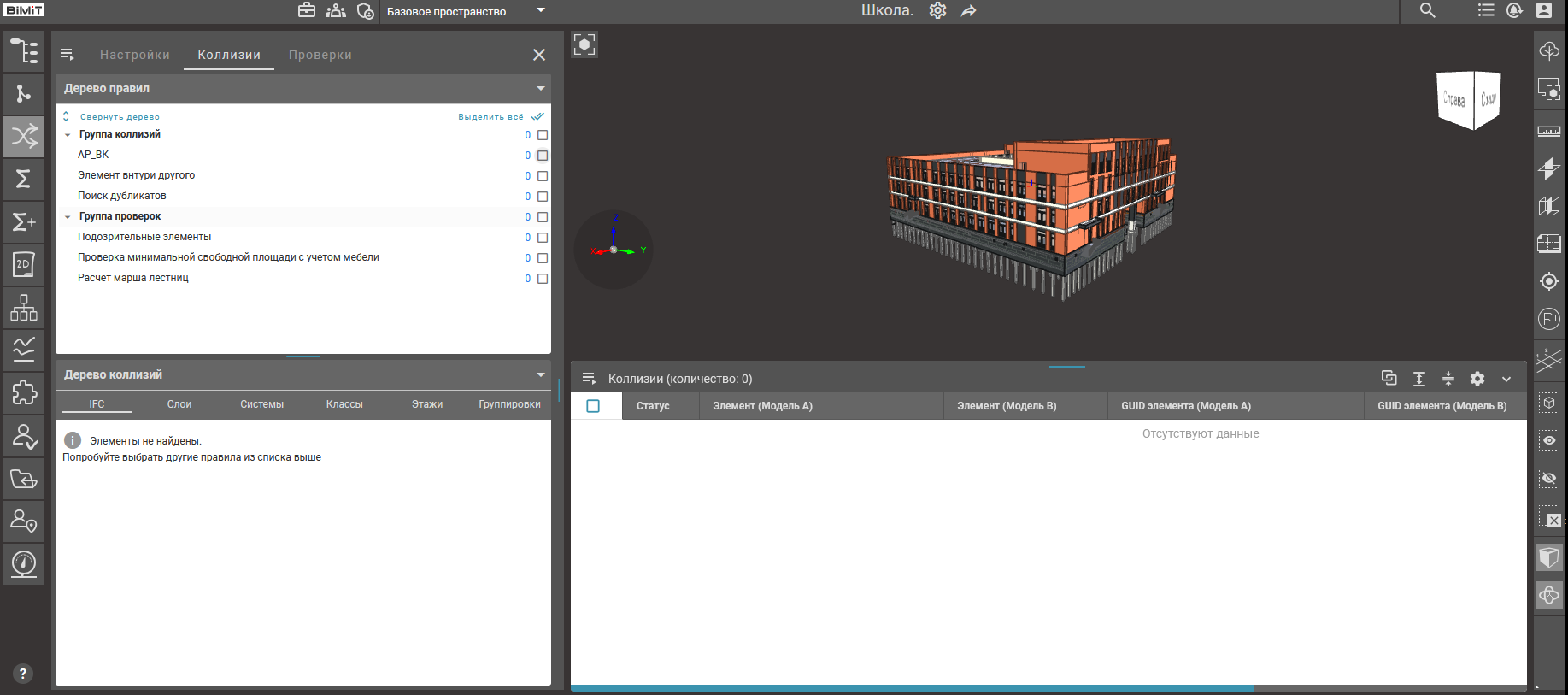

При активации чекбоксов правила проверок с типами «Общее пересечение», «Поиск дубликатов», «Поиск элемента внутри другого», «Подозрительные элементы», «Расчет марша лестниц», «Проверка минимальной свободной площади с учетом мебели» автоматически отображаются в блоке «Дерево правил» в интерфейсе вкладки «Коллизии».

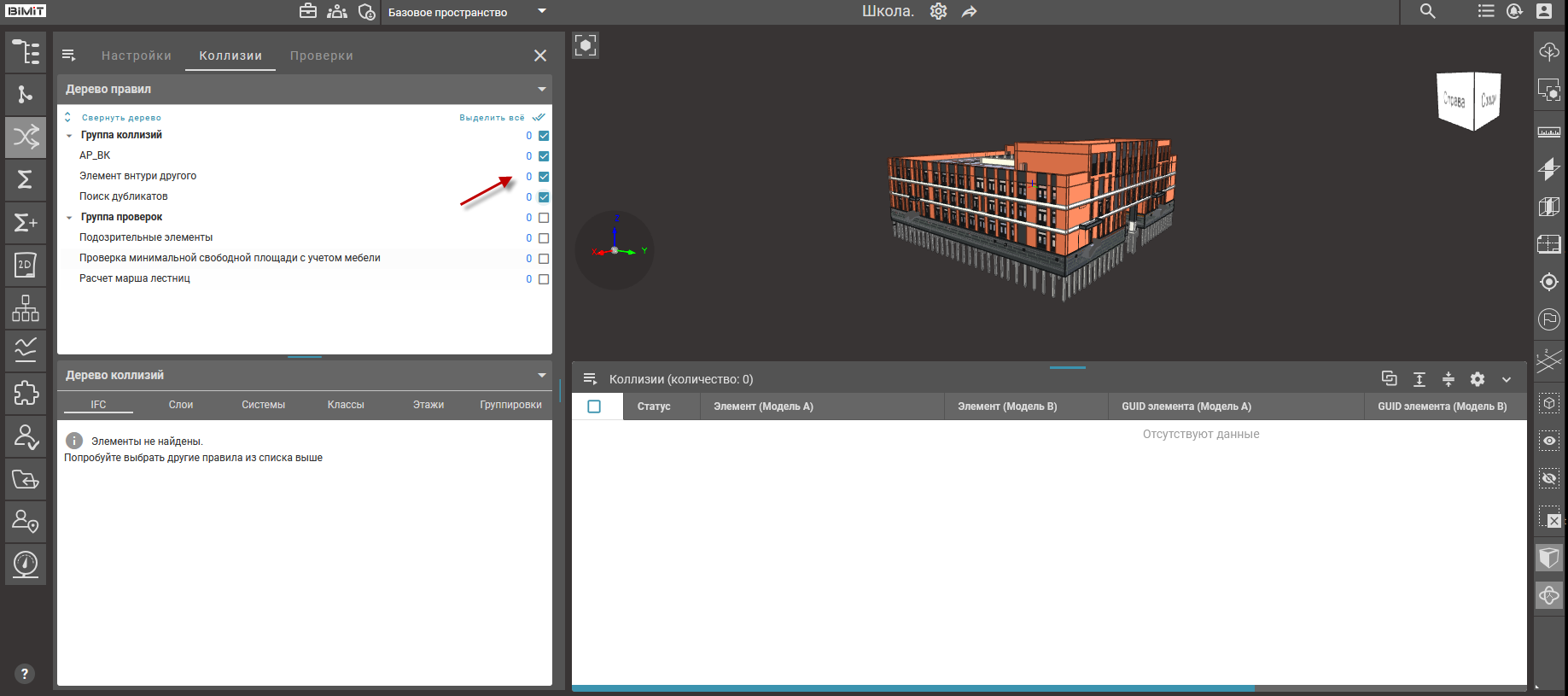

Выбор правил для последующего расчета осуществляется через активацию чекбокса.

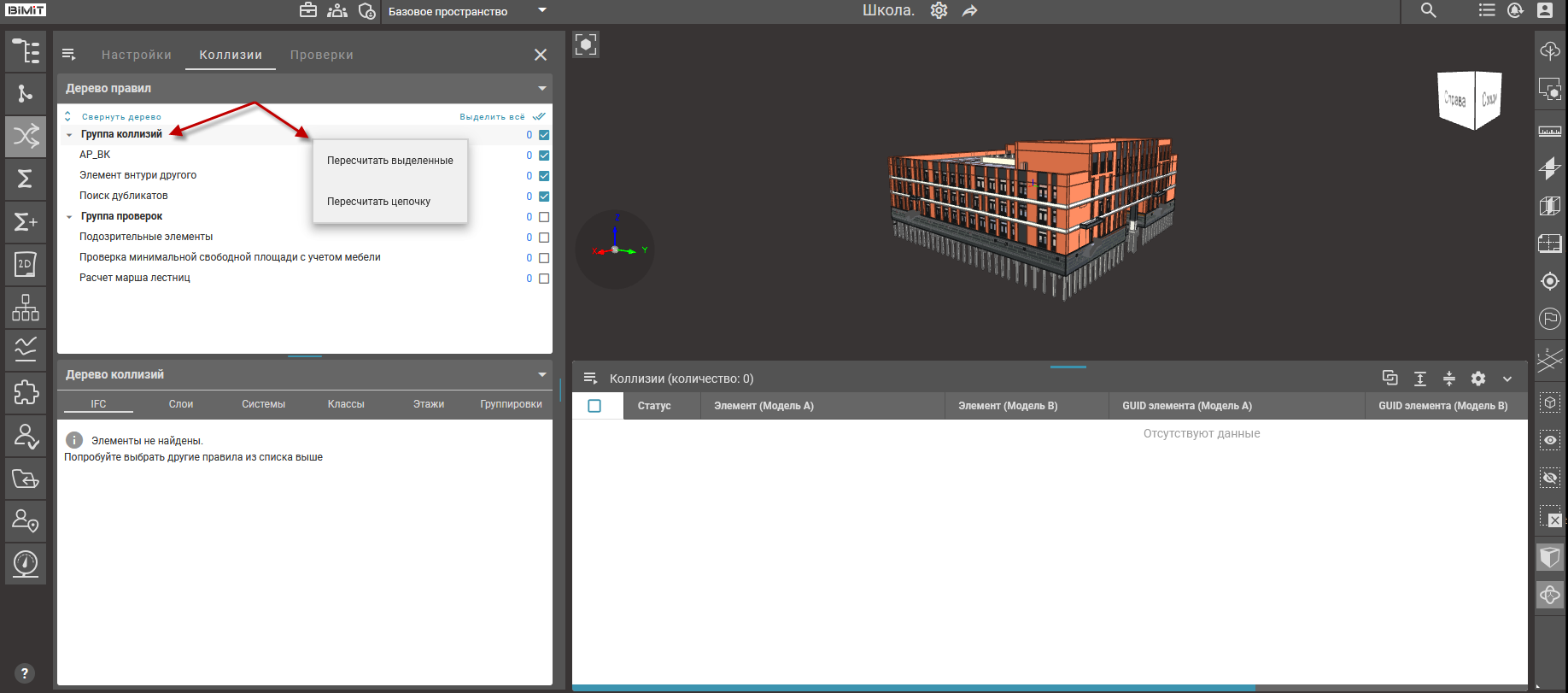

При клике ПКМ по названию группы вызывается контекстное меню управления запуском расчета.

При клике ПКМ по строке с названием правила вызывается контекстное меню управления запуском расчета, в которое добавлен пункт «Редактировать». При выборе пункта «Редактировать» автоматически открывается вкладка «Настройки» с редактором выбранного правила.

Пересчитать выделенные

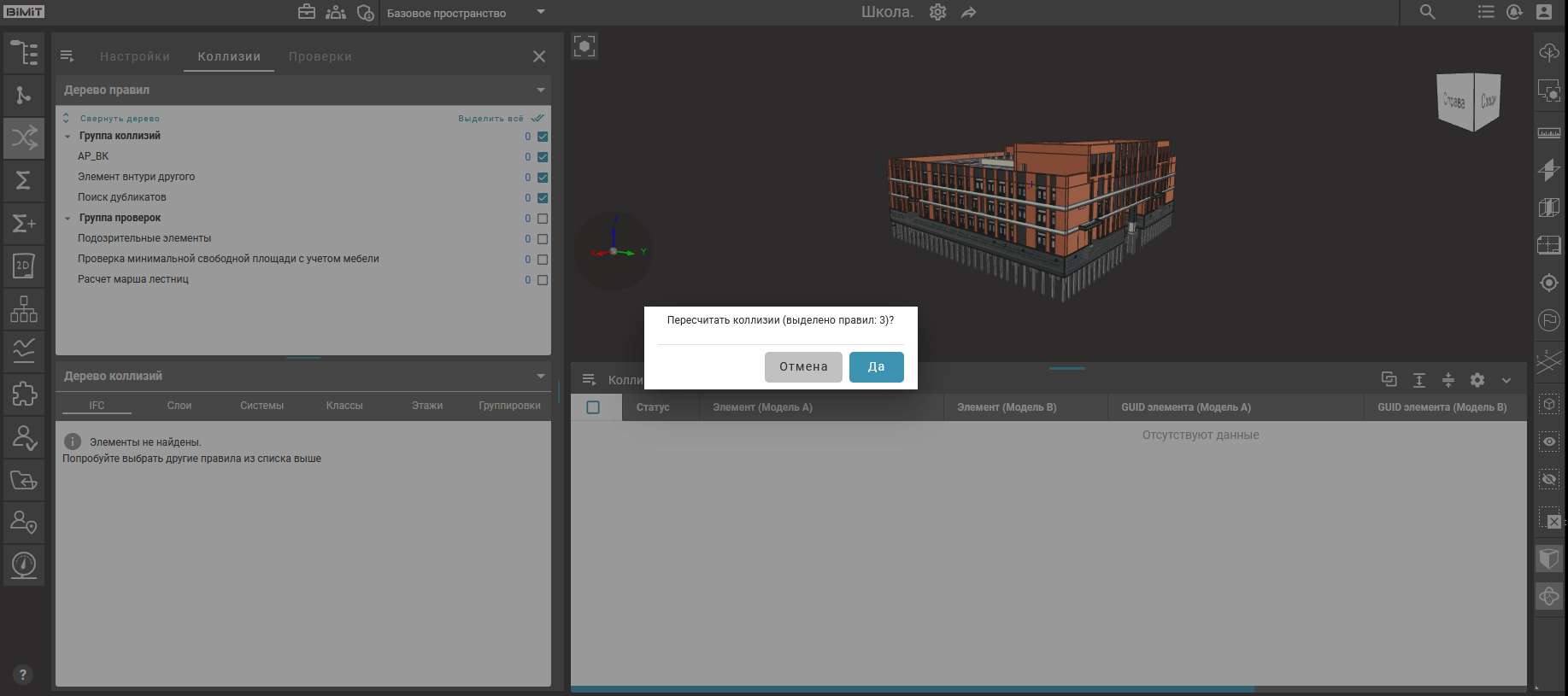

При выборе пункта «Пересчитать выделенные» запускается инструмент расчета проверок с обязательным подтверждением действия в модальном окне.

Обратите внимание! В модальном окне указывается количество отмеченных чекбоксом правил.

Пересчитать цепочку

При выборе пункта «Пересчитать цепочку» запускается инструмент расчета проверок, который учитывает настройки, указанные в блоке «Параметры передачи элементов в подправила». Запуск расчета подтверждается в модальном окне.

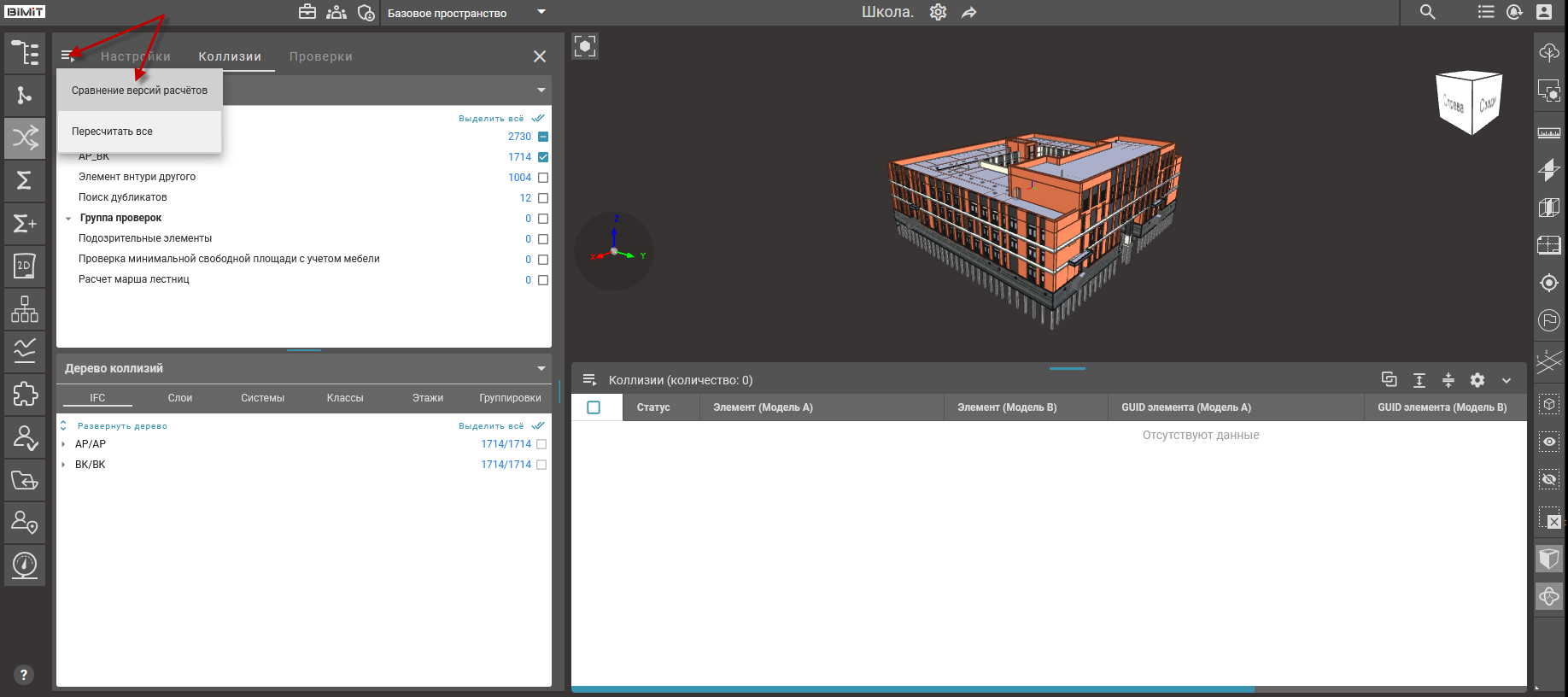

Пункт меню «Пересчитать все» во вкладке «Коллизии» запускает автоматический пересчёт всех проверок, созданных во вкладке «Настройки». Система обрабатывает правила, созданные для разделов «Коллизии» и «Проверки».

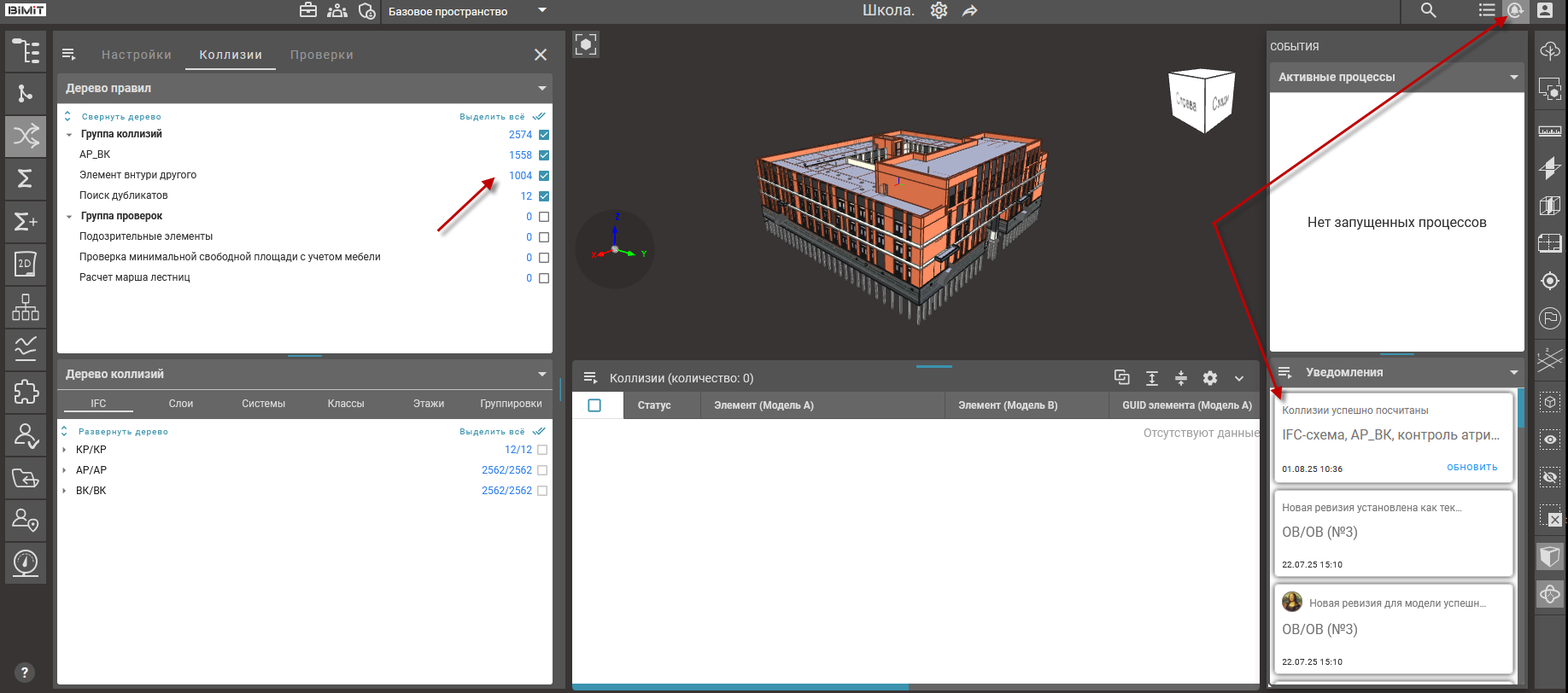

Интерфейс блока «Активные процессы» отображает текущий прогресс расчёта коллизий.

По окончанию расчета в блоке «Уведомления» автоматически отображается системное сообщение о завершении расчета коллизий.

В блоке «Дерево правил» вкладки «Коллизии» обновляются количественные показатели обнаруженных несоответствий.

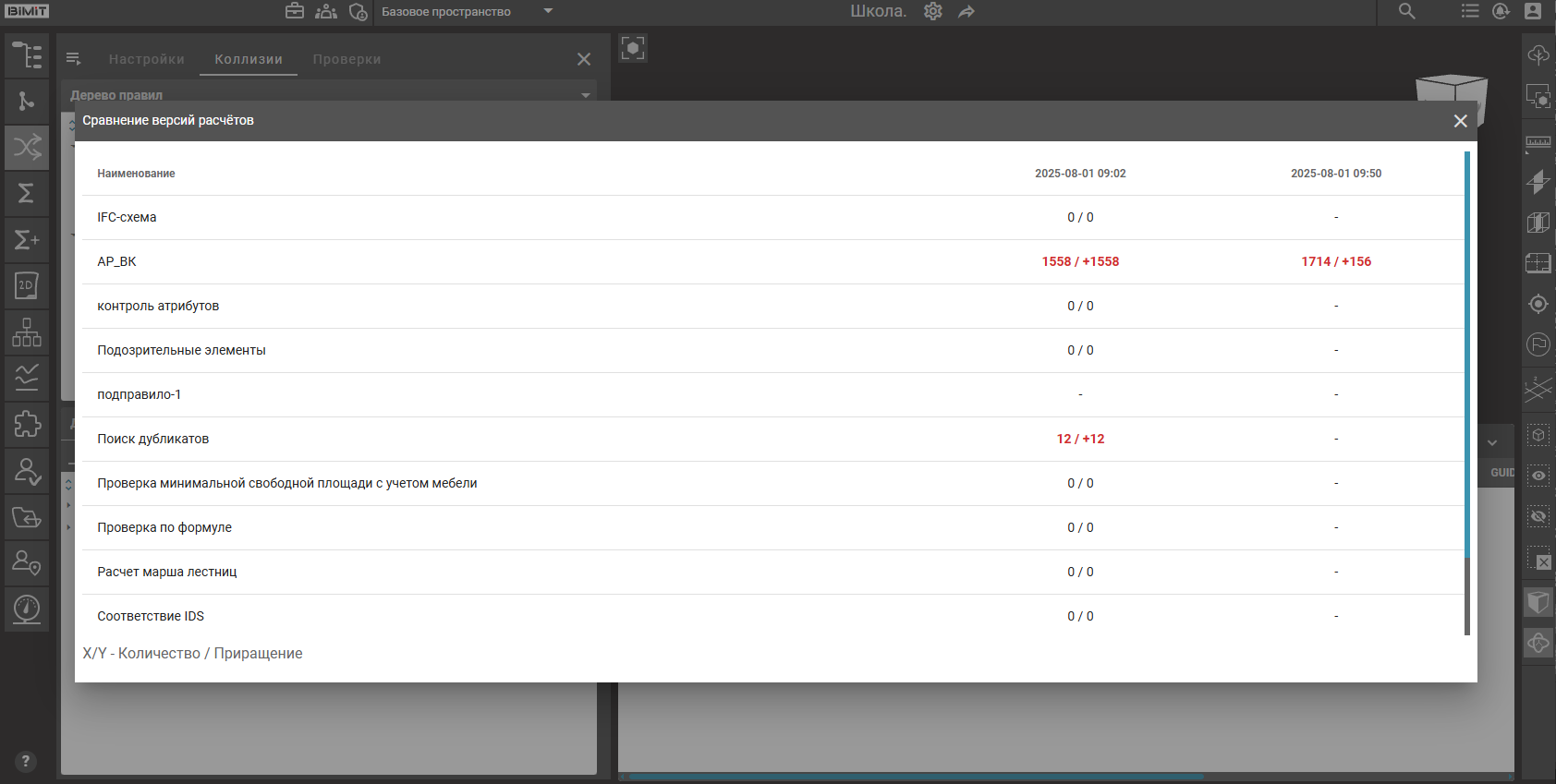

Пункт меню «Сравнение версий расчетов» во вкладке «Коллизии» позволяет анализировать изменения в количестве выявленных коллизий между разными запусками проверки.

В открывшемся окне отображаются дата и время каждого расчета, общее количество коллизий для посчитанных правил и приращение после повторной проверки.
