Создание структуры, архив

(P.S.: текст требует правки)

В разделе «Структура проекта» происходит управление структурой проекта.

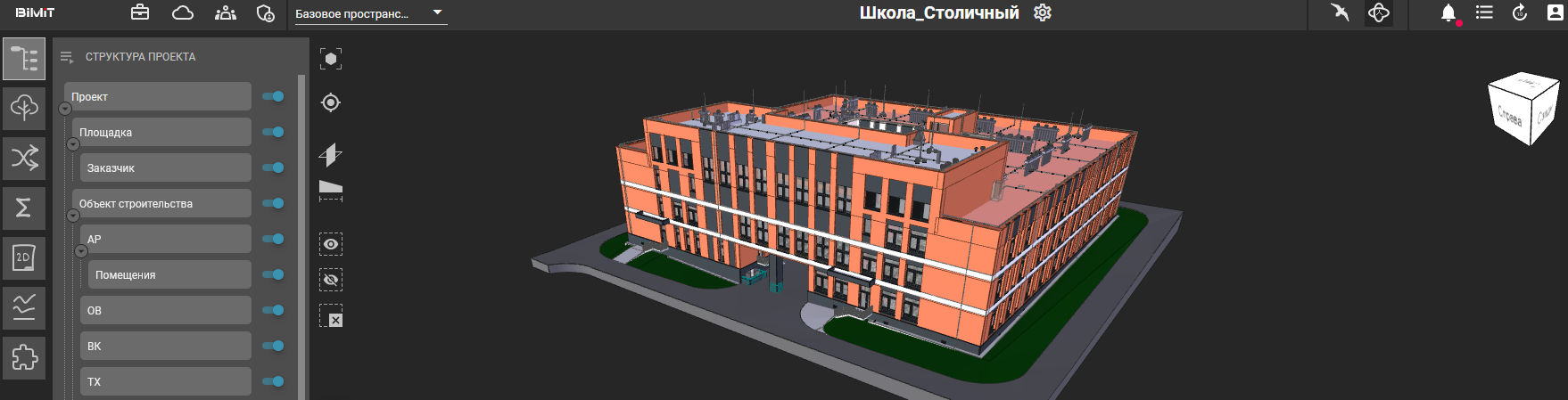

При создании проекта задается минимальная структура проекта.

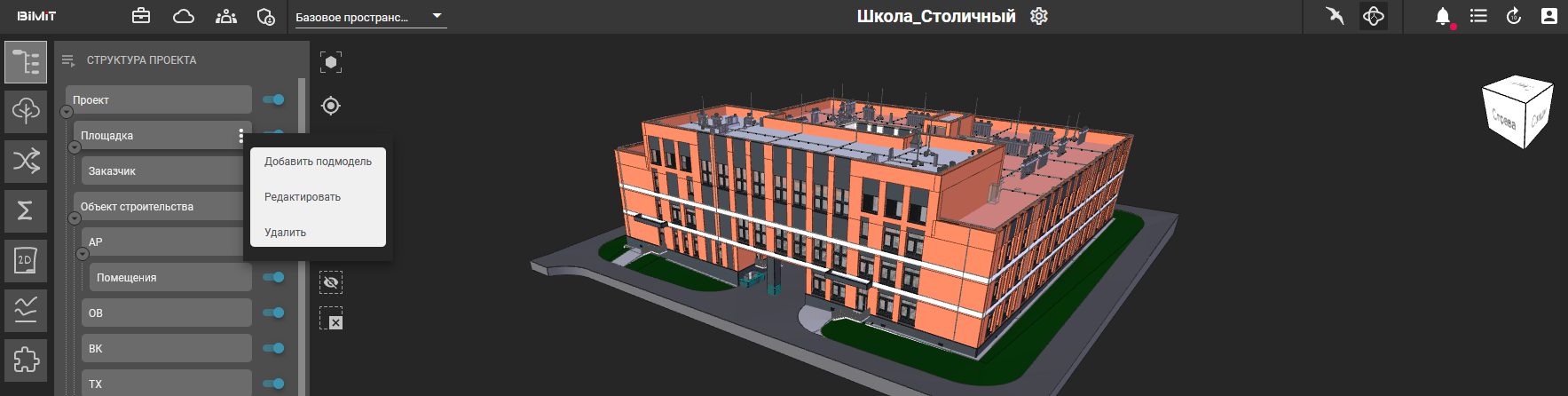

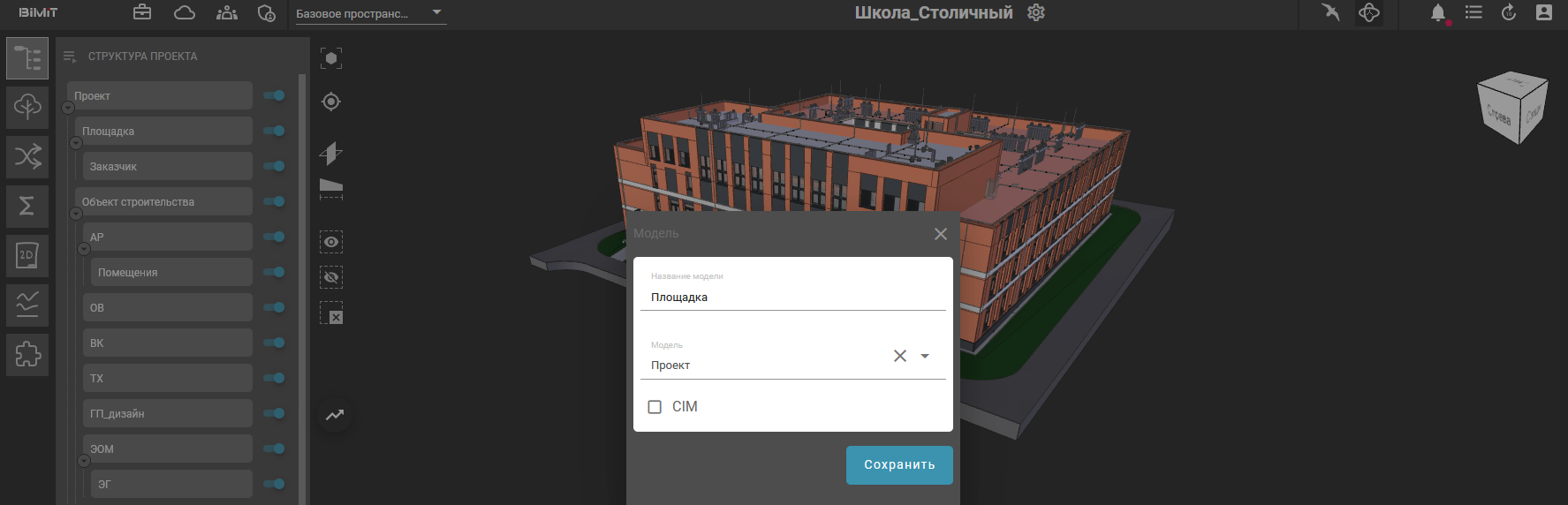

С помощью меню структуры можно: добавлять разделы/подразделы структуры проекта, изменять подчинение разделов, переименовывать или удалять разделы.


Переподчинение разделов происходит вместе с загруженными ifc файлами и командой, назначенной на раздел.

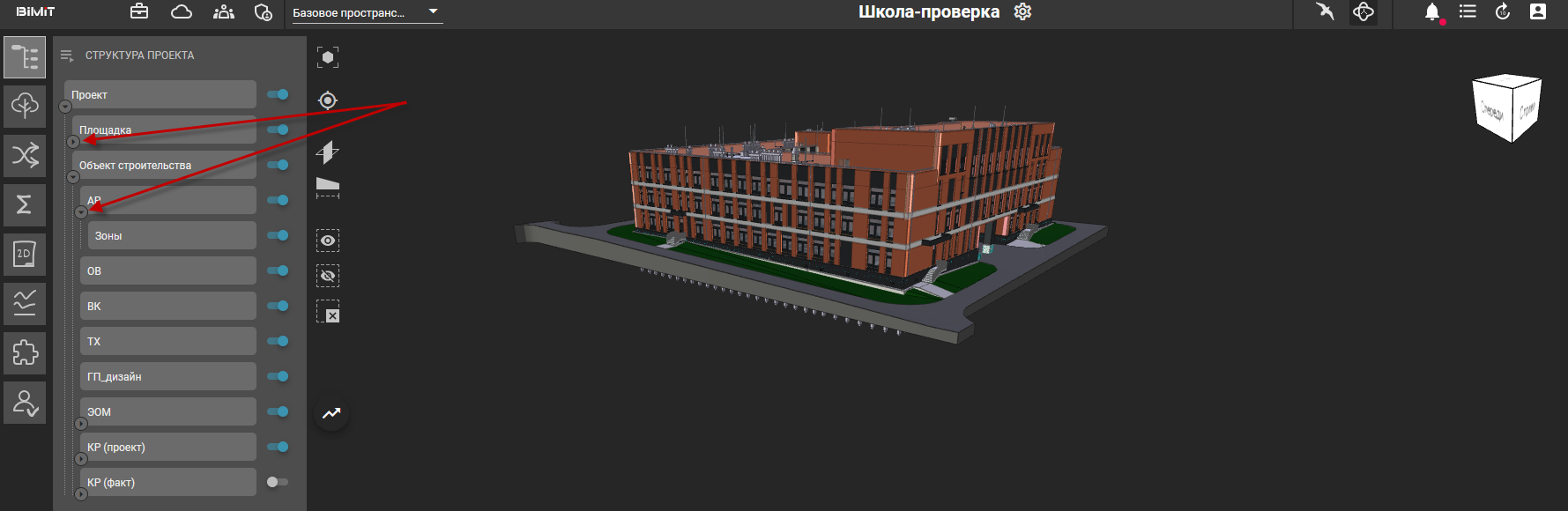

Скрытие/раскрытие списка подразделов позволяет настроить удобное отображение структуры для просмотра.

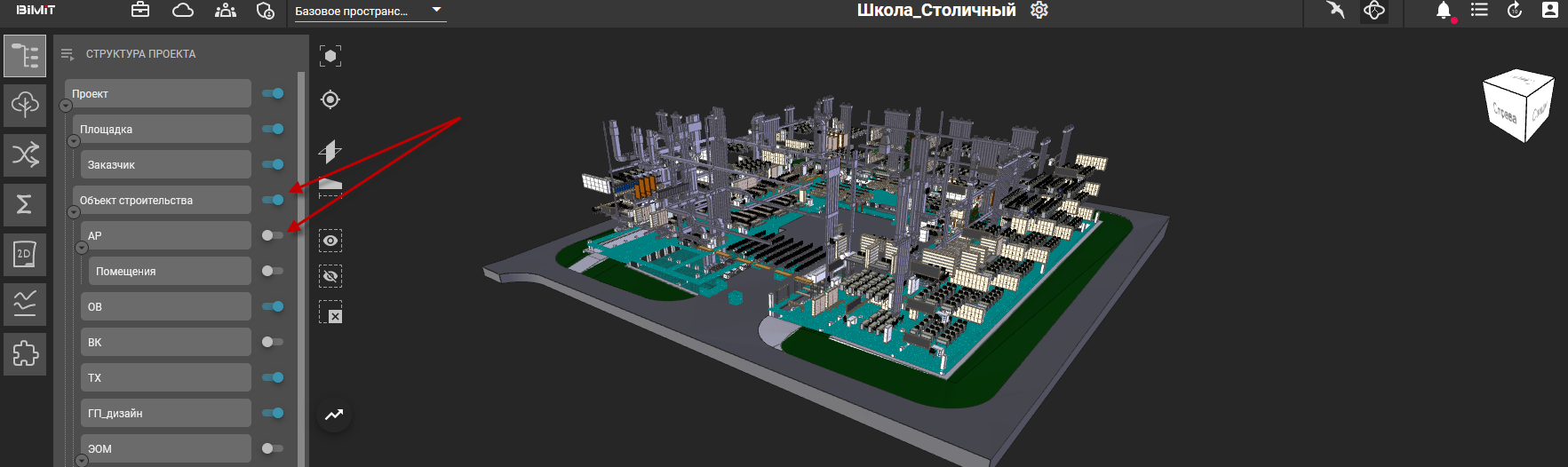

Включение/выключение ползунка позволяет выбирать отображаемые разделы на рабочем столе.

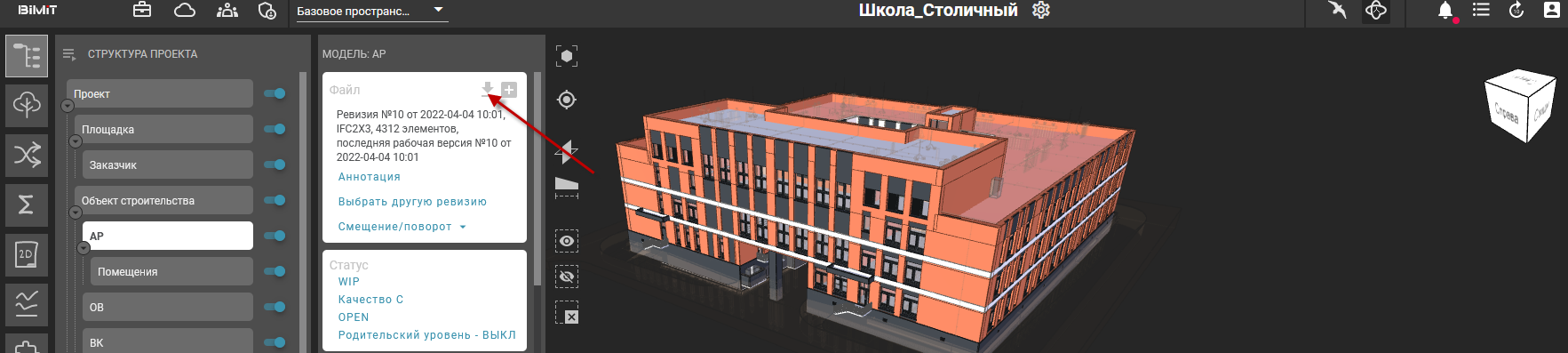

Доступна выгрузка ifc файлов из раздела в формате ifc.

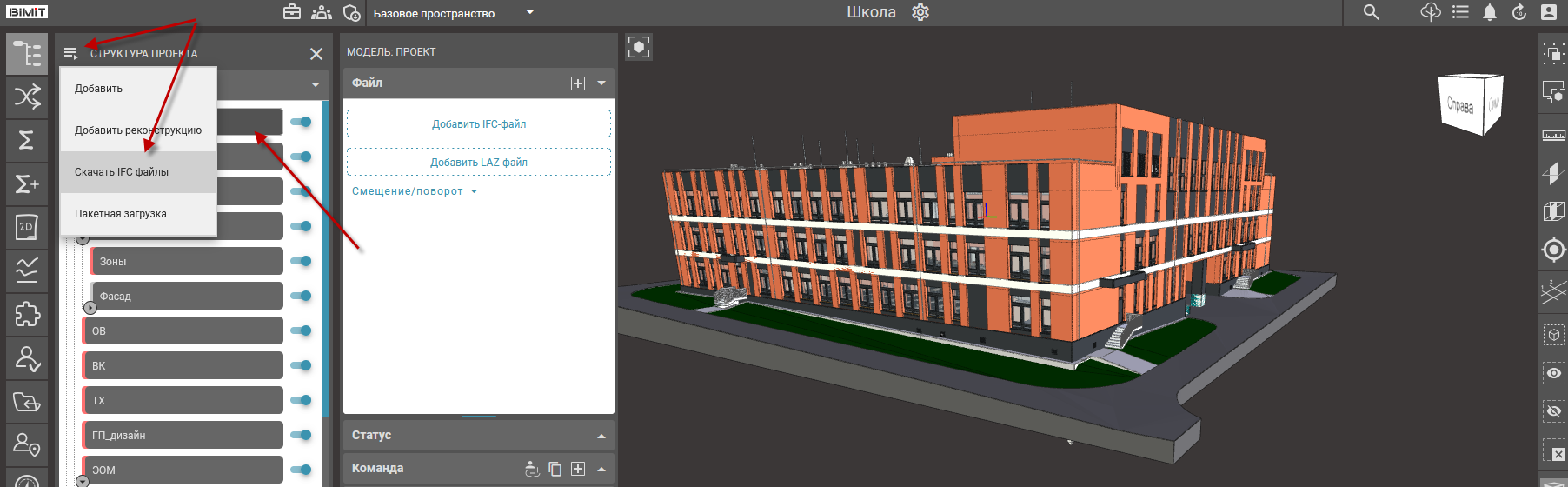

Также возможна выгрузка всех ifc проекта. Для этого необходимо открыть любой раздел/подраздел, а далее перейти в меню Структуры проекта и выбрать пункт «Скачать IFC файлы».


Архив с файлами будет скачан на локальный компьютер.

Обратите внимание. Будут выгружены ifc всех разделов проекта. Если в раздел/подраздел было загружено несколько версий ifc файлов, то будет выгружена та версия, которая в данный момент стоит на отображении.
