Работа с моделью, смещение

(P.S.: текст требует правки)

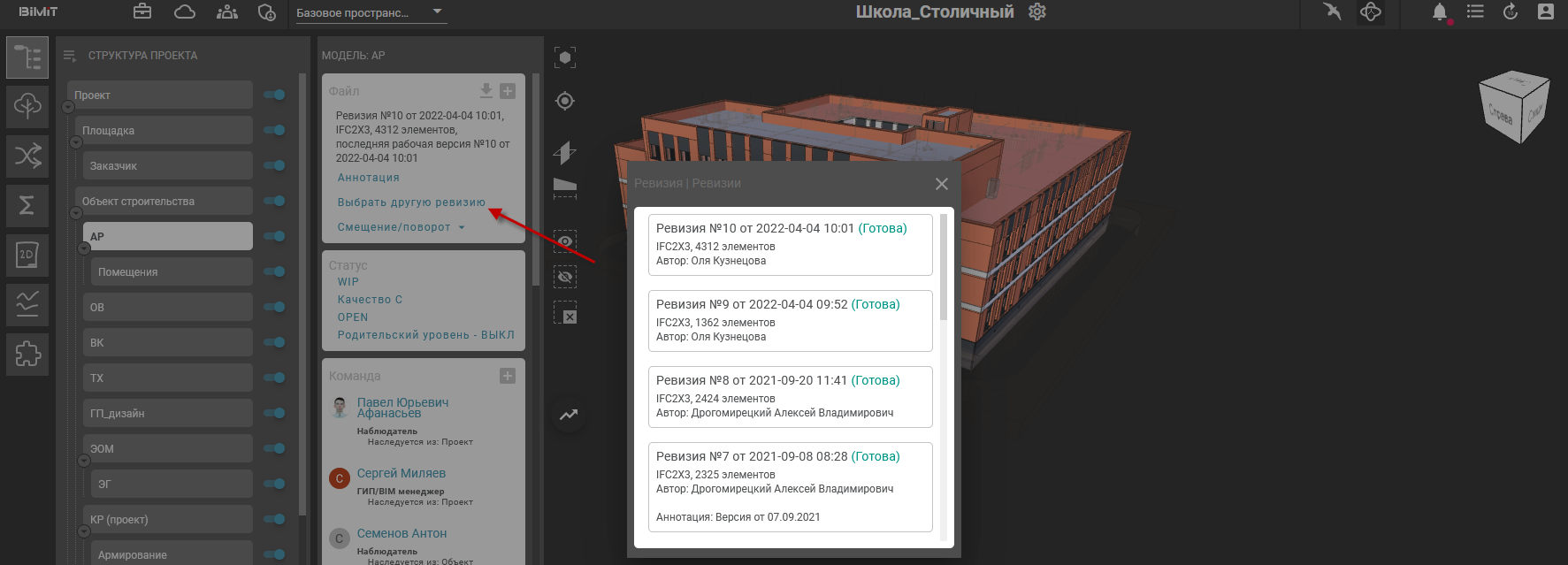

При загрузке нескольких версий ifc файлов в одном разделе переключение между ними происходит с помощью кнопки «Выбрать другую ревизию».

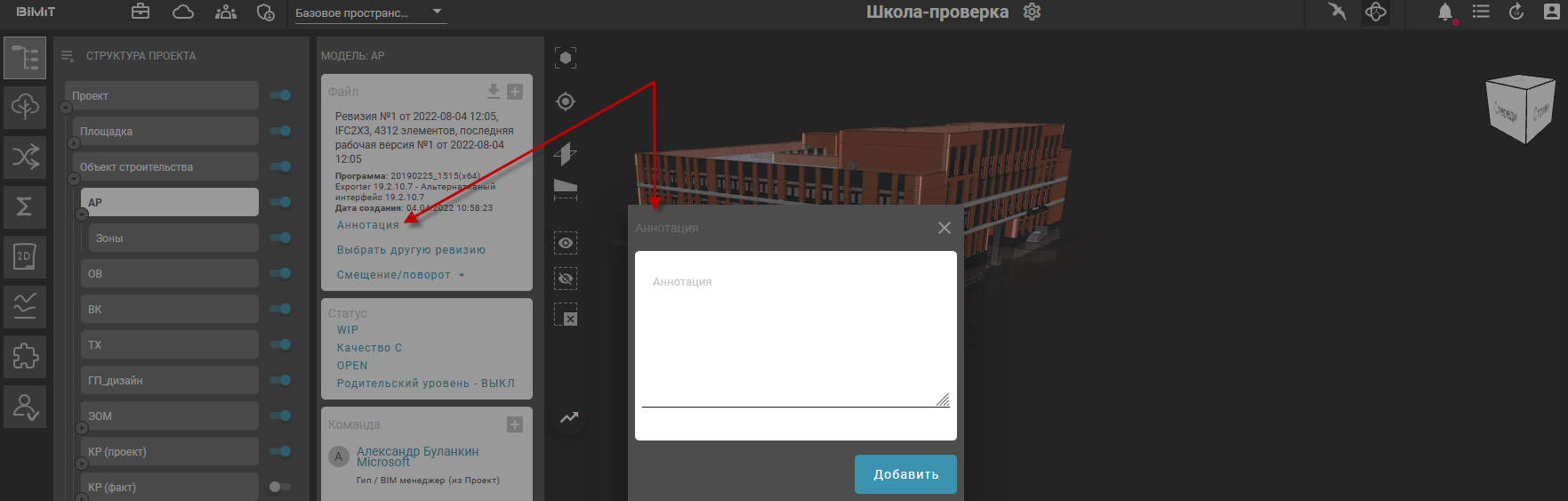

К ревизии возможно добавить аннотацию.


Доступна выгрузка ifc файлов из раздела в формате ifc.

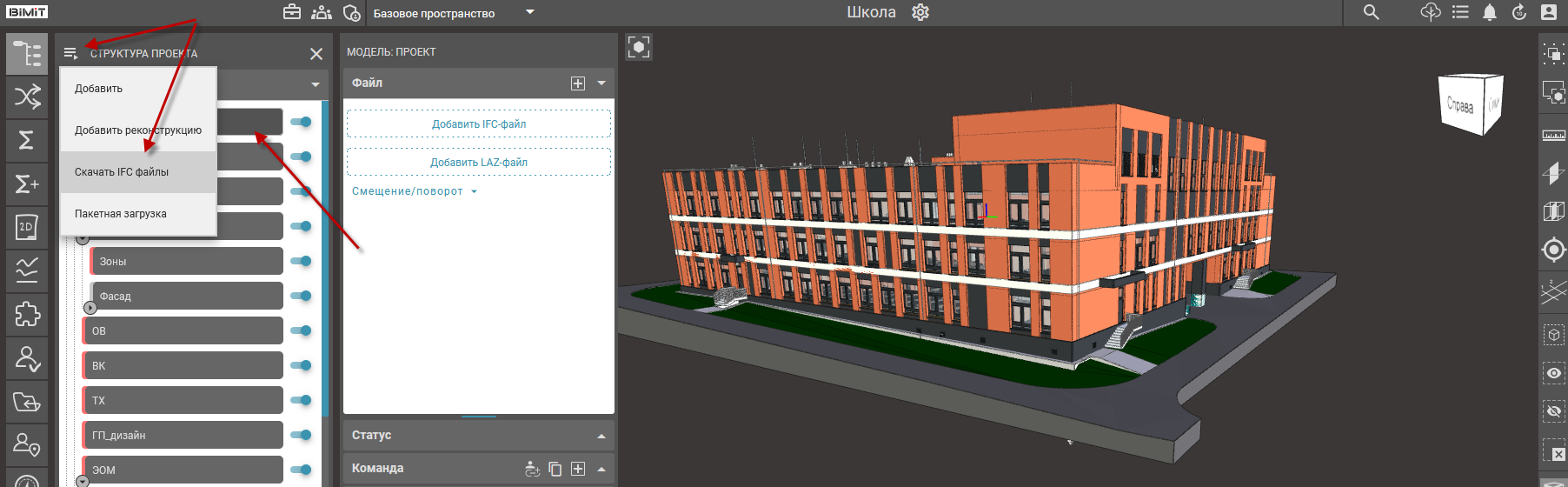

Также возможна выгрузка всех ifc проекта. Для этого необходимо открыть любой раздел/подраздел, а далее перейти в меню Структуры проекта и выбрать пункт «Скачать IFC файлы».


Архив с файлами будет скачан на локальный компьютер.

Обратите внимание. Будут выгружены ifc всех разделов проекта. Если в раздел/подраздел было загружено несколько версий ifc файлов, то будет выгружена та версия, которая в данный момент стоит на отображении.

В разделе доступно редактирование статуса проекта, формирование команды, назначенной на данный раздел, а также добавление вложений.

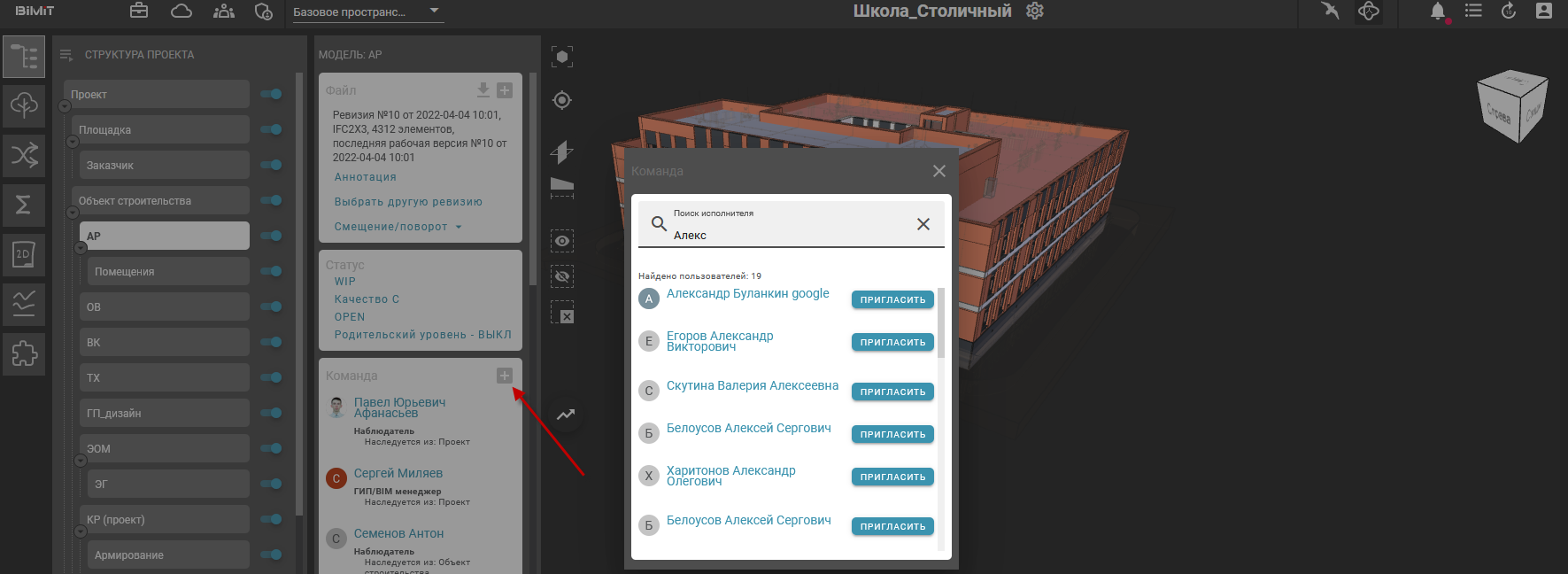

Поиск команды осуществляется среди всех зарегистрированных пользователей системы по ФИО или e-mail.


После приглашения участника команды ему присваивается роль, в зависимости от которой будет доступен тот или иной функционал.


Роли «ГИП/BIM менеджер» доступны: Управление структурой, Управление командой, Загрузка модели, Управление качеством, Управление стадиями, Управление блокировкой.

Роли «Наблюдатель» доступен только просмотр модели без возможности изменения какой-либо информации.

Роли «Проектировщик» доступны: Управление командой, Загрузка модели, Управление качеством, Управление стадиями, Управление блокировкой.

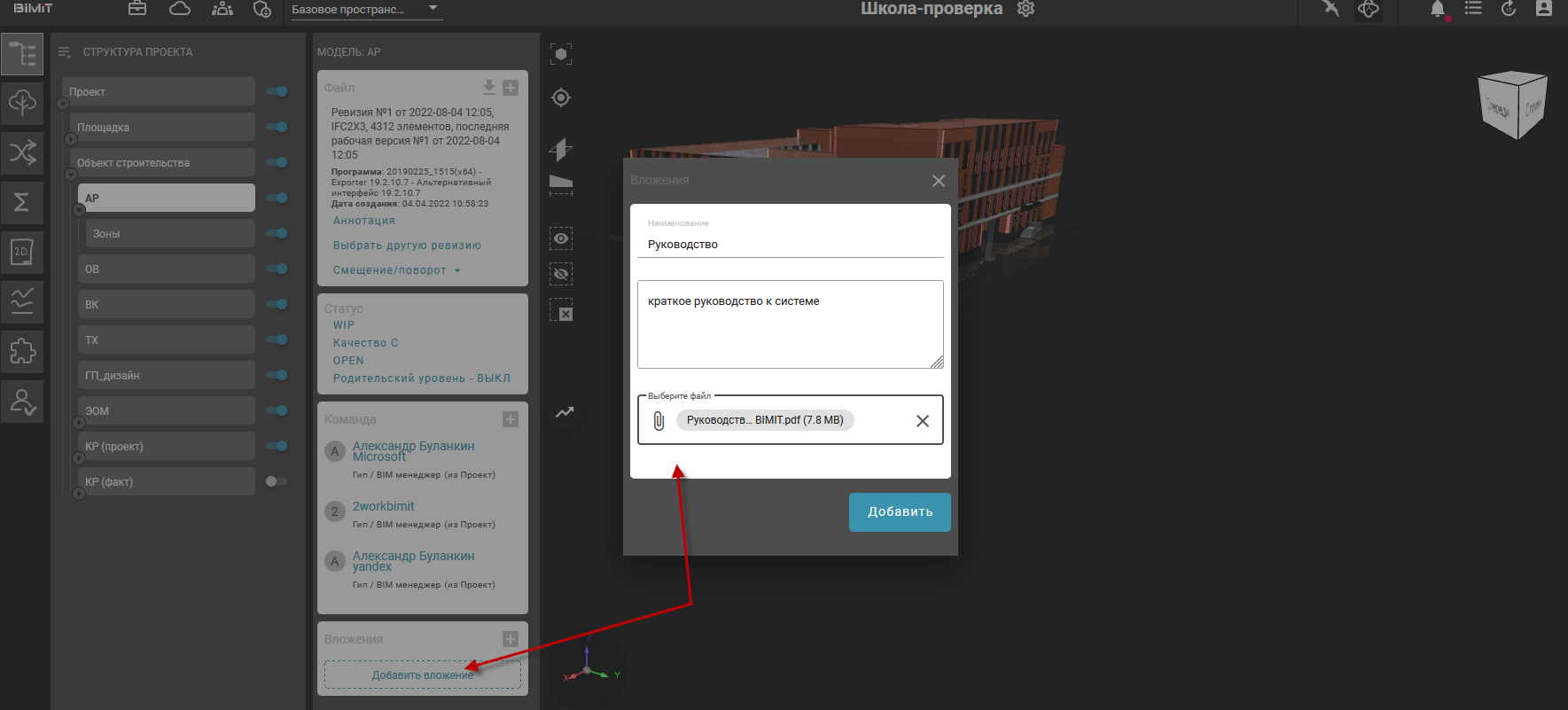

При необходимости прикрепления вложений к модели используется кнопка «Добавить вложение».

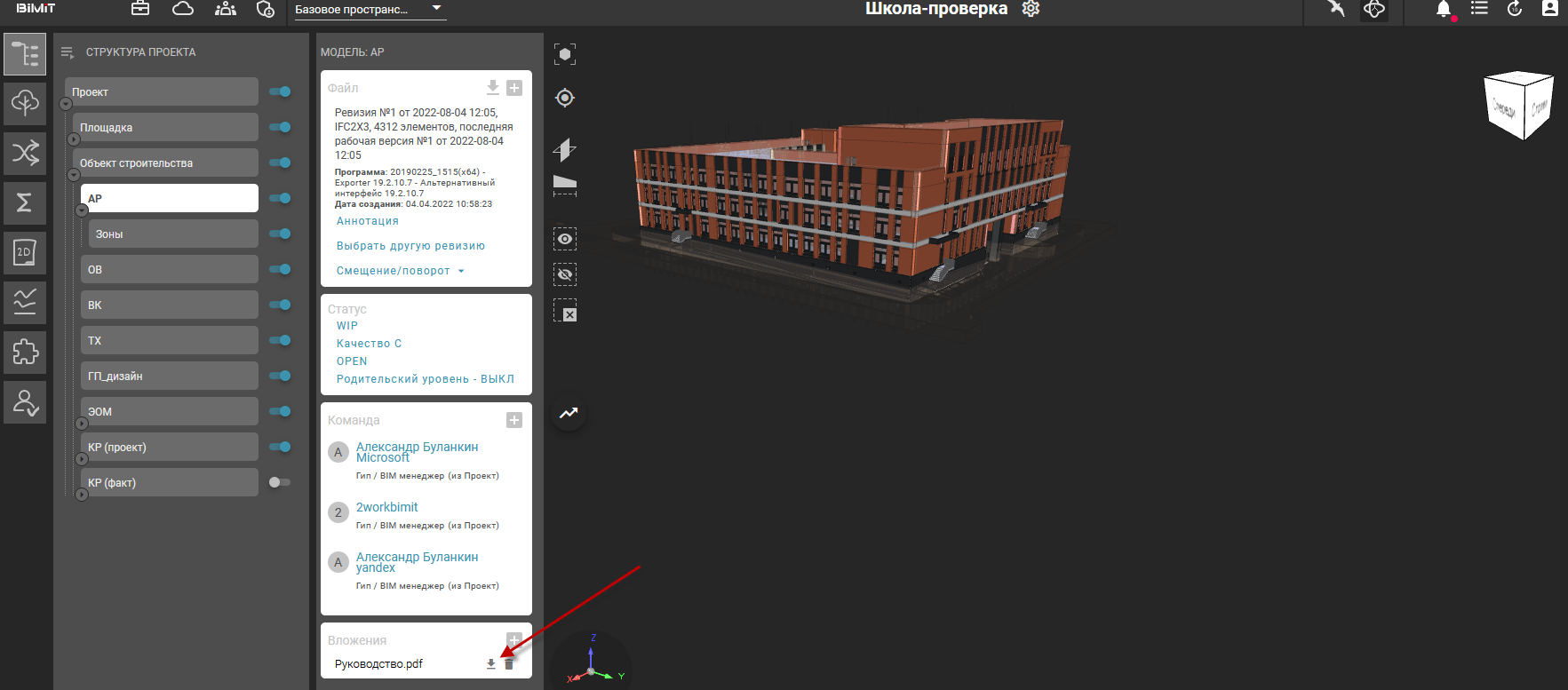

После заполнения соответствующей формы и выбора файла с рабочего стола добавленный документ отобразится на странице раздела. Документ можно скачать или удалить.
