01_Установка плагина загрузки файлов из Revit в Bimit

Файл установки плагина для загрузки файлов из Revit в Bimit

<<< Скачать файл >>>

Назначение плагина

1. Экспорт 3D видов (IFC) из Revit в BIMIT
2. Экспорт 2D видов (PDF) из Revit в BIMIT
3. Экспорт книг (PDF) из Revit в BIMIT

Поддерживаемые версии Revit

Установка плагина

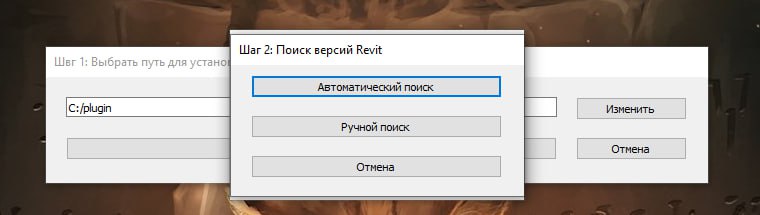

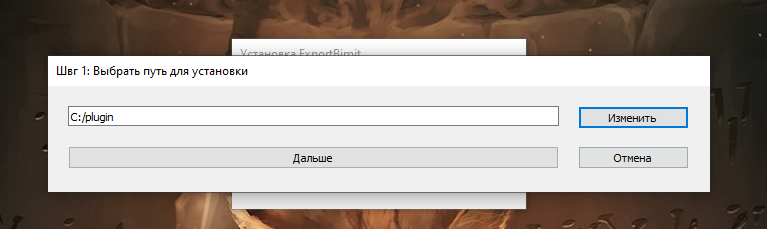

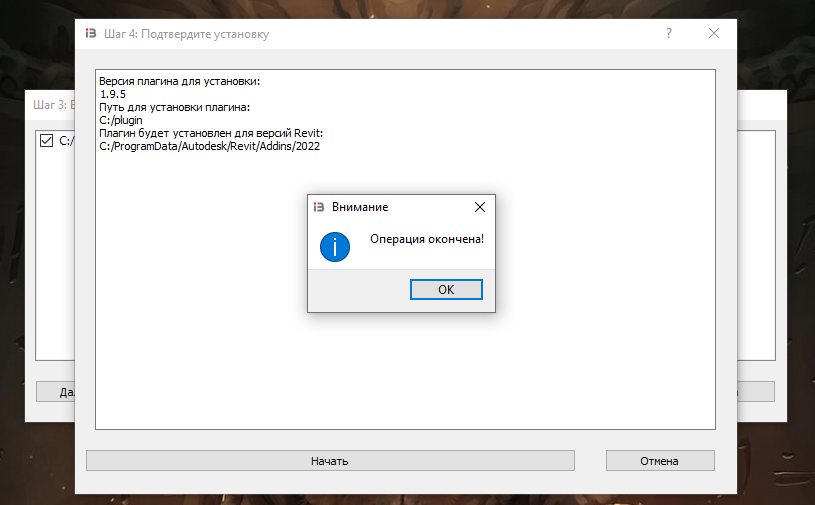

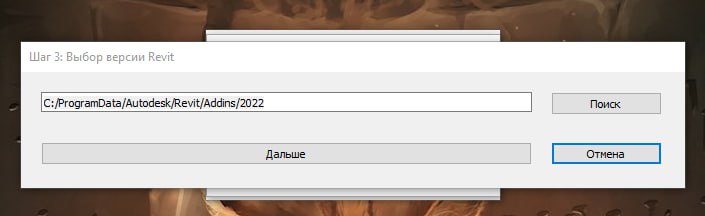

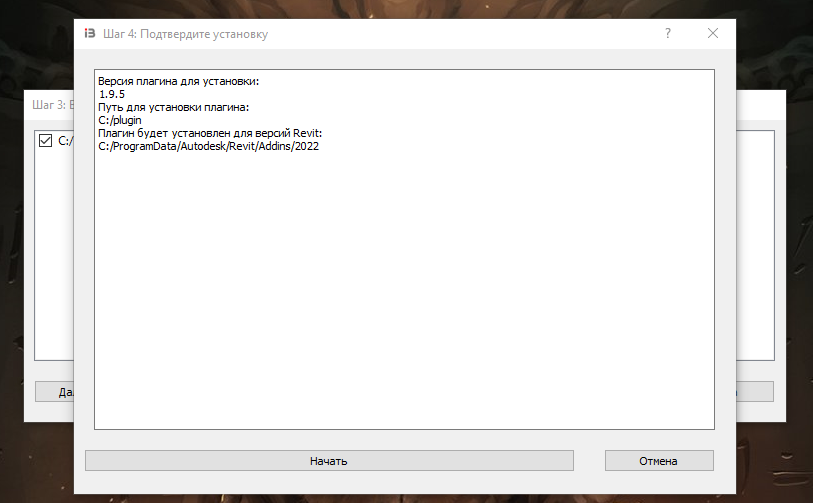

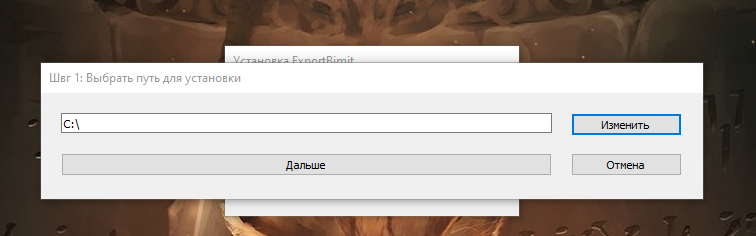

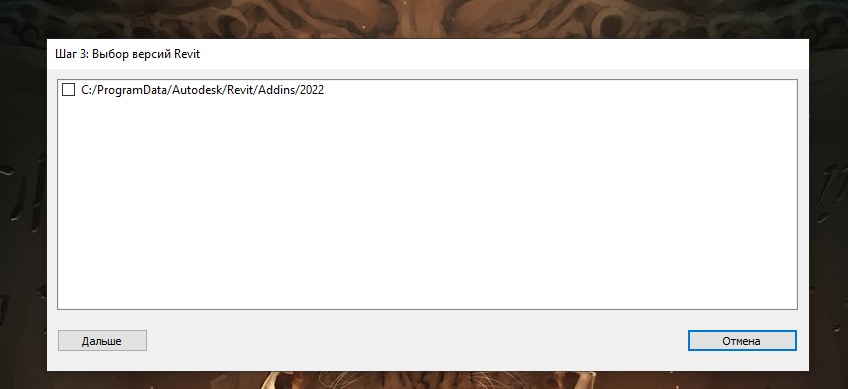

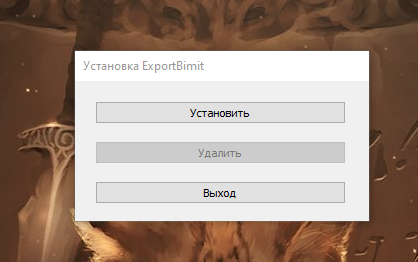

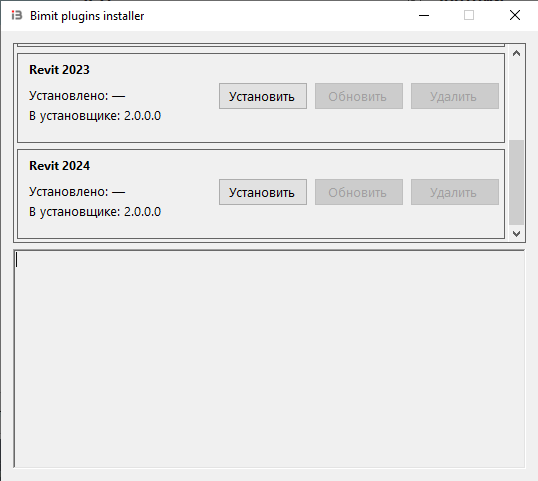

Перед началом установки плагина необходимо Скачать файл  и запустить BimitExport.exe.

Далее, в карточке с требуемой версией Revit нажать кнопку «Установить», если плагин устанавливается впервые, или «Обновить», если была установлена старая версия плагина.

Если необходимо установить плагин в несколько версий Revit, то необходимо повторить операцию запуска BimitExport.exe и выбор версии Revit для установки.

Обратите внимание! Если в момент установки Revit был запущен, его необходимо перезапустить.

При запуске Revit откроется окно, в котором необходимо выбрать «Всегда загружать».

Работа с плагином

При открытии Revit в верхней панели появится вкладка с плагином «BIMIT».

Далее нажать кнопку «Экспорт».

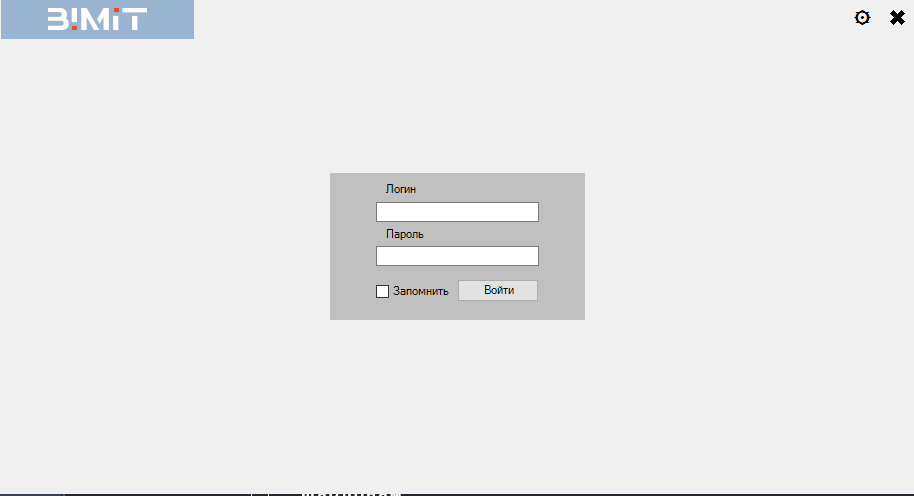

При запуске плагина необходимо ввести логин и пароль от учетной записи BIMIT и нажать кнопку «Войти».

Для последующего автоматического входа логин и пароль можно сохранить. Для этого необходимо отметить чекбокс «Запомнить».

Обратите внимание! Вход в учетную запись возможен только через email (не через соцсети).

Подробную информацию как убрать привязку аккаунта в Bimit к социальным сетям можно найти по ссылке.

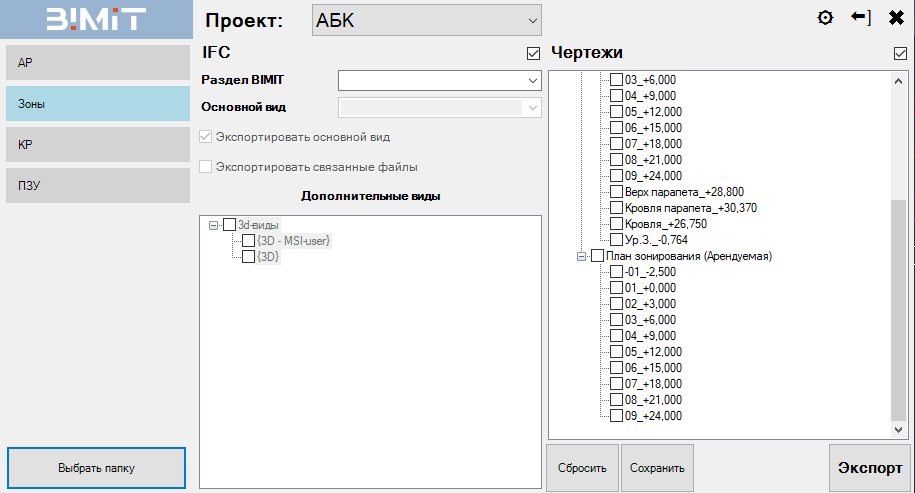

Далее, в пункте «Проект" из выпадающего списка необходимо выбрать проект из BIMIT. В данном списке будут подгружены все проекты пользователя.

Обратите внимание! Если при открытии списка в пункте «Проект" список пустой, то  необходимо создать проект или получить доступ к проекту. Выбор проекта обязателен. Без выбора проекта экспорт недоступен.

После выбора проекта в пункте «Раздел Bimit»необходимо выбрать раздел проекта, куда будут загружены файлы. «Раздел Bimit» - это раздел, в который будет загружена IFC как новая ревизия. Новые разделы добавляются в Bimit. После добавления раздела необходимо заново открыть окно плагина. Обязательный параметр для экспорта IFC.

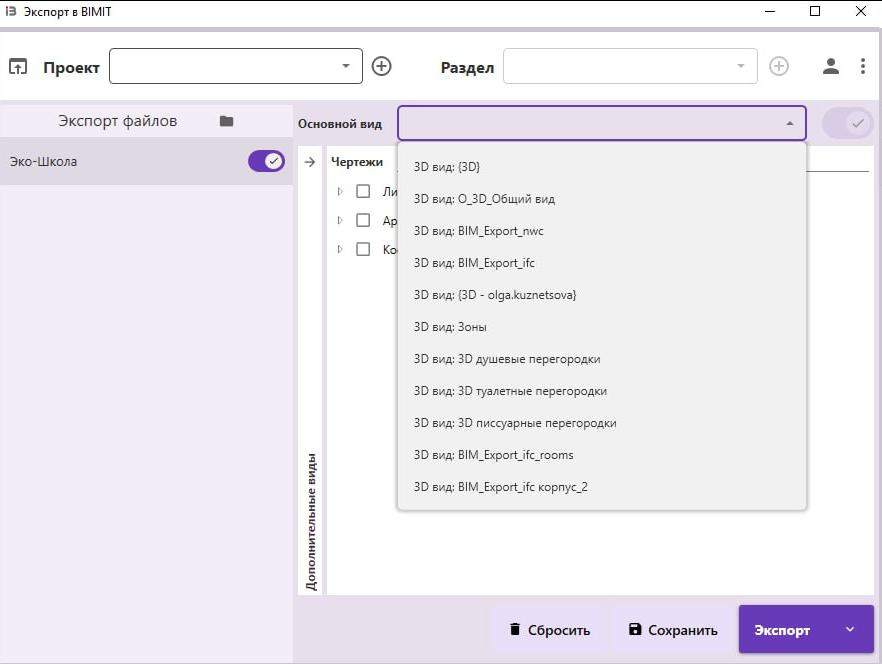

Далее необходимо выбрать «Основной вид» - вид, на основании которого будет собрана IFC.  Выбор данного пункта обязателен для экспорта IFC.

Опция «Экспортировать основной вид»  включена по умолчанию и позволяет включить/отключить экспорт основного 3d-вида.

Опция «Экспортировать связанные файлы» находится в разработке.

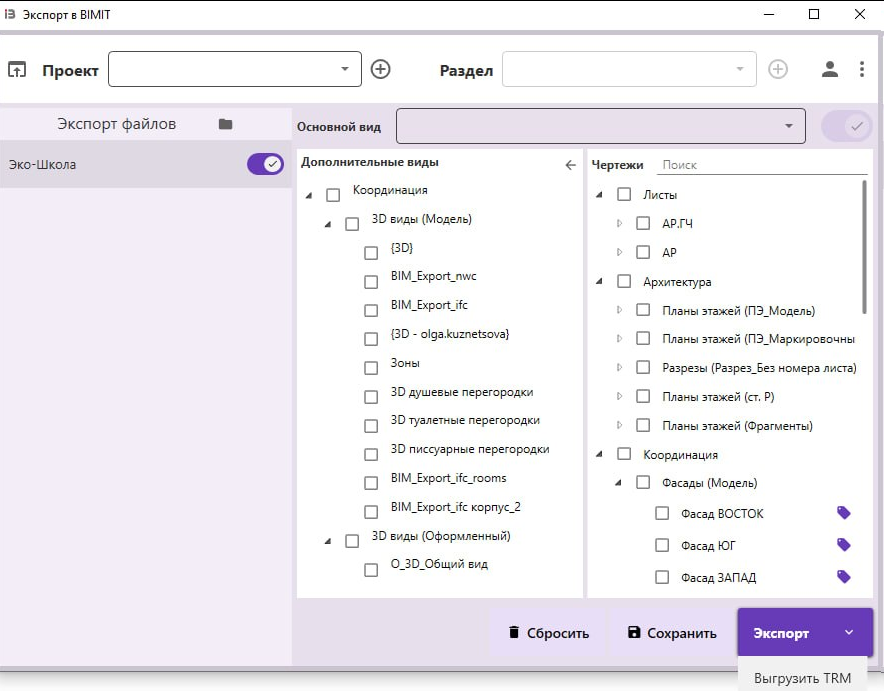

Для экспорта дополнительных видов необходимо отметить требуемые с помощью чекбокса. Дополнительные виды будут экспортированы в подразделы (не в основной раздел).

Данные подразделы будут созданы автоматически.

При загрузке пакета файлов через кнопку «Выбор папки» необходимо произвести все настройки (выбор проекта, раздела, основного вида, дополнительных видом и чертежей) для каждого файла отдельно.

Экспорт чертежей

Дополнительно можно произвести выгрузку связанных чертежей, которые будут автоматически совмещены с моделью и появятся в разделе «Совмещенные чертежи» в системе Bimit.

рис

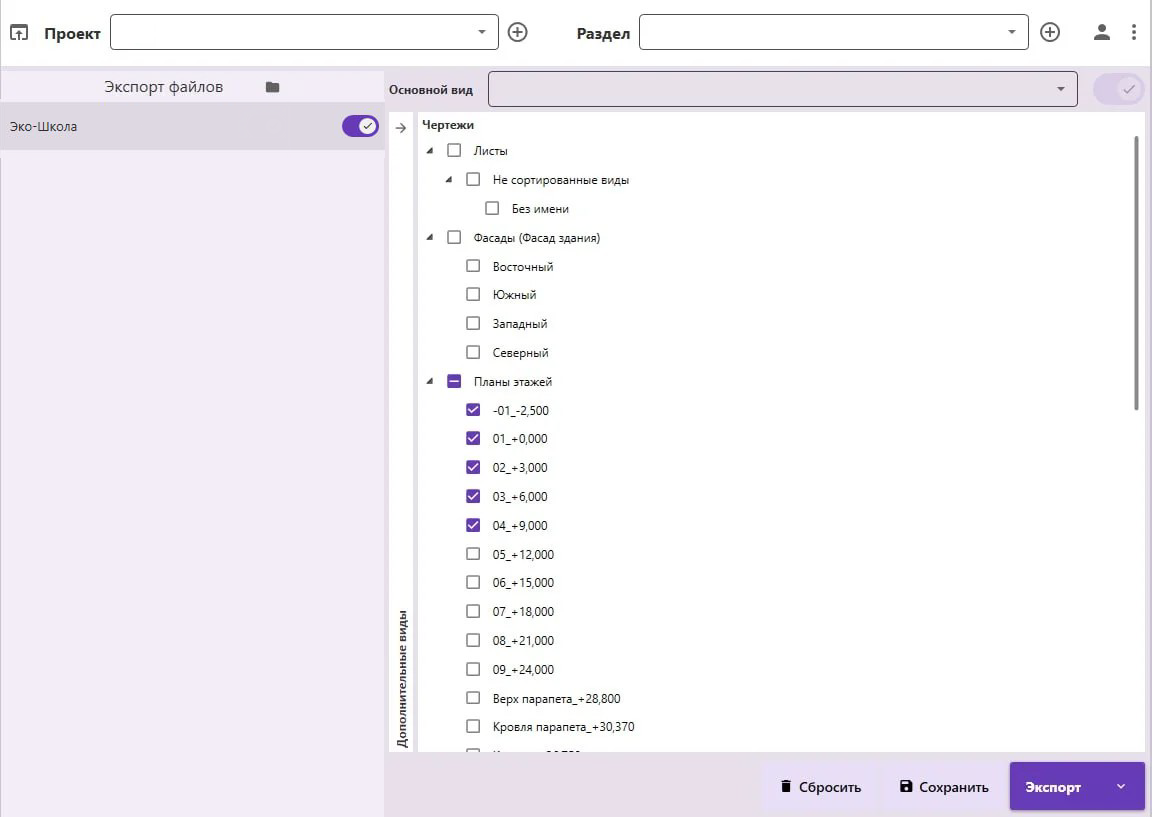

Для экспорта чертежей необходимо выбрать необходимые из раздела «Чертежи» (правая часть окна плагина). Возможен множественный выбор или выбор категории в целом.

При выборе пункта «Книги» оформленные в книги чертежи экспортируются всем комплектом и появляются в разделе «Чертежи (2D)» в системе Bimit.

Для экспорта в BIMIT выбранных чертежей и 3d-видов необходимо нажать кнопку «Экспорт».

Дополнительные настройки экспорта IFC

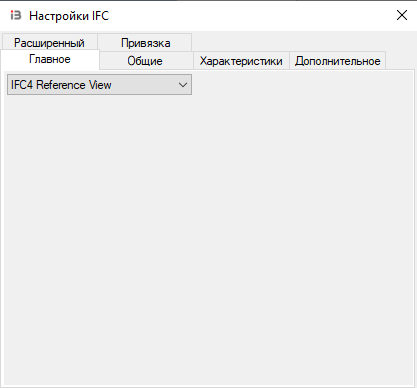

Для управления расширенными настройки экспорта IFC необходимо нажать на иконку «Дополнительно (шестеренка)» в правом верхнем углу.

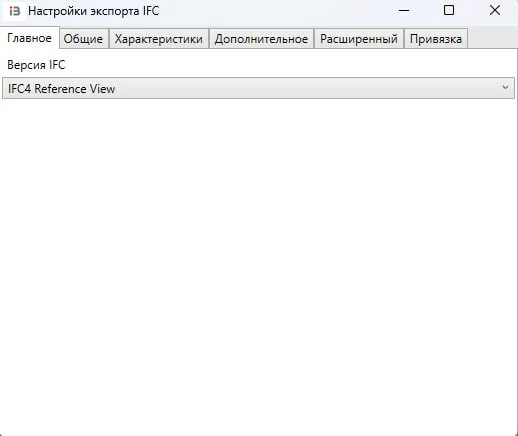

Расширенные настройки сгруппированы во вкладки, по аналогии с настройками экспорта IFC в самом Revit.

Сохранение и сброс конфигурации

Плагин позволяет сохранить настройки по нажатию кнопки «Сохранить». При следующем запуске Revit или плагина по текущей модели – настройки будут загружены. Для сохранения необходимо нажать кнопку «Сохранить».

Сохраняются выбранные виды, настройки IFC, проект, раздел BIMIT и основной вид.

Для сброса настроек – используется кнопка «Сбросить».

Экспорт нескольких моделей

Для экспорта моделей выбирается папка, в которой лежит несколько файлов Revit.

После клика на кнопку «Выбрать папку» необходимо найти папку с файлами и выбрать любой из них.

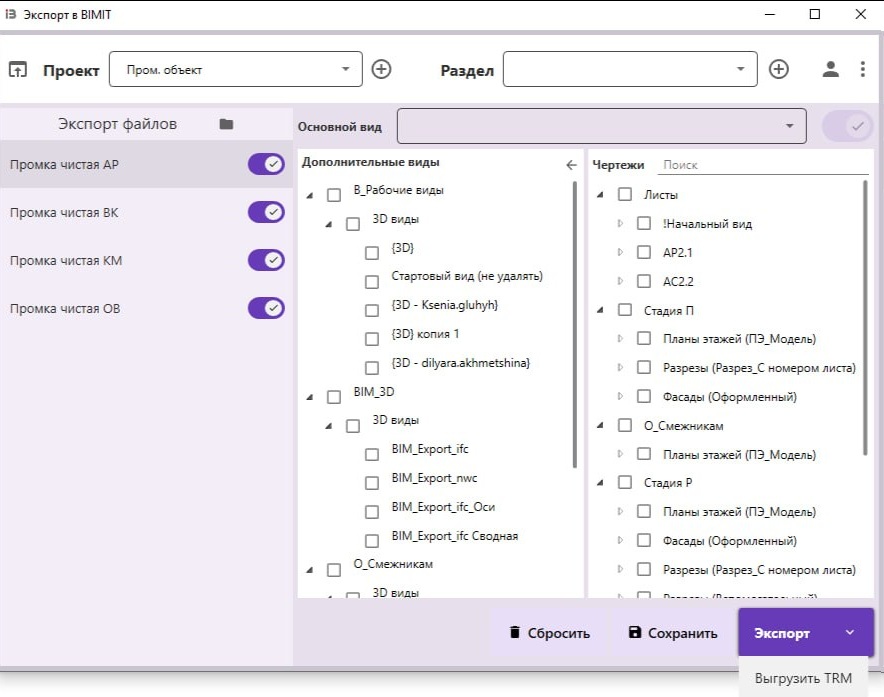

После этого в левой части плагина появятся кнопки для выбора файла модели. Для каждой из  них будут свои настройки экспорта, общим для них будет проект.

После настройки всех моделей при нажатии кнопки «Экспорт» все отмеченные виды будут отправлены в BIMIT.

Важно! Проект для всех моделей в папке будет установлен один и тот же.

Меню

 - настройки экспорта в IFC

 - выход из учетной записи BIMIT

 - закрытие плагина
