04_Экспорт в формат IFC из Civil 3D

Last modified by Bimit Administrator on 02.03.2026, 12:27

Программа работает с версией IFC2х3 и IFC4. В качестве основной структуры файла IFC передается иерархия Комплекс, в качестве альтернативных структур используются группы.

Примечание – Для корректного экспорта в IFC сложных тяжелых 3D-объектов, которые были получены путем импорта различных форматов в Model Studio CS (например, модели оборудования от завода-изготовителя) требуется такие объекты предварительно правильно подготовить. В Model Studio CS импортированные 3D-модели необходимо пересоздать как непараметрическое оборудование командой "Мастер оборудования". При этом оборудование не должно иметь внутренней структуры: все блоки внутри главного блока должны быть предварительно разбиты командой "Разбивка".

Процесс экспорта в формат IFC

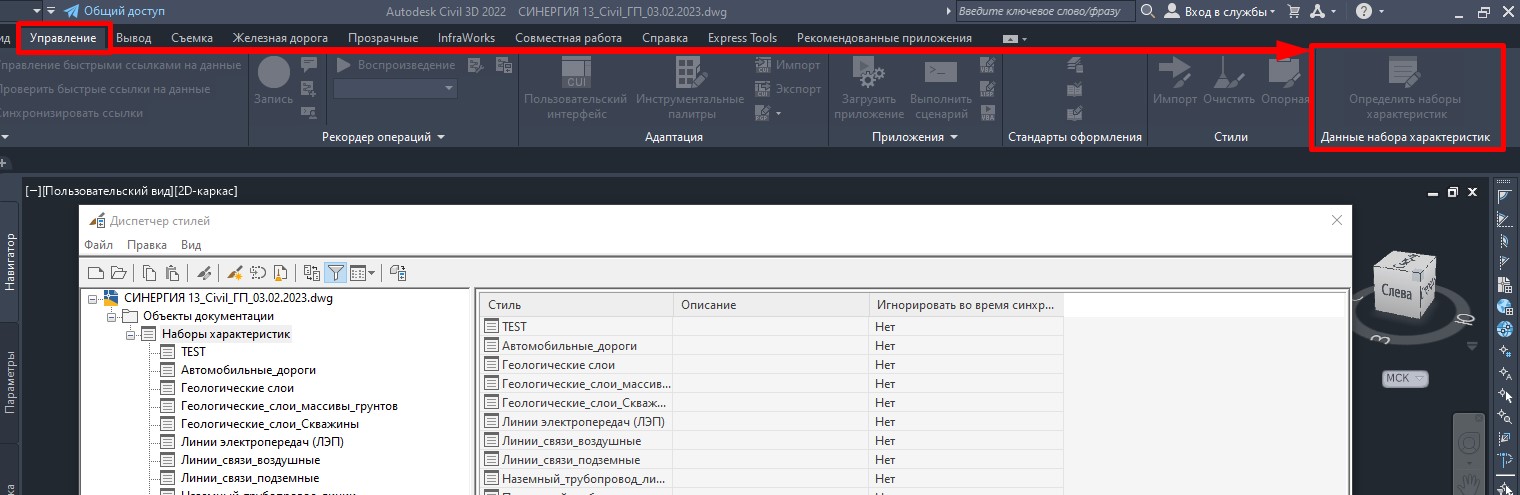

1. Перейти на вкладку «Управление», выбрать «Определить наборы характеристик»

Здесь можно управлять ранее созданными наборами, либо создать новый.

2. Нажать правой кнопкой мыши по «Наборы характеристик», выбрать «Создать» для создания нового набора/стиля. Указать имя.

Имя нового набора — это имя группы атрибутов в IFC.

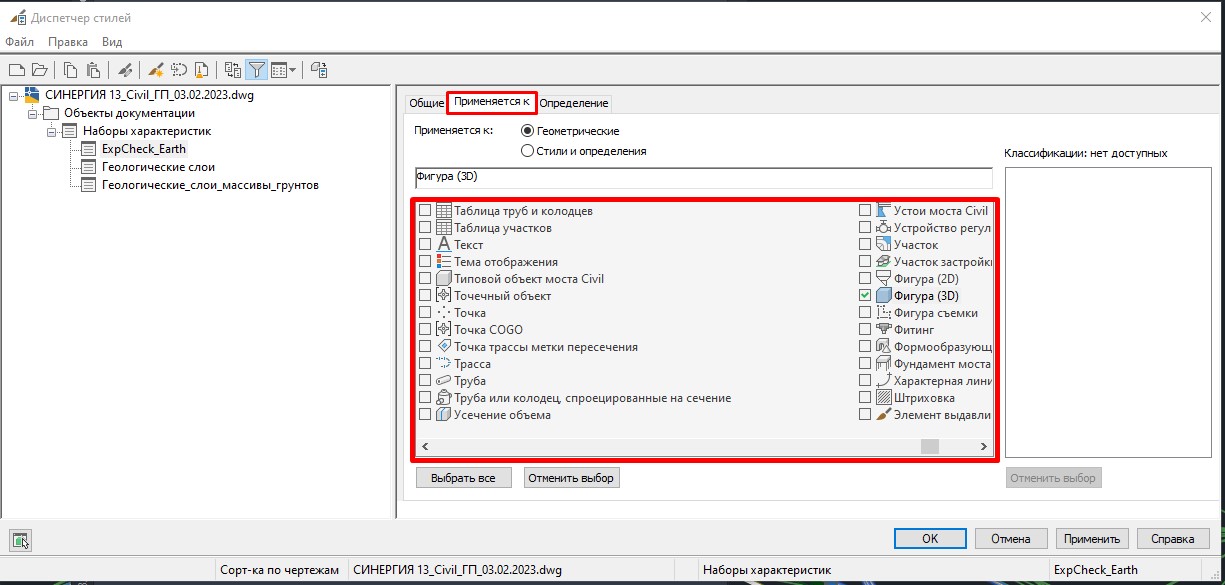

3. Выбрать созданный набор. На вкладке «Применяется к» выбрать категории элементов, к которым необходимо будет добавить данный набор атрибутов. В примере выбрано «Фигура 3D»

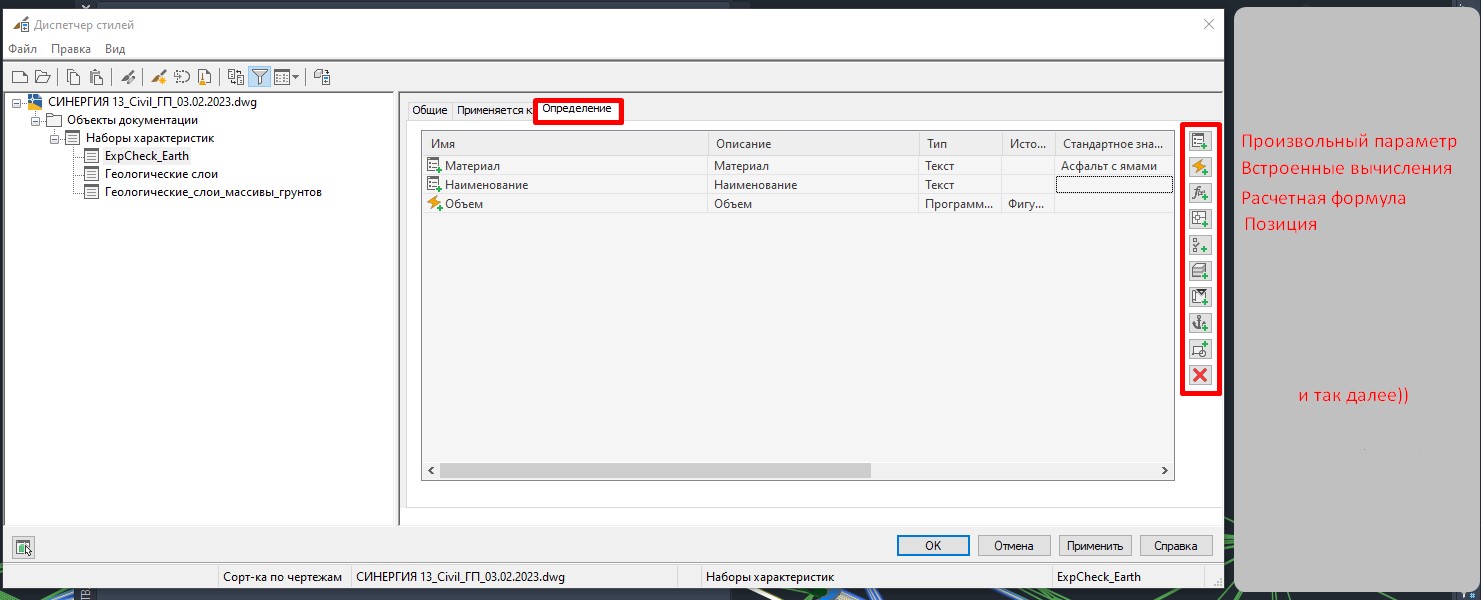

4. На вкладке «Определение» создать атрибуты, которые необходимо будет добавить к элементам.

После этого можно указать тип данных параметра, значение по умолчанию и т.д.

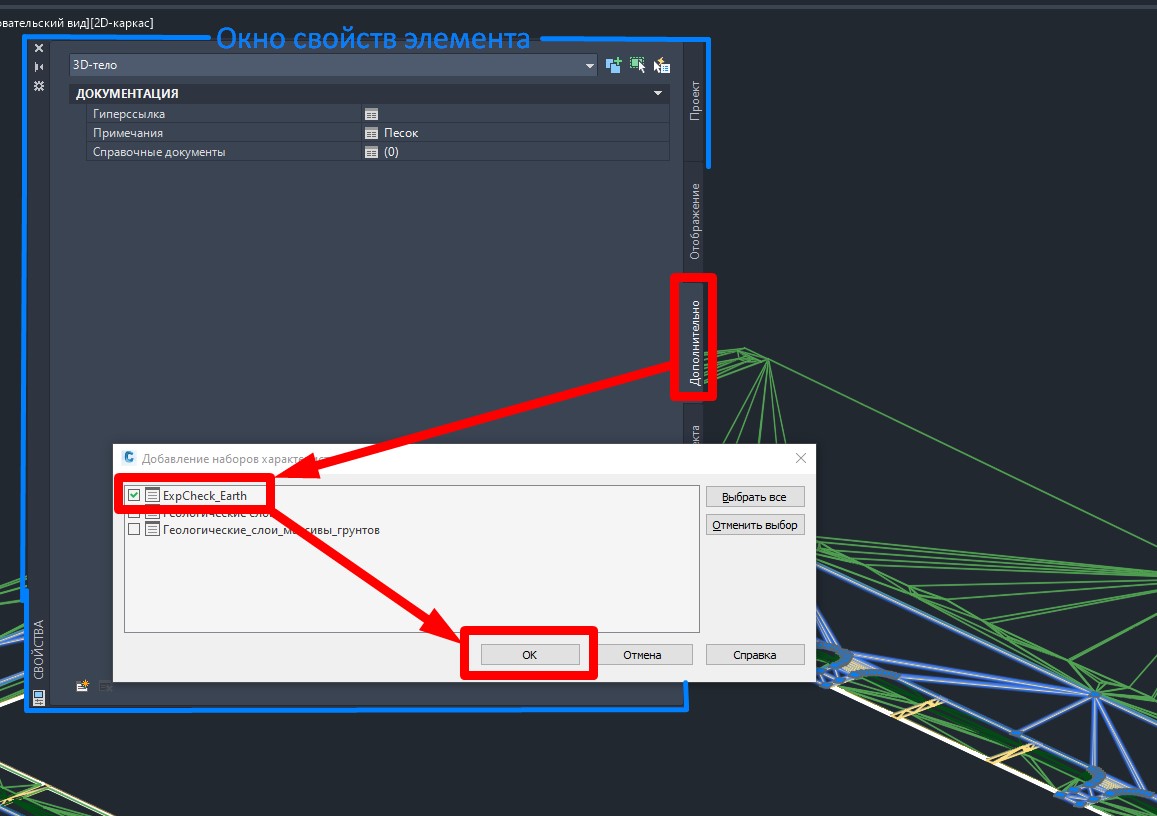

5. Выбрать элемент на виде. Открыть свойства, перейти на вкладку «Дополнительно». Нажать значок слева снизу и выбрать те наборы, которые нужно добавить к элементу.

Тут появляются только те наборы, которые определены для данной категории элементов.

Если нет нужного набора, то необходимо вернуться к пункту 3 данного руководства.

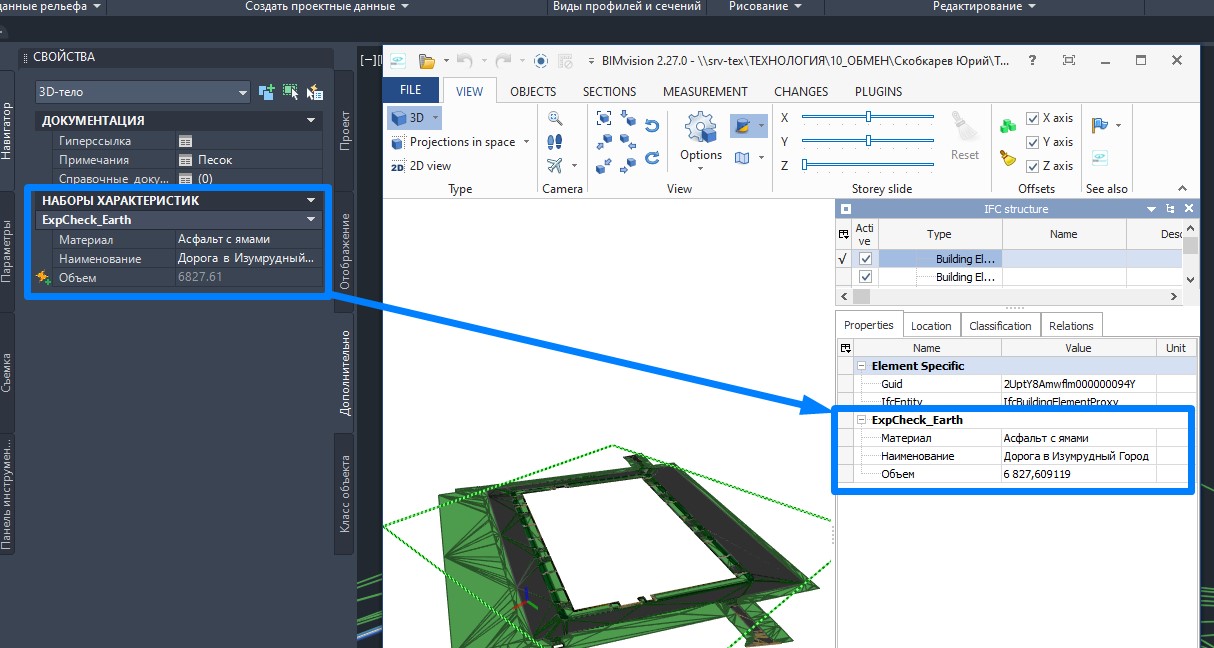

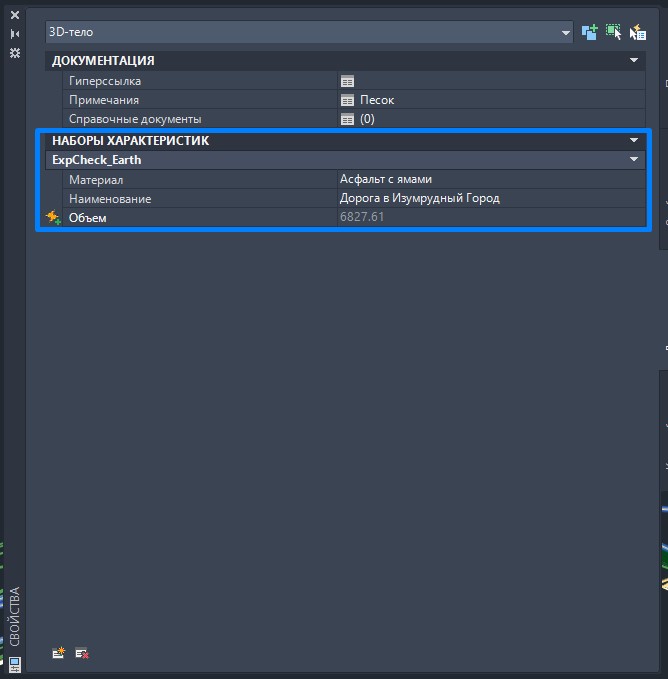

6. После этого появится группа с параметрами, которые создавались выше. Параметры можно будет заполнить.

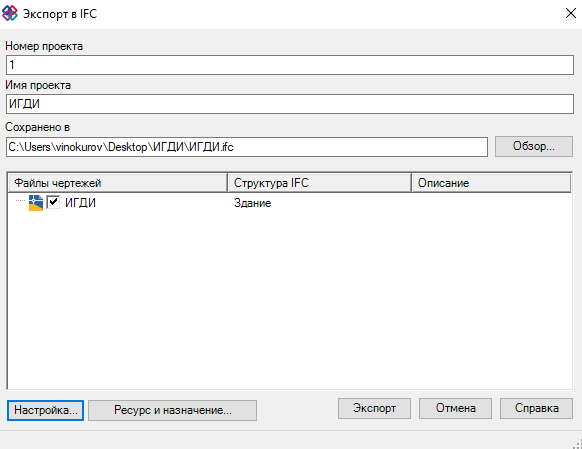

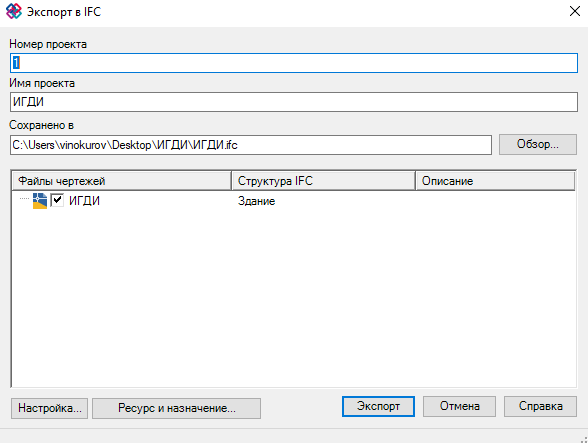

7. Экспорт модели.

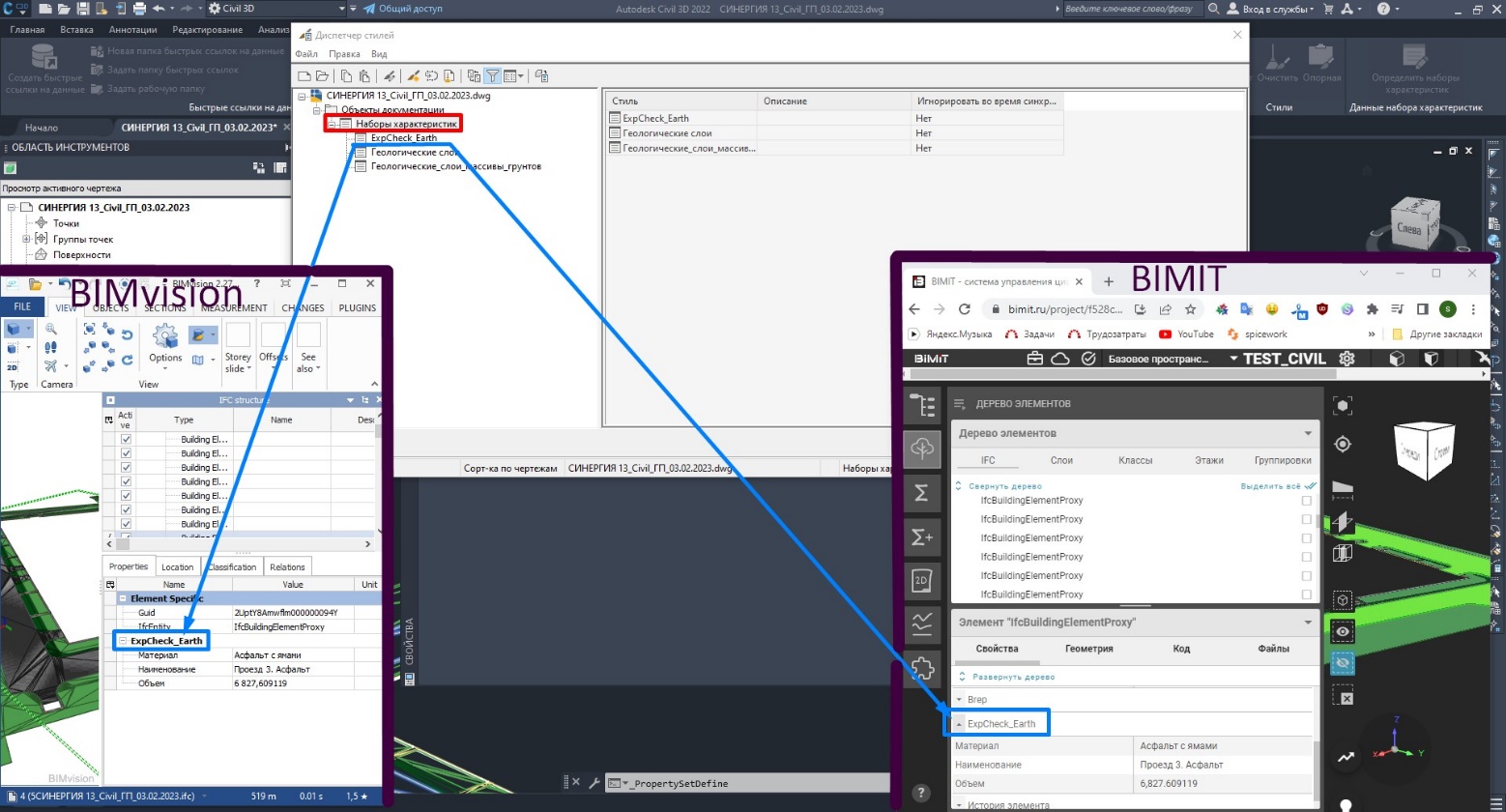

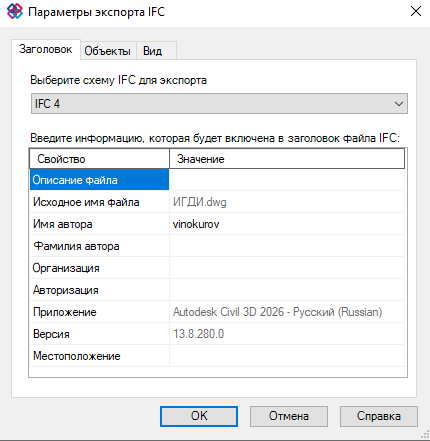

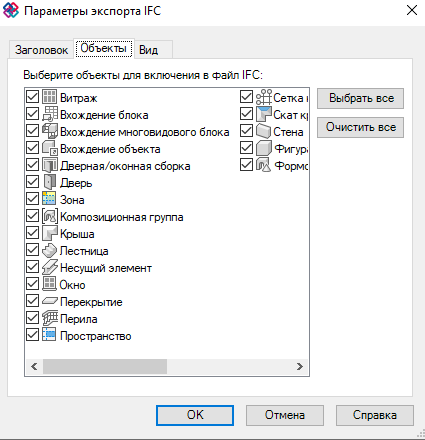

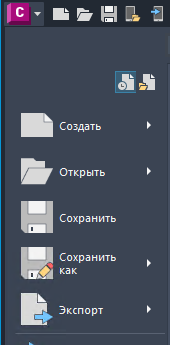

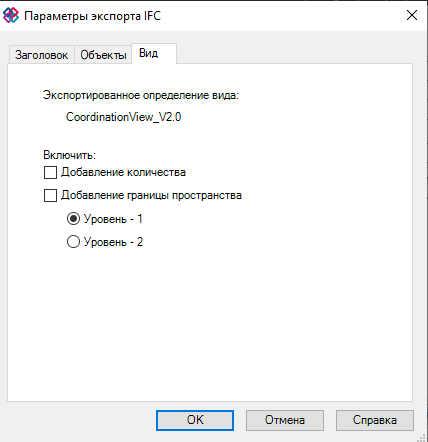

Главная > Экспорт > IFC. В настройках выбрать схему IFC, объекты, которые нужно экспортировать. Вкладку «Вид» оставить без изменений. Проверить выгрузку параметров в IFC файле
