05_Панель свойств элемента

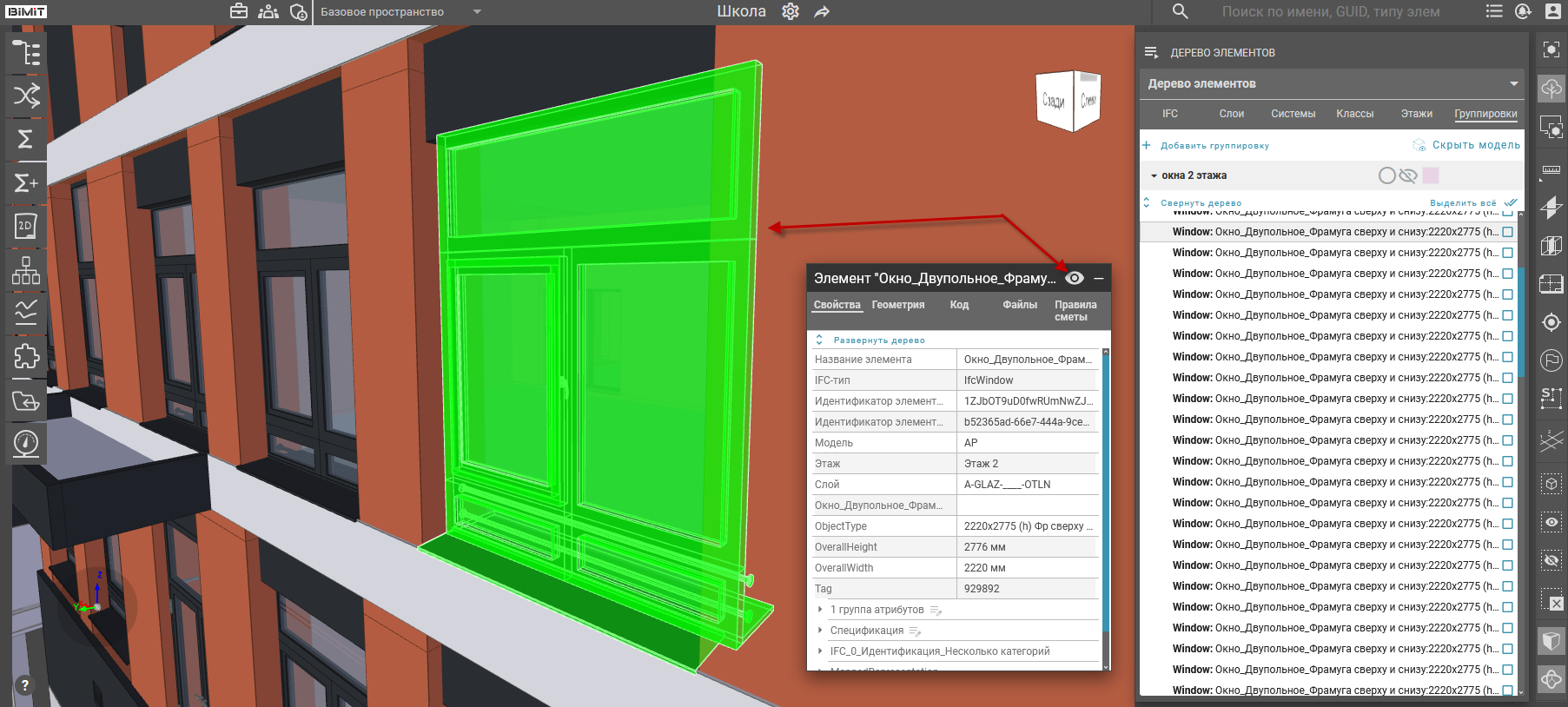

При клике на элемент на модели или в дереве элементов открывается панель свойств с полной информацией об элементе.

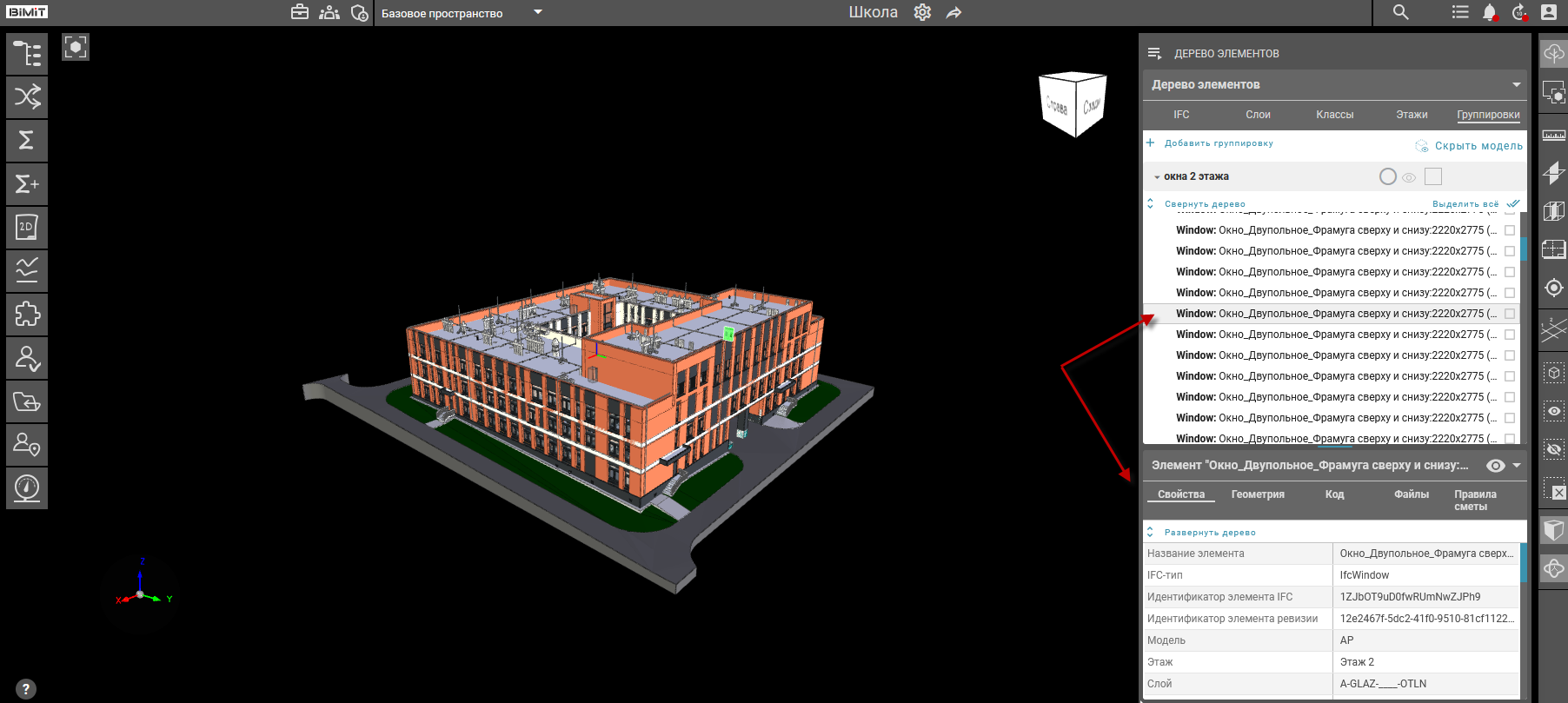

Данная панель доступна для просмотра в «Дереве элементов», «Коллизиях», «Классификаторе» и «ВОРМ».

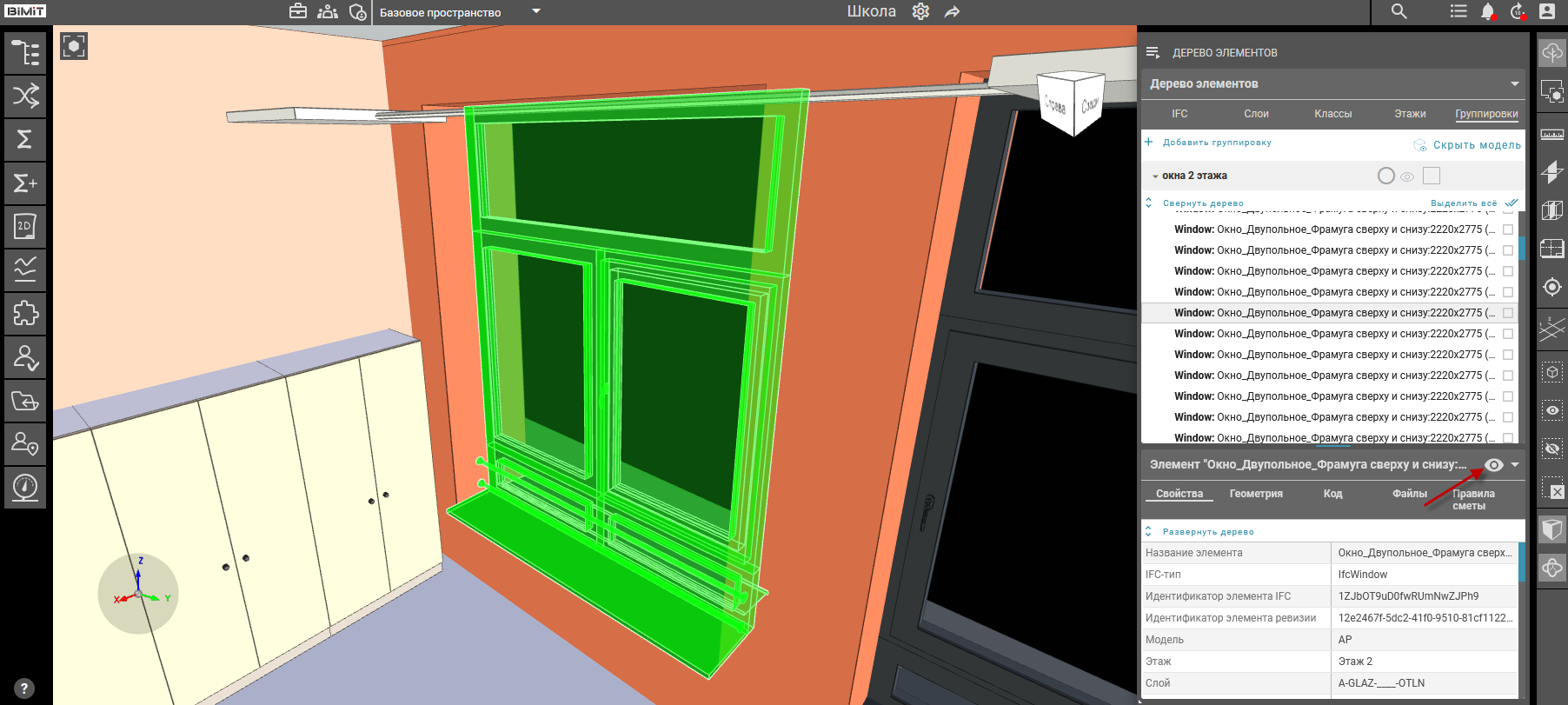

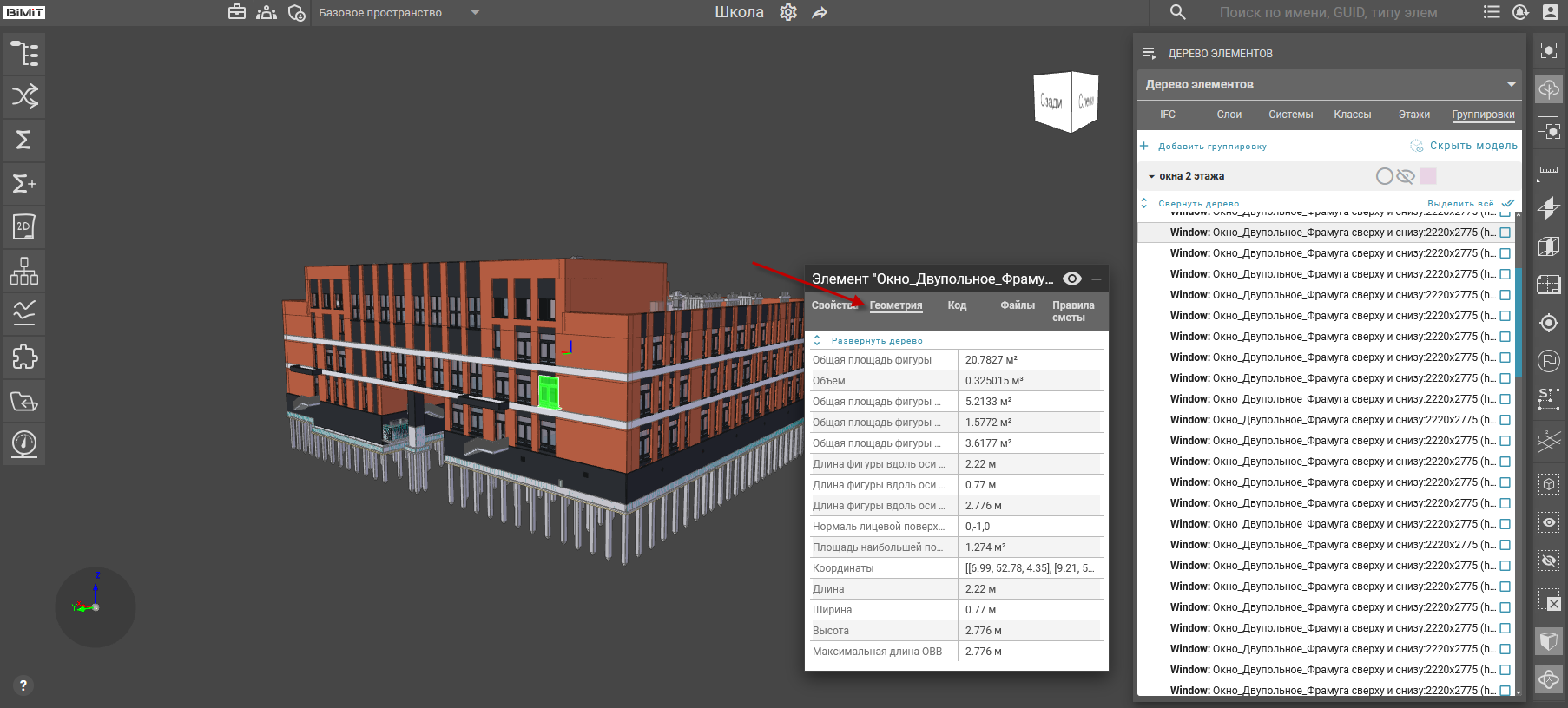

При клике на кнопку «Приблизить к элементу» происходит автоматическая фокусировка на выбранном элементе, с масштабированием его в рабочей области.

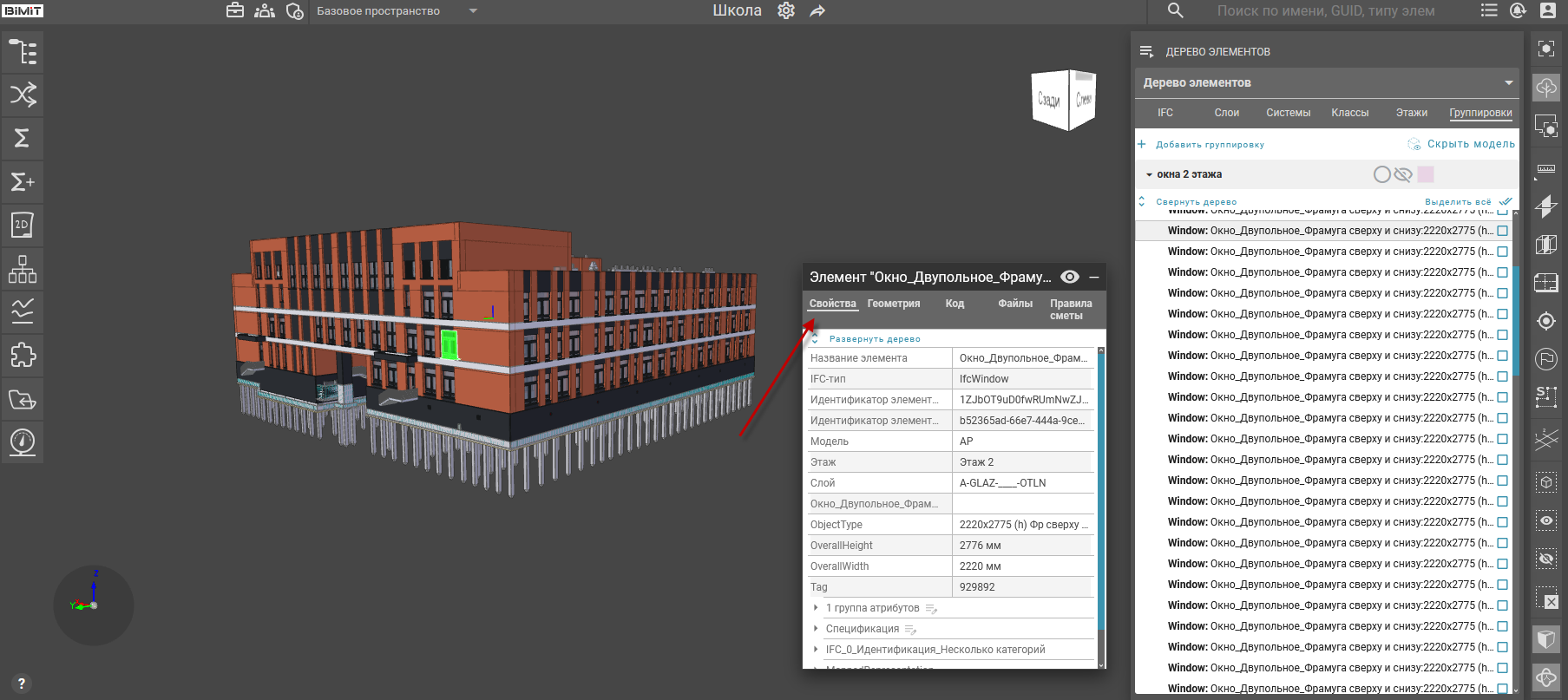

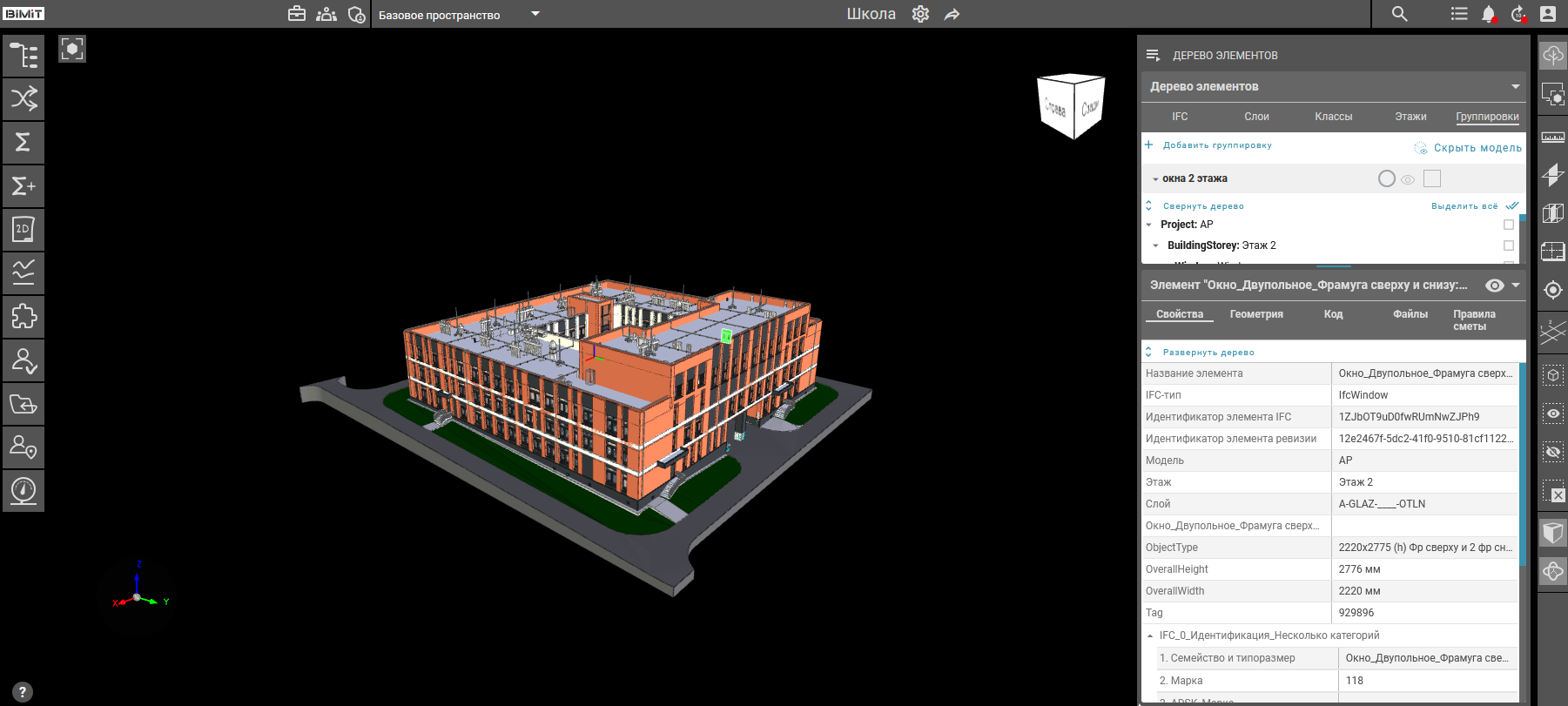

Во вкладке «Свойства» отображаются все основные и пользовательские свойства элемента, переданные из IFC-файла или добавленные через внутренний инструмент «Универсальные атрибуты».

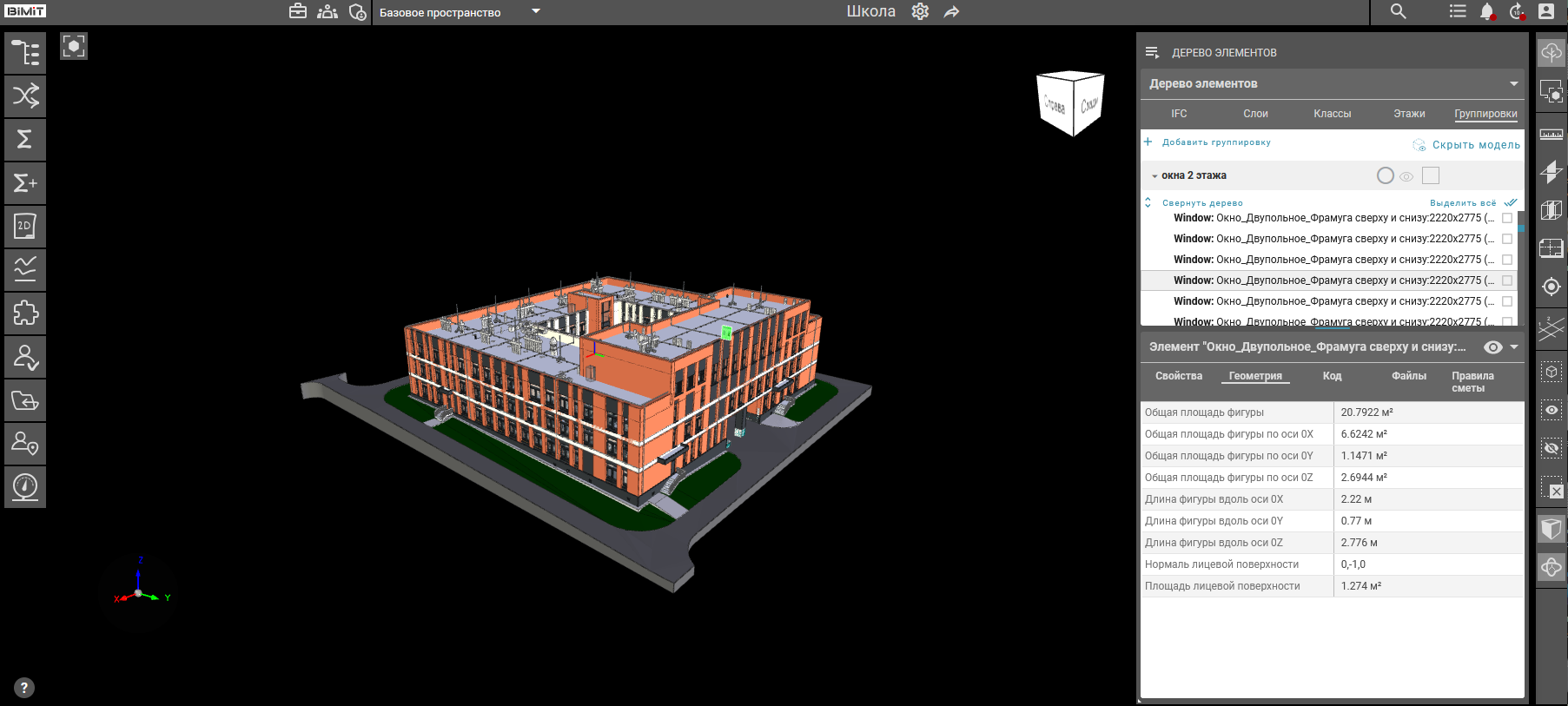

Во вкладке «Геометрия» отображаются данные, которые были рассчитаны при загрузке модели.

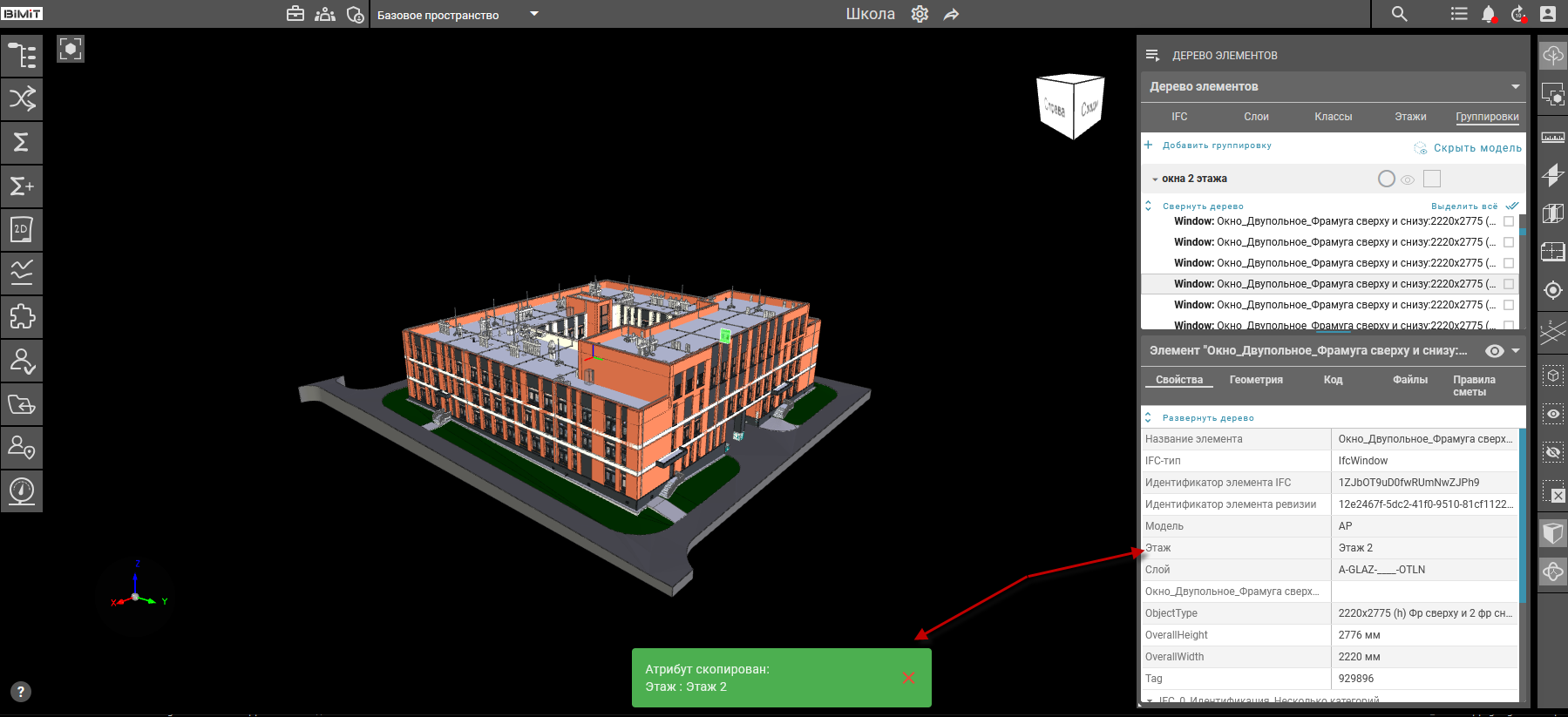

Любые значения из вкладок «Свойства» и «Геометрия» доступны для копирования через ПКМ и последующего использования при создании условий отбора.

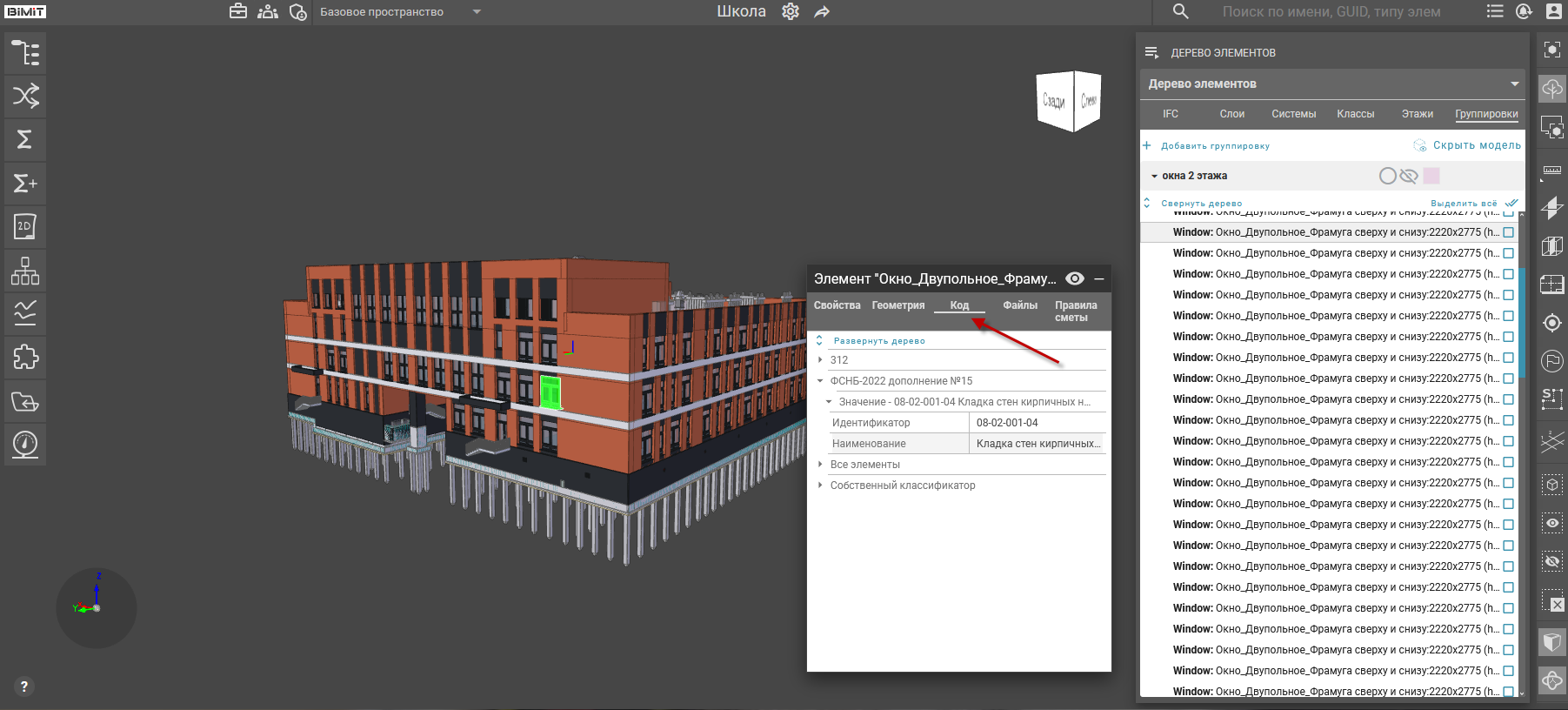

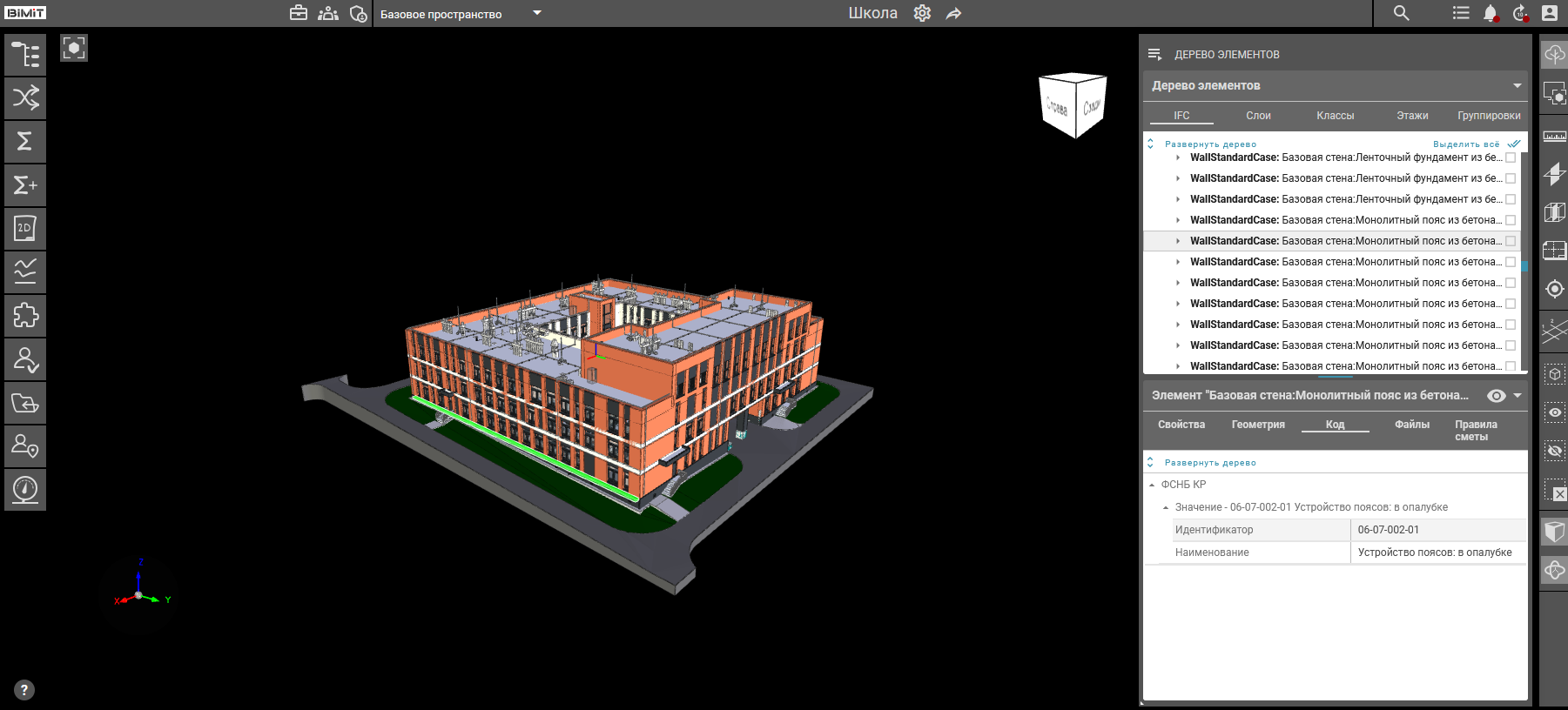

При выборе элемента модели, который содержится в правилах классификатора, во вкладке «Код» отображается название классификатора, а также код и название класса.

Обратите внимание! Данная информация будет выводится только после того как классификатор будет «классифицирован по модели» (подробная информация о процессе «Классификация по модели» представлена в разделе документации «Классификация».

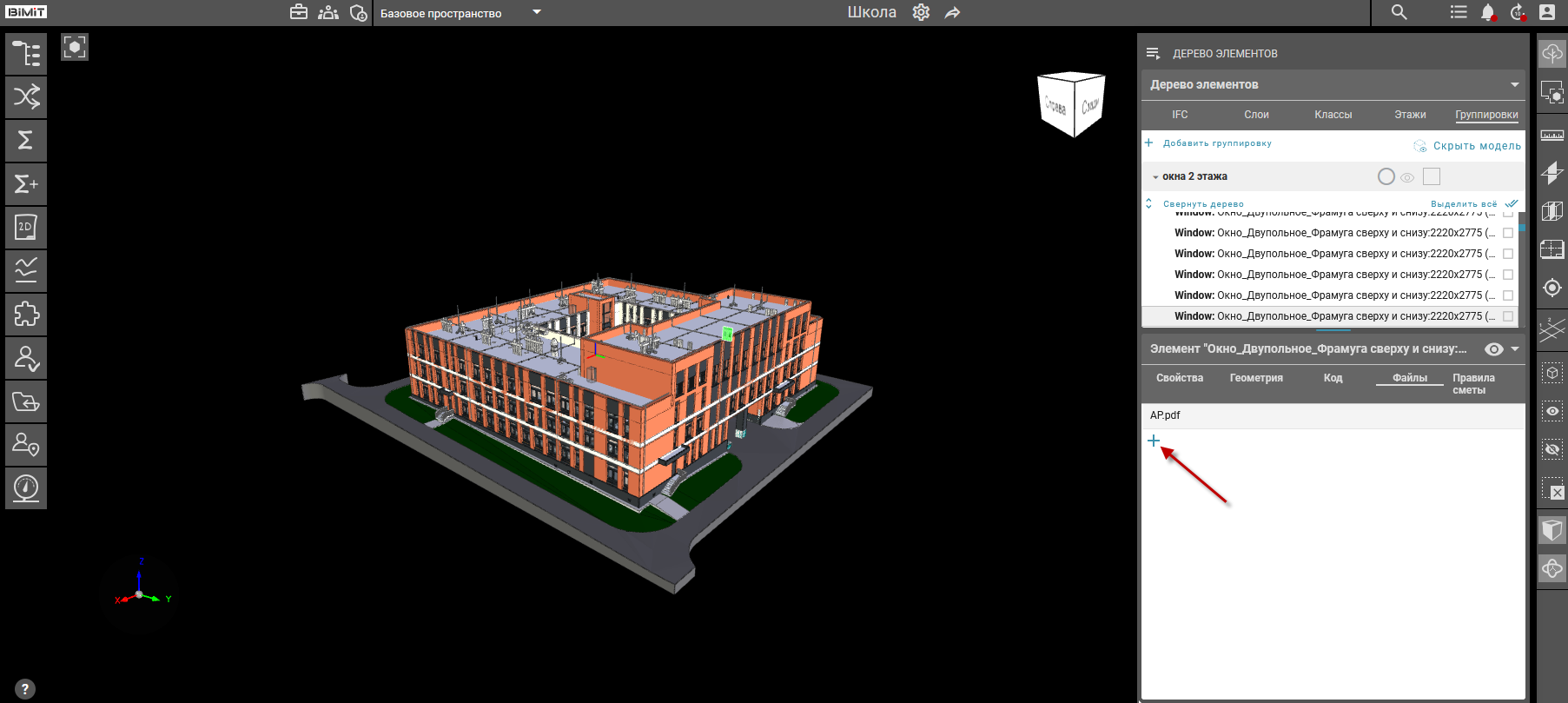

Во вкладке «Файлы» реализована возможность прикрепления документов к выбранному элементу модели. Для добавления файлов используется кнопка «+», открывающая стандартный диалог выбора документов с рабочего стола пользователя. Доступ к документу предоставляется всем участникам проекта.

Прикрепленный документ отображается в виде строки с названием документа и кнопками управления «Скачать» и «Удалить».

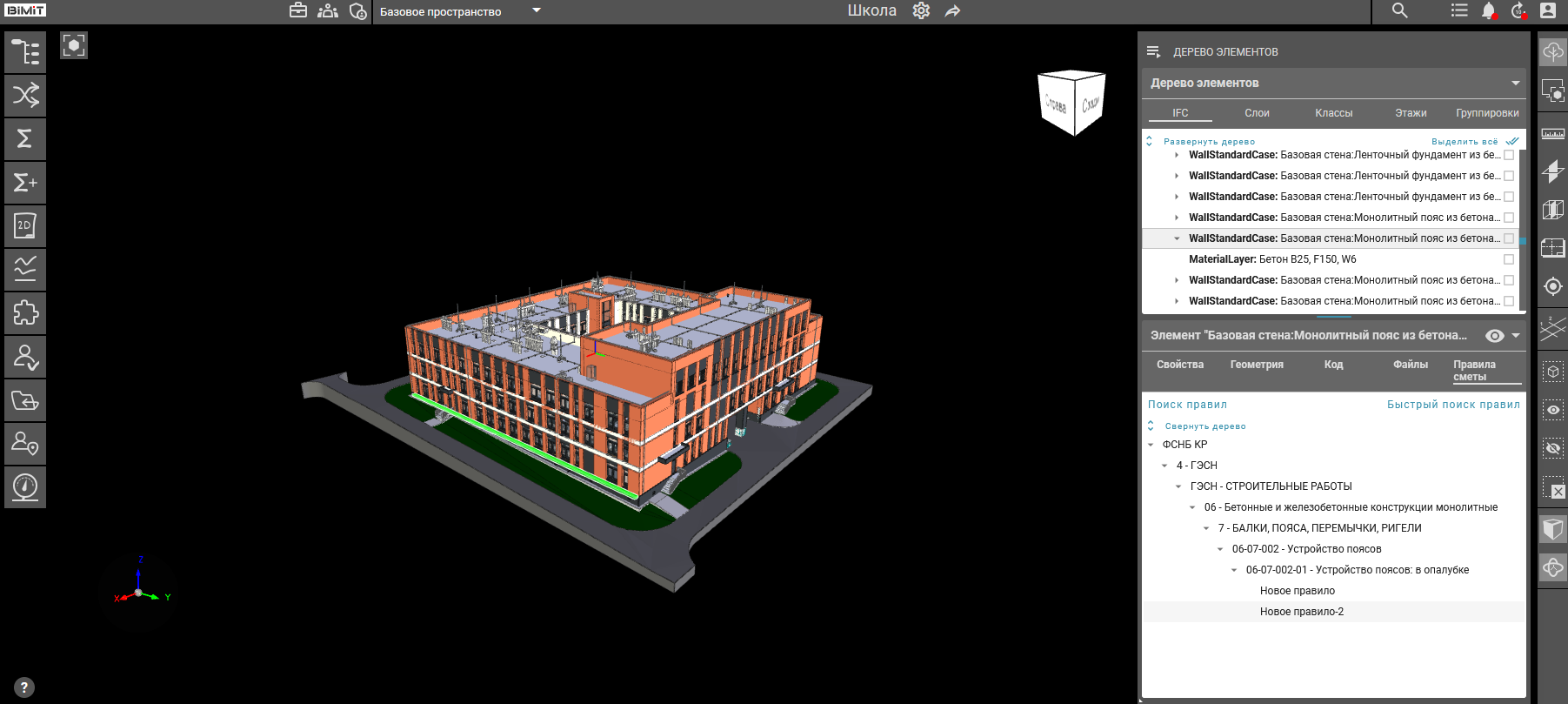

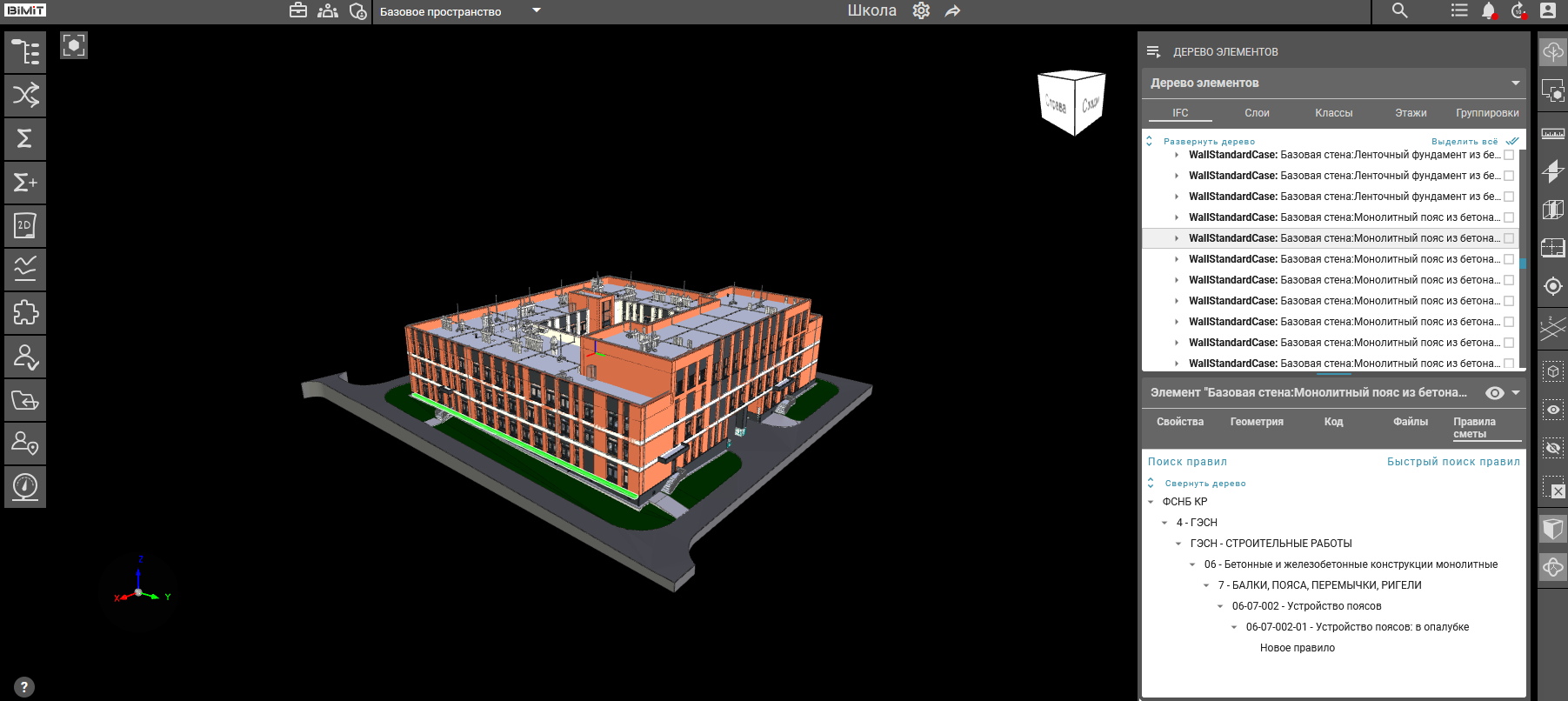

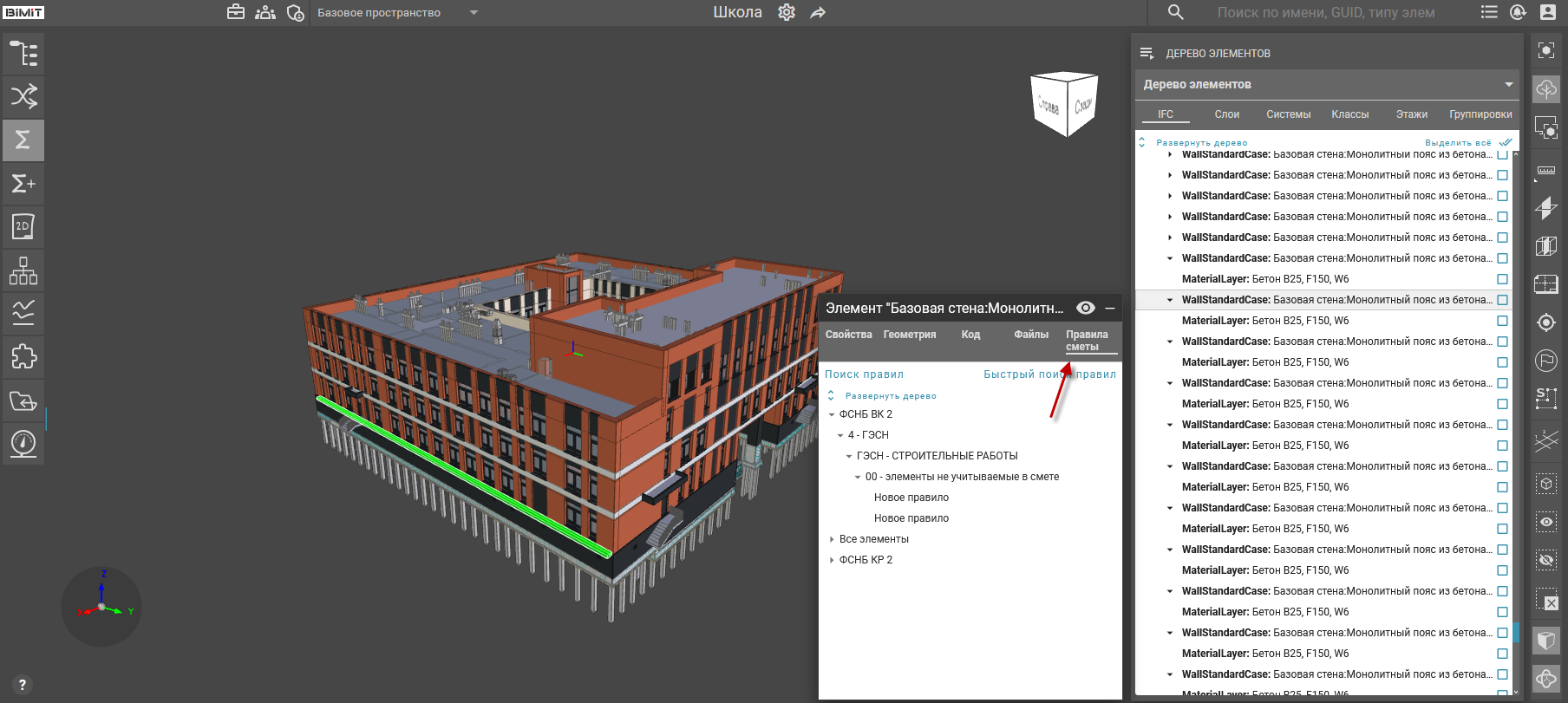

Во вкладке «Правила сметы» доступен поиск правил, в которых участвует выбранный элемент.

При клике по кнопке «Поиск правила» происходит проверка всех созданных в разделе «Классификация» правил. Правила, в которых участвует выбранный элемент, отобразятся списком.

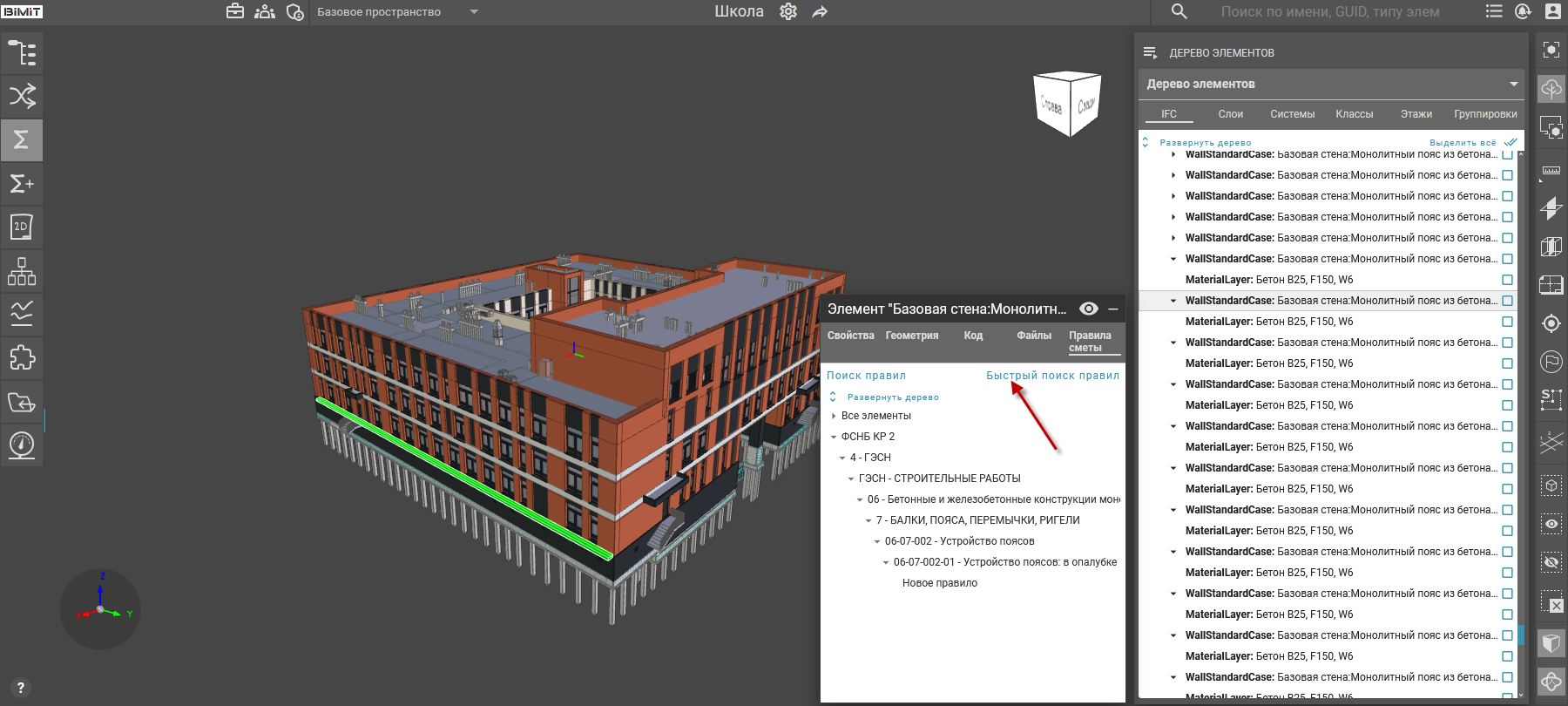

При клике по кнопке «Быстрый поиск» происходит проверка по классифицированным правилам.

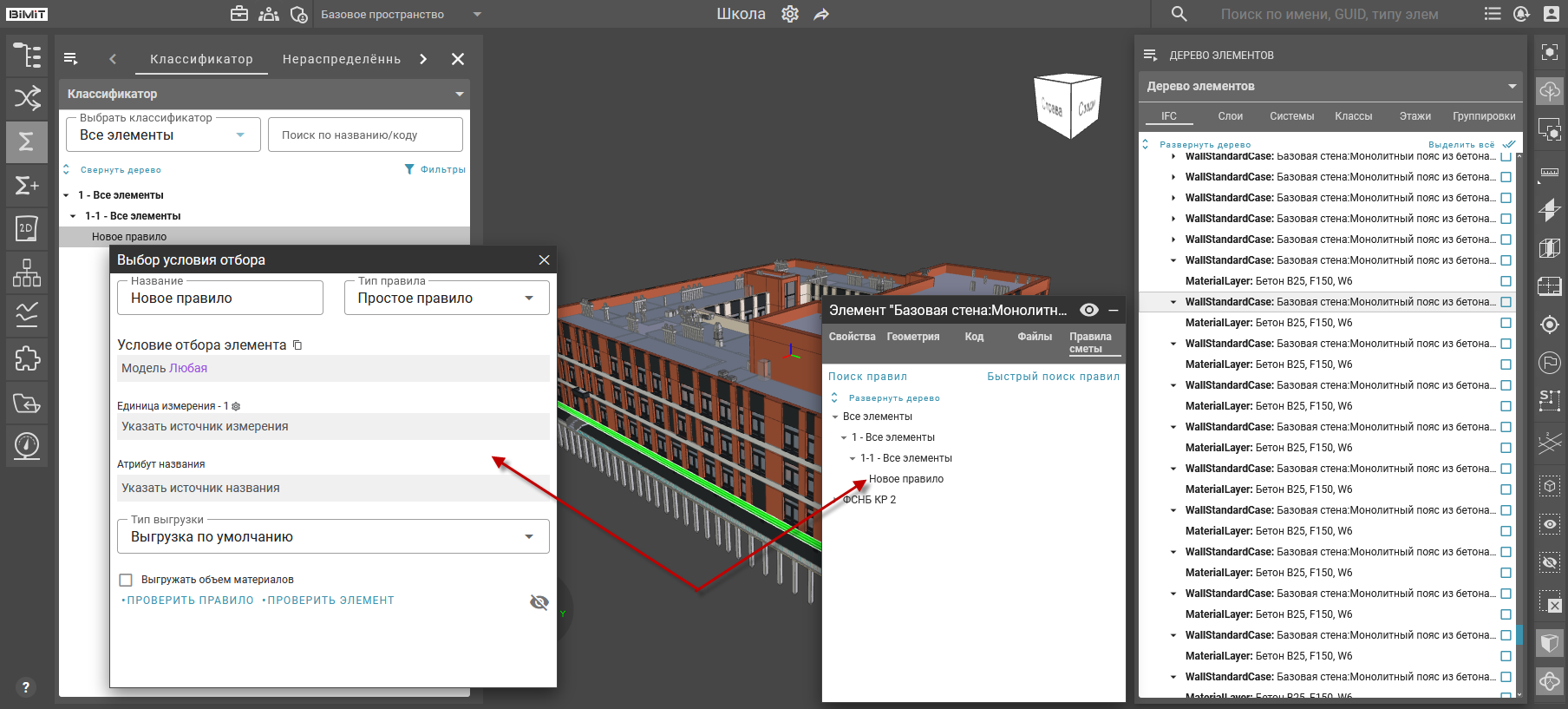

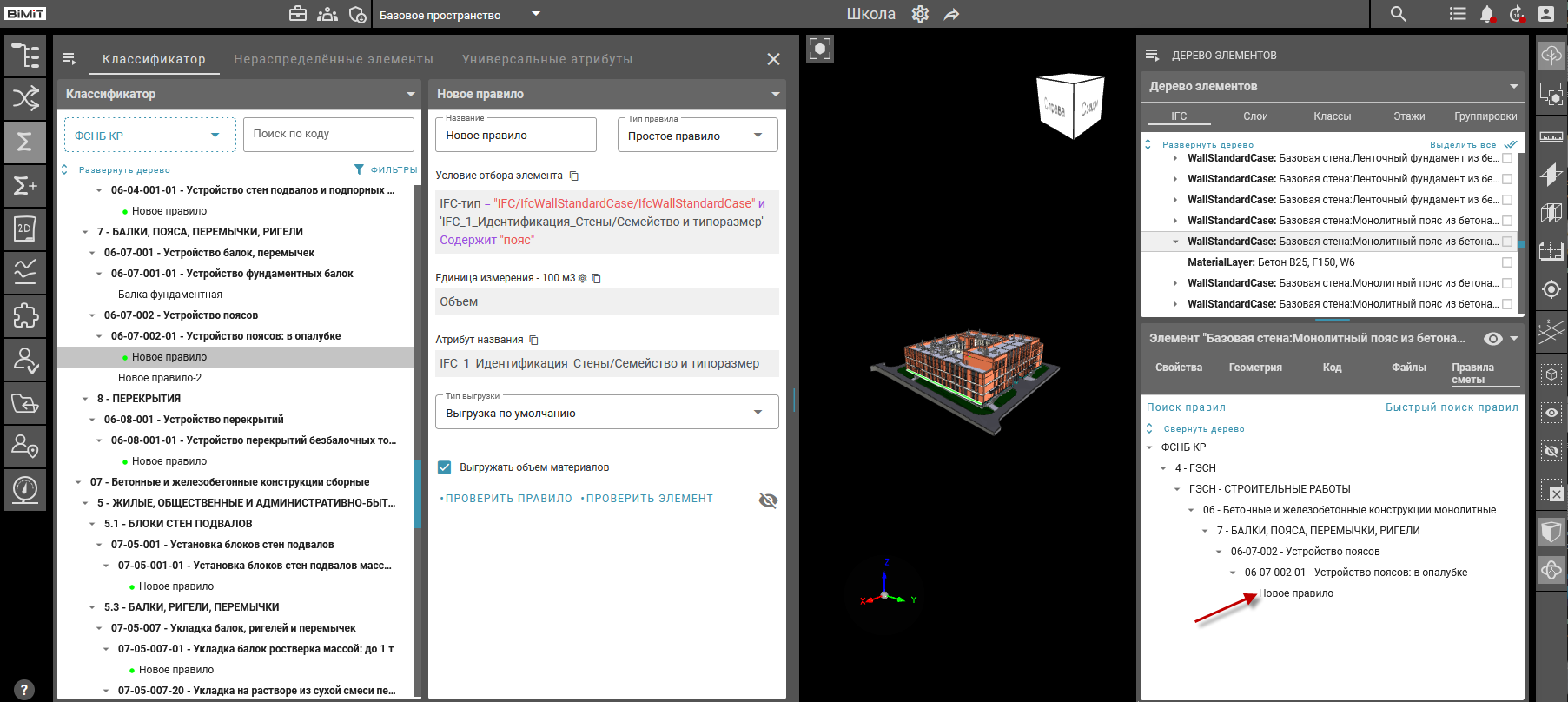

При клике на правило открывается раздел классификатора с данным правилом.
