03_Настройка таблицы коллизий

При активации элементов в блоке «Дерево коллизий» автоматически формируется таблица «Коллизии», содержащая список коллизий, соответствующих выделенному разделу.

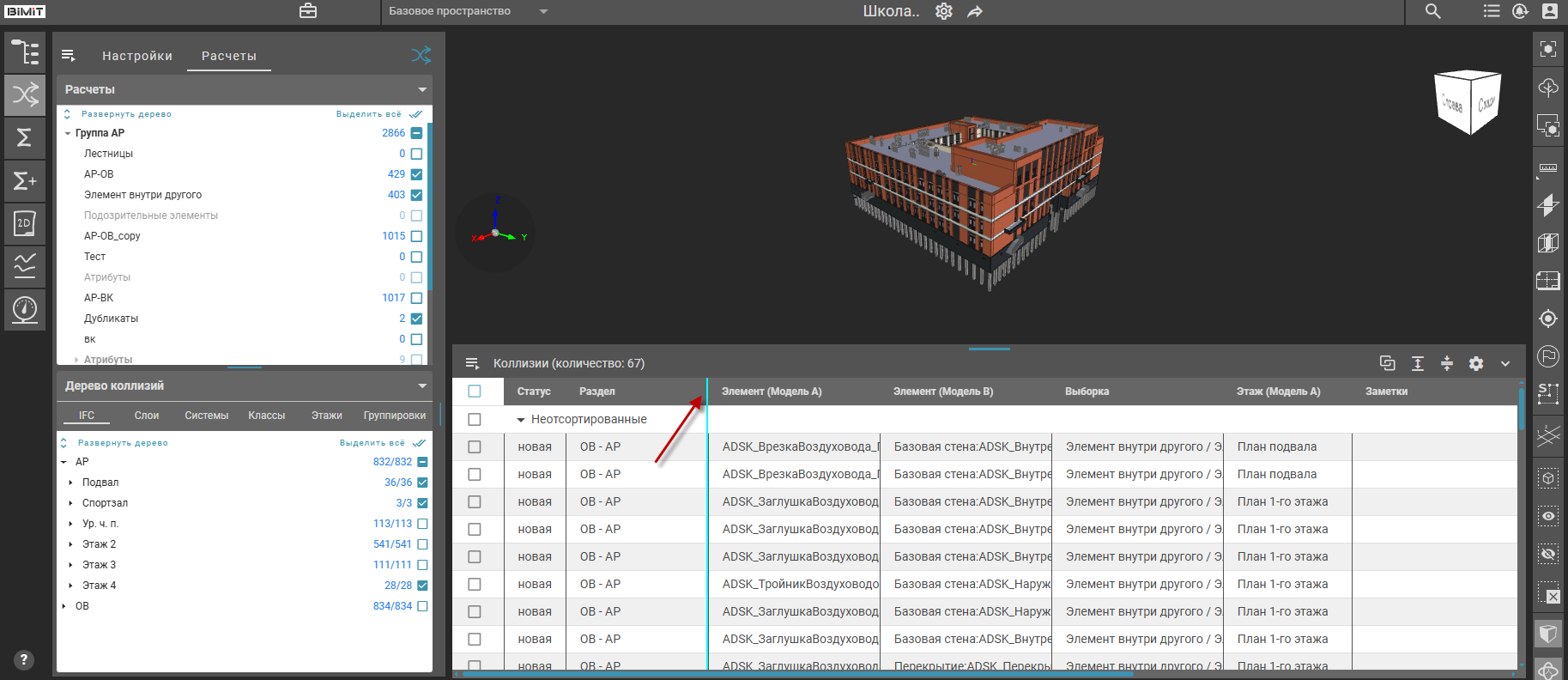

Интерфейс таблицы коллизий позволяет управлять отображением таблицы через ручное изменение ширины колонок. Изменяемая граница подсвечивается при наведении.

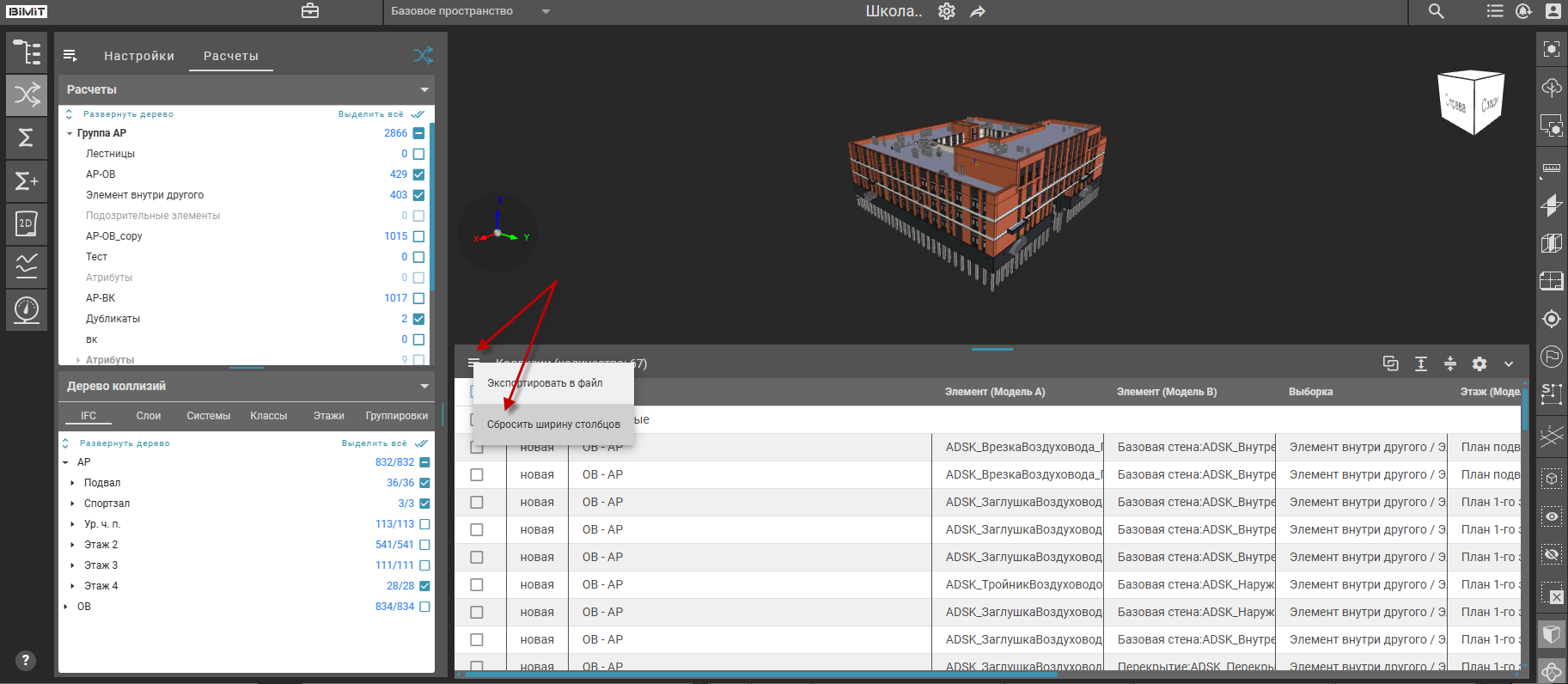

Возврат к первоначальным настройкам размера колонок осуществляется через пункт меню «Сбросить ширину столбцов».

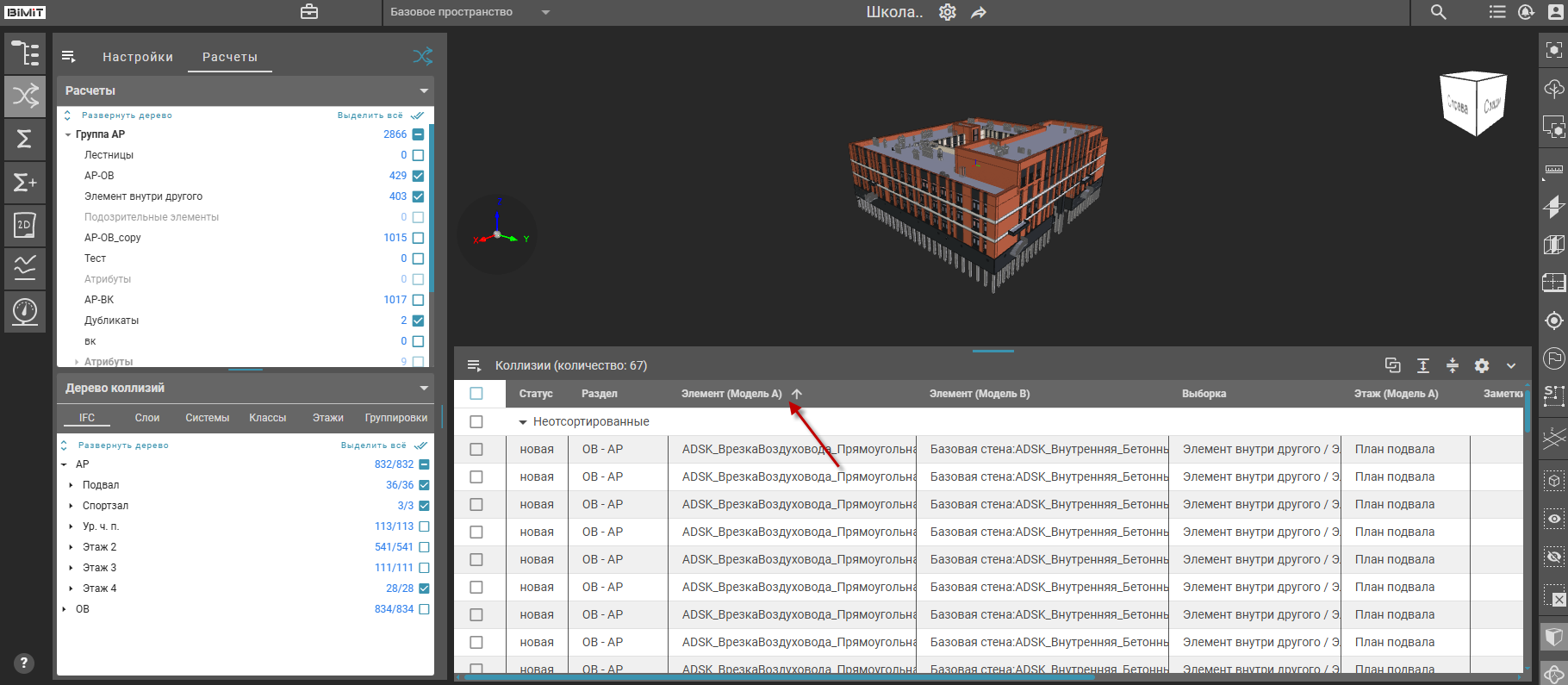

При клике на заголовок колонки таблицы система сортирует коллизии по выбранному параметру по возрастанию / убыванию / алфавиту. Повторный клик переключает порядок сортировки.

Настройки

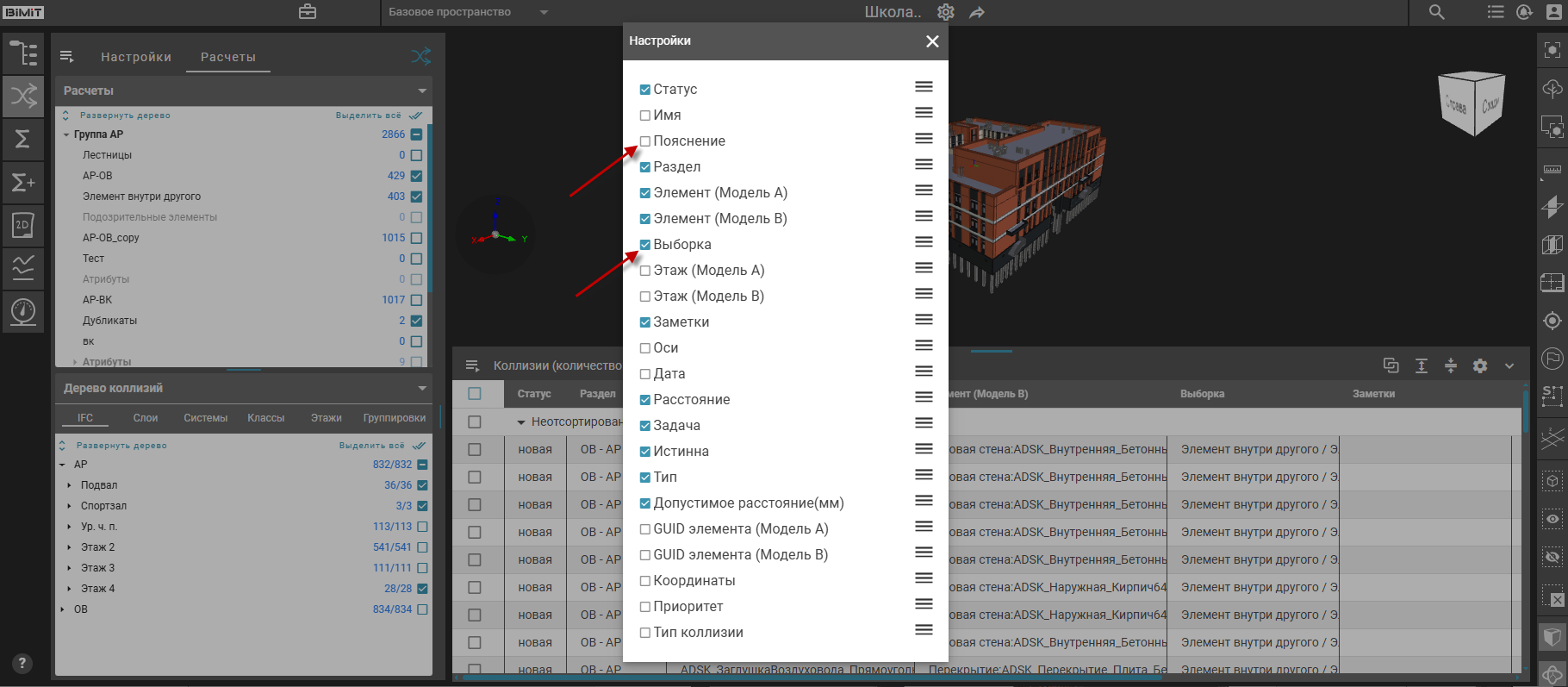

При клике на кнопку «Настройки» открывается модальное окно для управления отображением колонок в таблице «Коллизии».

Чекбоксы управления видимостью колонок позволяют включать или отключать отображение отдельных колонок в таблице.

Изменение положения колонки в таблице осуществляется методом перетаскивания (drag-and-drop) с зажатой ЛКМ.

Развернуть все группы

При клике на кнопку «Развернуть все группы» раскрывается список всех имеющихся групп в таблице коллизий.

Свернуть все группы

При клике на кнопку «Свернуть все группы» все группы переводятся в компактное состояние.

Развернуть/свернуть таблицу

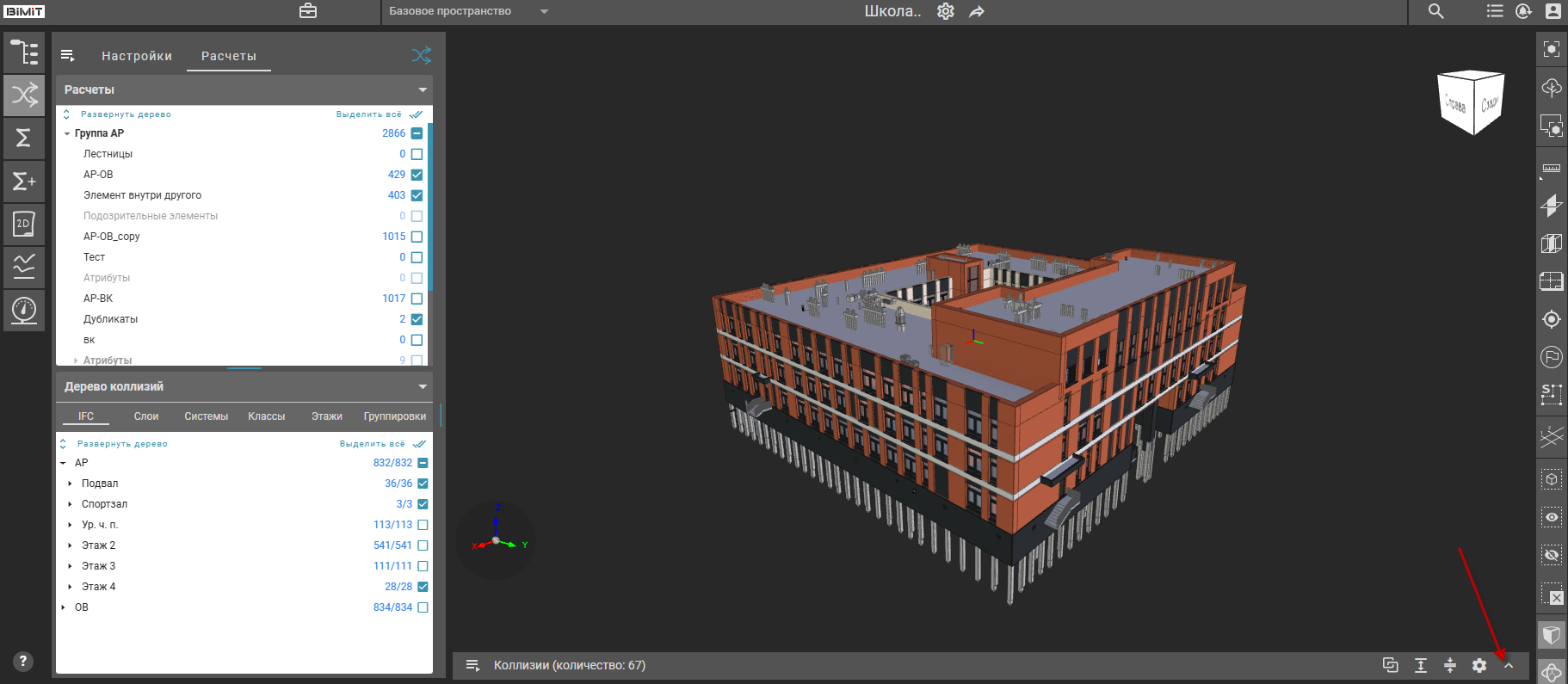

При клике на кнопку «Развернуть/свернуть таблицу» вся таблица «Коллизии» сворачивается, освобождая место для работы с моделью. Повторный клик по кнопке разворачивает таблицу.

Сменить вид

При клике на кнопку «Сменить вид» система переключает отображение выбранной коллизии между связанными элементами.

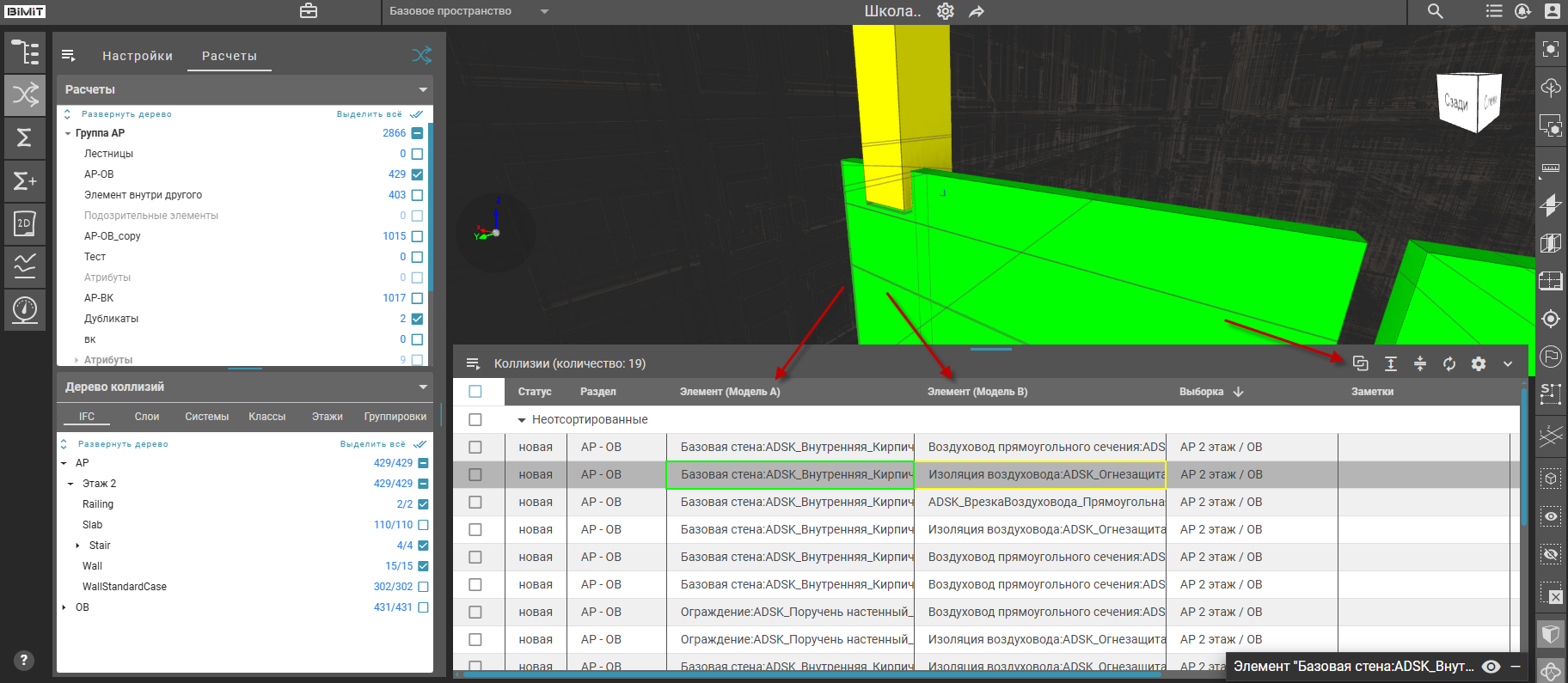

Отображаются оба элемента коллизии

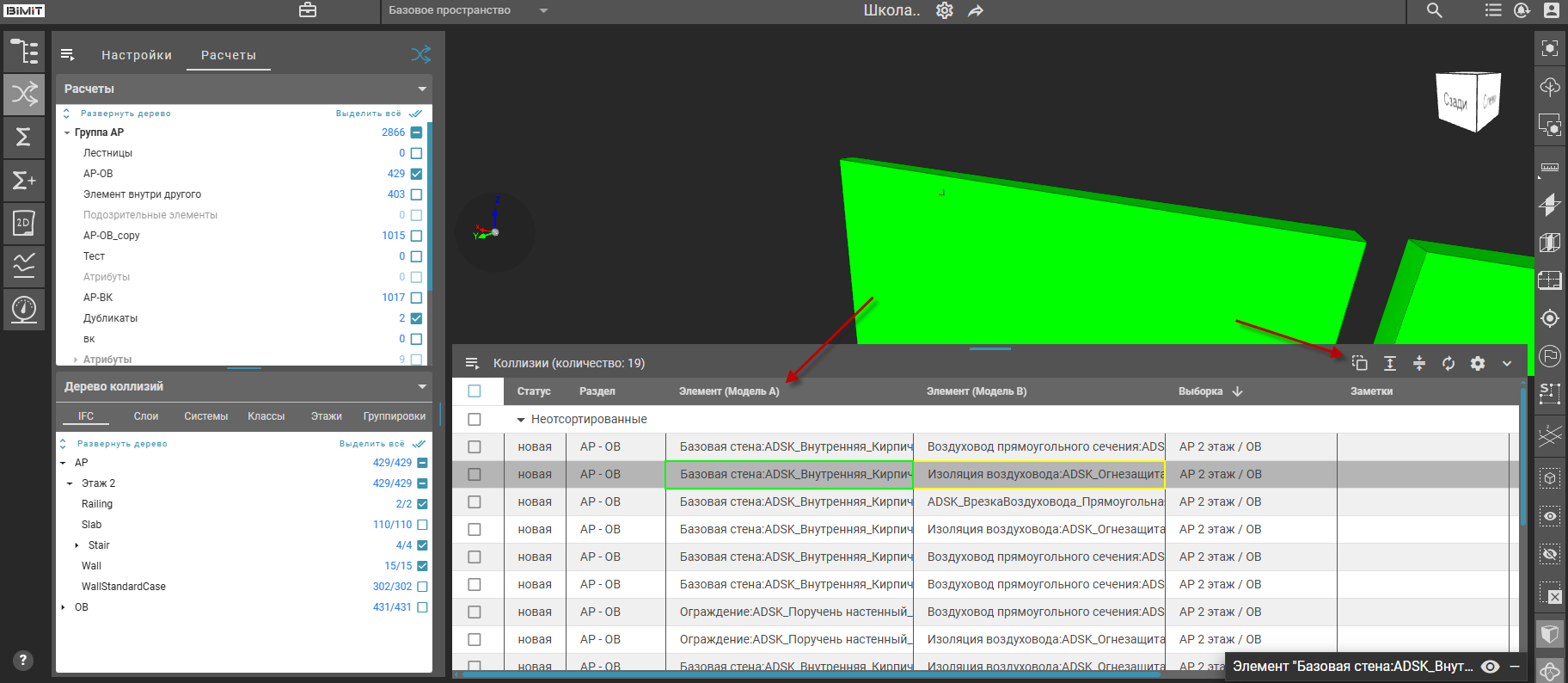

Отображается только элемент А

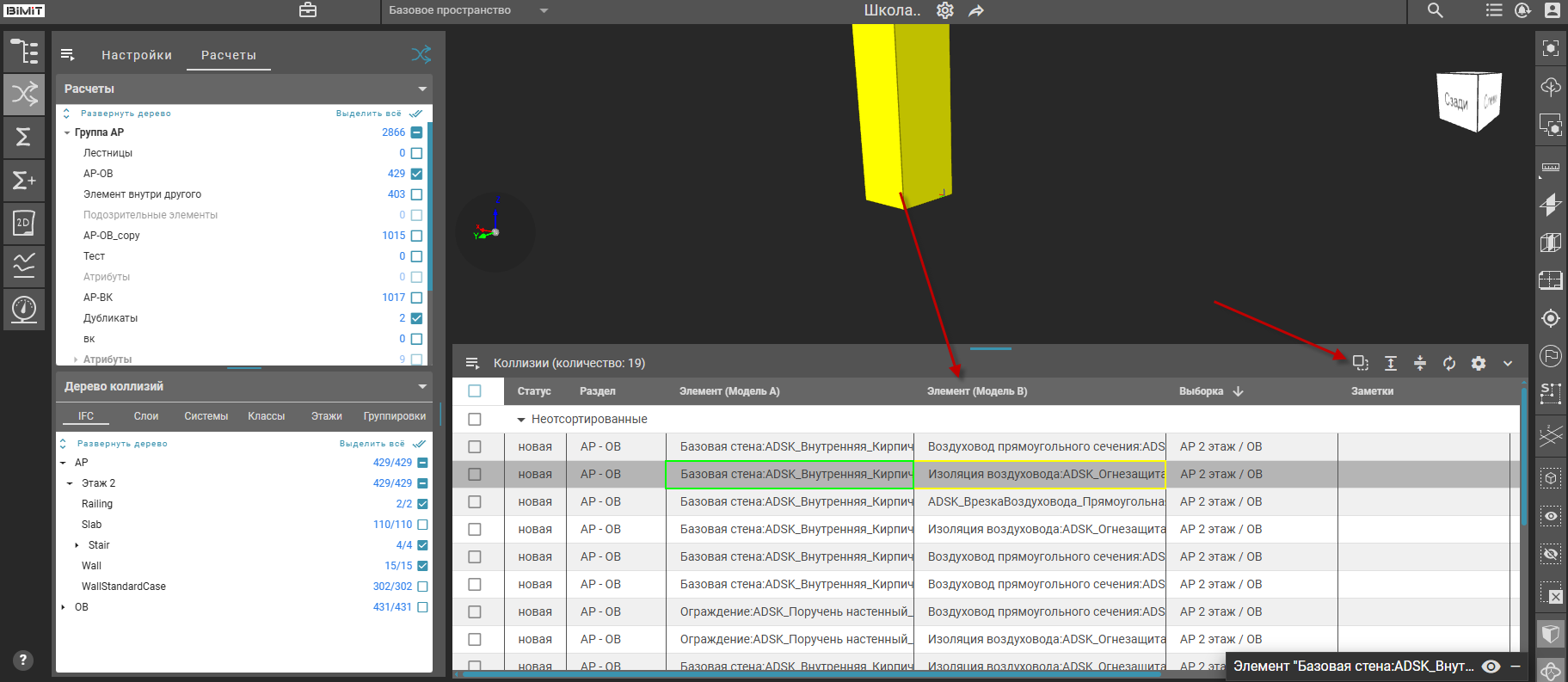

Отображается только элемент В

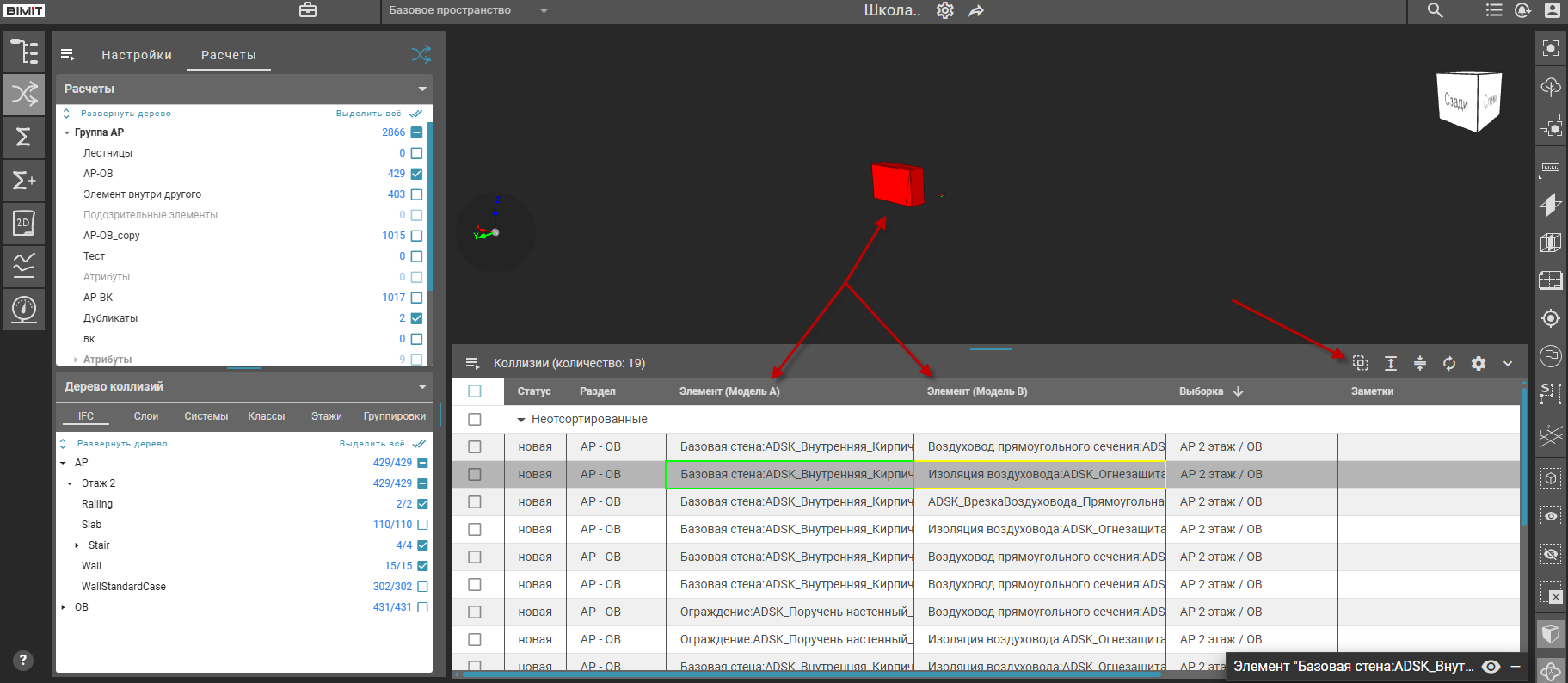

Отображается область пересечения элементов А и В

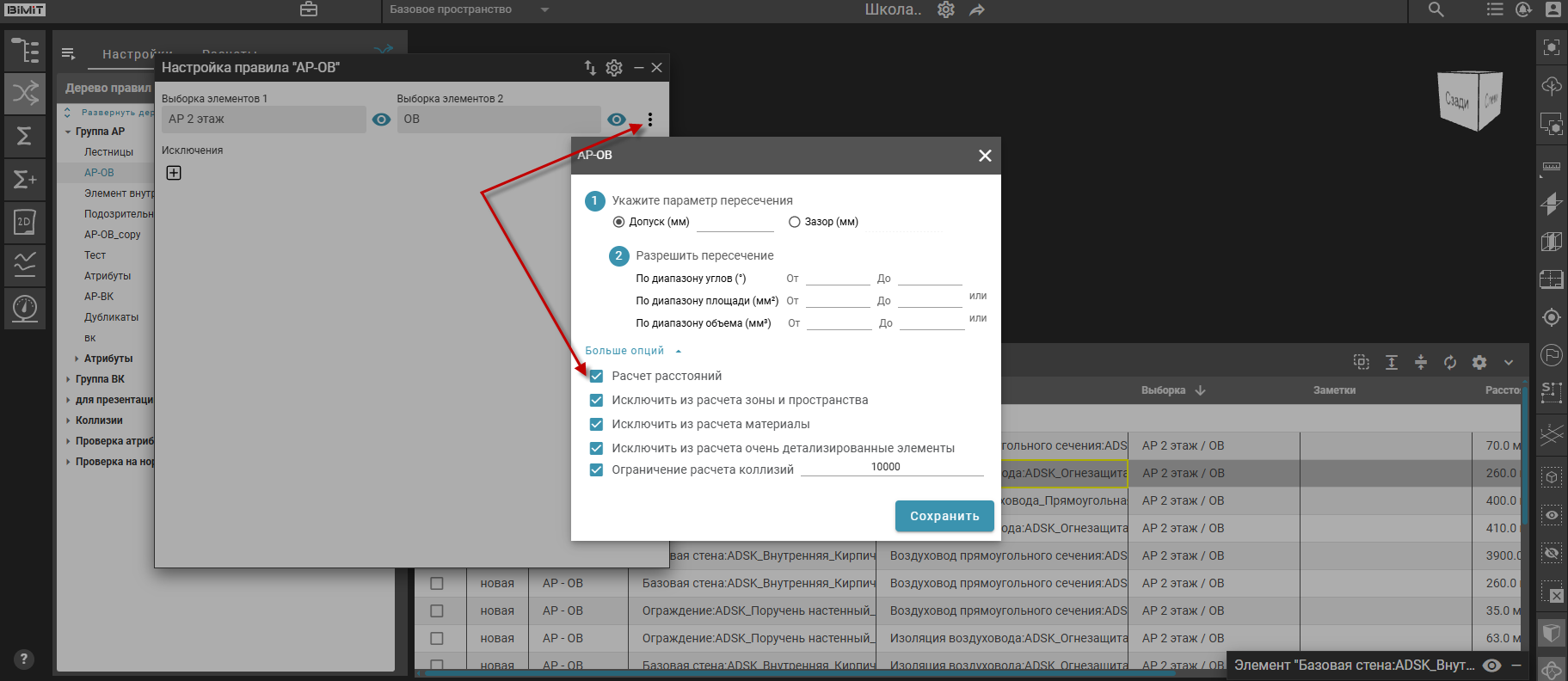

Обратите внимание! Для визуализации зоны пересечения элементов на модели перед расчетом коллизий необходимо активировать чекбокс «Расчет расстояний» в расширенных настройках правила проверки.

Переключить элементы

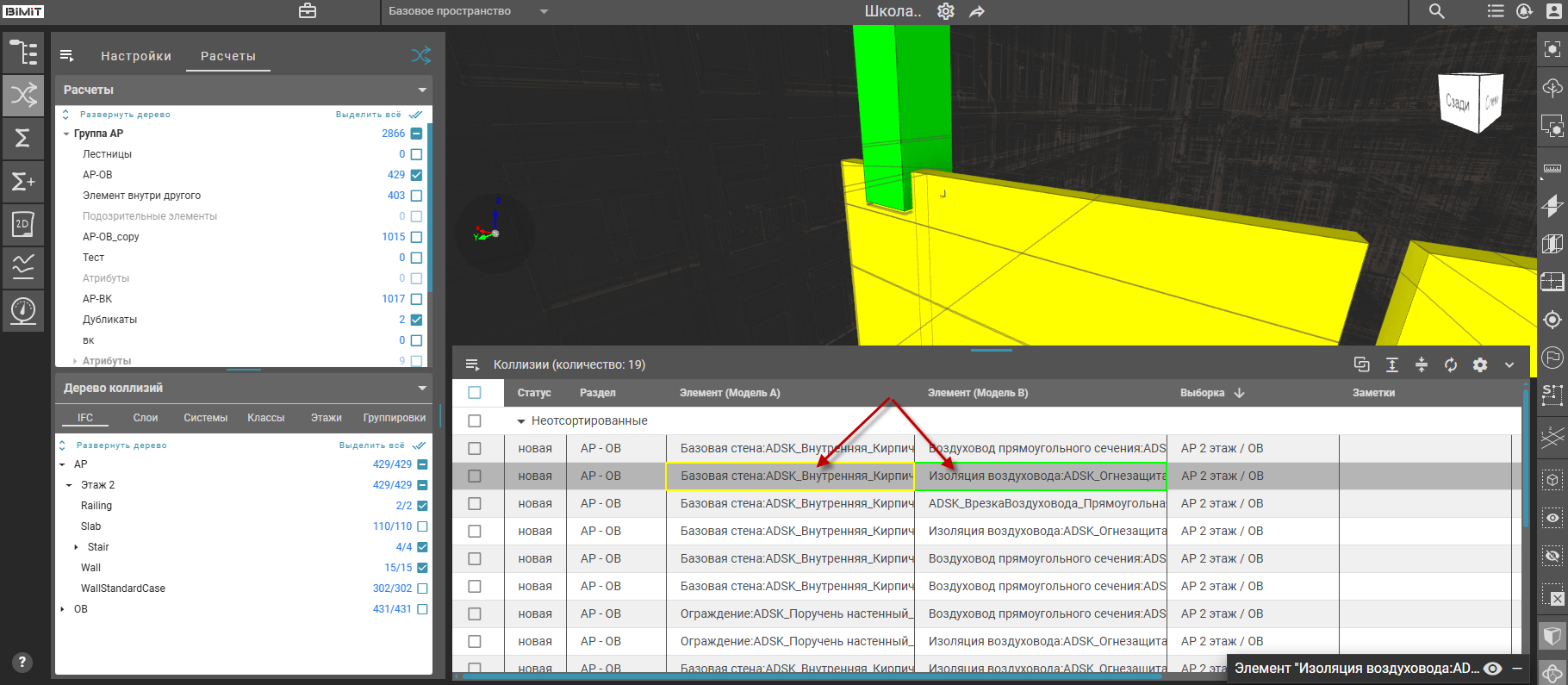

При клике ЛКМ на название элемента в таблице «Коллизии» система автоматически подсвечивает соответствующий элемент коллизии на модели зеленым цветом. Связанный элемент коллизии подсвечивается желтым цветом.

Переключение фокусировки между элементами осуществляется через кнопку «Переключить элементы».
