03_Настройка таблицы коллизий

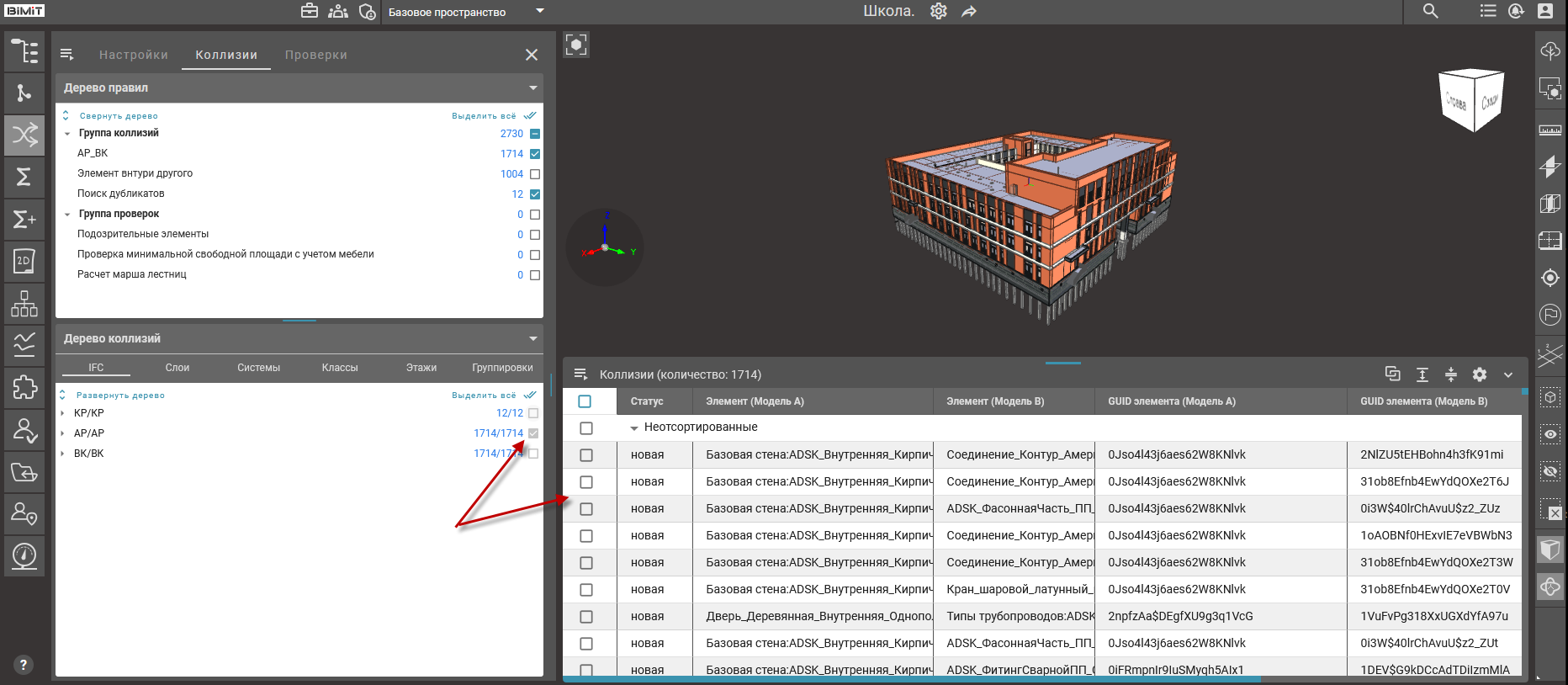

При активации элементов в «Дереве коллизий» автоматически формируется таблица «Коллизии», содержащая список коллизий, соответствующих выделенному разделу.

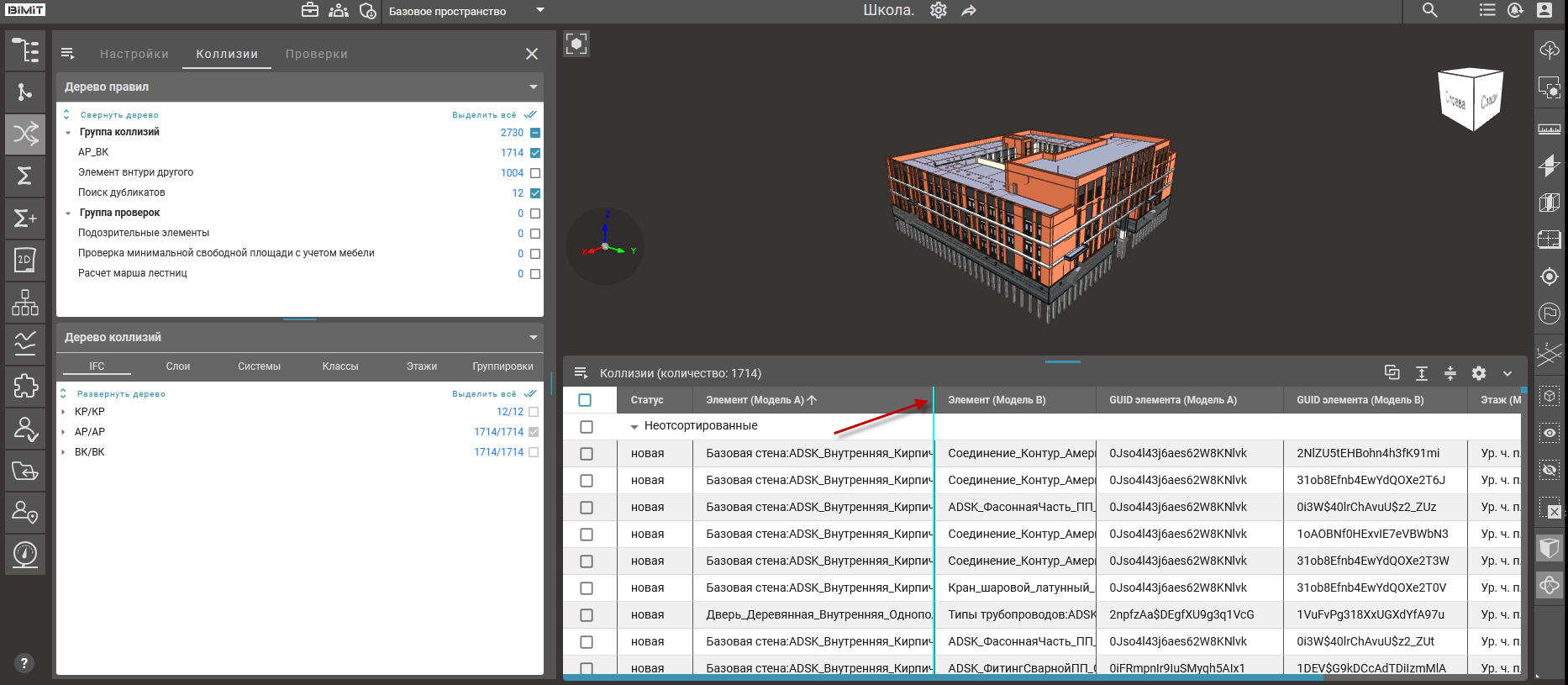

Интерфейс таблицы коллизий позволяет управлять отображением таблицы через ручное изменение ширины колонок. Изменяемая граница подсвечивается при наведении.

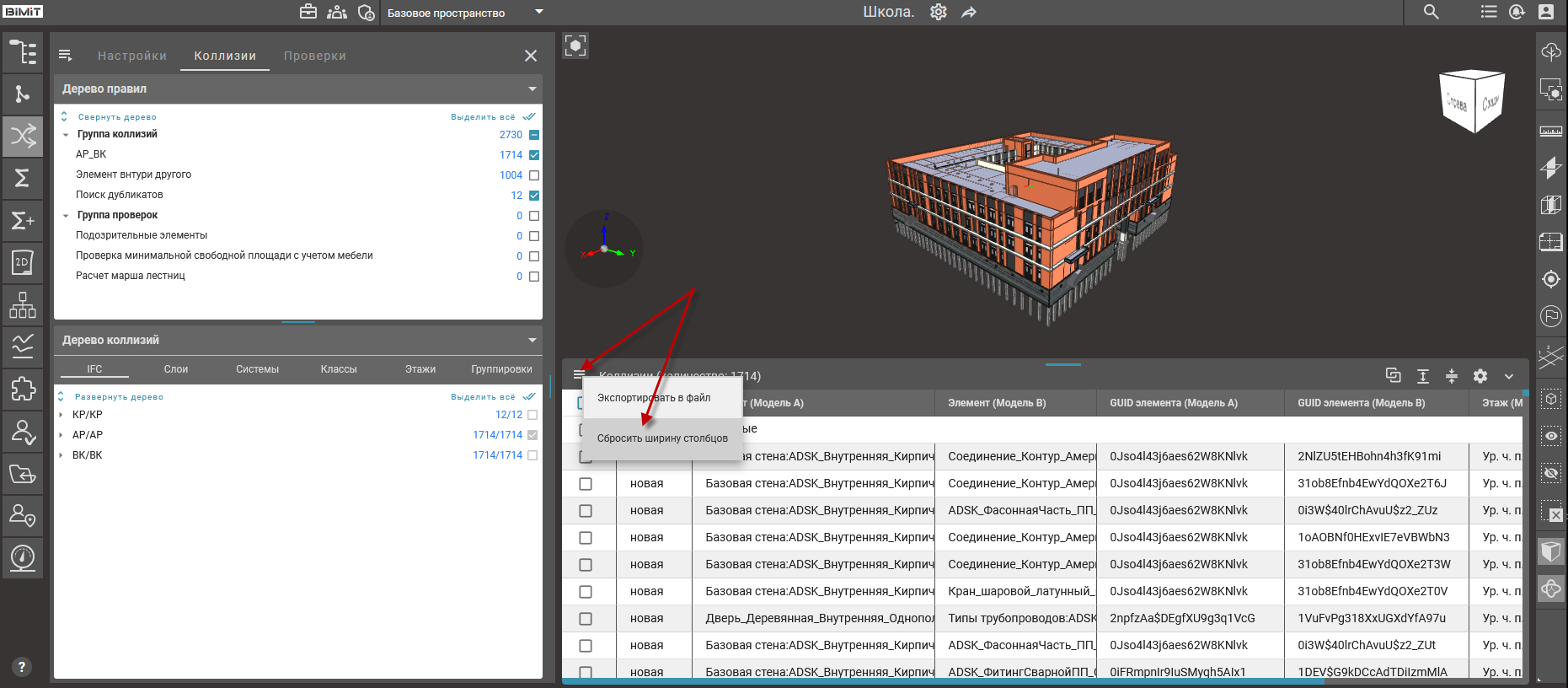

Возврат к первоначальным настройкам размера колонок осуществляется через пункт меню «Сбросить ширину столбцов».

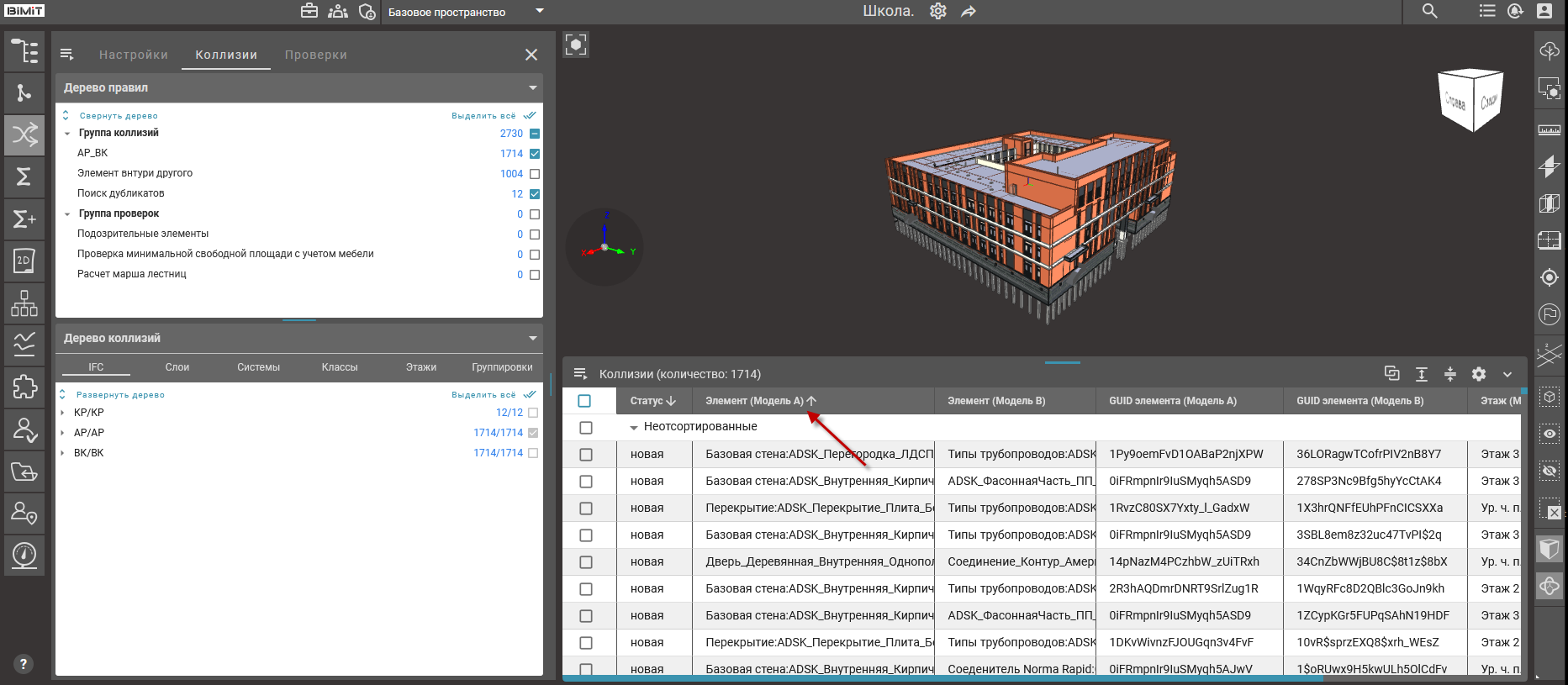

При клике на заголовок колонки таблицы система сортирует коллизии по выбранному параметру по возрастанию / убыванию / алфавиту. Повторный клик переключает порядок сортировки.

Настройки

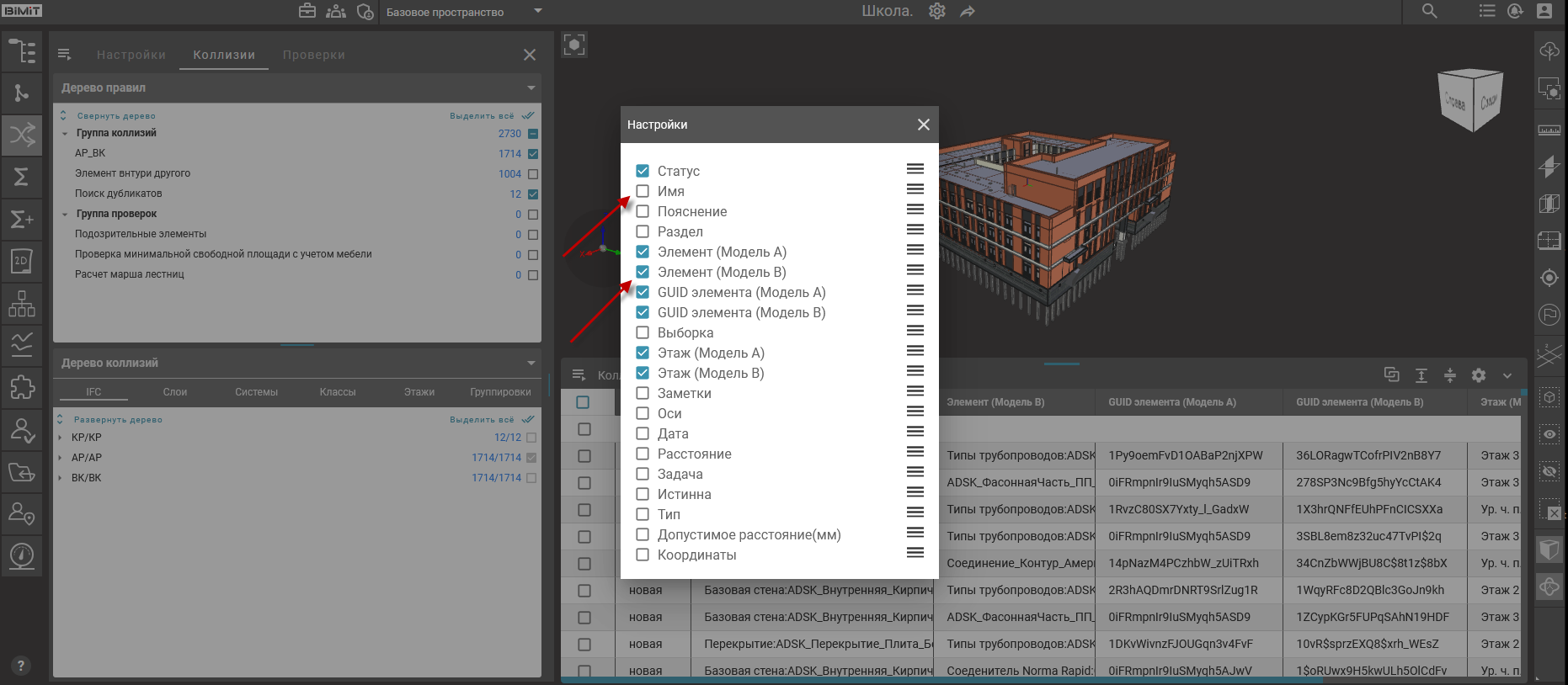

При клике на кнопку «Настройки» открывается модальное окно для управления отображением колонок в таблице «Коллизии».

Чекбоксы управления видимостью колонок позволяют включать или отключать отображение отдельных колонок в таблице.

Изменение положения колонки в таблице осуществляется методом перетаскивания (drag-and-drop) с зажатой ЛКМ.

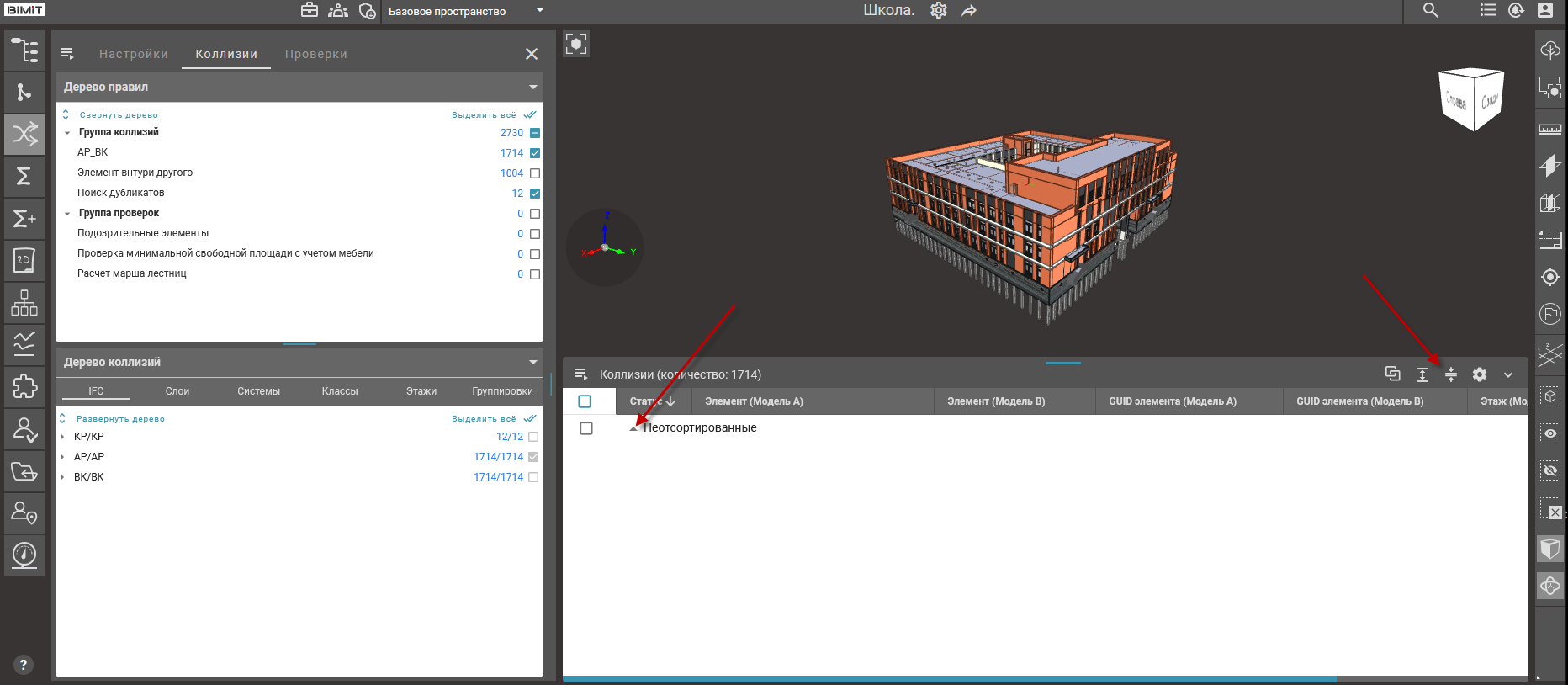

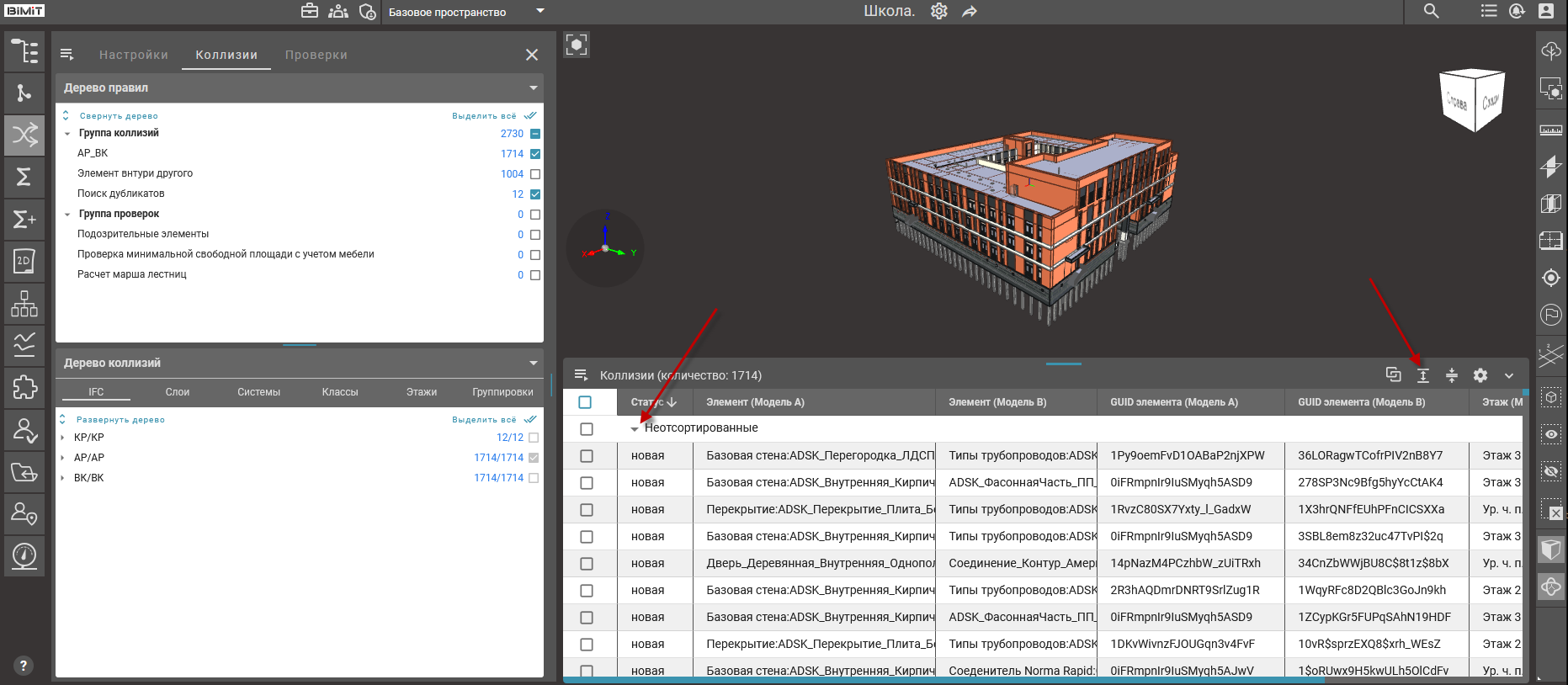

Развернуть все группы

При клике на кнопку «Развернуть все группы» раскрывается список всех имеющихся групп в таблице коллизий.

Свернуть все группы

При клике на кнопку «Свернуть все группы» все группы переводятся в компактное состояние.

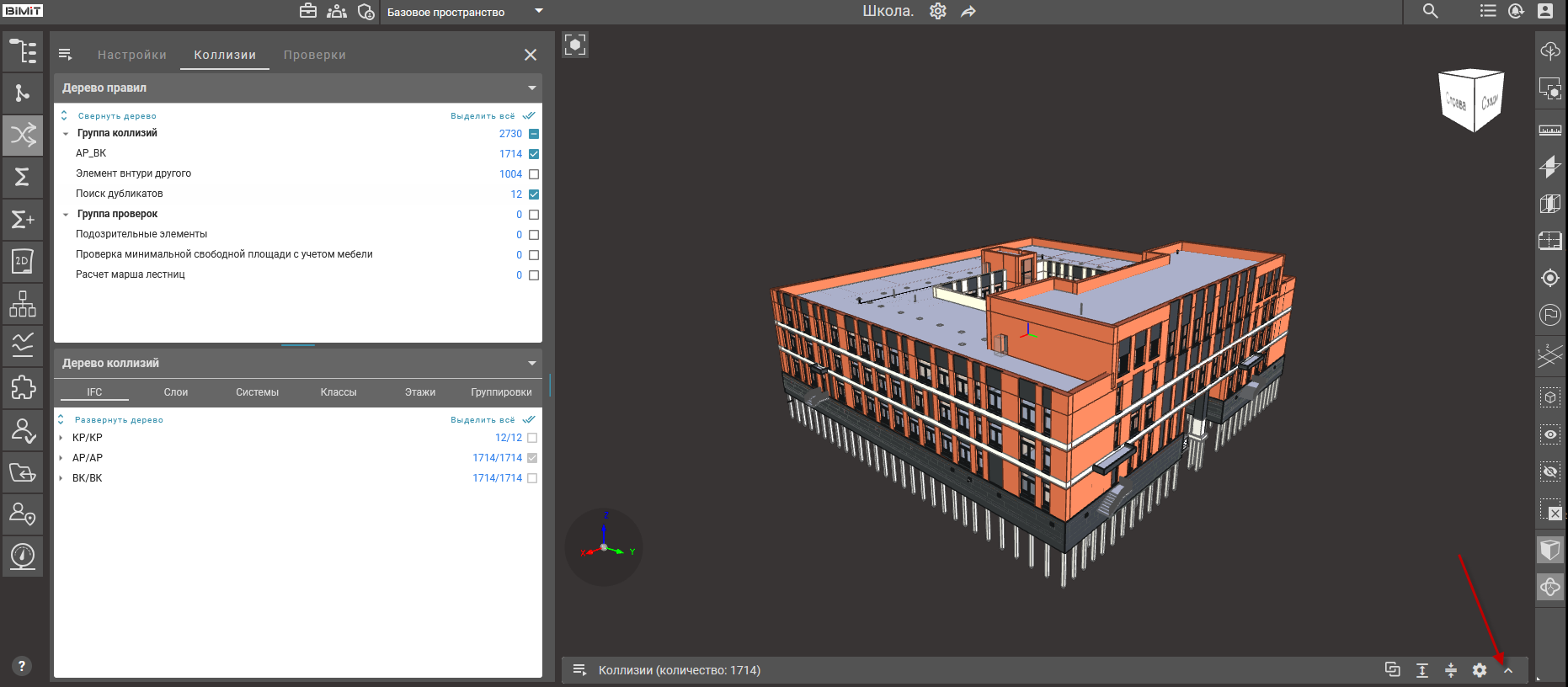

Развернуть/свернуть таблицу

При клике на кнопку «Развернуть/свернуть таблицу» вся таблица «Коллизии» сворачивается, освобождая место для работы с моделью. Повторный клик по кнопке разворачивает таблицу.

Сменить вид

При клике на кнопку «Сменить вид» система переключает отображение выбранной коллизии между связанными элементами.

Отображаются оба элемента коллизии

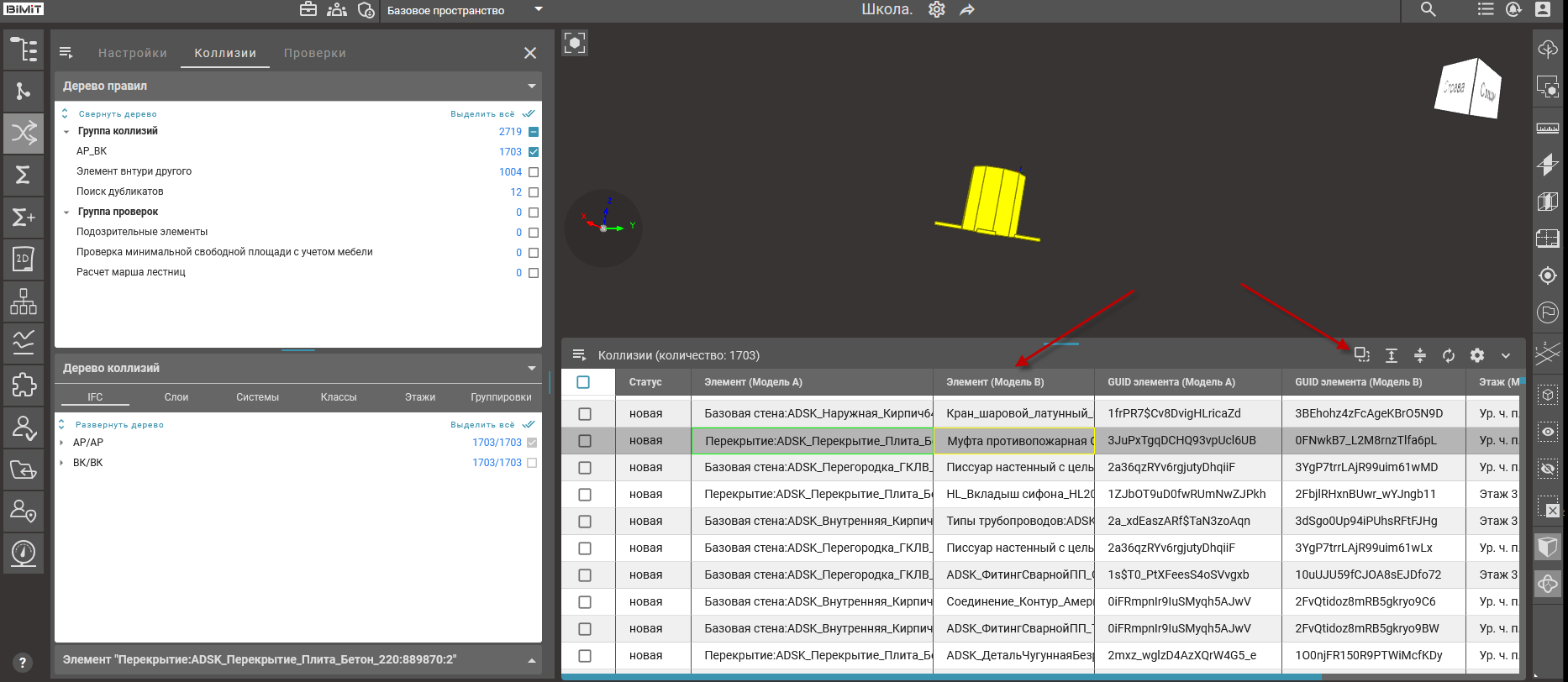

Отображается только элемент А

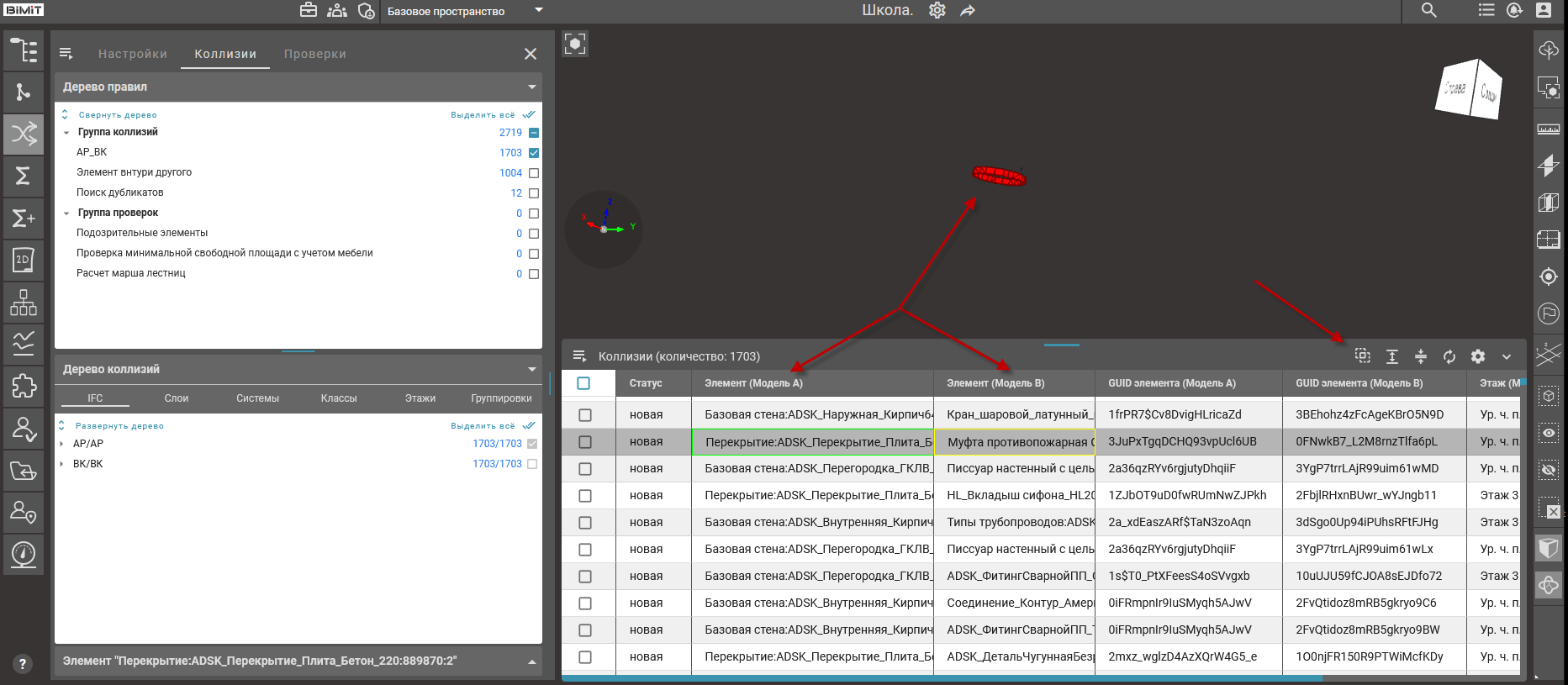

Отображается только элемент В

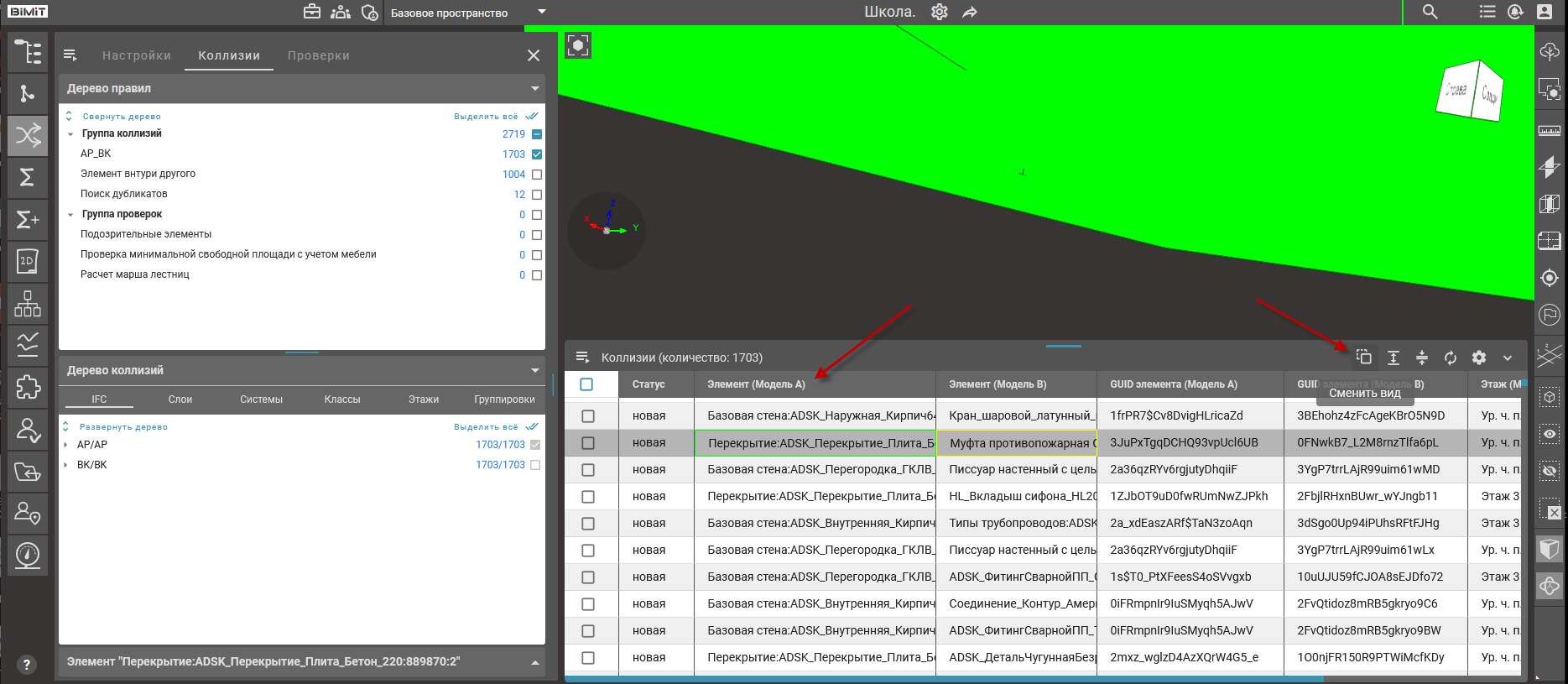

Отображается область пересечения элементов А и В

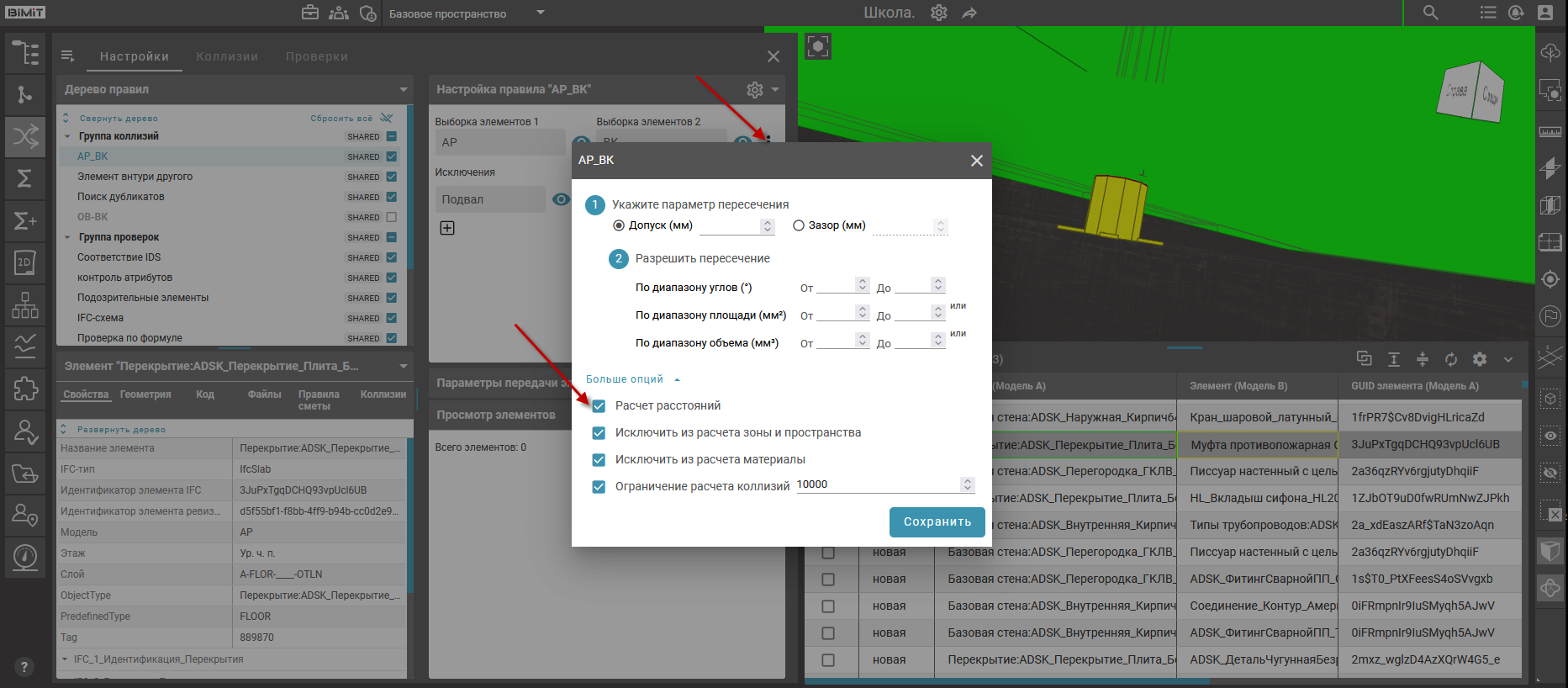

Обратите внимание! Для визуализации зоны пересечения элементов на модели перед расчетом коллизий необходимо активировать чекбокс «Расчет расстояний» в расширенных настройках правила проверки.

Переключить элементы

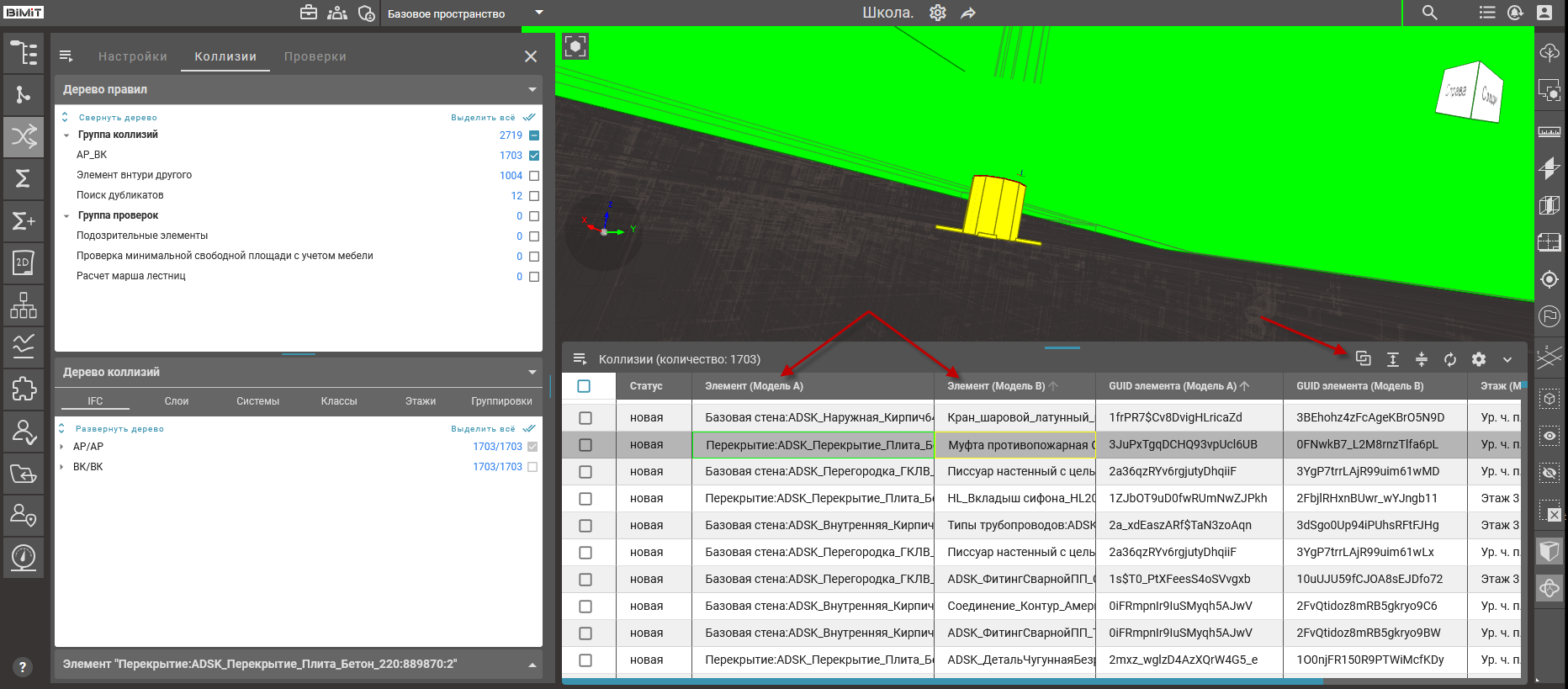

При клике ЛКМ на названии элемента в таблице «Коллизии» система автоматически подсвечивает соответствующий элемент коллизии на модели зеленым цветом. Связанный элемент коллизии подсвечивается желтым цветом.

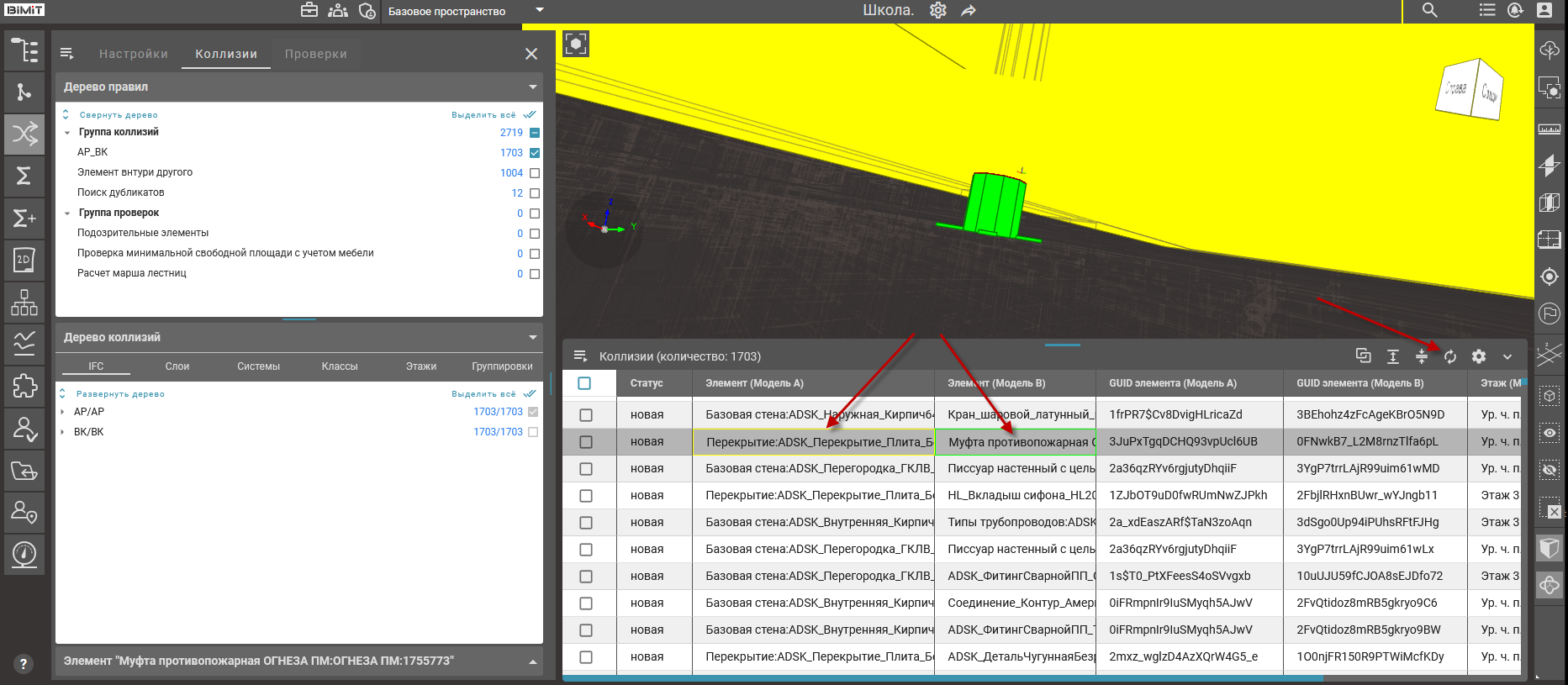

Переключение фокусировки между элементами осуществляется через кнопку «Переключить элементы».
