Несколько конфигураций экспорта — руководство пользователя

Функция позволяет хранить несколько независимых наборов настроек экспорта для одного и того же документа: выбранные виды и листы, настройки IFC, привязку к проекту и разделу Bimit. Разные конфигурации можно использовать вручную на вкладке экспорта или привязывать к разным расписаниям.

По умолчанию функция выключена — приложение ведёт себя как раньше: у каждого документа одна конфигурация «По умолчанию».

Как включить

1. Откройте Настройки → вкладка Расширенные.
   2. Включите «Управление конфигурациями экспорта».
   3. Нажмите Применить.

После применения в интерфейсе появятся дополнительные элементы (табы конфигураций, выбор конфигурации в расписании). Перезапуск приложения не требуется.

Чтобы снова работать в простом режиме — снимите галку и нажмите Применить. Сохранённые конфигурации в базе останутся, но UI для переключения скроется; активной будет конфигурация по умолчанию.

Вкладка экспорта

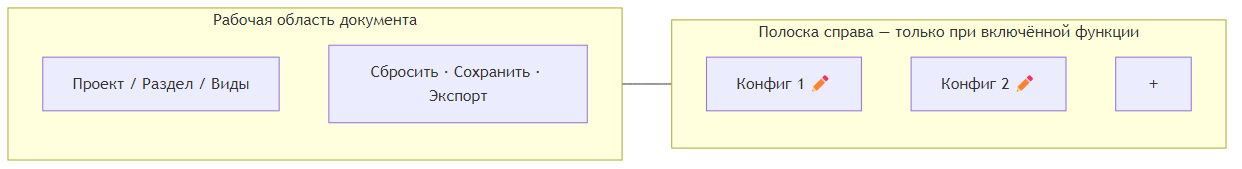

Вертикальные табы (справа от документа)

- Название на табе обрезается до 15 символов; полное имя видно во всплывающей подсказке.
- Если конфигураций много — прокрутка колёсиком мыши в области табов.

Кнопки внизу

Меню «⋯» вверху (TopBar)

Меню «⋯» в списке файлов слева (внизу) содержит импорт конфигурации для создания или дополнения документа по пути из JSON (см. раздел «Экспорт и импорт JSON»).

Переключатель конфигураций — только вертикальные табы справа (при включённой функции), не меню TopBar.

Расписание

Подробное руководство: Подробное руководство.

При включённой функции в списке доступных документов (правая колонка на странице «Расписание») у каждой строки появляется кнопка ⋮.

В одно расписание один файл можно добавить только один раз — с одной конфигурацией. После добавления документ исчезает из «Доступные» для этого расписания. Чтобы выгрузить тот же файл с другой конфигурацией, используйте другое расписание или удалите запись и добавьте снова.

При запуске расписания (вручную или автоматически) для каждой записи используется конфигурация, зафиксированная при добавлении, а не то, что сейчас открыто в UI.

Экспорт и импорт JSON

Конфигурации можно выгрузить в файл и загрузить обратно — для резервной копии, переноса на другой компьютер или обмена набором видов с коллегой.

Экспорт

1. Выберите документ в списке слева.
   2. Меню ⋯ вверху (справа от проекта Bimit) → Экспорт конфигурации.
   3. Укажите путь к .json файлу.

Если у документа несколько конфигураций, появится выбор:

- Текущую — только активная конфигурация;
- Все — все конфигурации этого документа.

В файл попадают: выбранные виды и листы, IFC, Bimit, main view, опции Revit. Метаданные документа (путь, имя CAD) сохраняются для сопоставления при импорте «как новый документ».

Импорт в текущий документ

1. Выберите документ.
   2. ⋯ → Импорт конфигурации → выберите .json.

Конфигурации из файла добавляются к документу как новые. Если имя уже занято — появится суффикс (2), (3) и т.д. Активной станет последняя импортированная конфигурация. Путь к файлу Revit/Archicad не меняется.

Повторный импорт того же файла снова добавит копии (с новыми именами), а не заменит существующие.

Импорт как документ (список файлов)

1. ⋯ внизу списка файлов слева → Импорт конфигурации
     или на экране «Нет документов» → Импорт конфигурации.
   2. Выберите .json.

Если в JSON указан путь к файлу, которого нет на этом компьютере (сетевой диск, другая машина), Anchor предложит вручную выбрать тот же файл локально. Пути RSN:// не проверяются — они обрабатываются Revit при экспорте.

Удаление конфигураций и документа

Кнопка Сбросить открывает диалог с вариантами:

Единственную конфигурацию удалить нельзя — используйте «Удалить из сохранённых» или сброс содержимого.

Что входит в одну конфигурацию

Для каждой конфигурации отдельно хранятся:

- выбранные 3D-виды, чертежи и листы;
- основной вид и флаг его экспорта;
- настройки IFC документа;
- проект и раздел (модель) Bimit;
- опции Revit: открытие central отсоединённо, сохранение в central (см. Revit detached);
- флаг экспорт со связью (для связанных моделей).

Имя файла Revit/Archicad и путь к документу — общие для всех конфигураций одного документа.

Типичные сценарии

Разные разделы в Bimit

1. Создайте конфигурацию «АР» — выберите виды архитектуры и модель AР в Bimit → Сохранить.
   2. Создайте «КР» через ＋ — настройте конструктив → Сохранить.
   3. Переключайтесь табами перед ручным экспортом или добавьте документы в разные расписания с нужной конфигурацией через ⋮.

Два конфига одного файла по расписанию

В одном расписании — только одна конфигурация на файл. Для разных наборов видов:

- расписание «Ночь — IFC»: Модель.rvt + «IFC координация»;
- расписание «Ночь — PDF»: Модель.rvt + «PDF листы».

Либо удалите документ из расписания, смените конфигурацию и добавьте снова.

Резервная копия и перенос

1. Экспорт конфигурации → проект-архитектура.json.
   2. На другом ПК: Импорт конфигурации из списка файлов (указать локальный .rvt, если путь из JSON недоступен).
   3. Повторный импорт того же JSON добавит копии конфигов с именами (2), (3) — удобно для вариантов «до/после» правок.

Важно помнить

Связанные документы

- Подробное руководство — расписание: добавление документов, запуск, одно правило на файл.
- Как идёт экспорт — как работает экспорт по расписанию (Bimit, TRM на диск).
- Revit detached — настройки Revit workshared в меню «⋯».
