Привязка и сопровождение оборудования

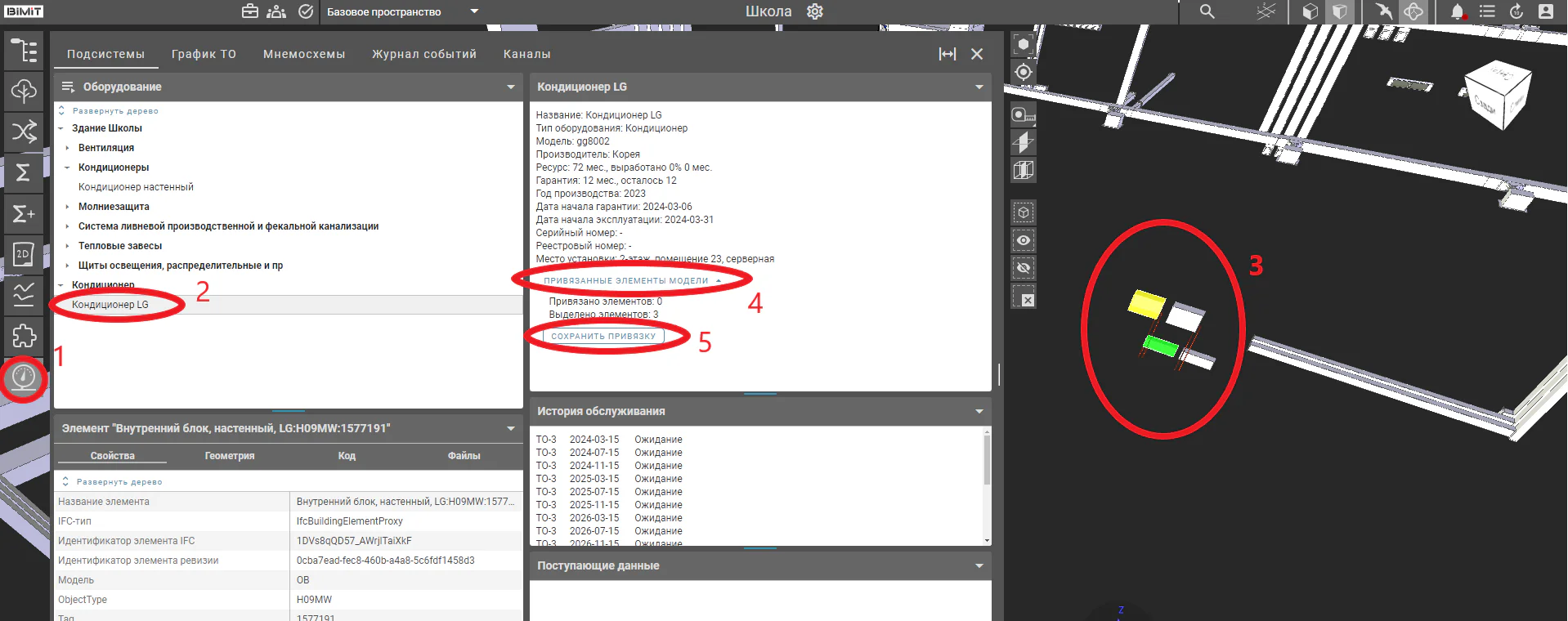

Для того, чтобы отражать выбранную систему на объекте, необходимо:

1. Перейти в раздел «Эксплуатация».
2. Выбрать «Оборудование», которое требуется привязать.
3. Найти элемент на 3D модели и выделить элемент ЛКМ (при выделении нескольких частей элемента, используется клавиша Shift).
4. В строке «Привязанные элементы модели» отображается количество выделенных элементов.
5. При клике на строку «Сохранить привязку» создается связь между оборудованием и элементом в системе.

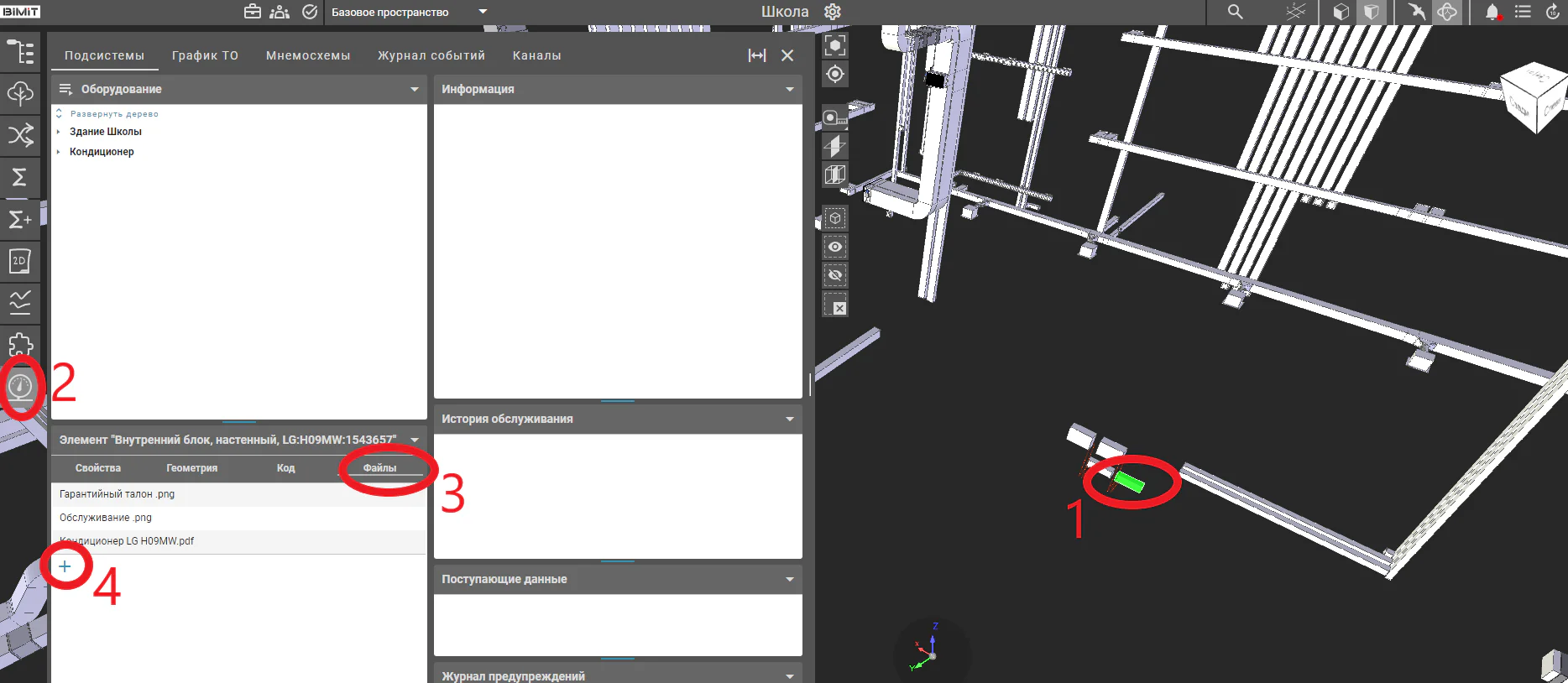

Для сопровождения того или иного оборудования на протяжении всего жизненного цикла существует функция хранения информации (паспортов, инструкций, актов, фото и т.п)

Для этого необходимо:

1. Найти нужный элемент оборудования на объекте, выбрать его левой кнопкой мыши.
2. В разделе «Эксплуатация» видны все атрибутивные свойства объекта.
3. Во вкладке «Файл» можно просматривать добавленные материалы.
4. При клике на кнопку «+» можно прикреплять новую документацию.
