Загрузка IFC-файлов

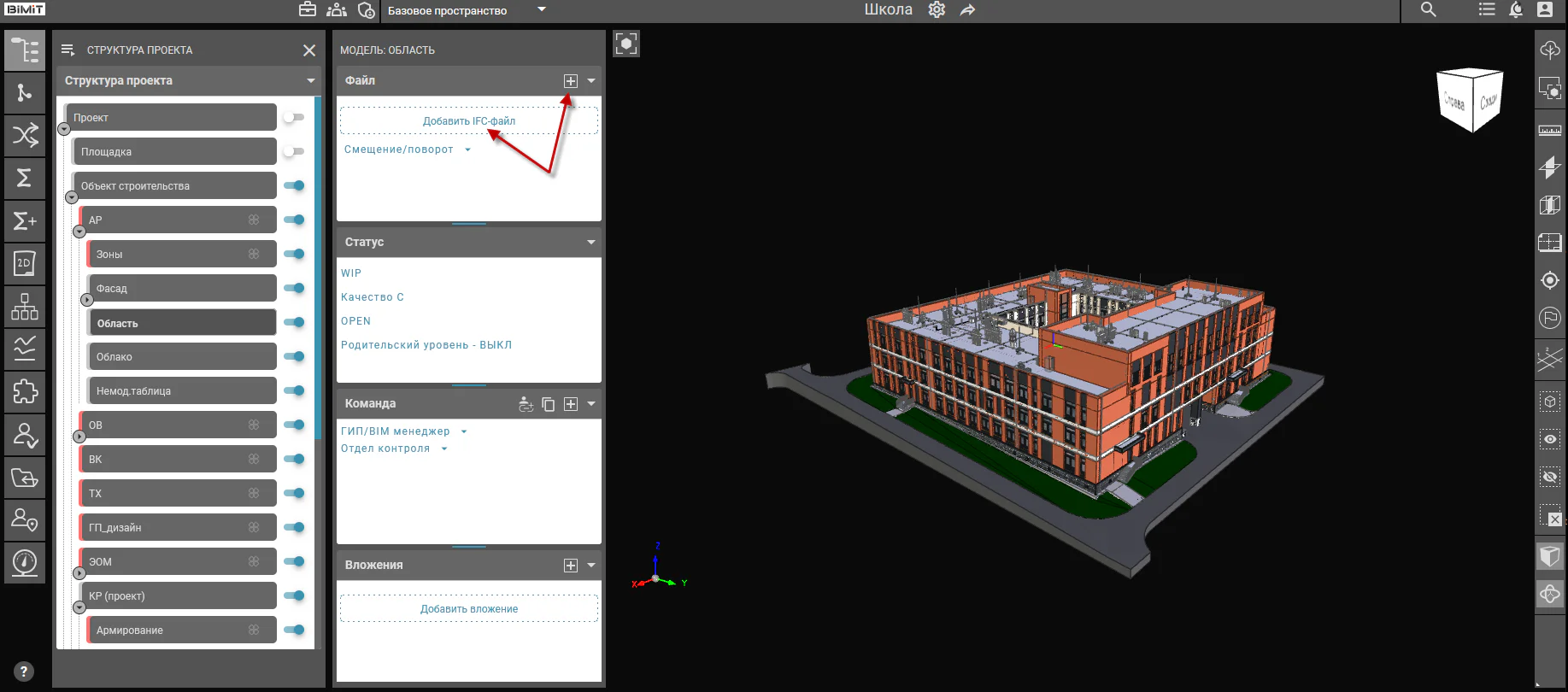

Добавление IFC-файлов в проект осуществляется через кнопку «Добавить IFC-файл» или кнопку «+» в интерфейсе выбранного раздела/подраздела.

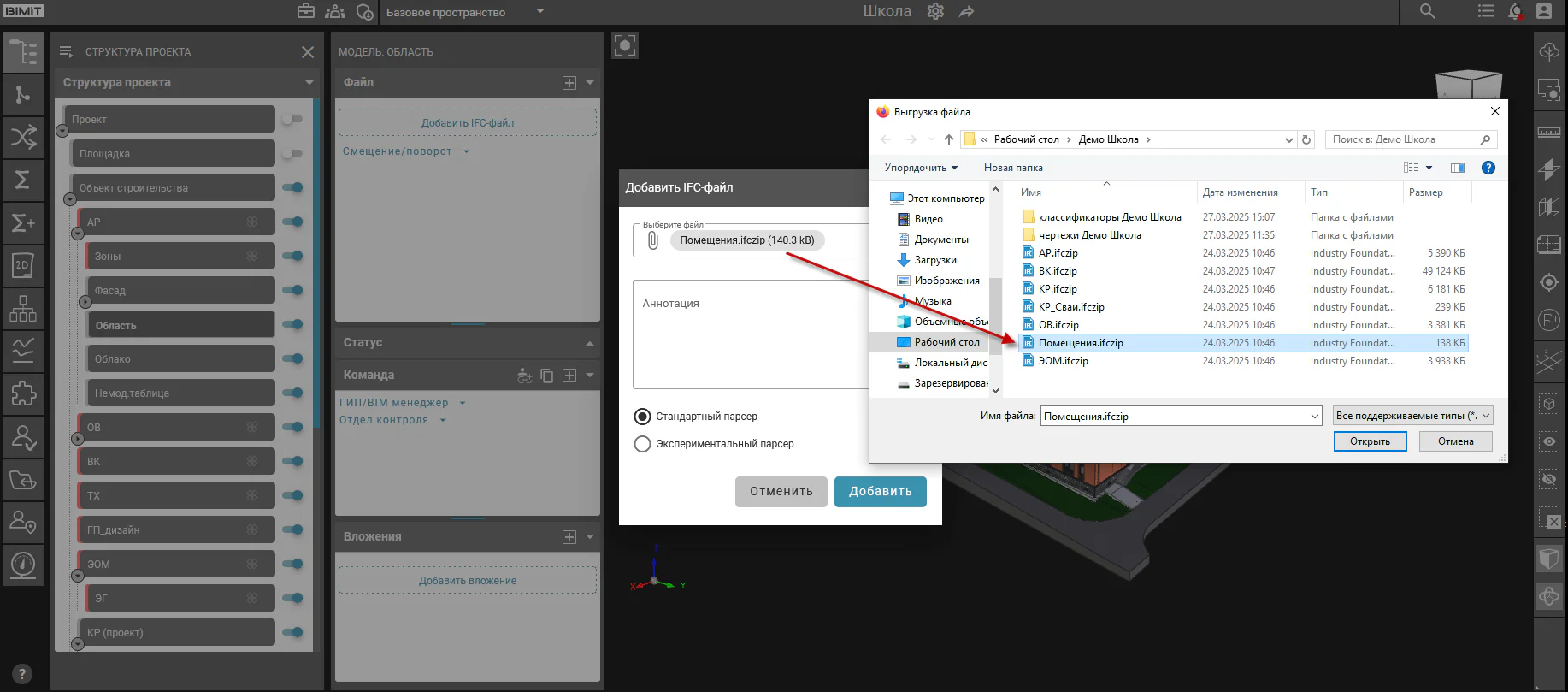

В модальном окне «Добавить IFC-файл» при клике на строку «Выбрать файл» открывается стандартное окно проводника, где можно найти и загрузить нужный IFC-файл с локального устройства.

Обратите внимание! Для разделов с типом «IFC-файл» система автоматически настраивает отображение содержимого папки, показывая исключительно файлы формата .IFC.

Поле «Аннотация» предназначено для добавления текстовых заметок и описаний к загруженным файлам. Введенная информация сохраняется и отображается при просмотре информации о файле в блоке «Файл».

Активация опции выбора парсера определяет способ обработки и визуализации данных загружаемого файла.

Стандартный парсер обеспечивает детализированную обработку загружаемых файлов, сохраняя графическую точность. При использовании этого режима система воспроизводит все элементы геометрии с соблюдением заложенных в файле параметров визуализации.

Быстрый парсер оптимизирует процесс загрузки за счет группировки однотипных элементов и упрощенной визуализации.

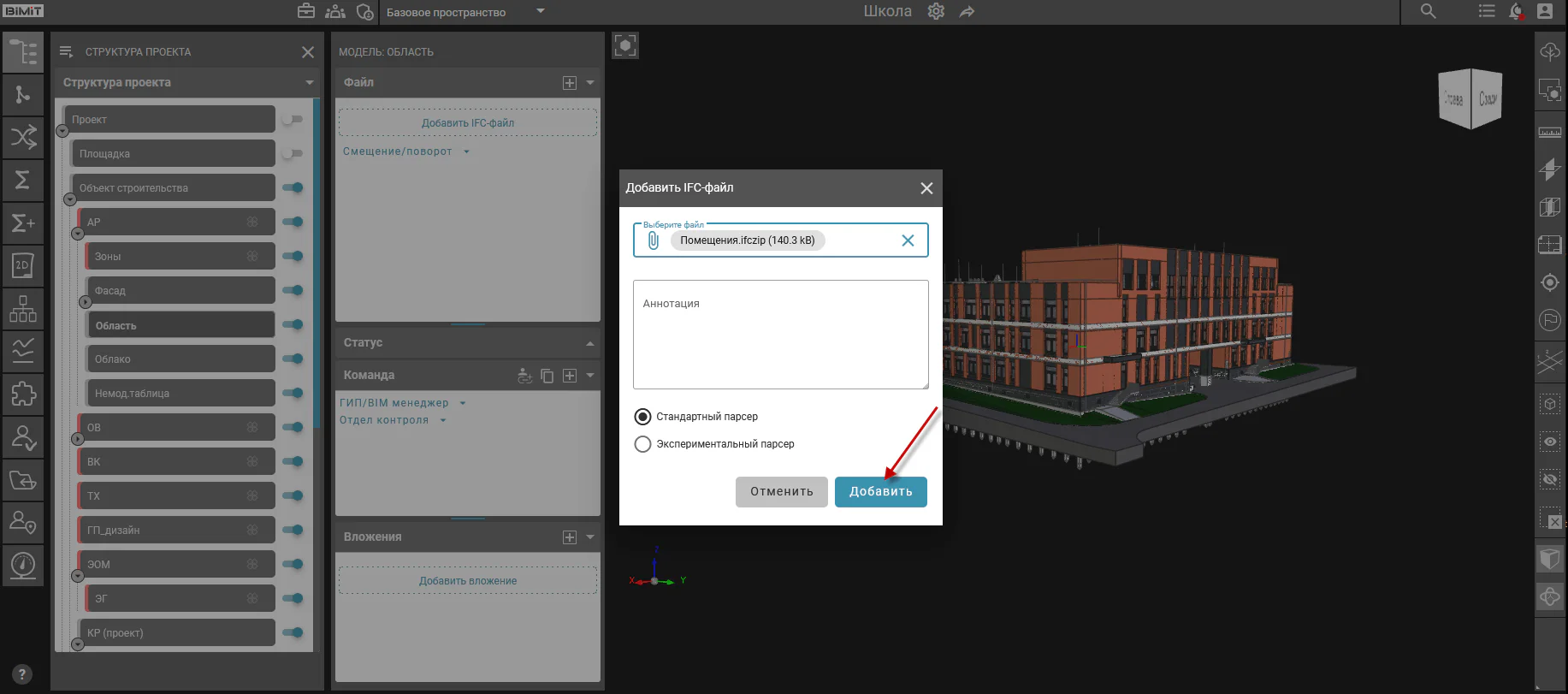

При клике на кнопку «Добавить» система инициирует процесс загрузки файла на проект.

Ход выполнения загрузки файла отображается в разделе «Активные процессы».

Обратите внимание! IFC-файлы должны загружаться строго в соответствующие разделы проекта. Например, IFC-файл раздела АР загружается в раздел АР, IFC-файл раздела КР загружается в раздел КР.

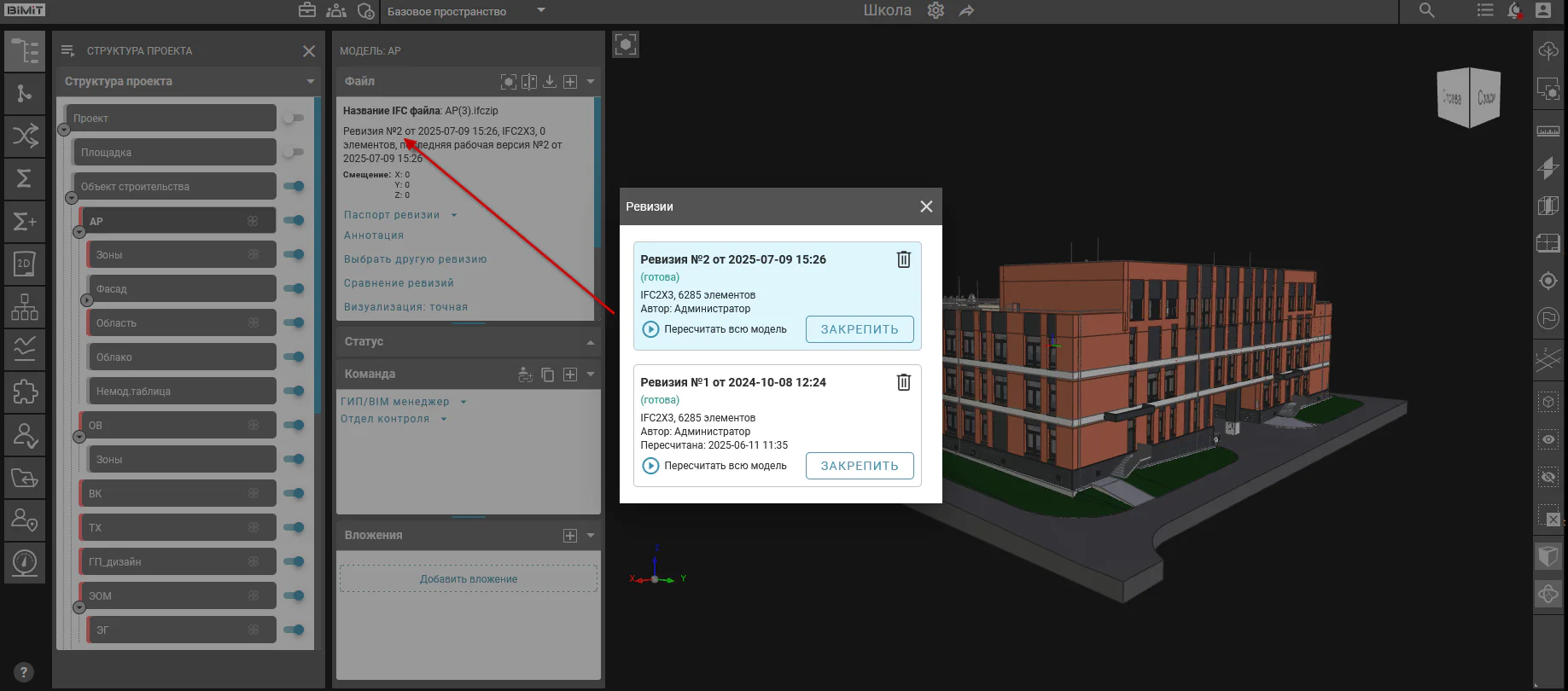

Система поддерживает загрузку нескольких версий IFC-файлов в пределах одного раздела.

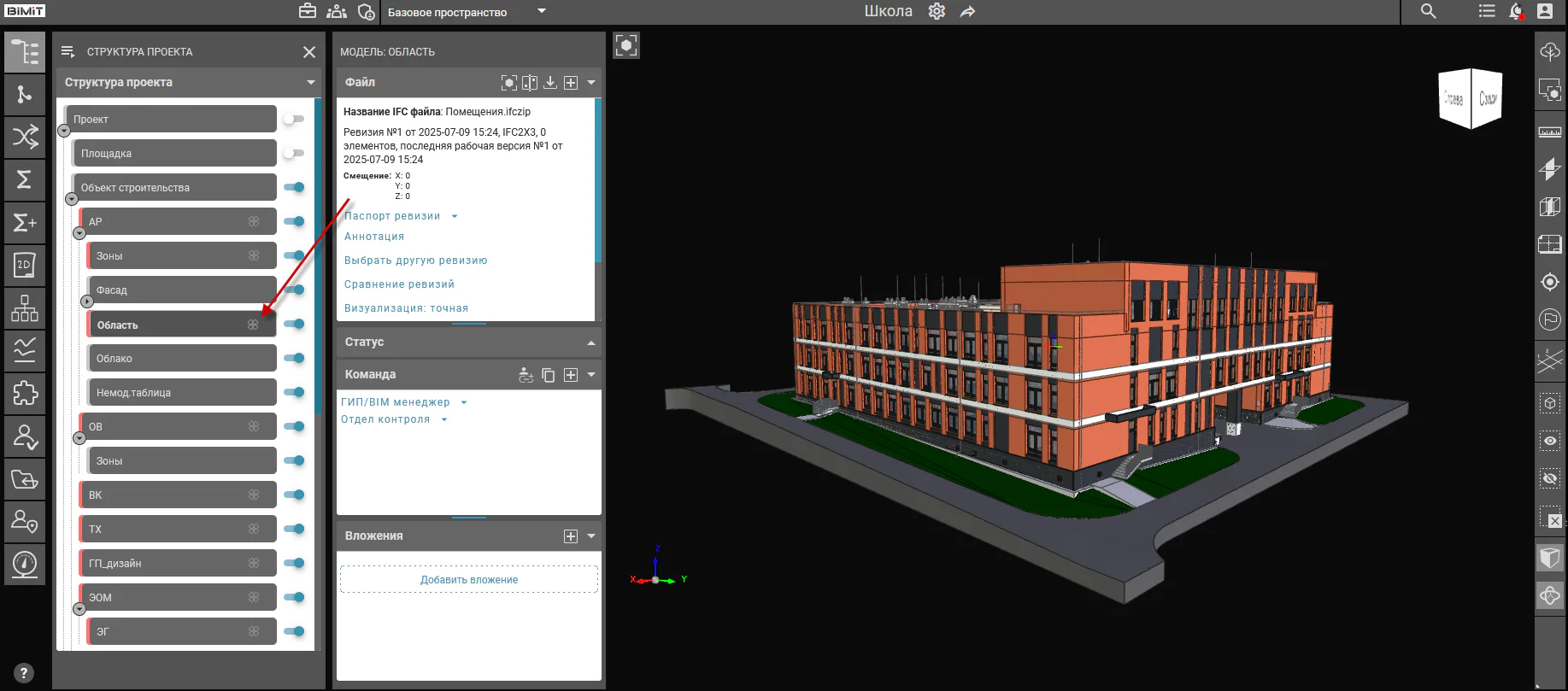

После завершения загрузки IFC-файла в раздел, система отображает специальный графический индикатор рядом с его названием в Структуре проекта. Этот элемент интерфейса служит для быстрого визуального определения разделов с IFC-файлами.

Обратите внимание! Если при завершении загрузки файлов наличие файлов не отобразилось в основном окне просмотра рекомендуется обновить окно браузера.
