09_Параметрическая проверка элементов по формуле

Предназначен для проверки элементов модели по комплексной формуле, включающей в себя значения атрибутов элемента, свойств, геометрических параметров.

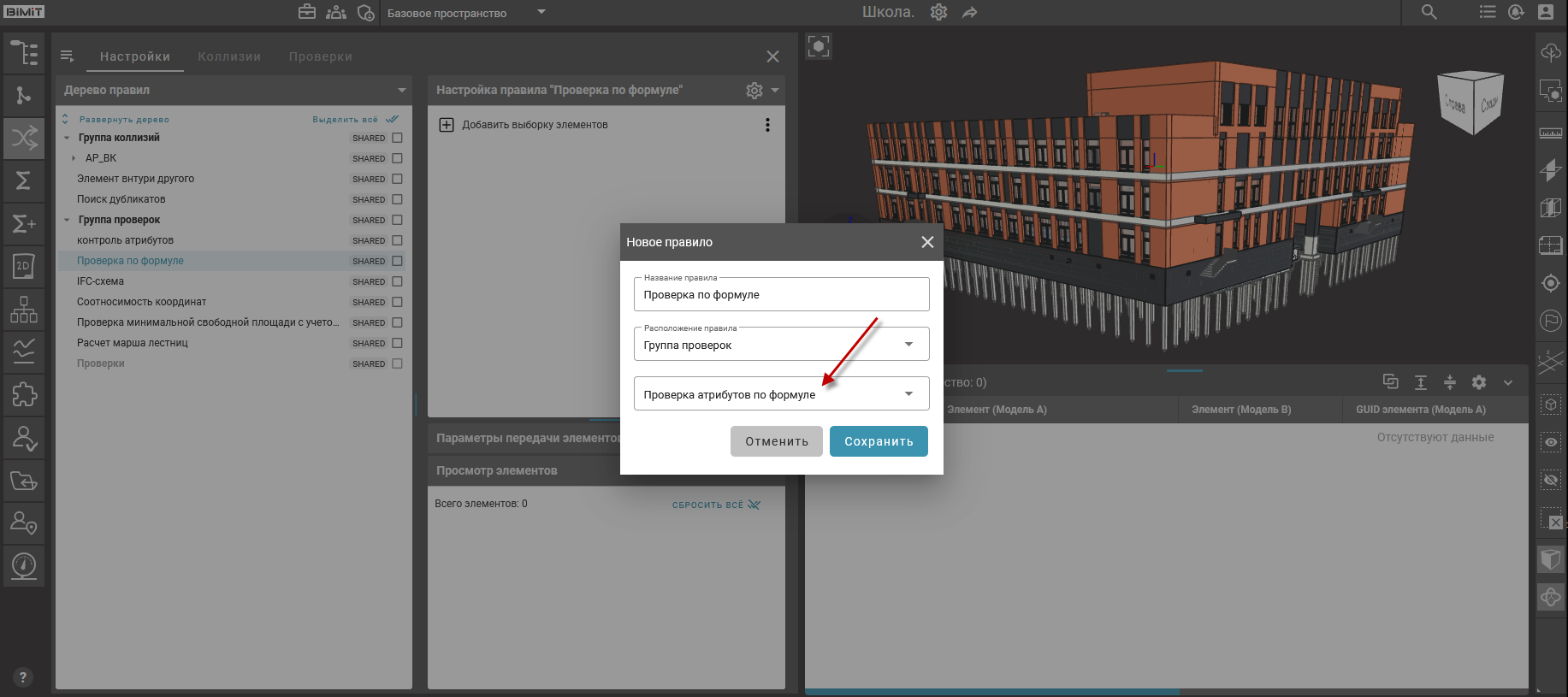

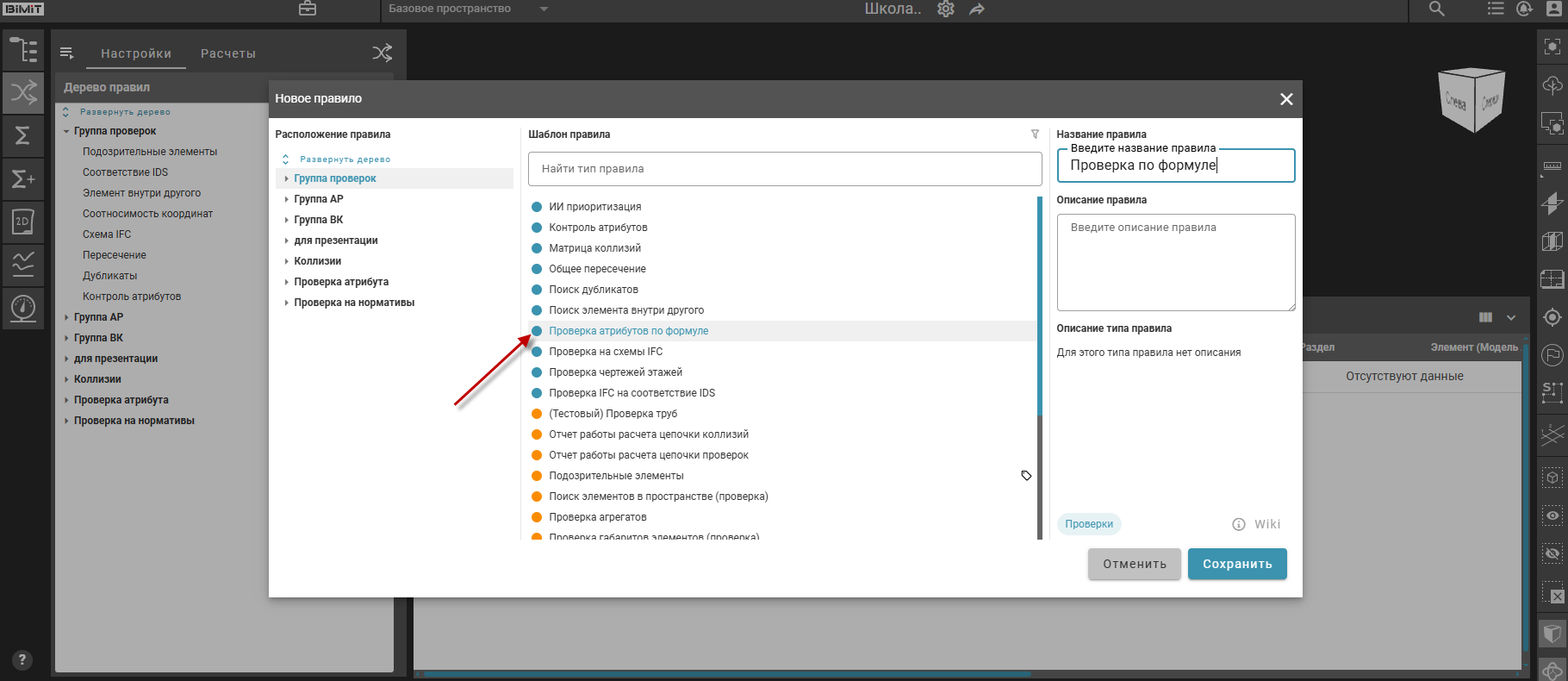

При выборе типа проверки «Проверка атрибутов по формуле» система предоставляет возможность указать правила для формирования выборки элементов для проверки и задать параметры отбора по формуле.

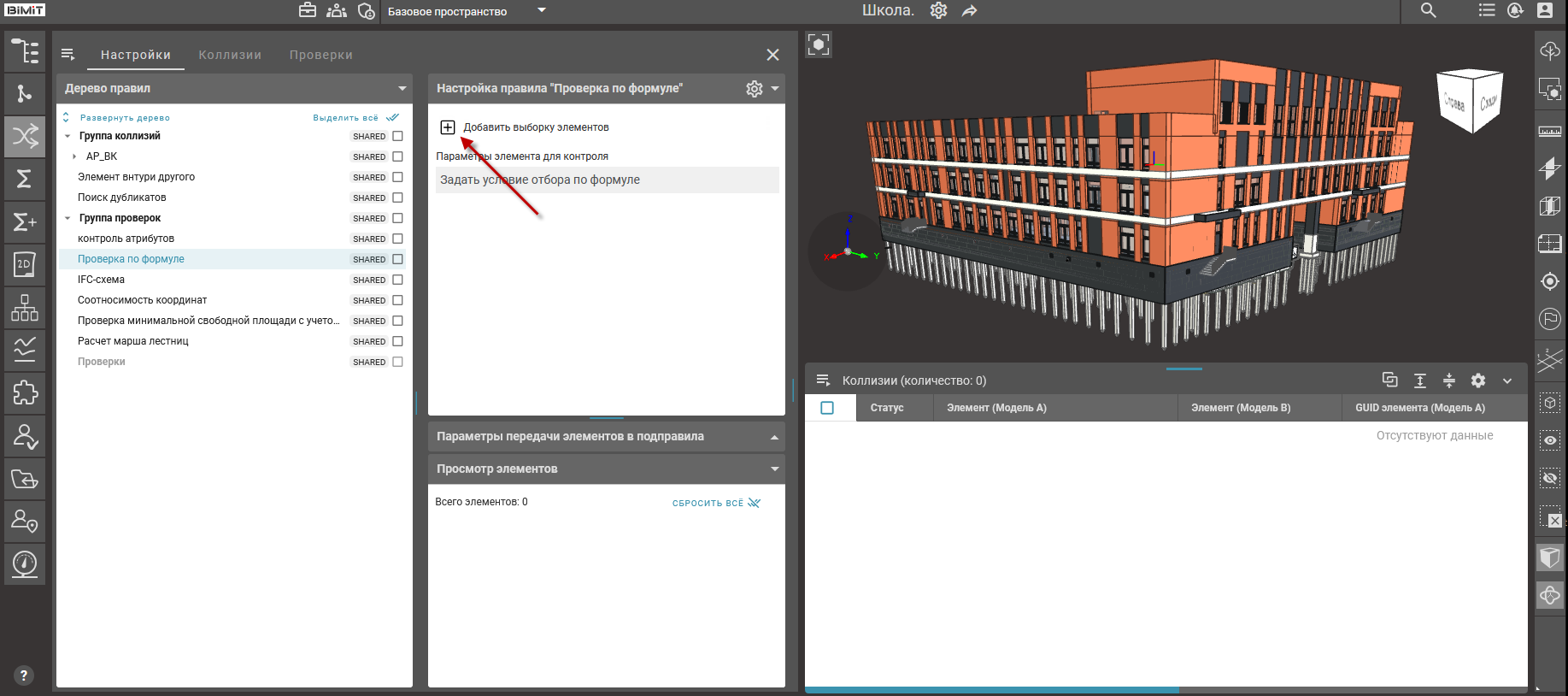

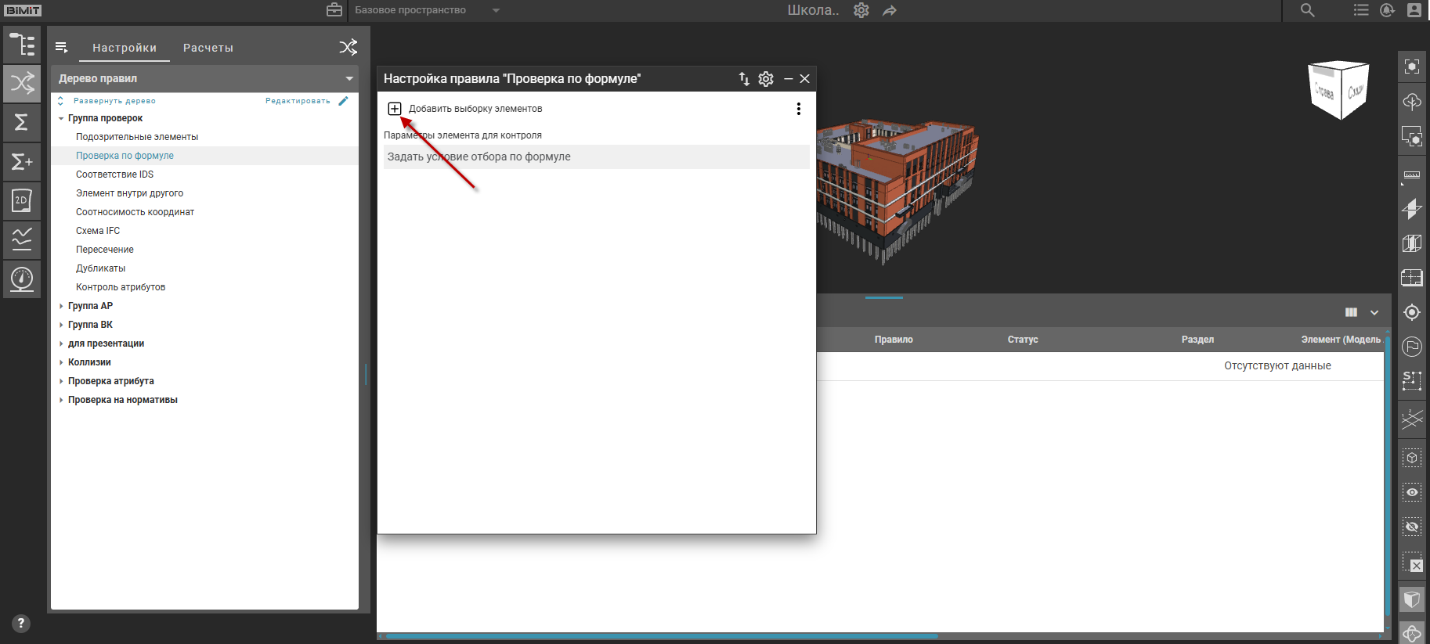

Процедура добавления выборки элементов для контроля полностью идентична процессу создания «Выборки элементов» в шаблоне проверок «Общее пересечение».

Подробная информация о создании выборки элементов представлена в разделе документации «Условия отбора».

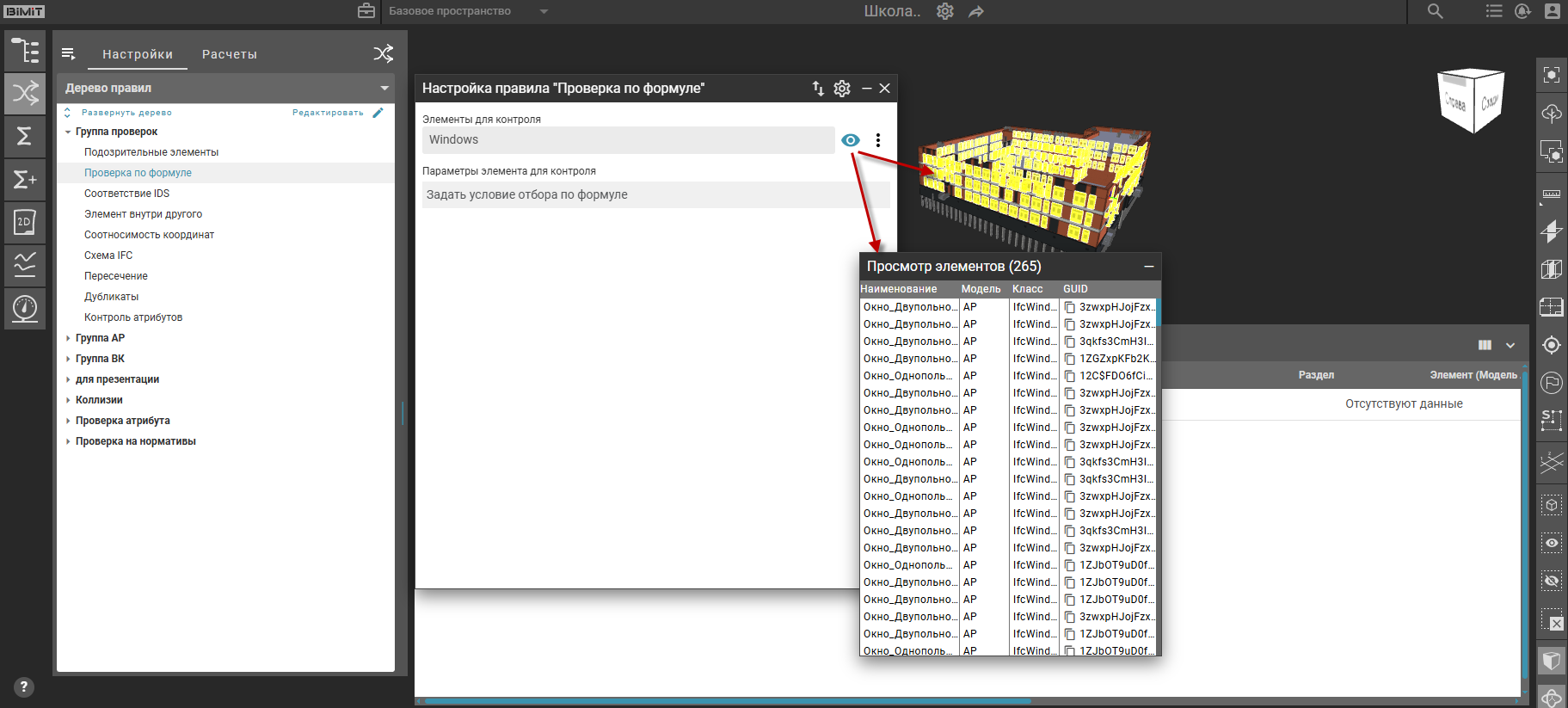

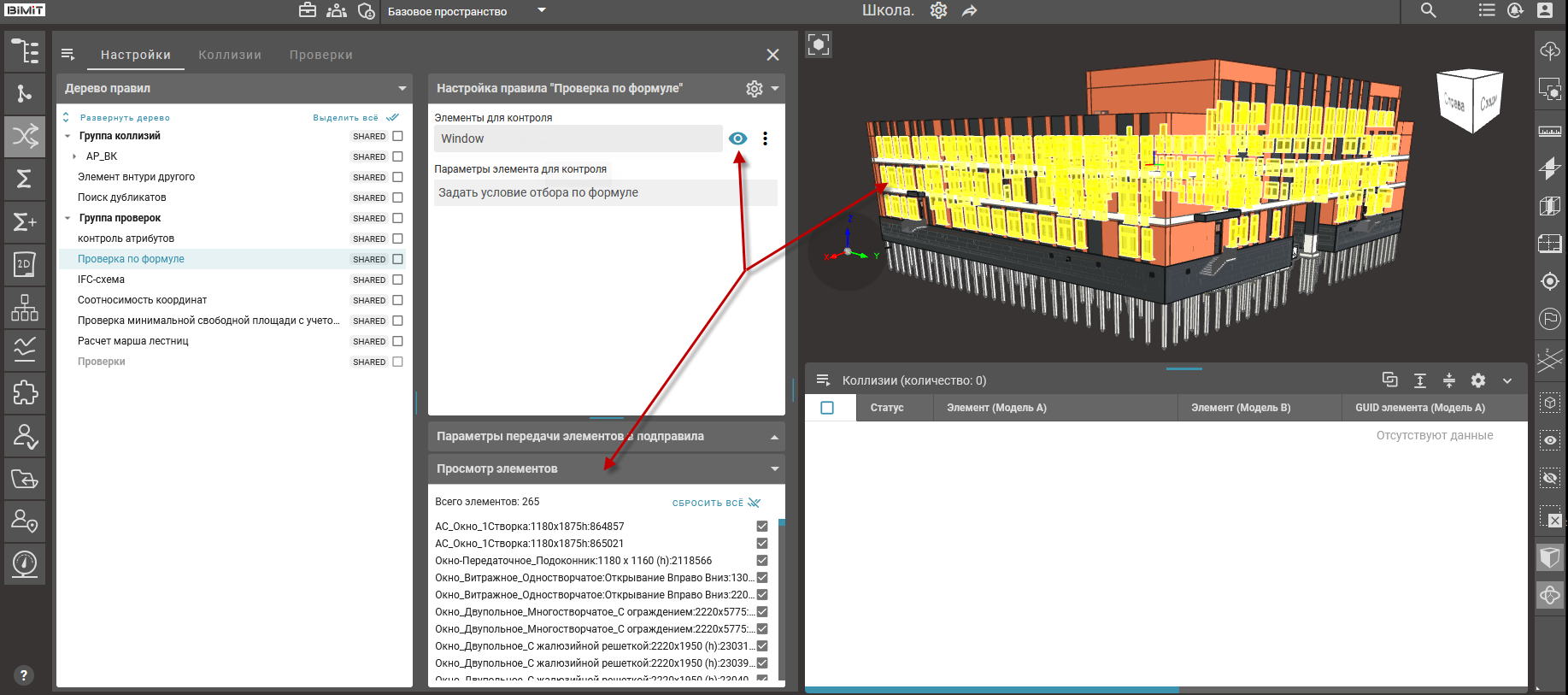

При клике на кнопку «Просмотр» в окне «Настройка правила» система отображает элементы выборки в диалоговом окне «Просмотр элементов» и визуально выделяет эти элементы на модели желтым цветом.

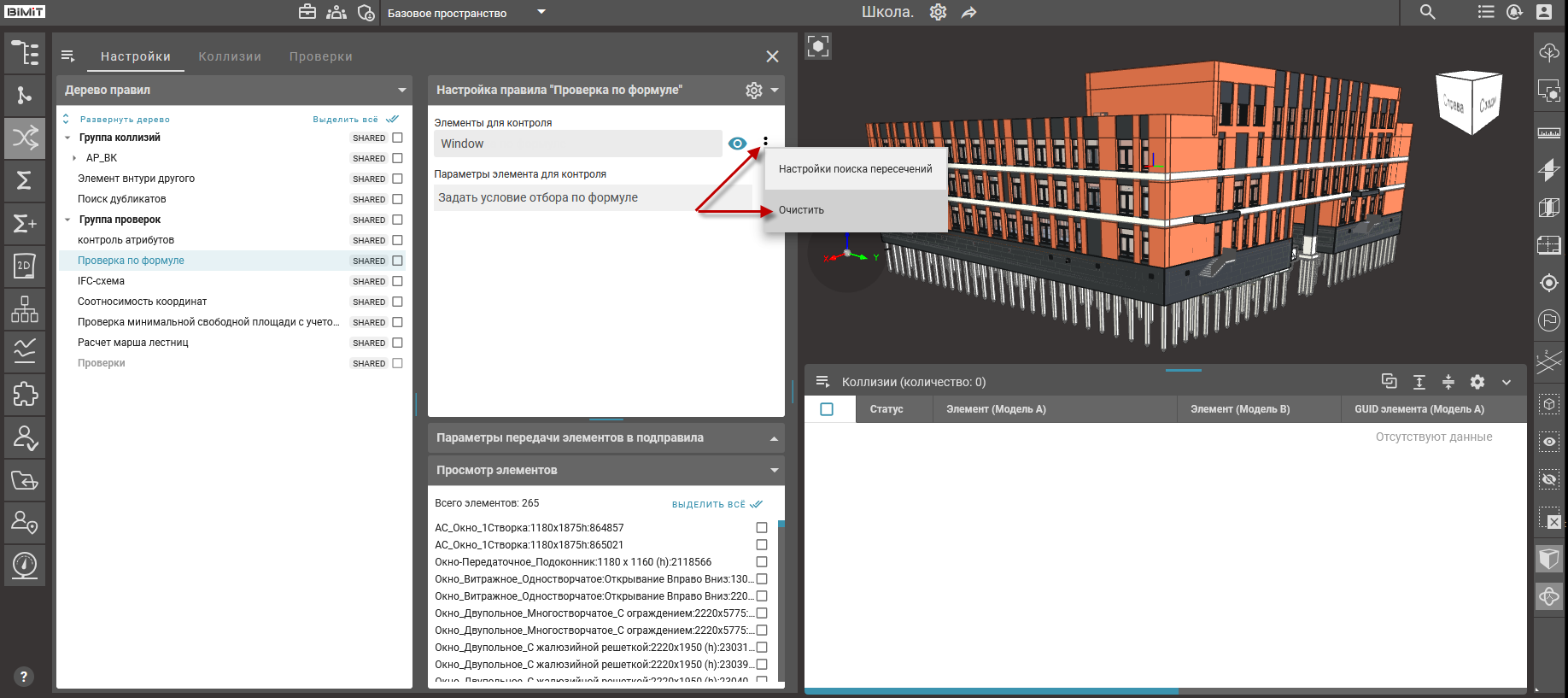

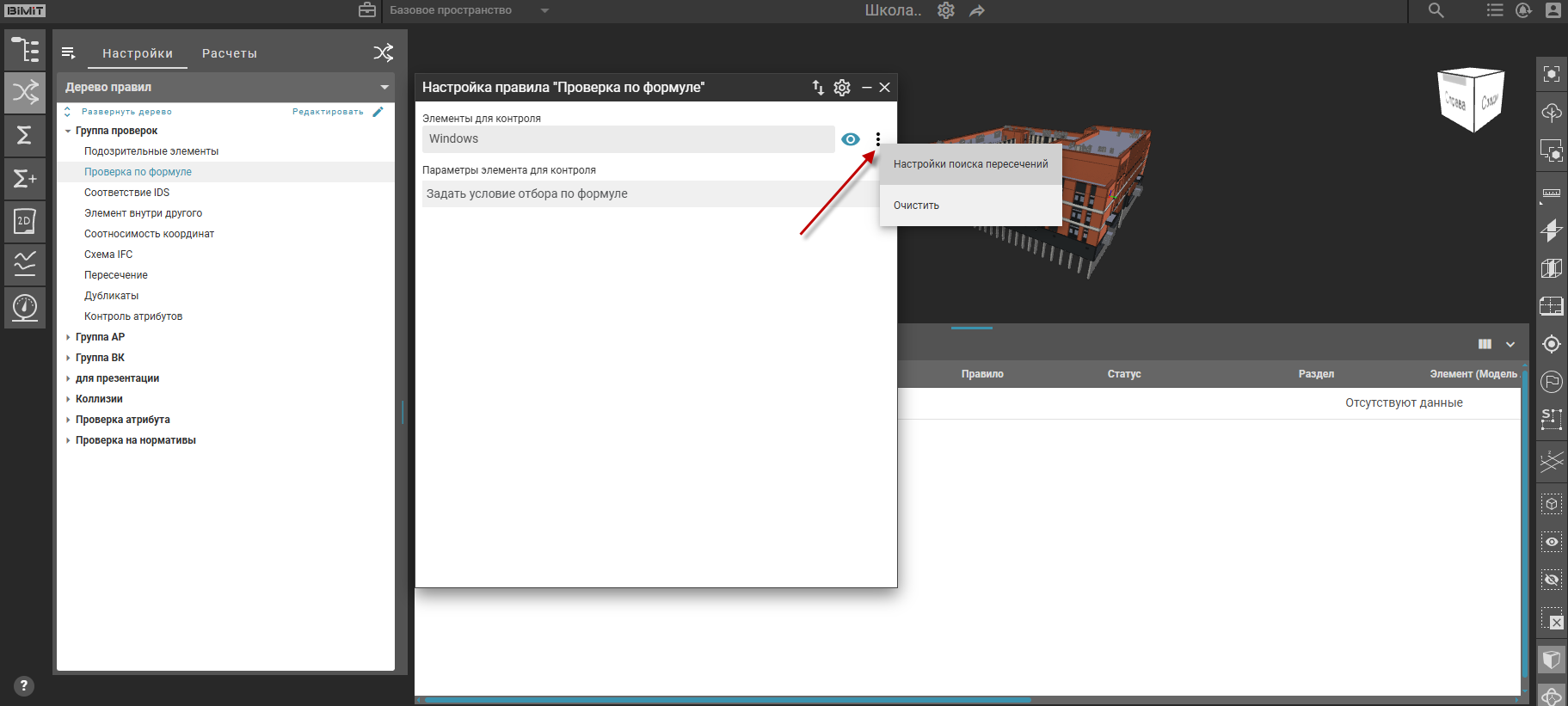

Пункт меню «Настройки поиска пересечений» предоставляет доступ к дополнительной настройке расчета проверки.

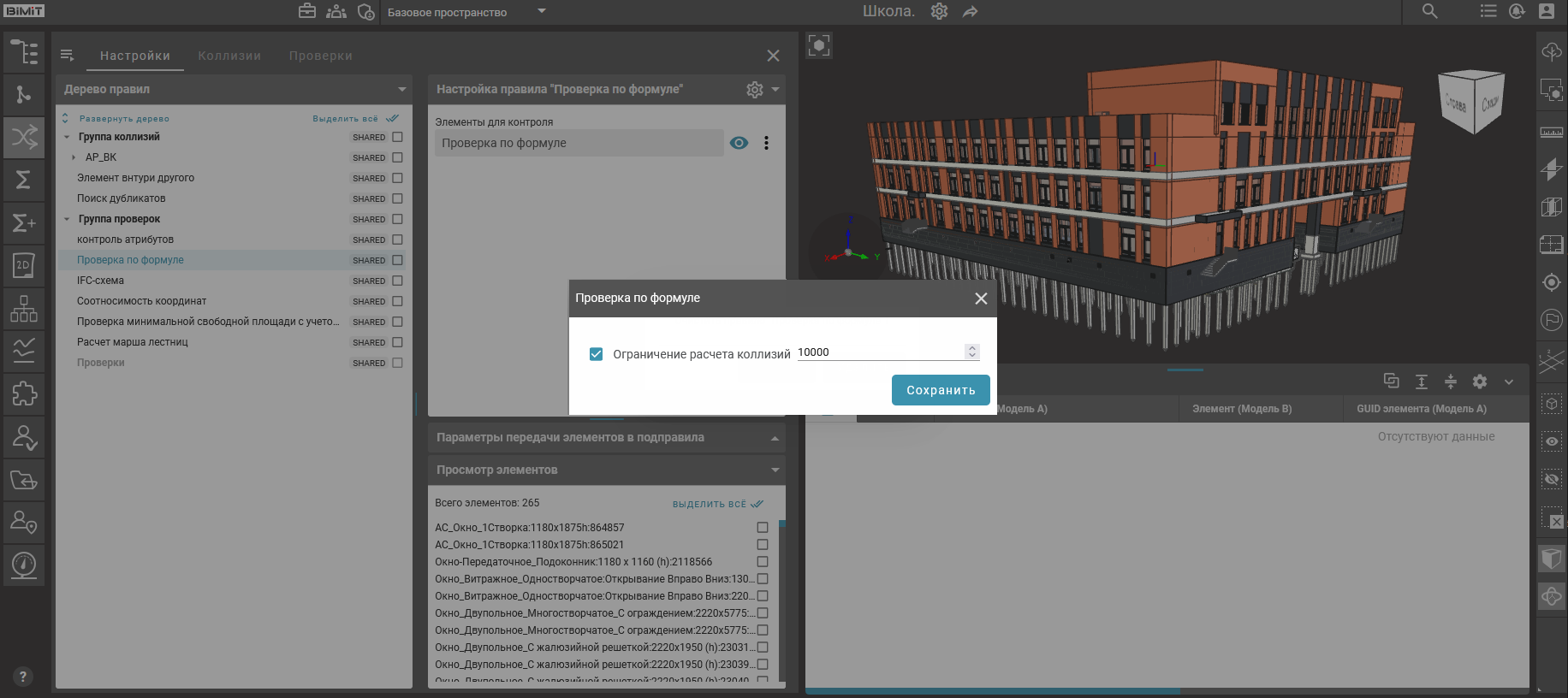

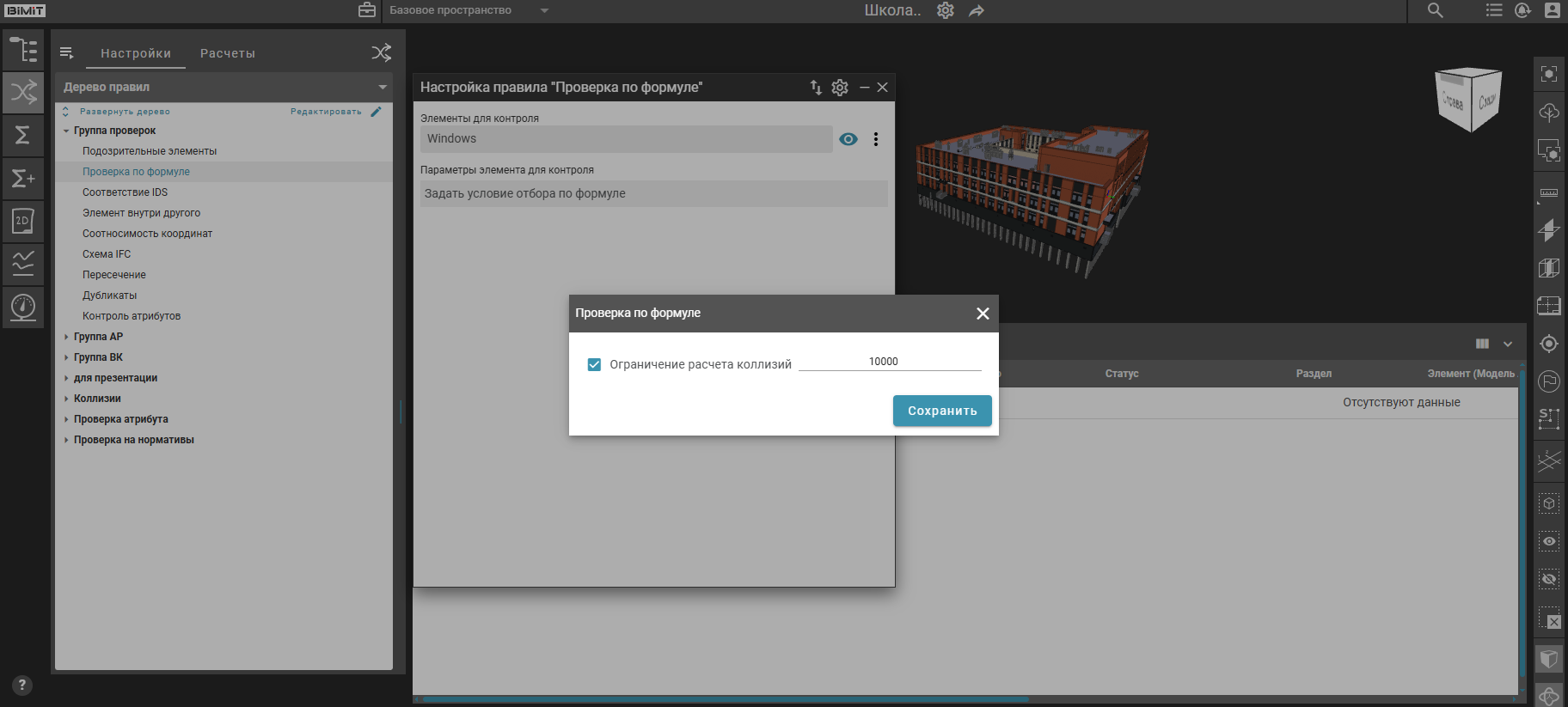

При активации чекбокса «Ограничение расчета коллизий» расчет коллизий ограничен указанным числом. По умолчанию чекбокс включен, значение 10000.

После завершения настройки дополнительных параметров проверки требуется обязательное сохранение изменений.

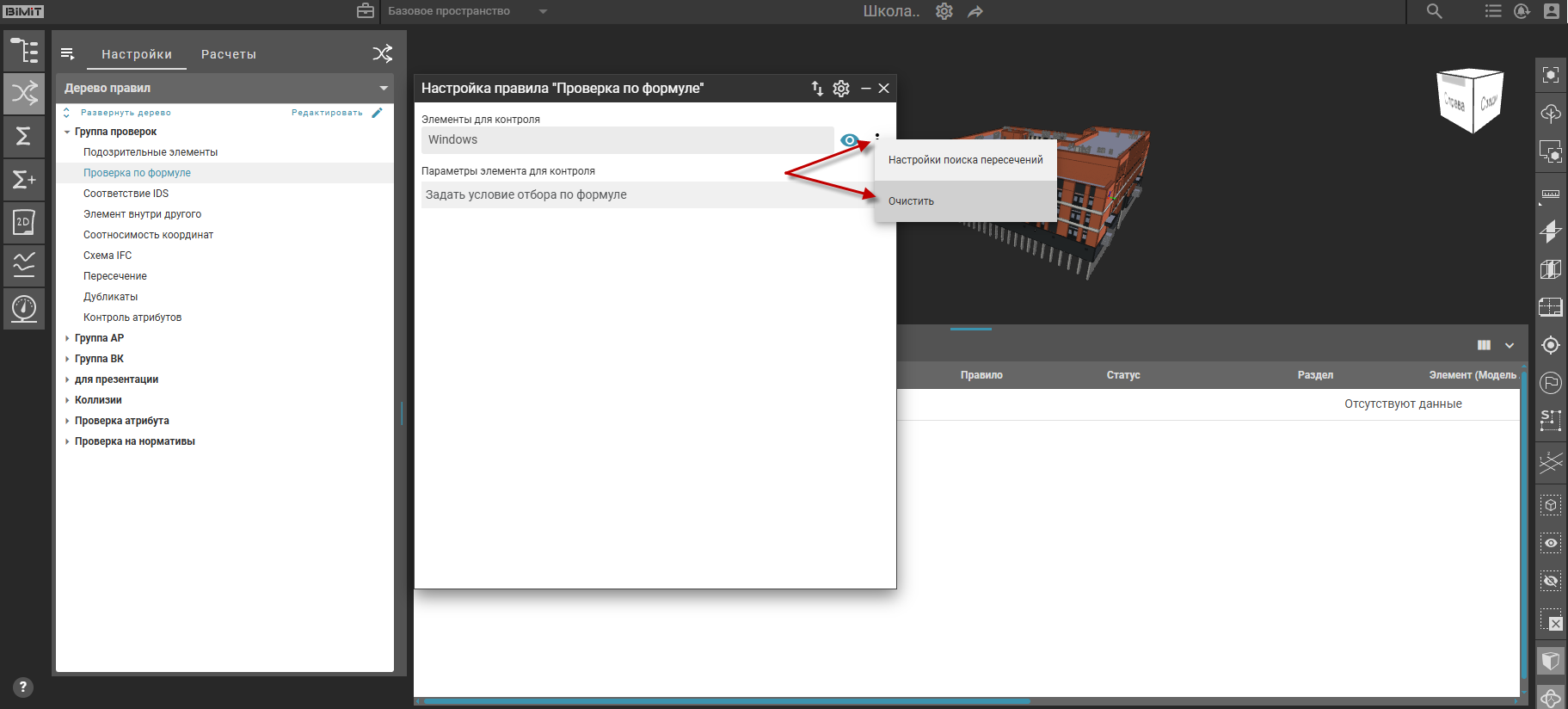

Функция «Очистить» полностью удаляет все внесенные данные и настройки текущего правила с обязательным подтверждением операции в модальном окне.

Для выбранных элементов доступно создание формул контроля на языке IFCQL.

Подробная информация о языке IFCQL представлена в разделе документации wiki «Язык IFCQL».

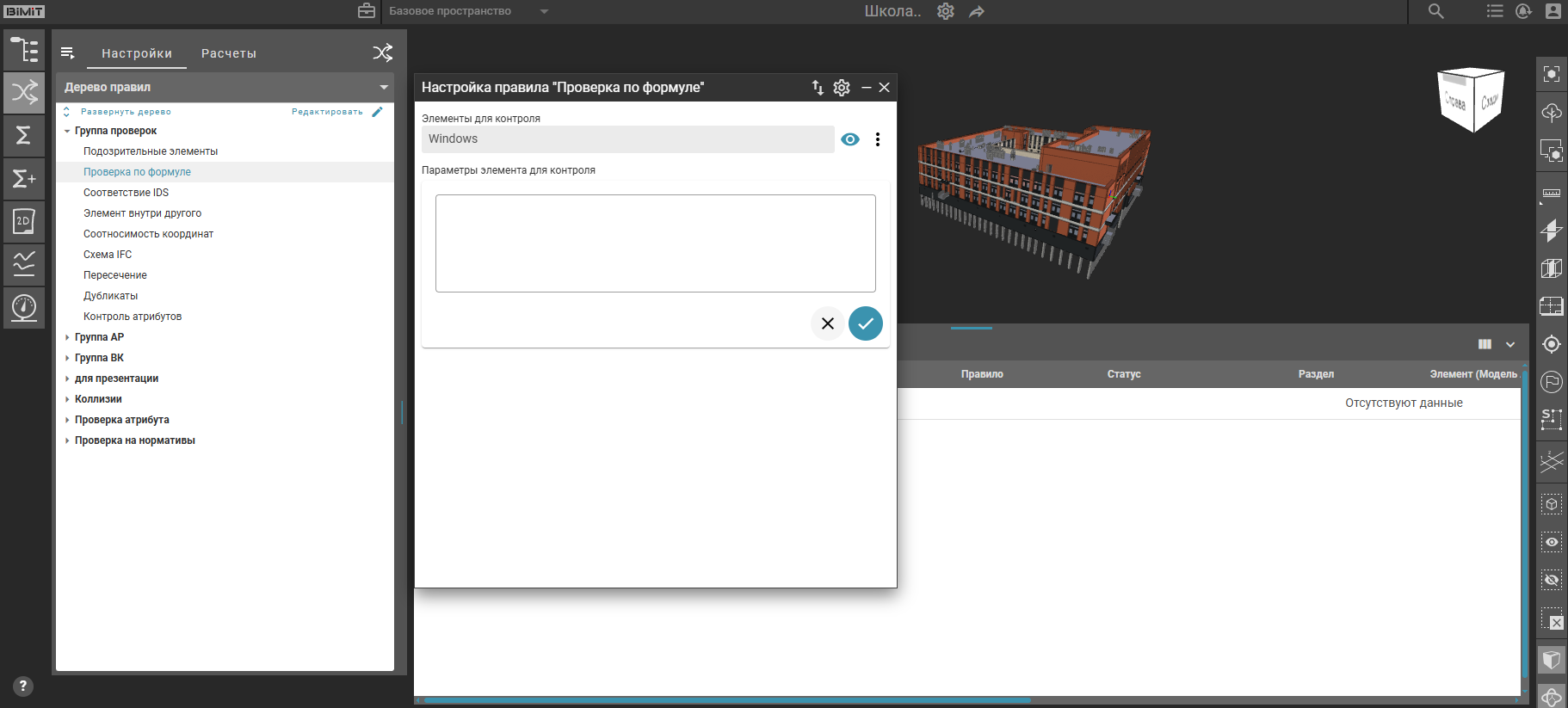

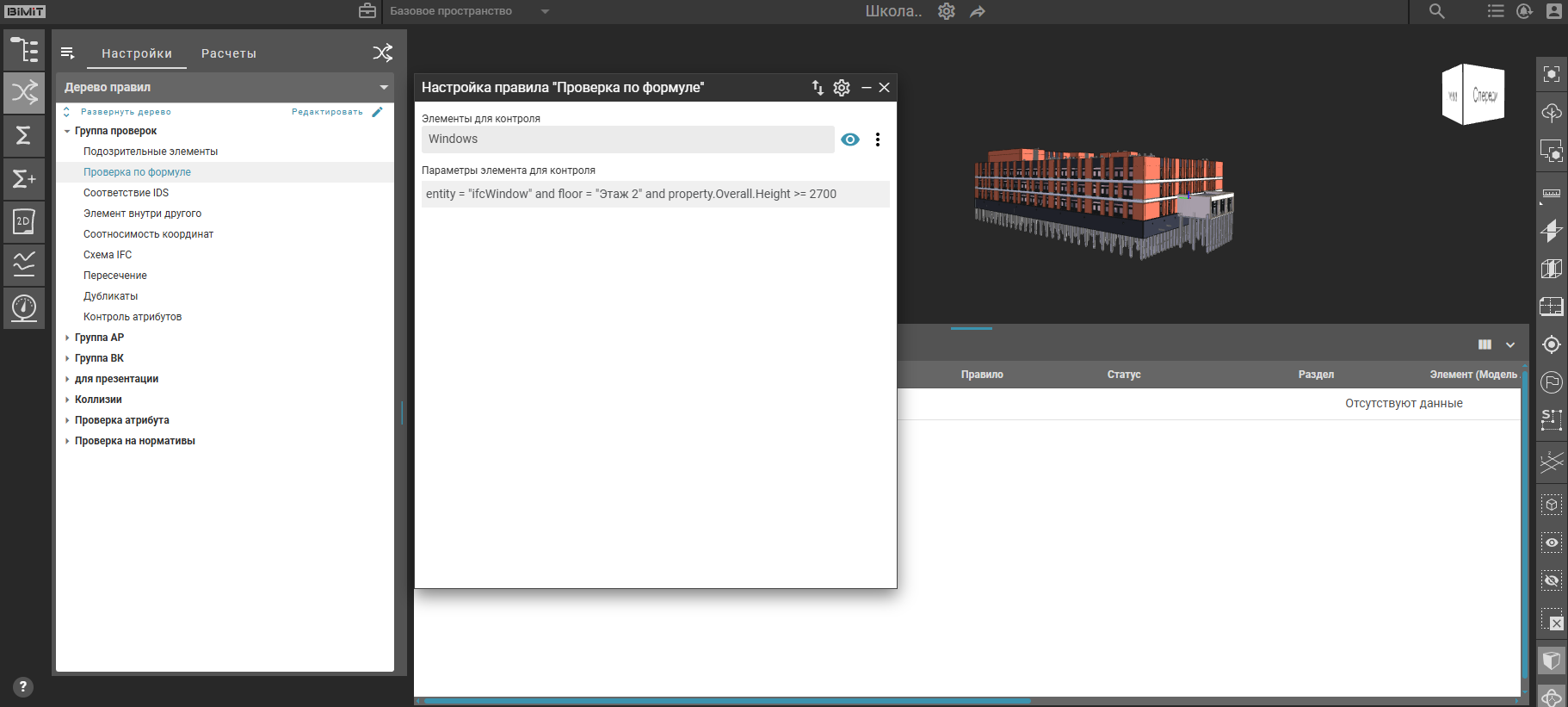

При клике на строку с полем «Задать условия отбора по формуле» разворачивается редактор для ввода формулы.

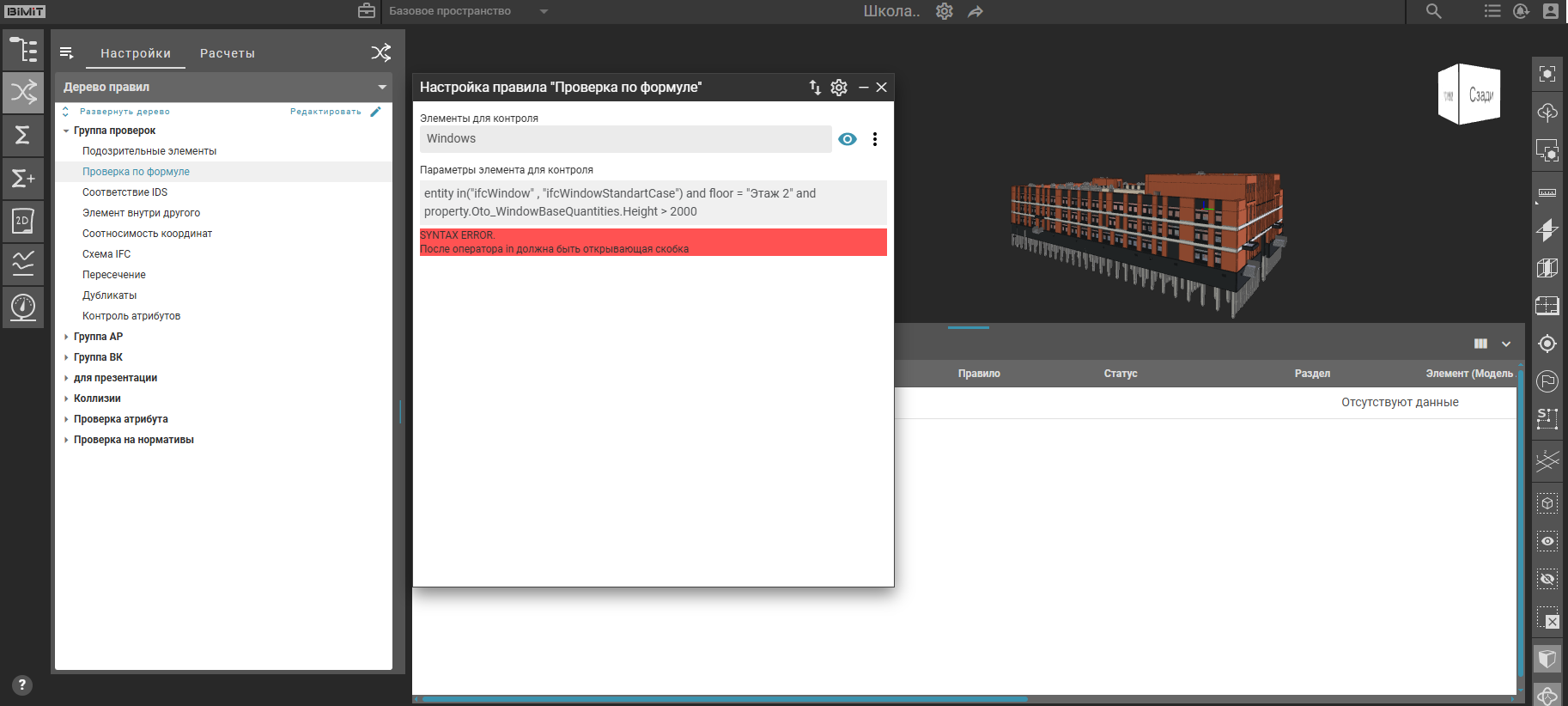

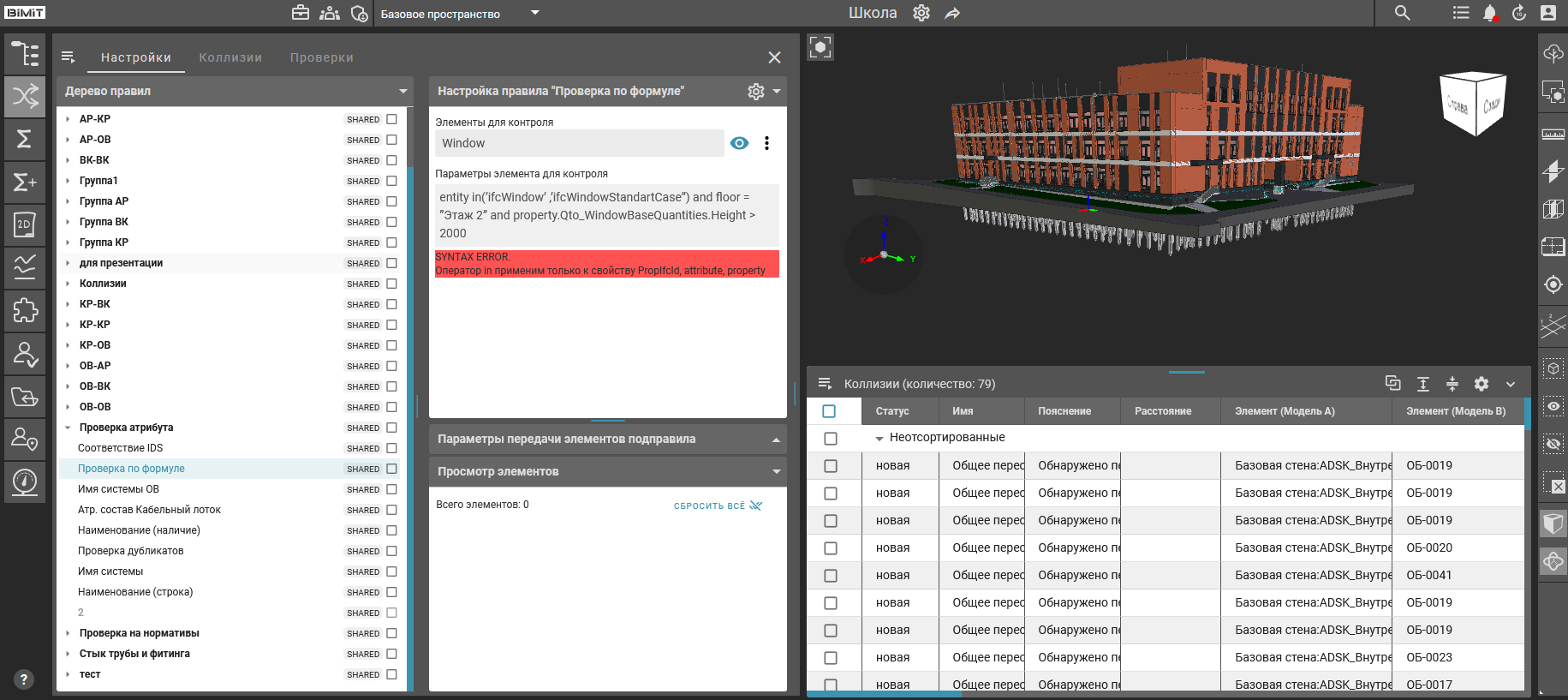

При обнаружении ошибок в формуле система отображает контекстное сообщение с текстом ошибки.

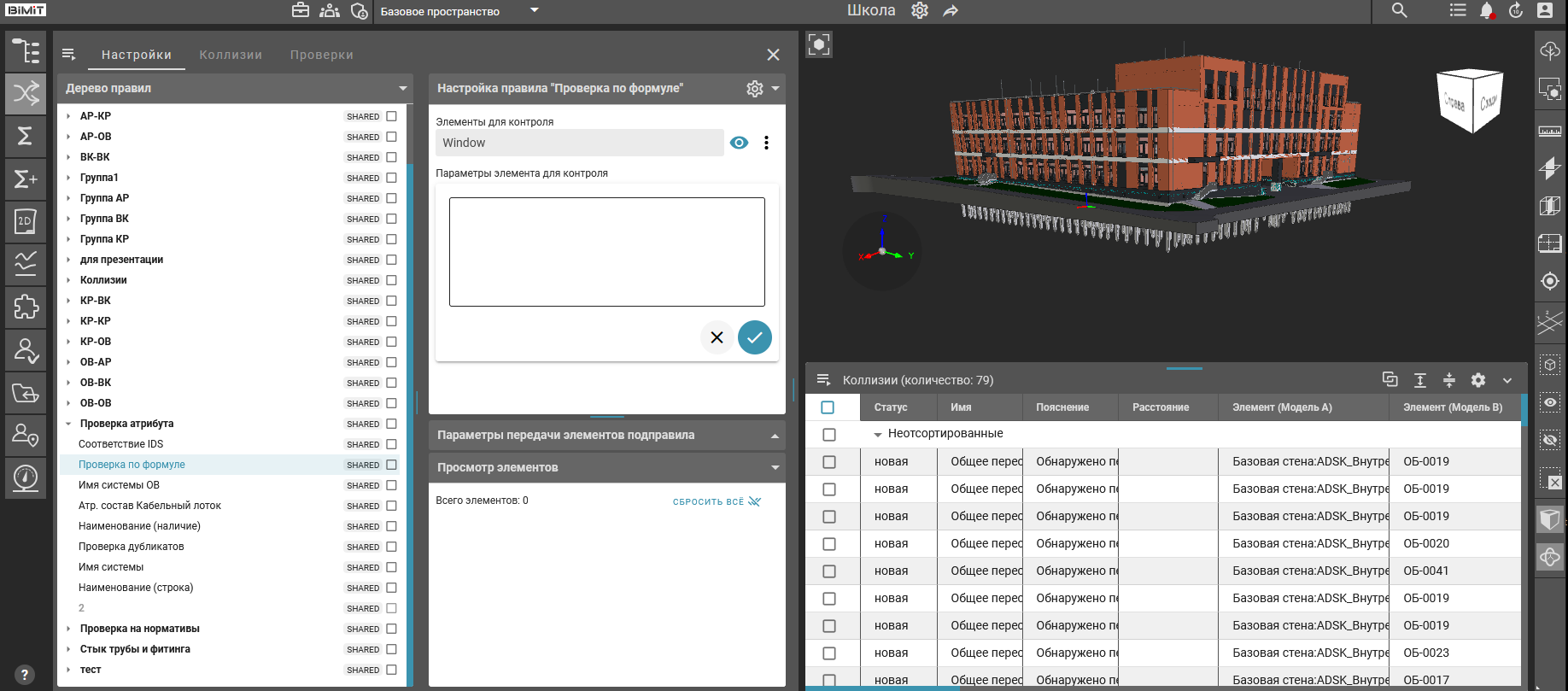

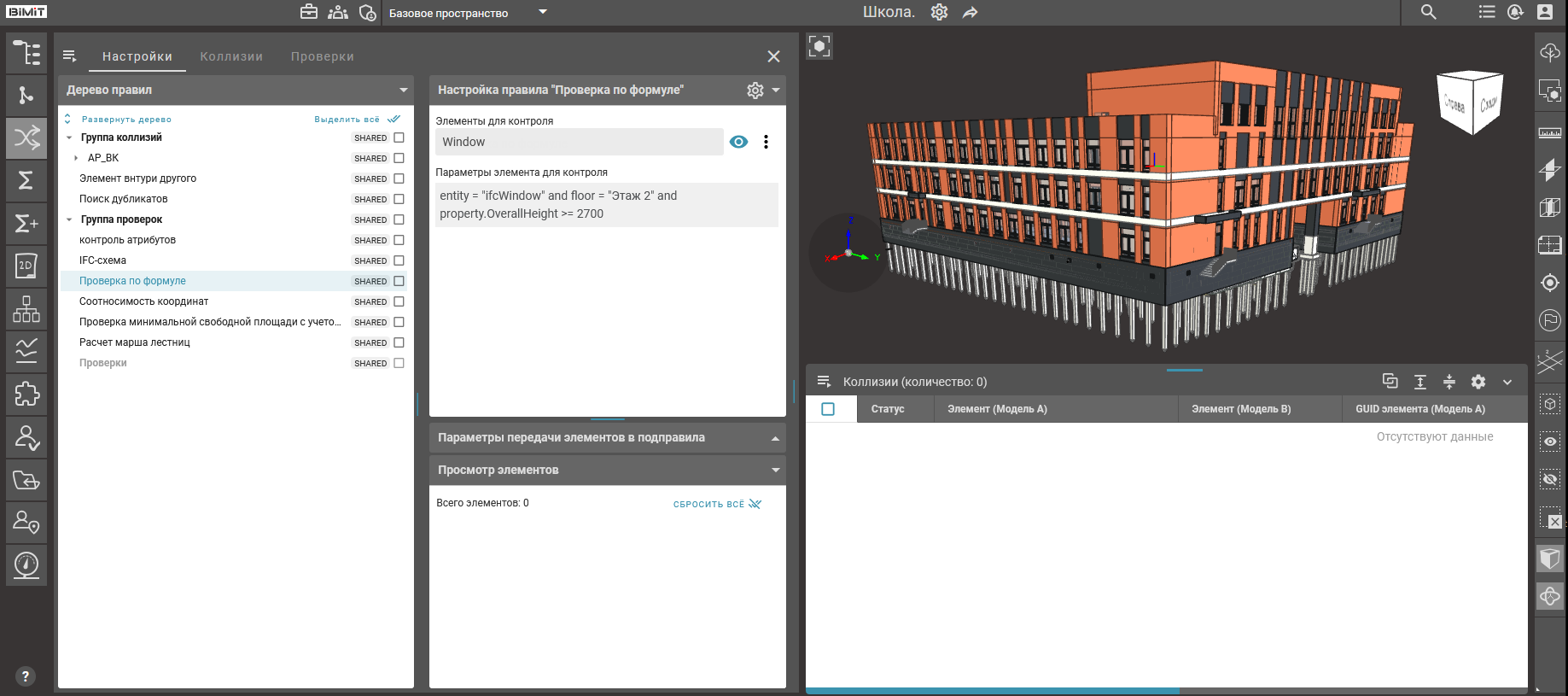

При корректном вводе формулы система автоматически сохраняет ее в окне «Параметры элемента для контроля».

Запуск расчета проверок и анализ итогового результата происходит во вкладке «Расчеты».

Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет».
