Связанные RVT

Version 6.1 by gitlab wiki on 02.07.2026, 14:45

Экспорт связанных RVT — руководство пользователя

В Anchor можно работать с хост-моделью (основной файл, например BF) и связанными RVT (Project1, Project2). Для связей доступны два независимых режима.

Настройки IFC (фазы, координаты): отдельно в TopBar и диалоге «Настройки IFC».

Два режима — в чём разница

  Federated IFC (одна IFC)  Export with host (пакет)
 Зачем  Одна общая IFC из хоста со всеми связями  Экспорт хоста и выбранных связей одной кнопкой, но каждый файл — свой прогон
 Где включить  Меню ⋯ вверху (TopBar) → «Экспортировать связанные файлы в одну IFC»  Чекбокс на строке связанного файла в списке слева
 Кто шлёт IFC  Только хост  Каждый участник пакета по своим настройкам
 Revit  Нужен 2024 или новее на хосте  Любая поддерживаемая версия

Режимы не заменяют друг друга: federated управляет составом одной IFC; export with host — составом пакета при нажатии «Экспорт».

Federated IFC — одна модель из хоста

Как включить

  1. Откройте хост или любой связанный файл из той же группы.
    2. Меню ⋯ → включите «Экспортировать связанные файлы в одну IFC».
    3. Настройте 3D-виды на хосте (BF) — именно с него уйдёт IFC.

Чекбокс доступен на любом файле группы (хост и связи), но IFC всегда формируется из основного файла.

Ограничения при включённом federated

 Элемент  Поведение
 IFC со связи  Не экспортируется отдельно — только через хост
 «Выгрузить основной вид» на связи  Выключен и недоступен
 2D и листы на связи  Экспортируются с того файла, с которого запущен экспорт (без переключения на хост)

Экспорт IFC со связанного файла

Если federated включён и на связи выбраны 3D-виды, при нажатии Экспорт:

  1. Интерфейс переключится на хост (основной файл).
    2. Появится уведомление: «Экспорт IFC выполняется с основного файла …».
    3. Отобразится прогресс экспорта хоста.

Экспортируются виды, выбранные в конфигурации хоста, а не связи. Если нужна другая выборка — настройте 3D на BF или переключитесь на хост вручную перед экспортом.

Export with host — пакет «хост + связи»

Как использовать

  1. В списке файлов слева на строке связанного RVT включите чекбокс экспорта с хостом (рядом с именем файла).
    2. Нажмите Экспорт на связи или на хосте — в пакет попадут хост и все связи с включённым флажком.
    3. Для каждого файла в пакете задайте свой раздел BIMIT — дубликаты в одном пакете блокируются.

Связь без флажка экспортируется отдельно (если выбрана и включена в пакетный список).

Когда выбирать этот режим

- Нужны отдельные TRM/выгрузки по хосту и связям, но запуск одним действием.
- Federated IFC не подходит (старая версия Revit или нужны отдельные IFC с каждого файла).

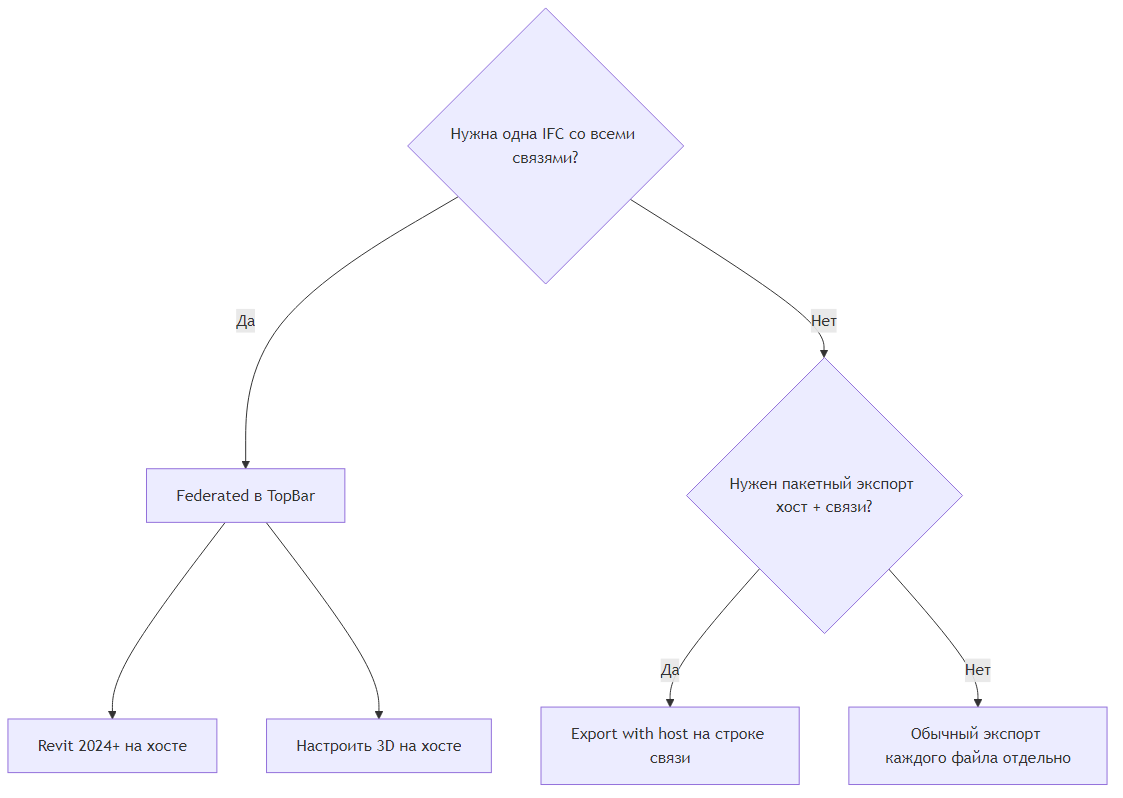

Схема выбора режима

Diagram

Частые вопросы

Почему после экспорта со связи открылся хост?
При federated IFC и выбранных 3D-видах Anchor намеренно переключает на хост — IFC уходит только с него.

Почему нет прогресса IFC на связи?
При federated связь не выполняет команду IFC в CAD. Смотрите прогресс на хосте или дождитесь автоматического переключения.

Можно ли включить оба режима?
Да, но federated влияет только на состав одной IFC с хоста; export with host — на состав пакета при экспорте.

Где хранятся настройки?
В конфигурации экспорта документа (при нескольких конфигурациях — у каждой свои флаги). См. Конфигурации экспорта.

См. также

- Конфигурации экспорта — конфигурации экспорта
- Revit detached — отсоединённое открытие central
