Входные проверки - схема IFC

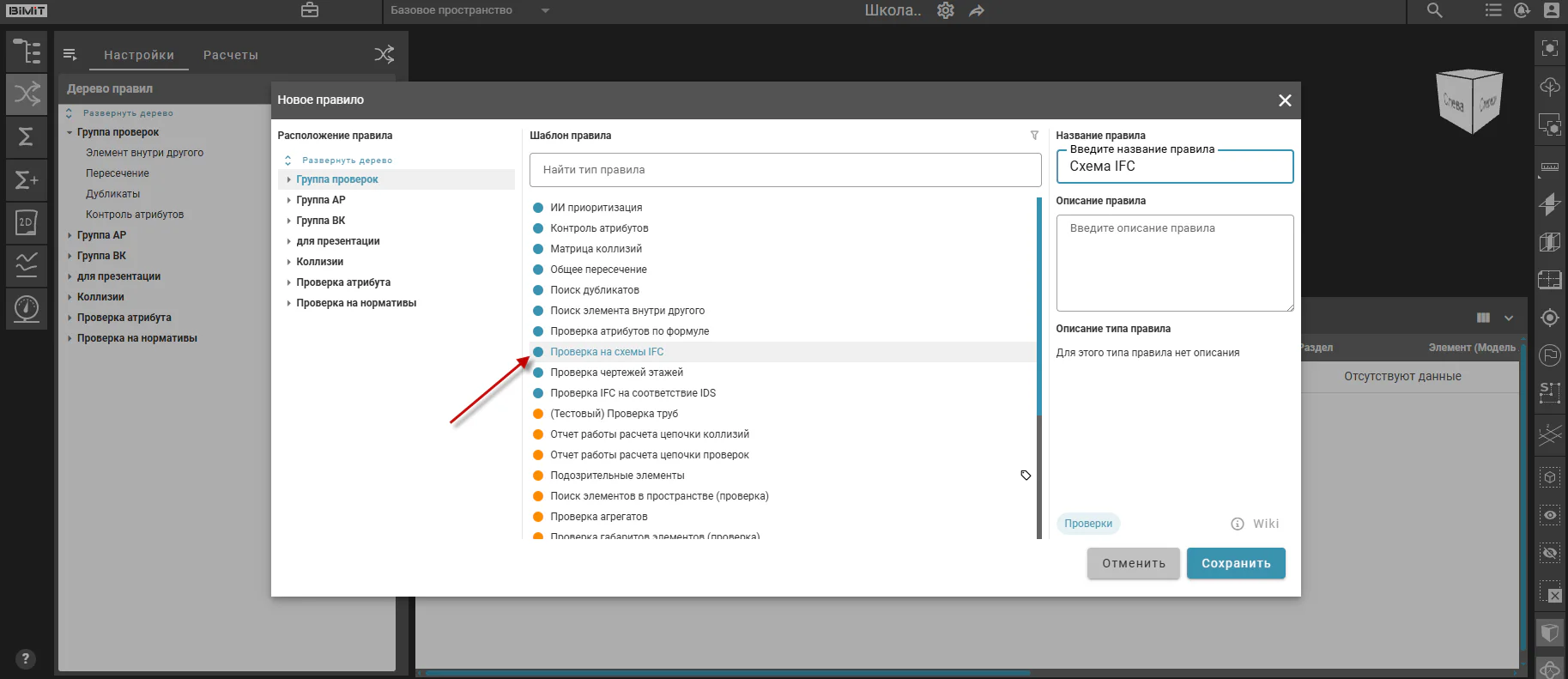

При выборе типа проверки «Проверка на схемы IFC» система предоставляет возможность выбора модели для проверки загружаемых файлов на наличие ошибок.

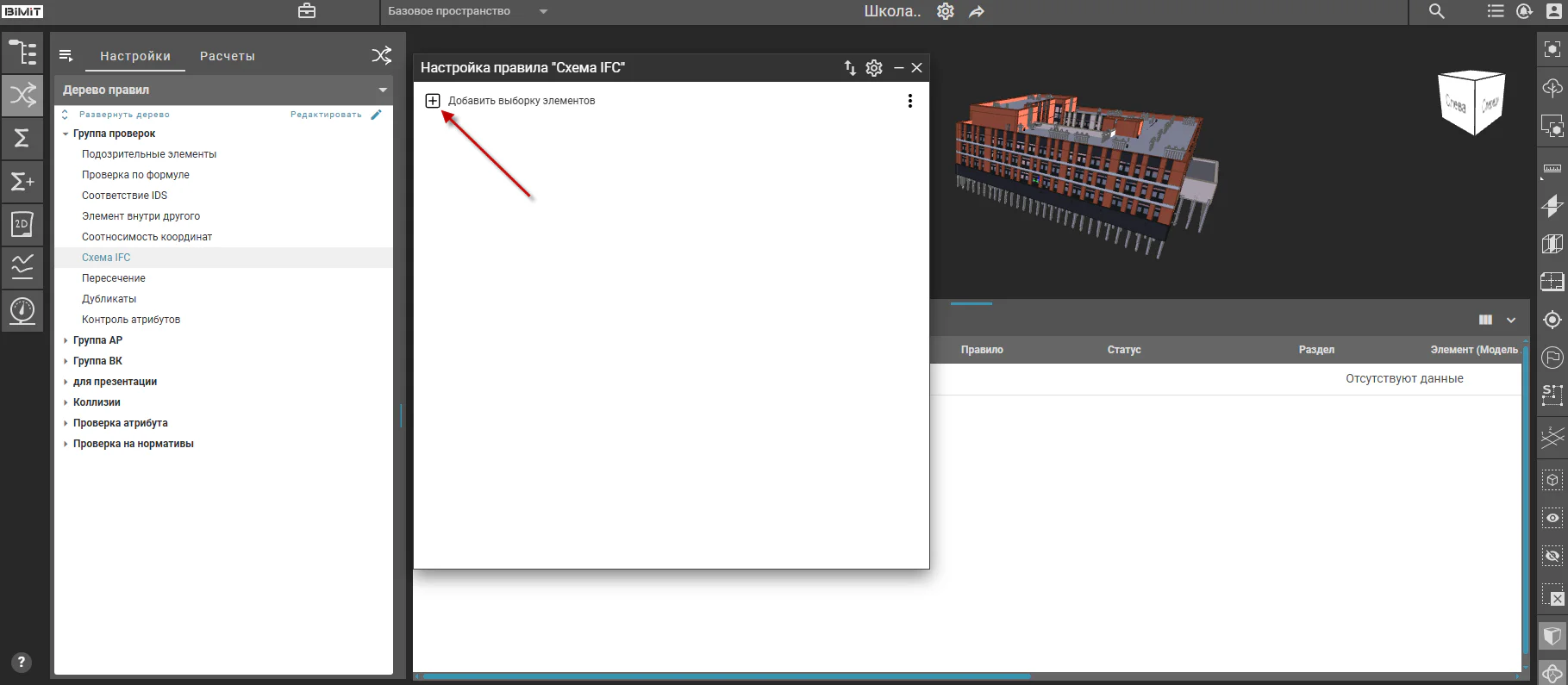

При клике на кнопку «Добавить выборку элементов» открывается модальное окно, в котором указывается название выборки и задаются условия отбора.

При проверке IFC-файлов на корректность формата в условиях отбора элементов доступен ограниченный интерфейс, позволяющий выбирать только разделы модели или дисциплину.

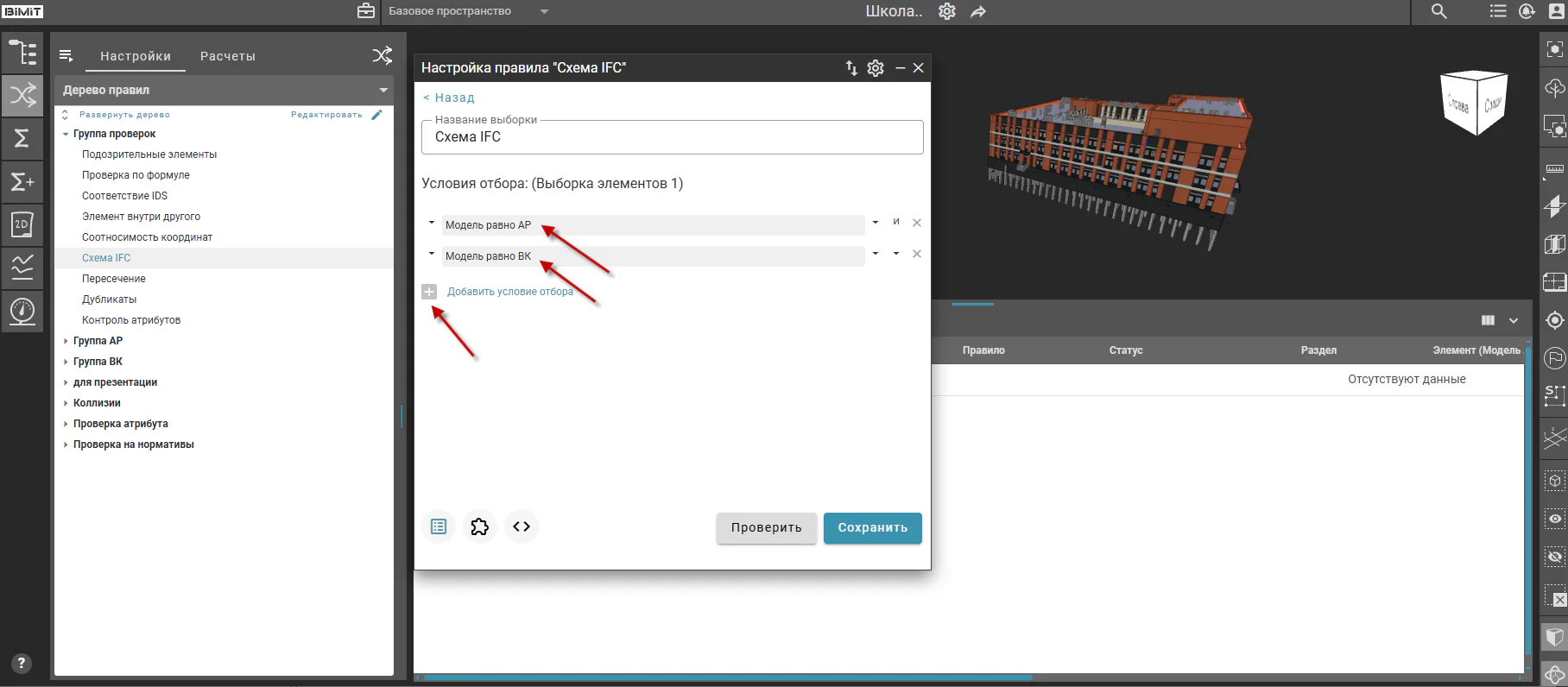

Элемент управления «+» в интерфейсе добавления условий отбора позволяет последовательно добавлять в выборку несколько разделов для проверки.

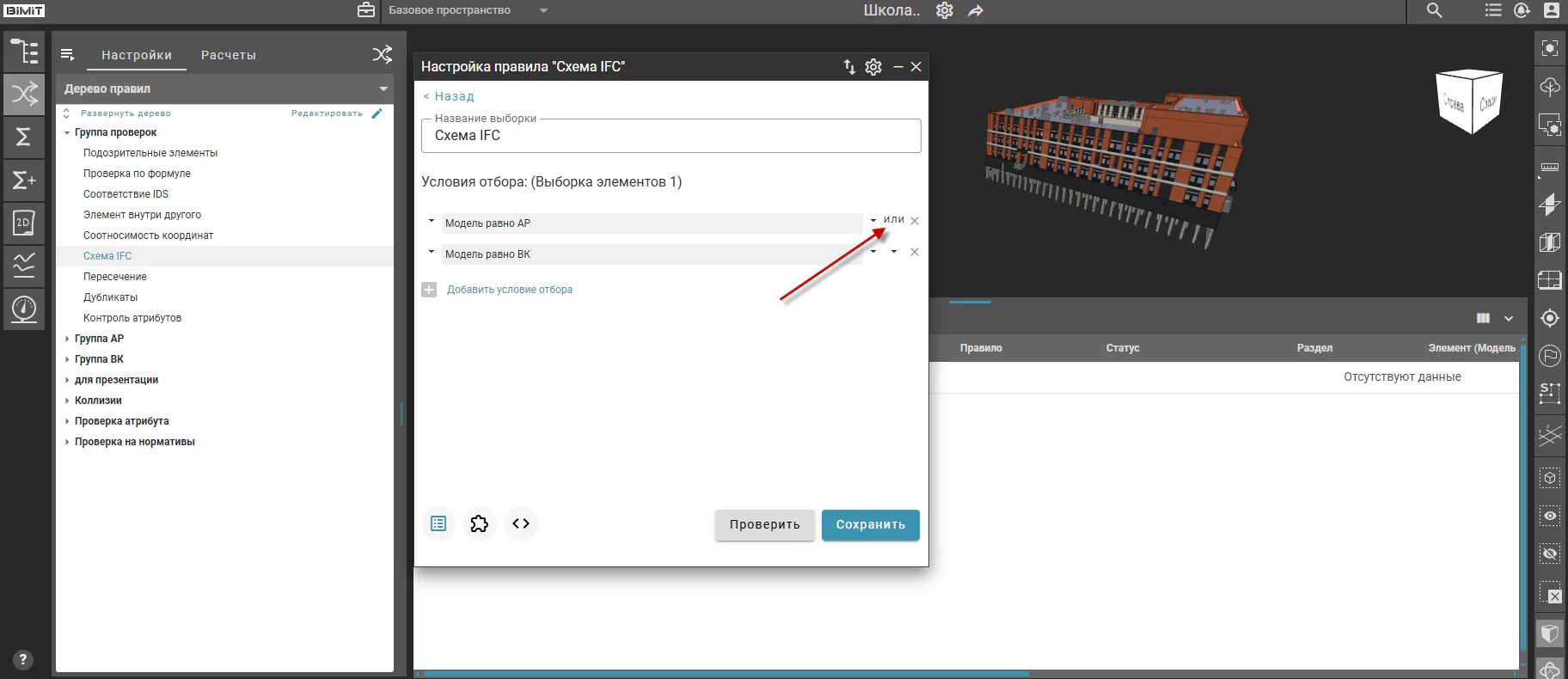

Обратите внимание! При формировании составной выборки, включающей несколько разделов IFC, требуется явное указание логического оператора «ИЛИ» между элементами выборки.

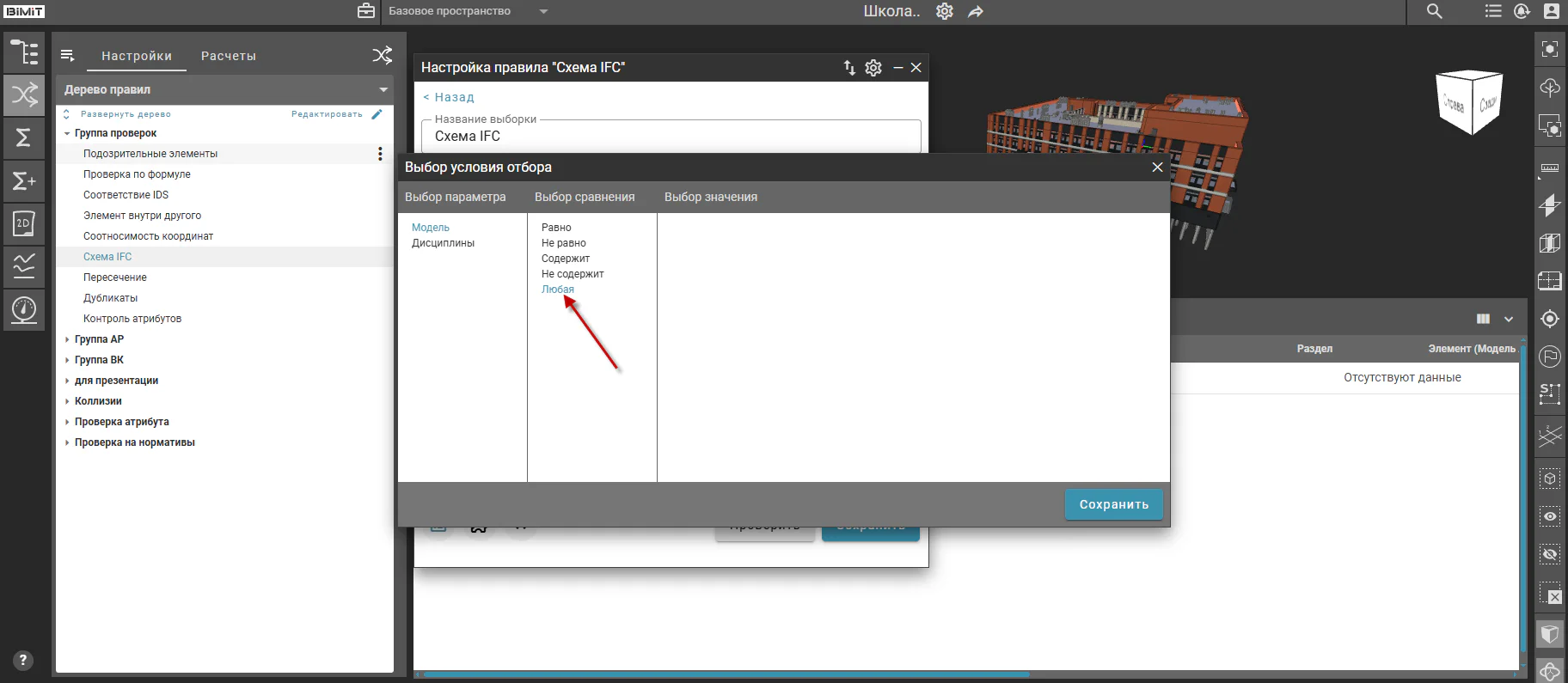

При необходимости проверки всей модели используется оператор сравнения «Любая».

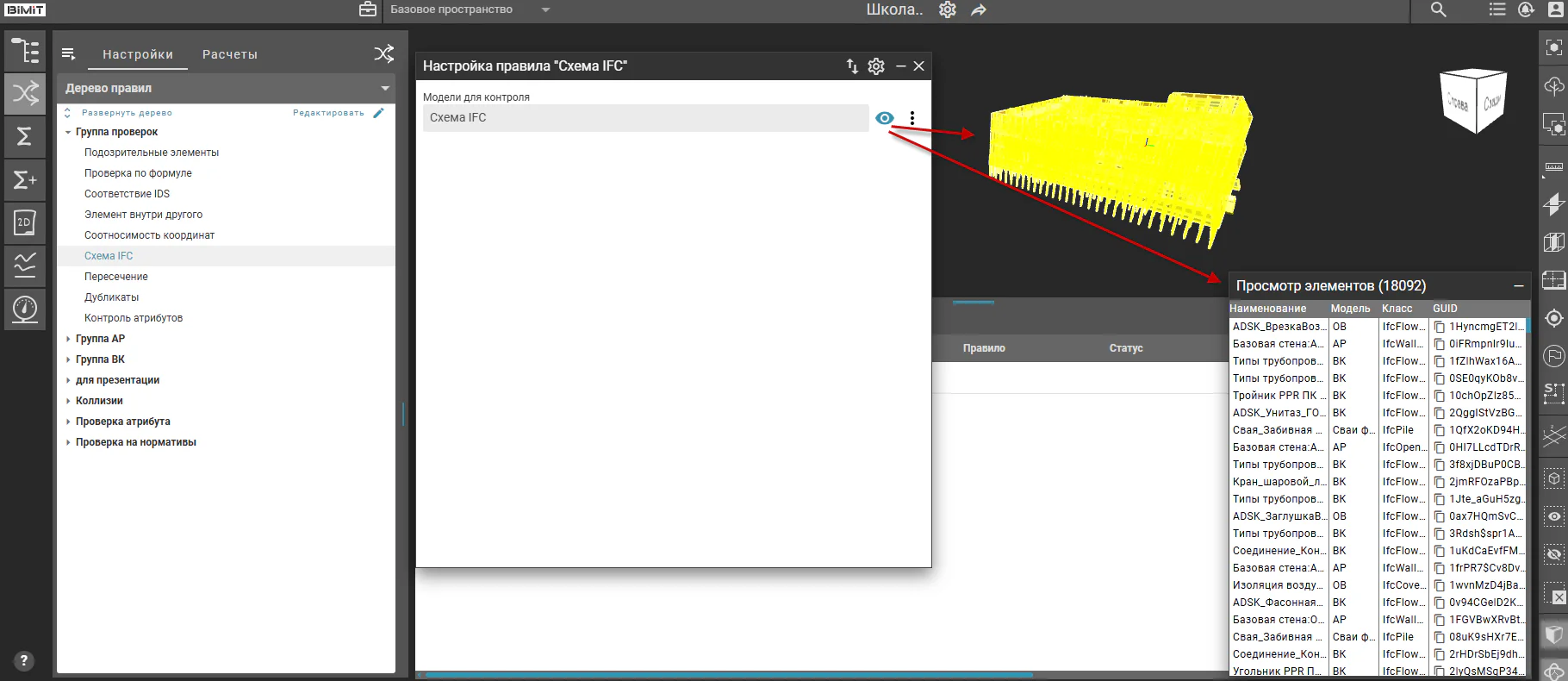

При клике на кнопку «Просмотр» в окне «Настройка правила» система отображает элементы выборки в диалоговом окне «Просмотр элементов» и визуально выделяет эти элементы на модели желтым цветом.

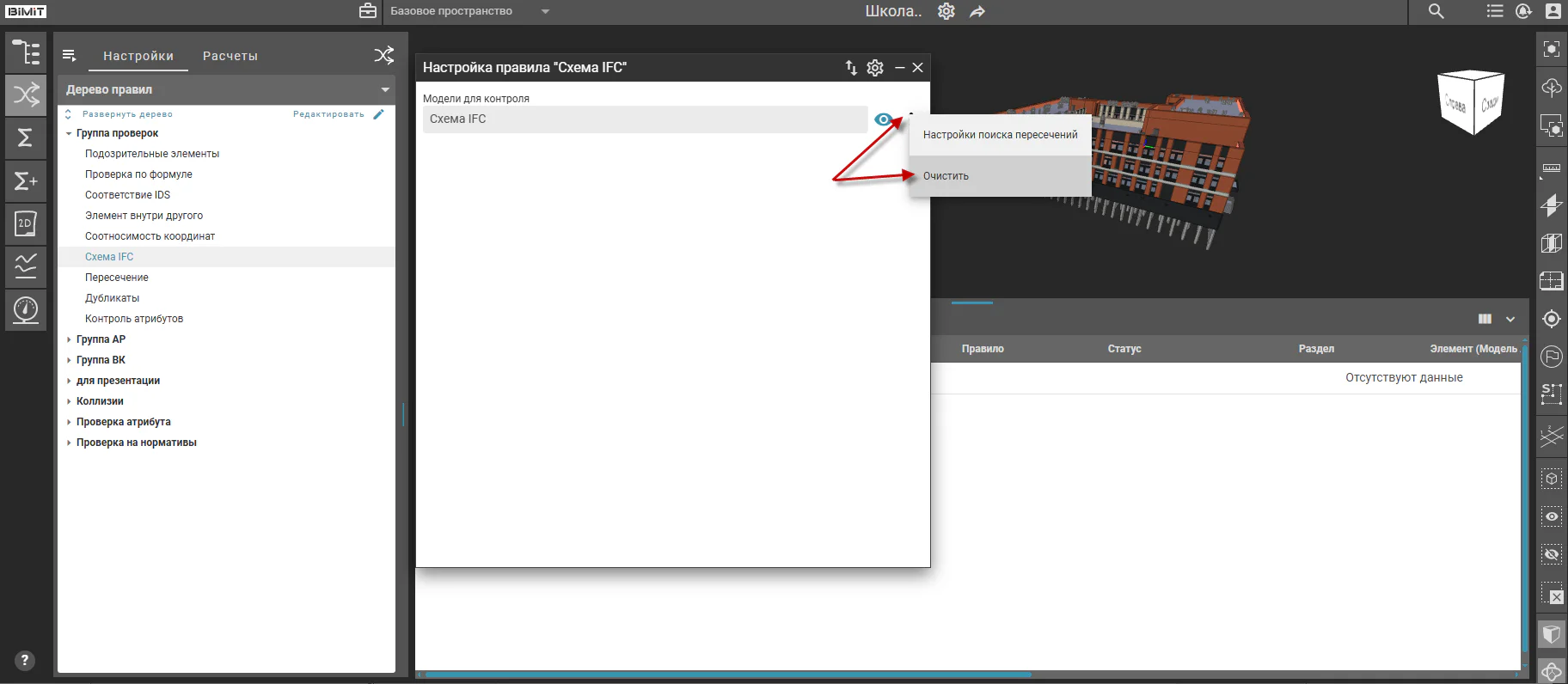

Пункт меню «Настройки поиска пересечений» предоставляет доступ к дополнительной настройке расчета проверки.

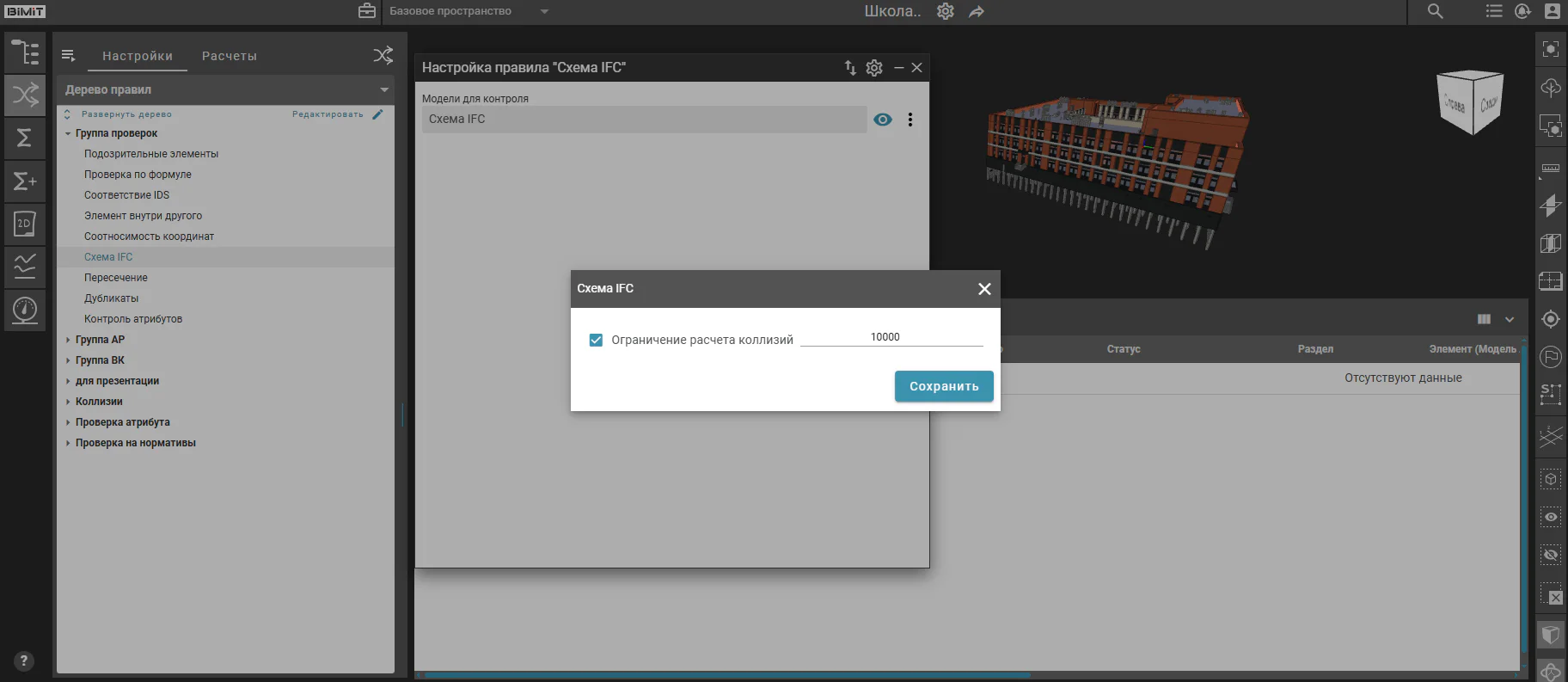

При активации чекбокса «Ограничение расчета коллизий» расчет коллизий ограничен указанным числом. По умолчанию чекбокс включен, значение 10000.

После завершения настройки дополнительных параметров проверки требуется обязательное сохранение изменений.

Функция «Очистить» полностью удаляет все внесенные данные и настройки текущего правила с обязательным подтверждением операции в модальном окне.

Запуск расчета проверок и анализ итогового результата происходит во вкладке «Расчеты».

Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет».
