Совмещенные чертежи

Добавление точки панорамы через совмещенные чертежи возможно только при наличии совмещенного чертежа, созданного на горизонтальной поверхности.

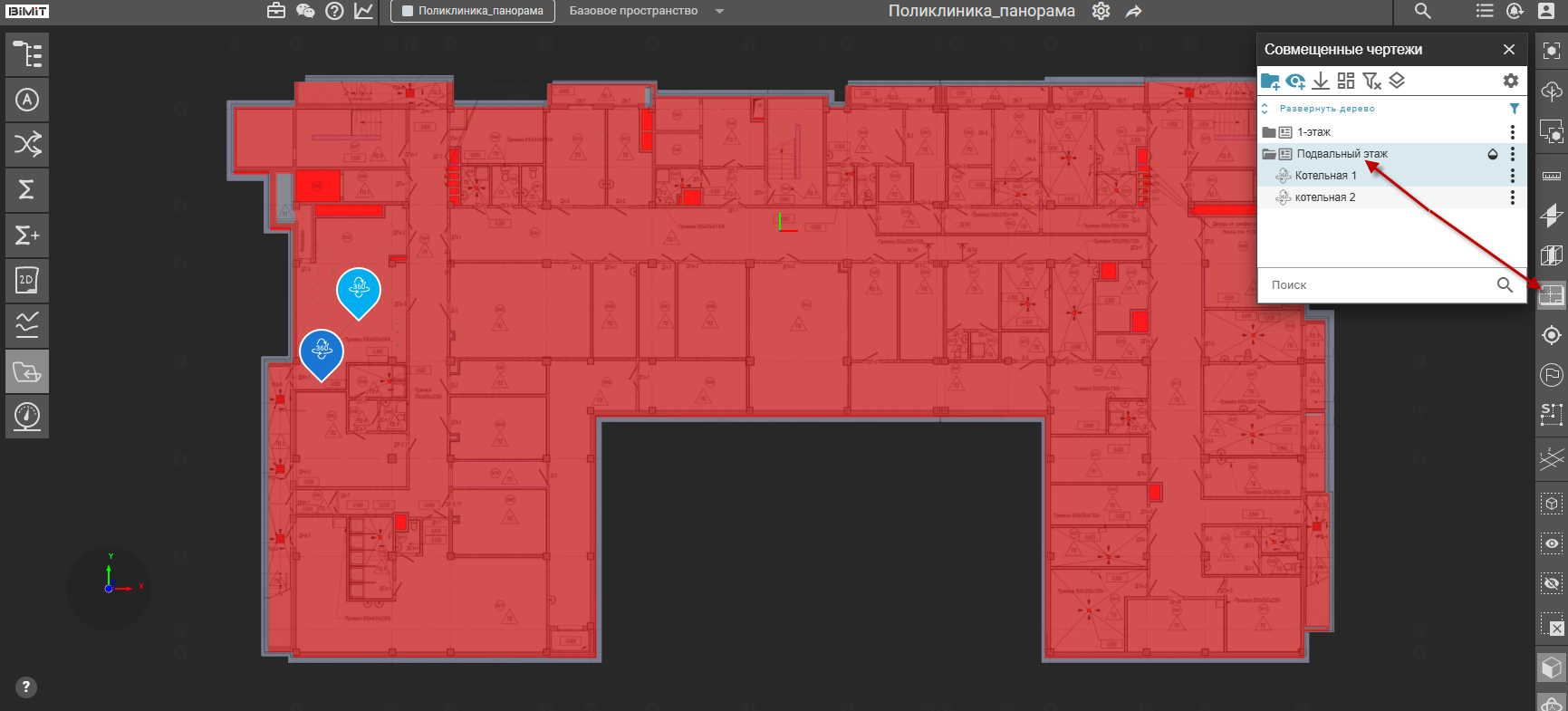

Для добавления точки панорамы необходимо открыть инструмент «Совмещенные чертежи» и выбрать ранее созданный чертеж, выполненный на любой горизонтальной поверхности.

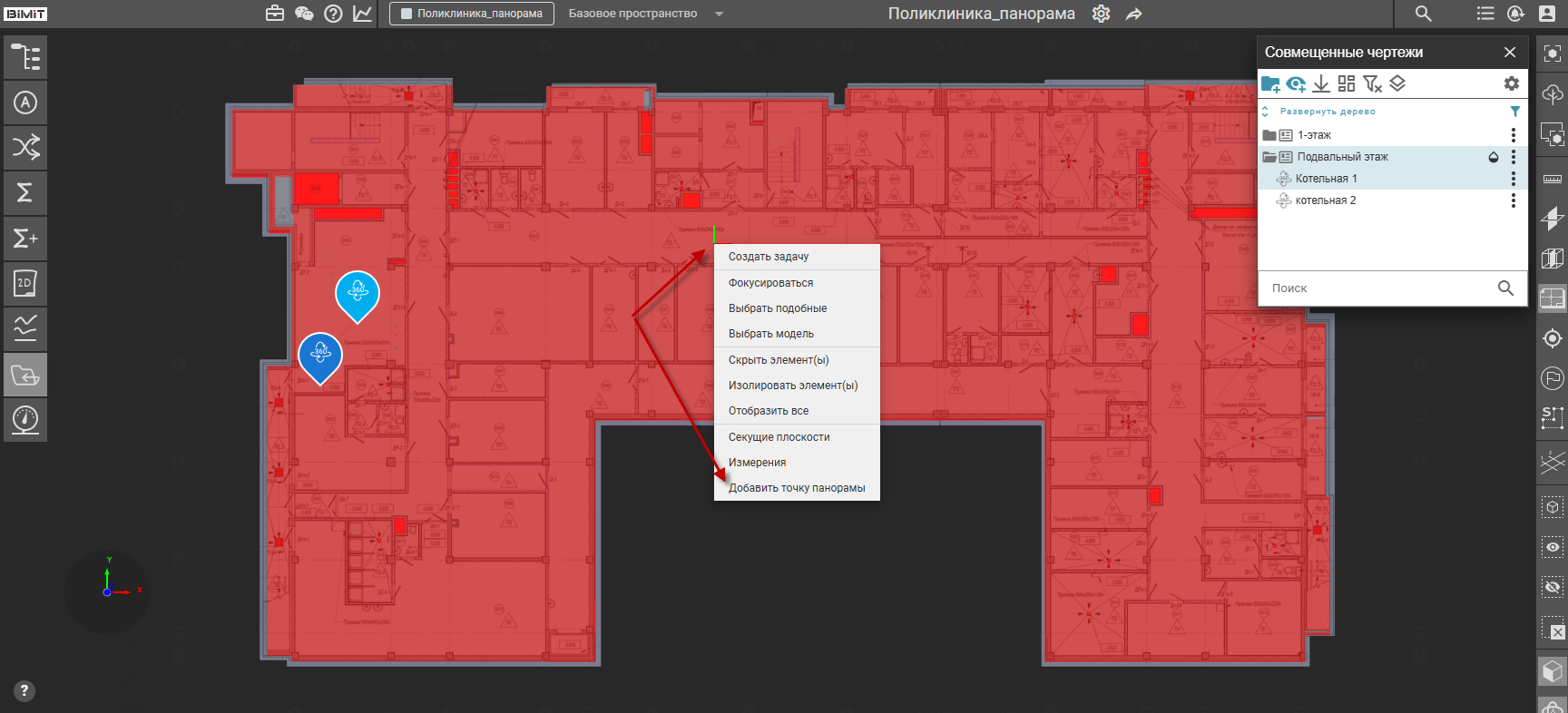

При клике ПКМ по выбранной точке на модели вызывается контекстное меню с пунктом «Добавить точку панорамы».

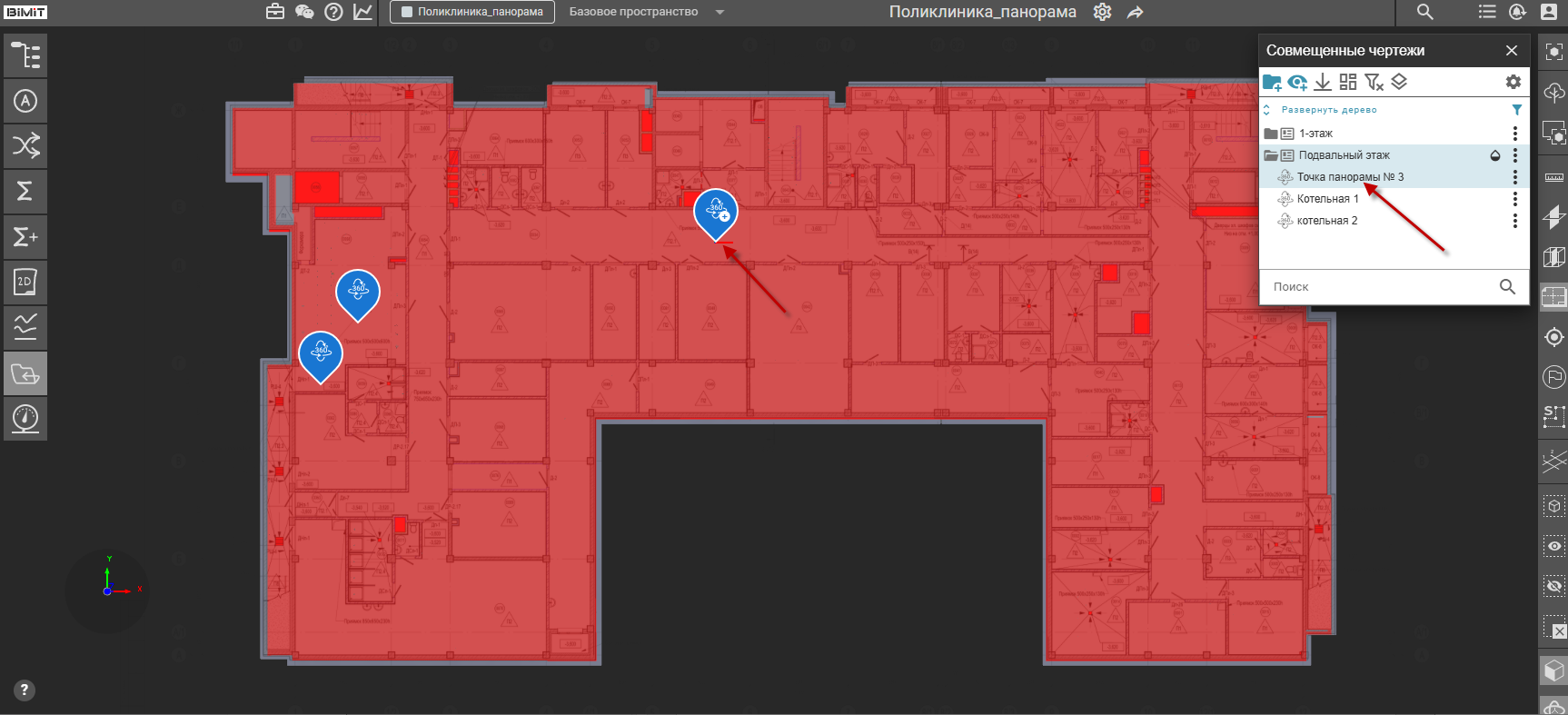

В выбранной позиции устанавливается маркер точки панорамы. В окне «Совмещенные чертежи» автоматически добавляется запись о созданной точке.

Значок «+» на маркере информирует об отсутствии загруженного файла.

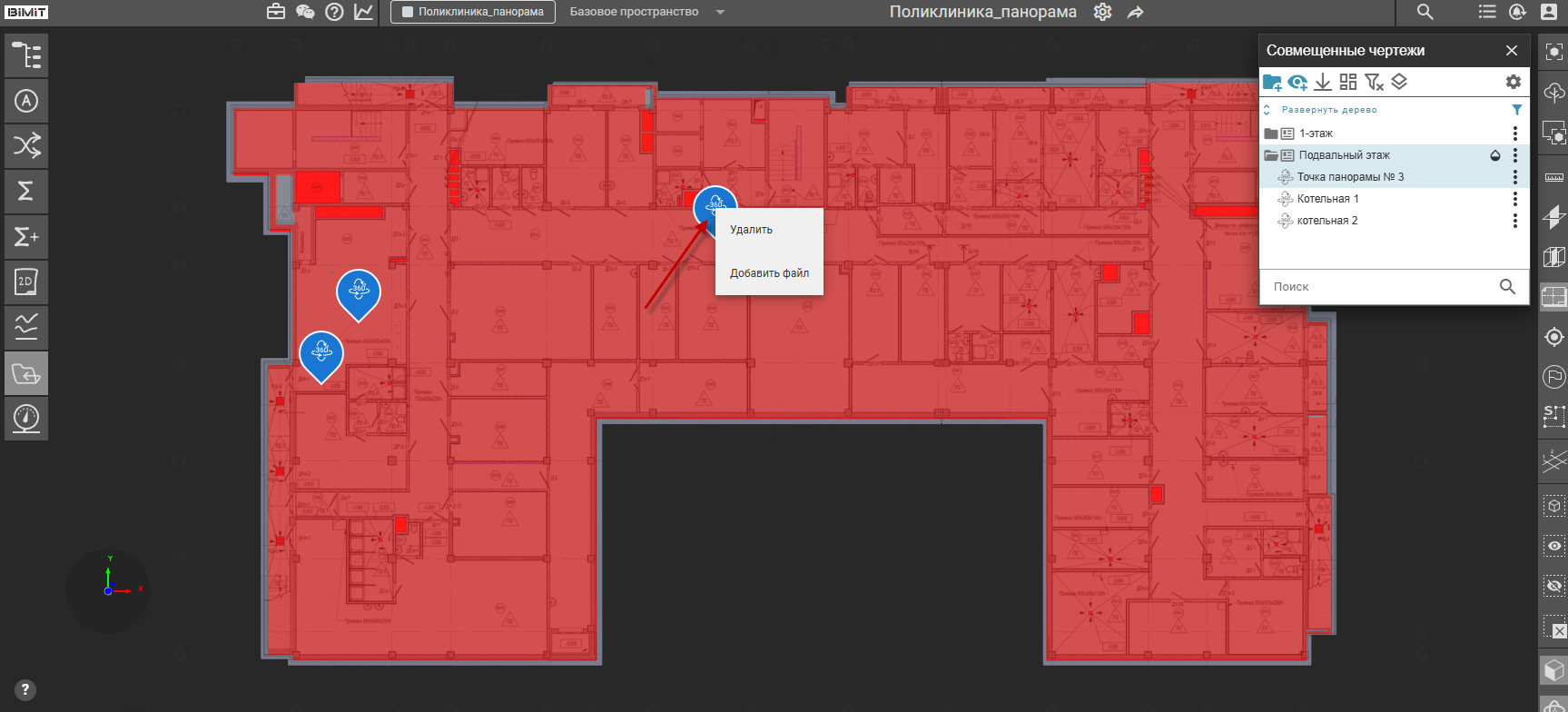

Кликом ПКМ по маркеру вызывается контекстное меню с опциями удаления маркера и добавления файла.

При выборе пункта меню «Удалить» происходит удаление маркера с модели и записи о созданной точке панорамы в окне «Совмещенные чертежи».

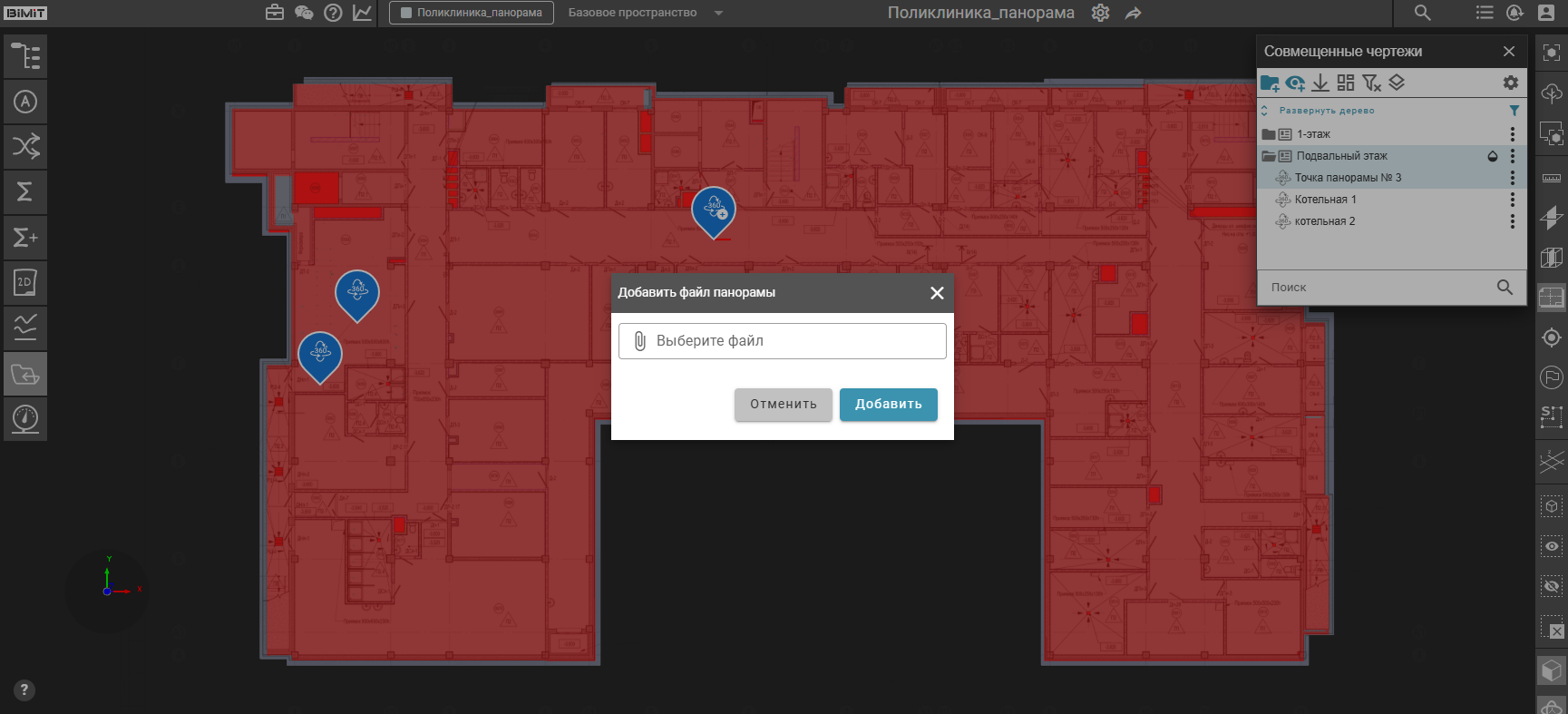

При выборе пункта меню «Добавить файл» открывается модальное окно «Добавить файл панорамы».

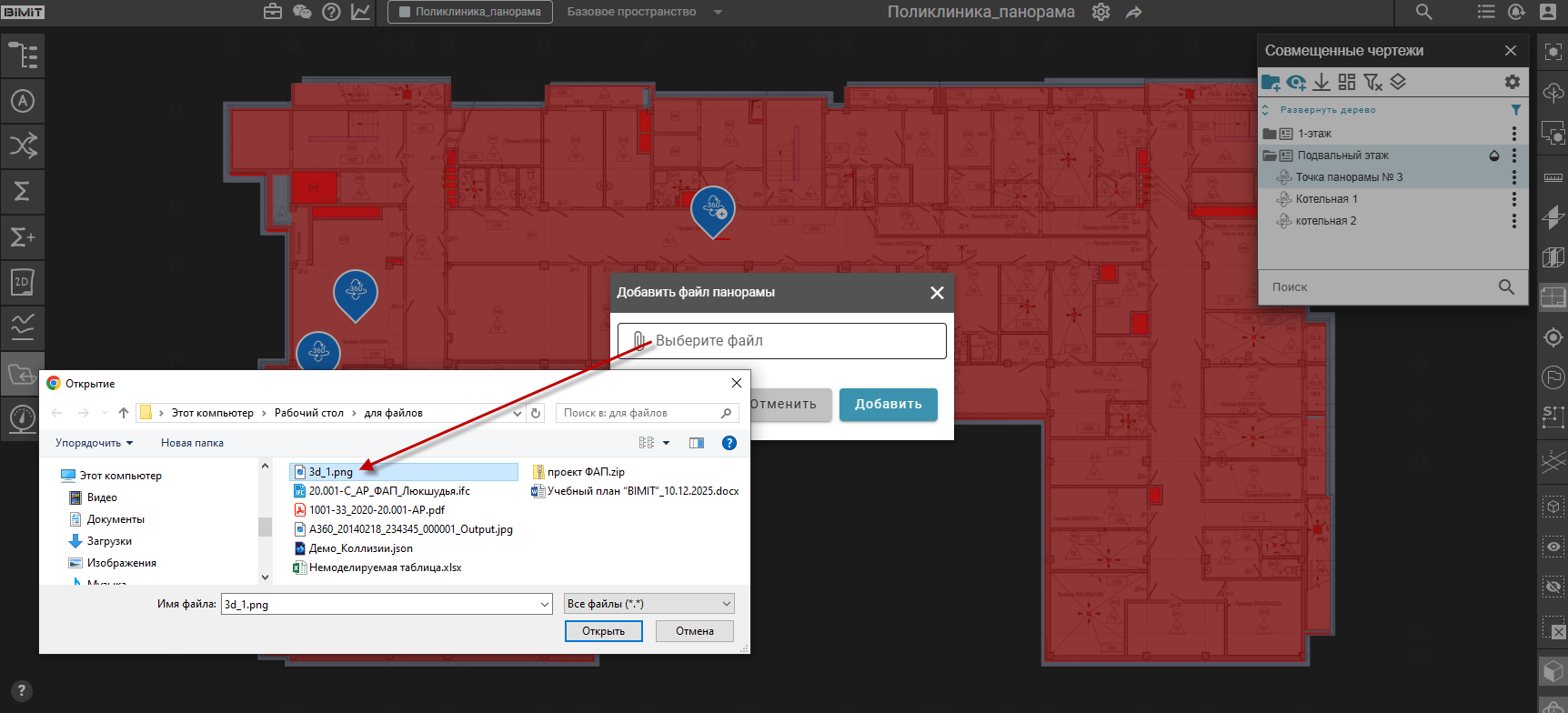

При клике на строку «Выберите файл» открывается стандартное окно проводника, где можно найти и загрузить нужное изображение с локального устройства.

Кнопка «Добавить» запускает загрузку изображения. Добавленный файл одновременно сохраняется в модуле «Файловый менеджер».

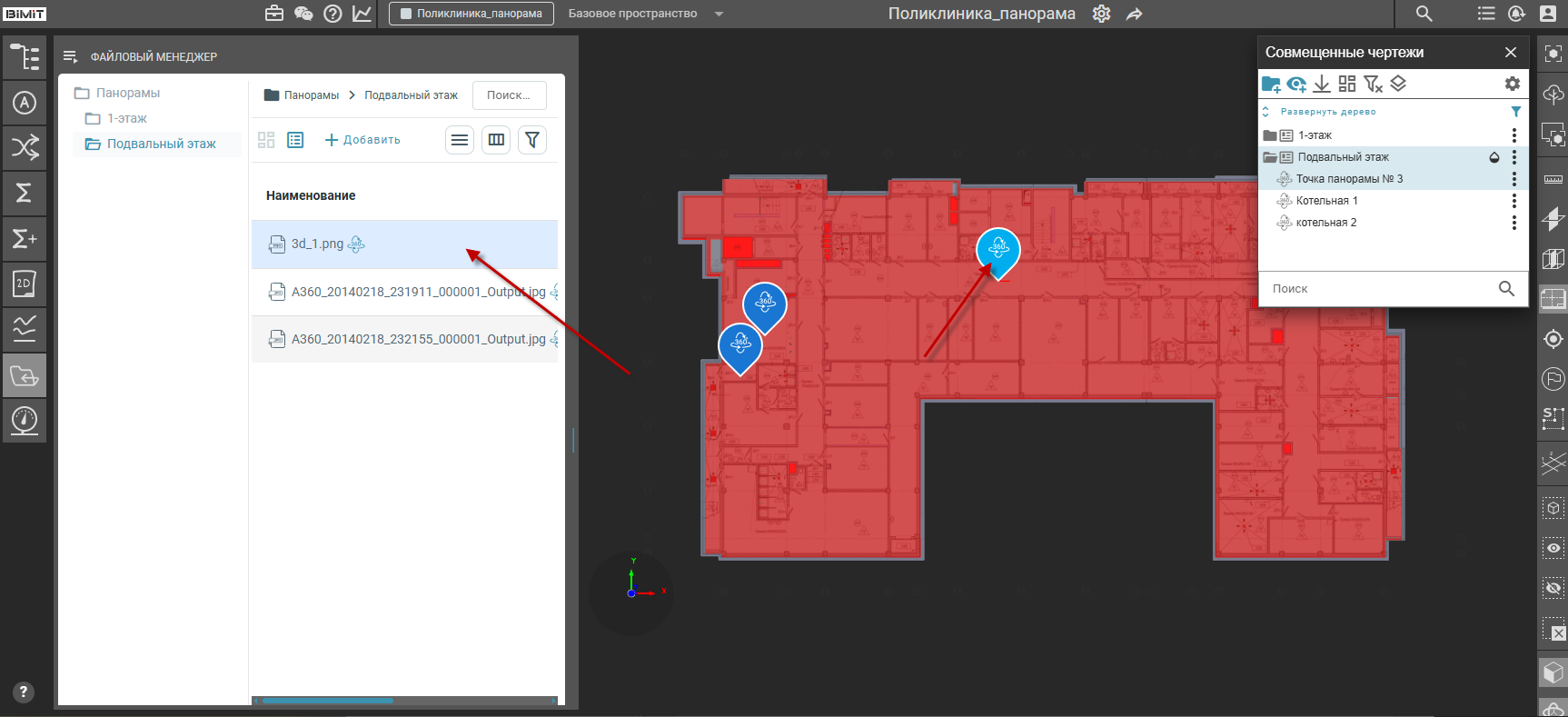

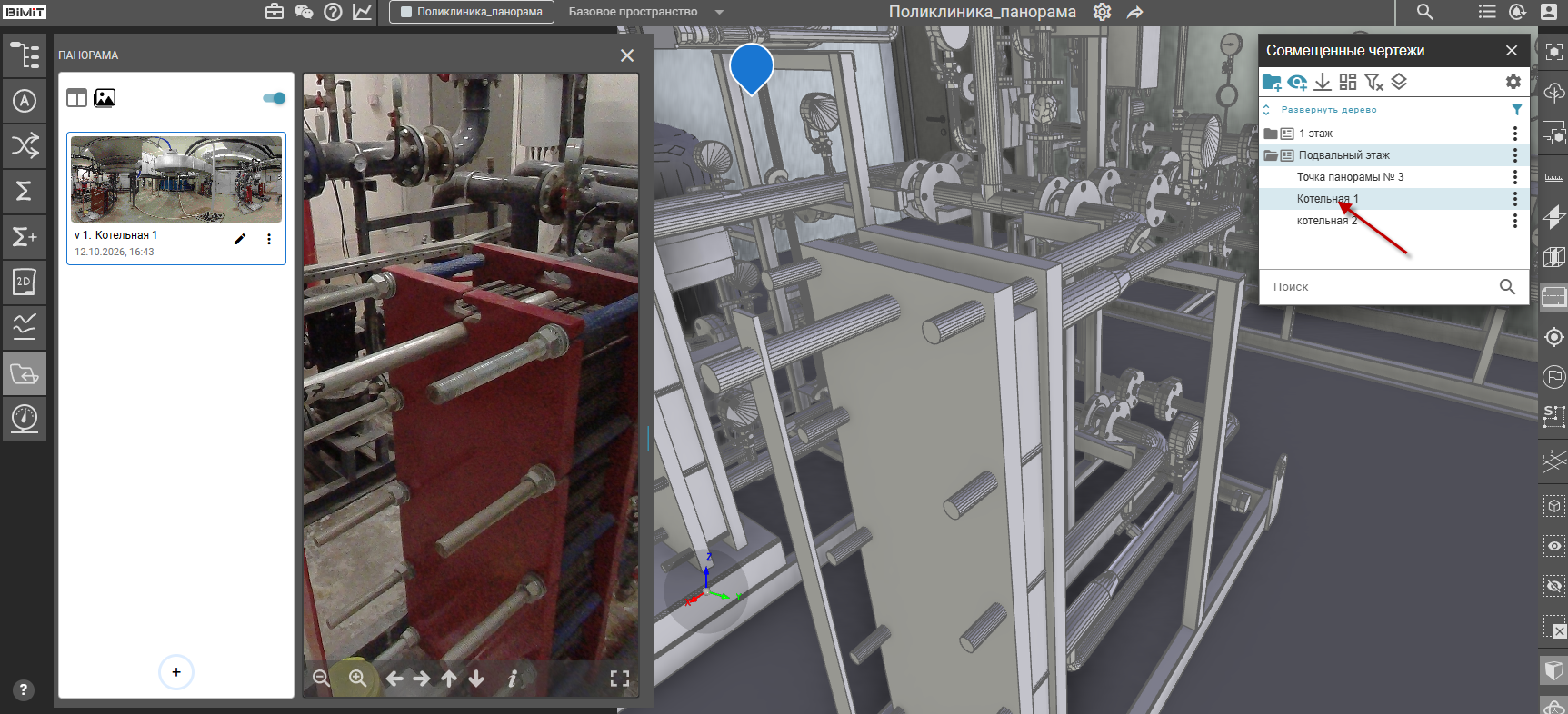

Клик по названию панорамы в окне «Совмещенные чертежи» открывает окно просмотра и управления панорамой из модуля «Файловый менеджер».
