Список

При клике на кнопку «Список» отображается стандартный интерфейс добавления условий отбора.

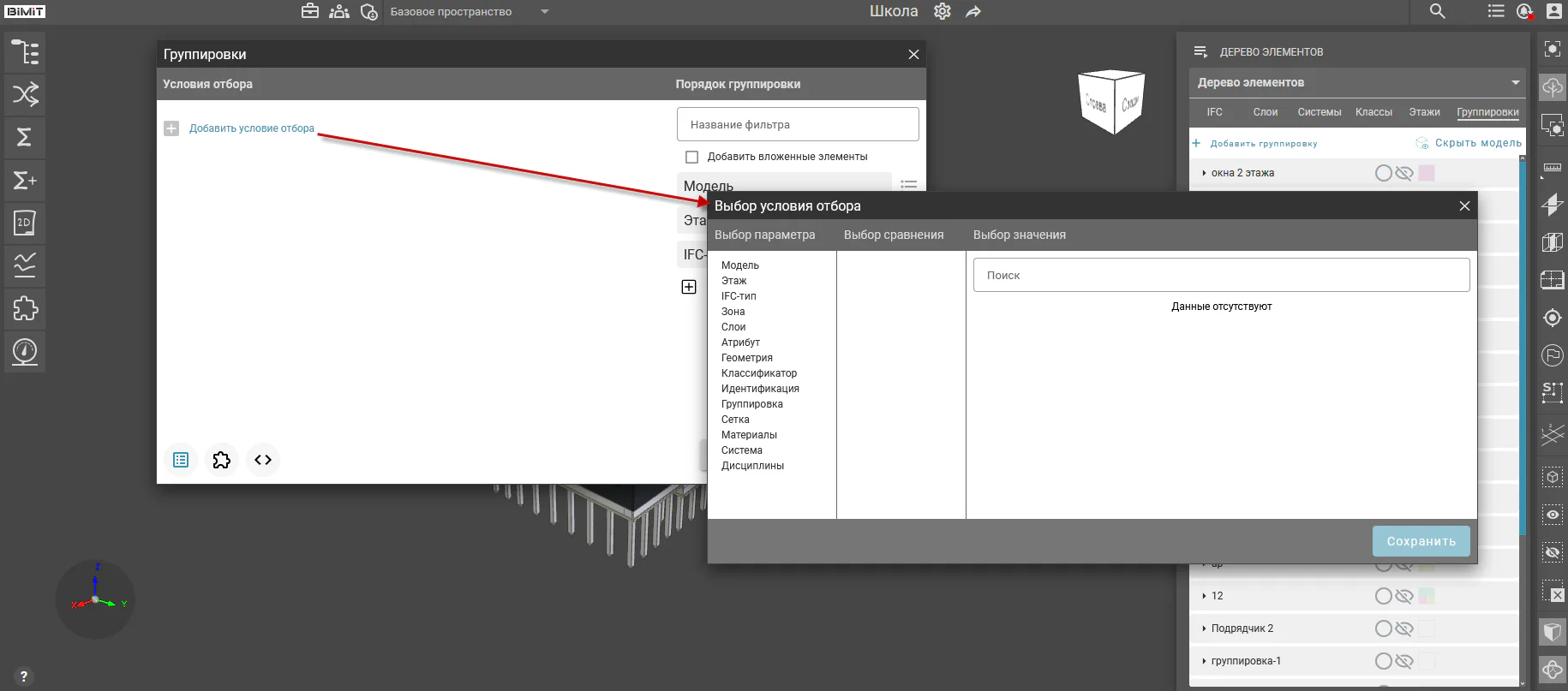

Для формирования условий отбора элементов необходимо нажать кнопку «Добавить условия отбора».

В открывшемся окне задаются параметры отбора, оператор сравнения и указывается значение элемента.

Количество колонок и набор данных в окне условий отбора может варьироваться в зависимости от выбранного параметра элемента.

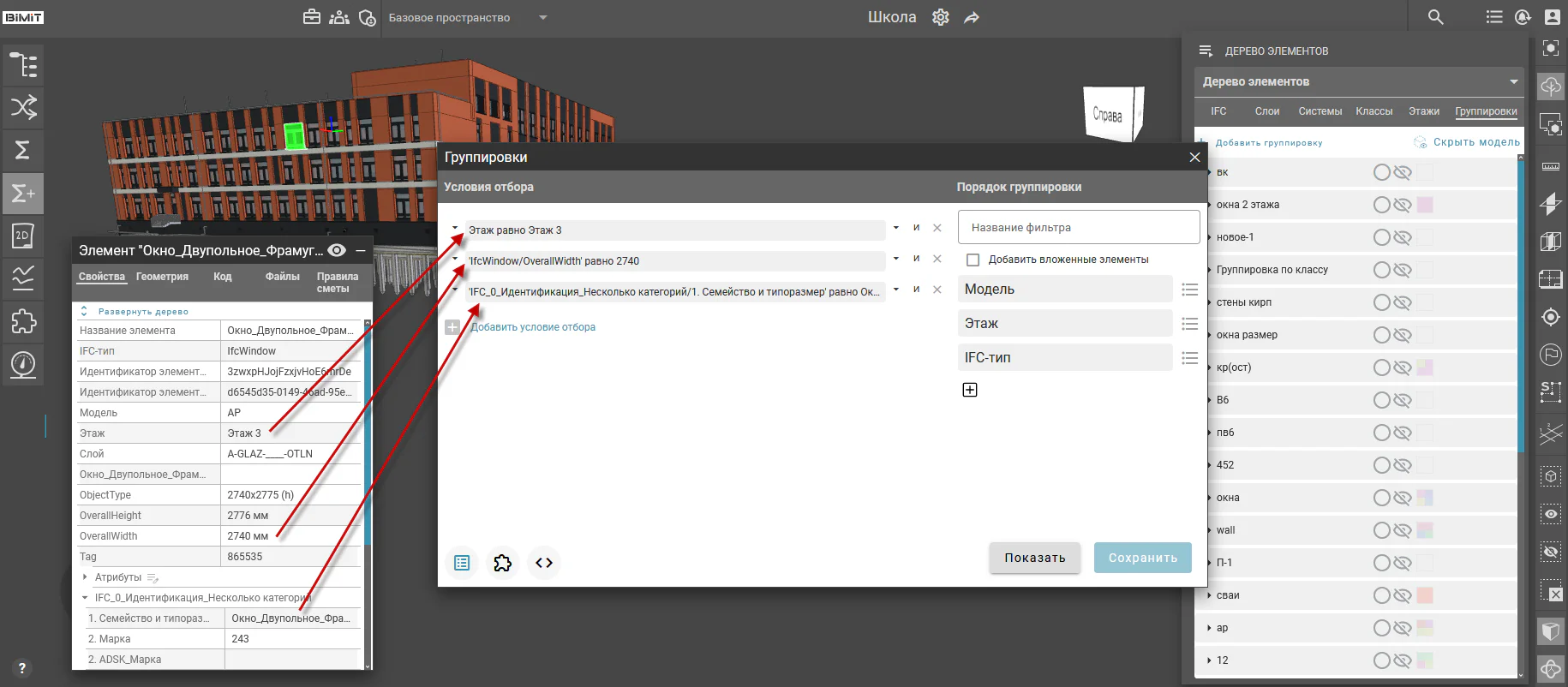

Система поддерживает перетаскивание атрибутов из Панели свойств элементов в окно создания условий отбора с помощью левой кнопки мыши.

Модель

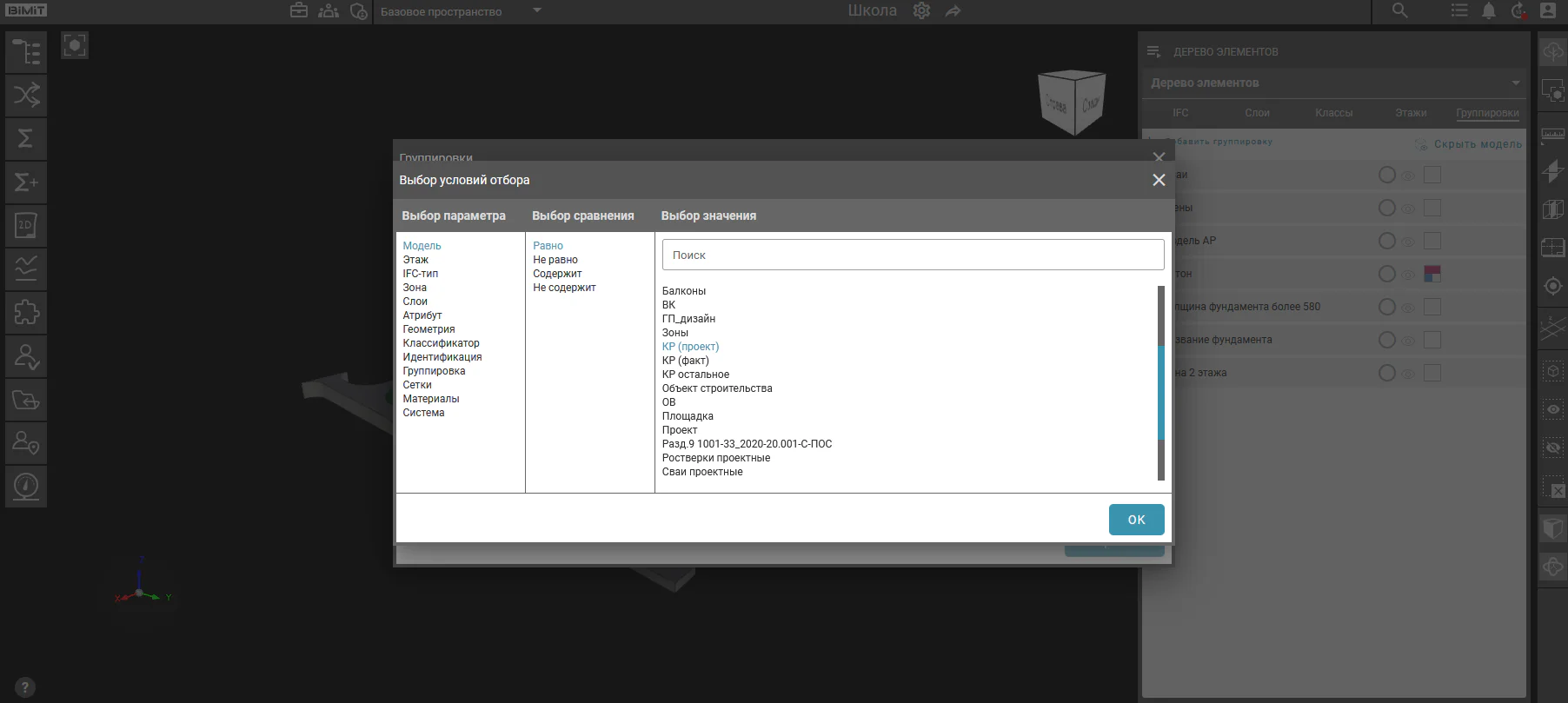

При выборе параметра «Модель» в колонке «Выбор значения» отображается список названий всех моделей, загруженных в текущий проект. Для применения условий отбора можно выбрать только одну модель.

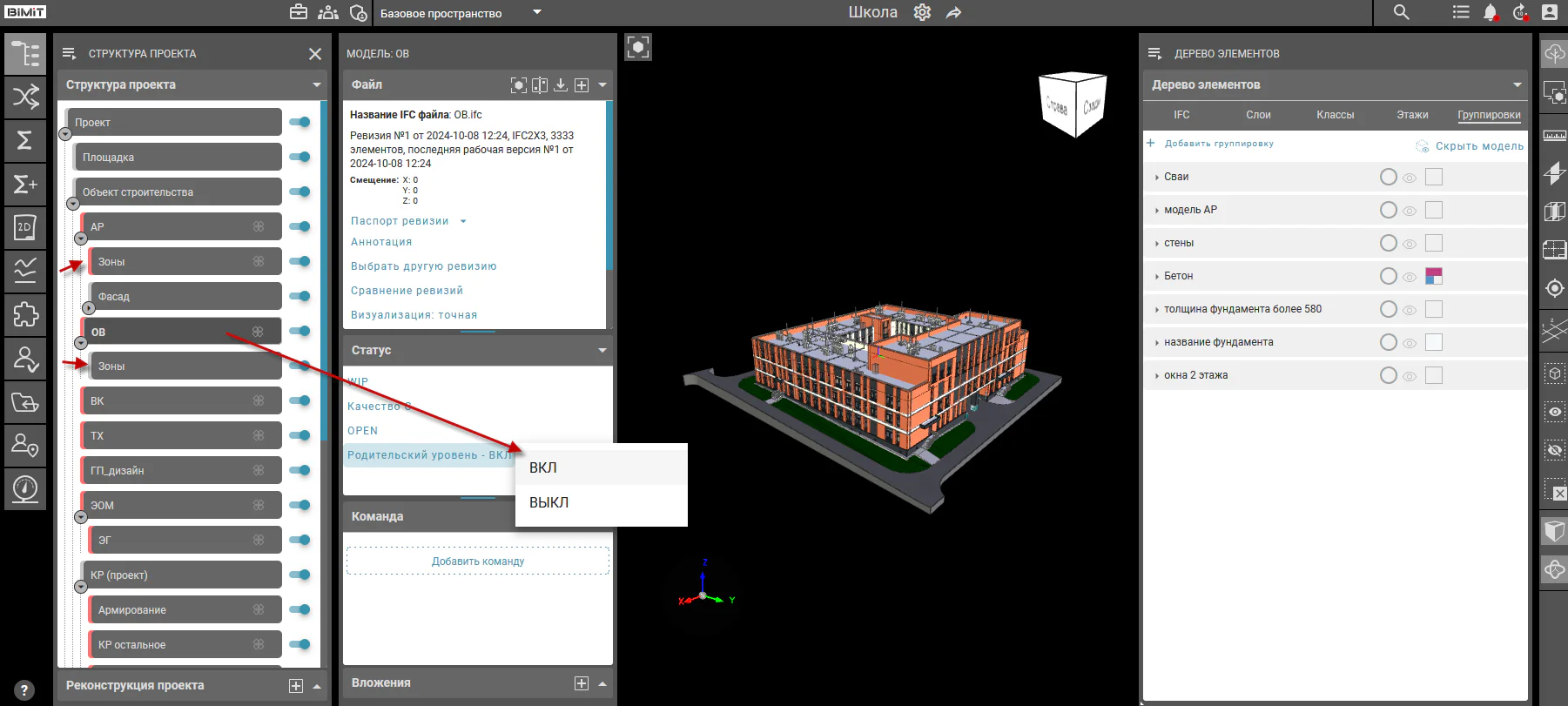

Для идентификации дублирующих названий моделей в колонке «Выбор значений» необходимо активировать опцию «Родительский уровень» в Структуре проекта.

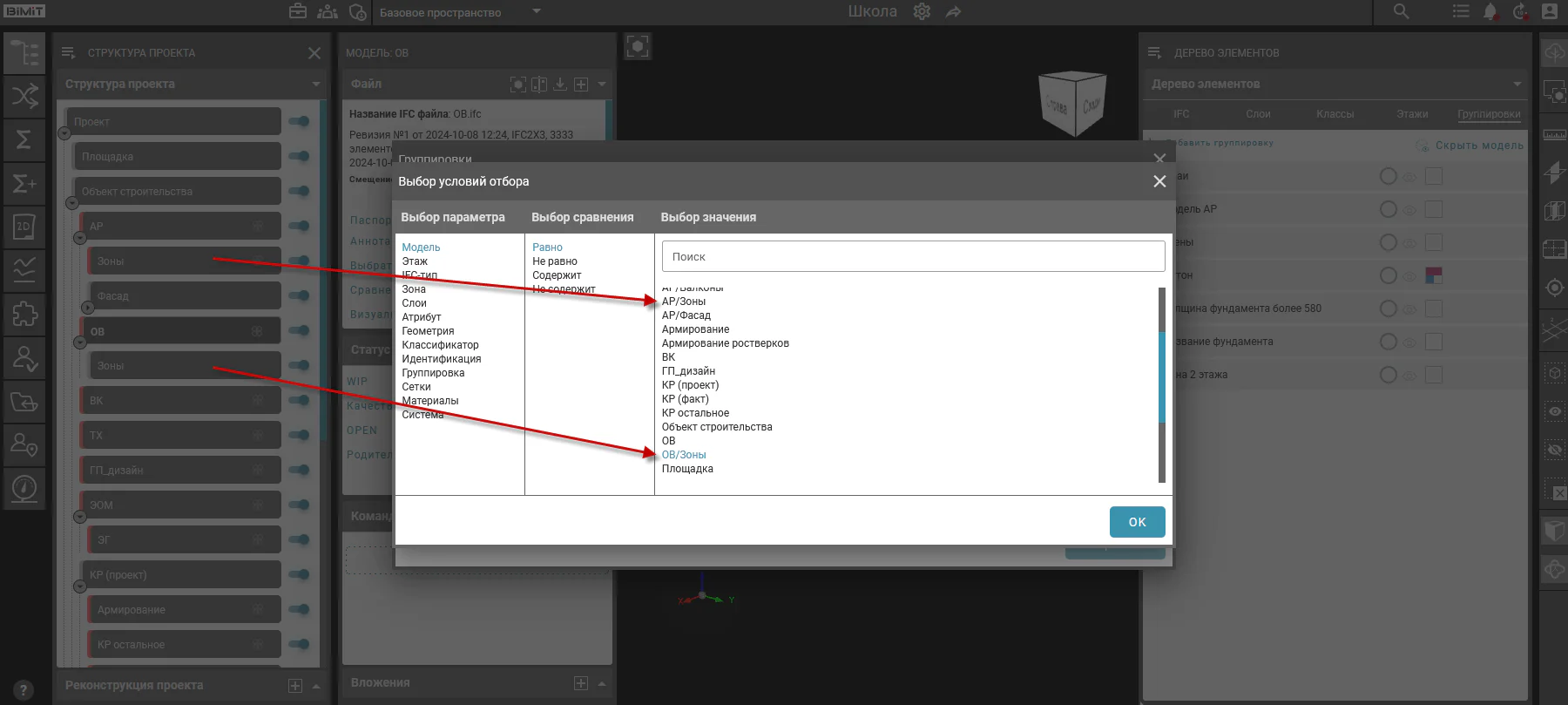

Дублирующиеся названия моделей дополняются указанием родительского уровня. Это позволяет однозначно идентифицировать модели с одинаковыми наименованиями.

Этаж

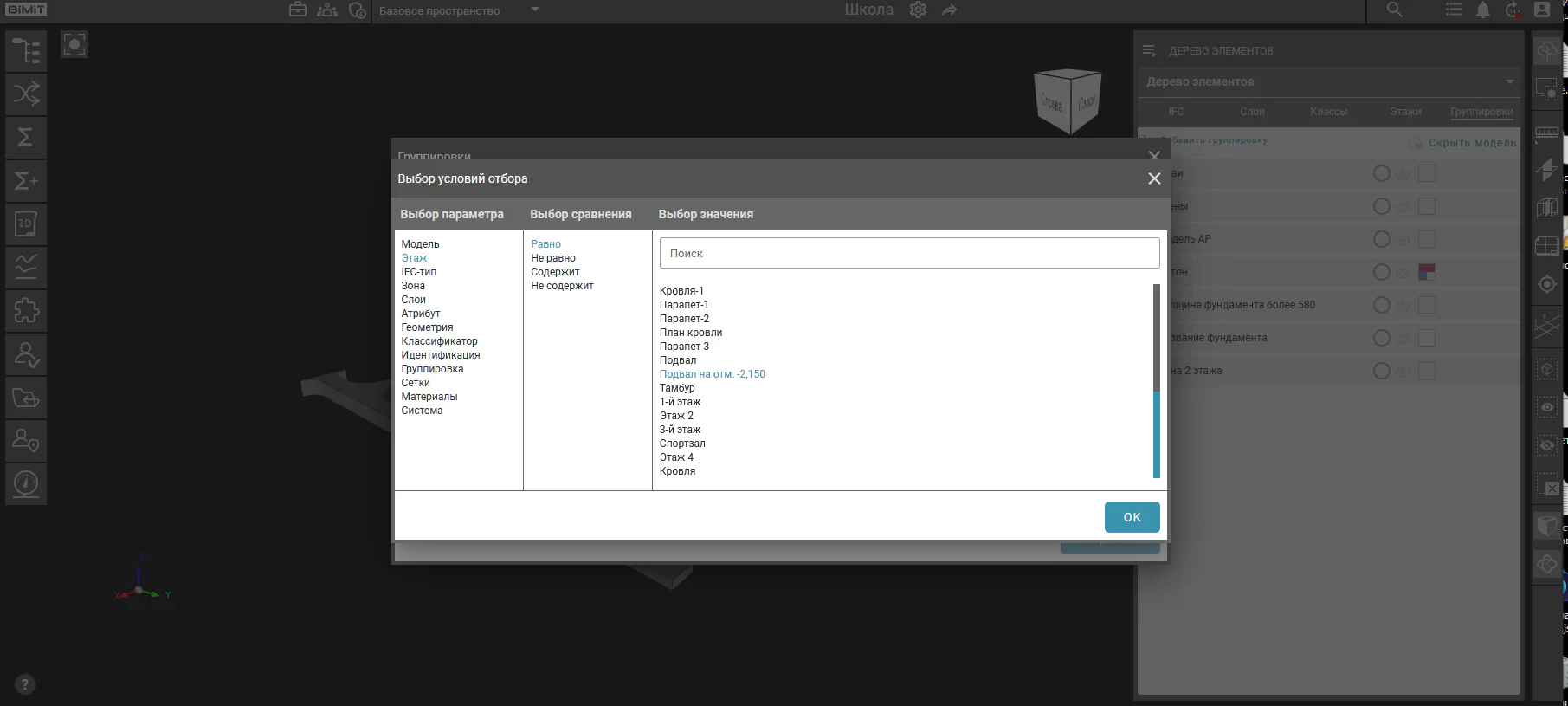

При выборе параметра «Этаж» в колонке «Выбор значения» отображается список уровней, существующих в текущем проекте. Список включает в себя все этажи, технические уровни и отметки, загруженные из исходных моделей.

IFC-тип

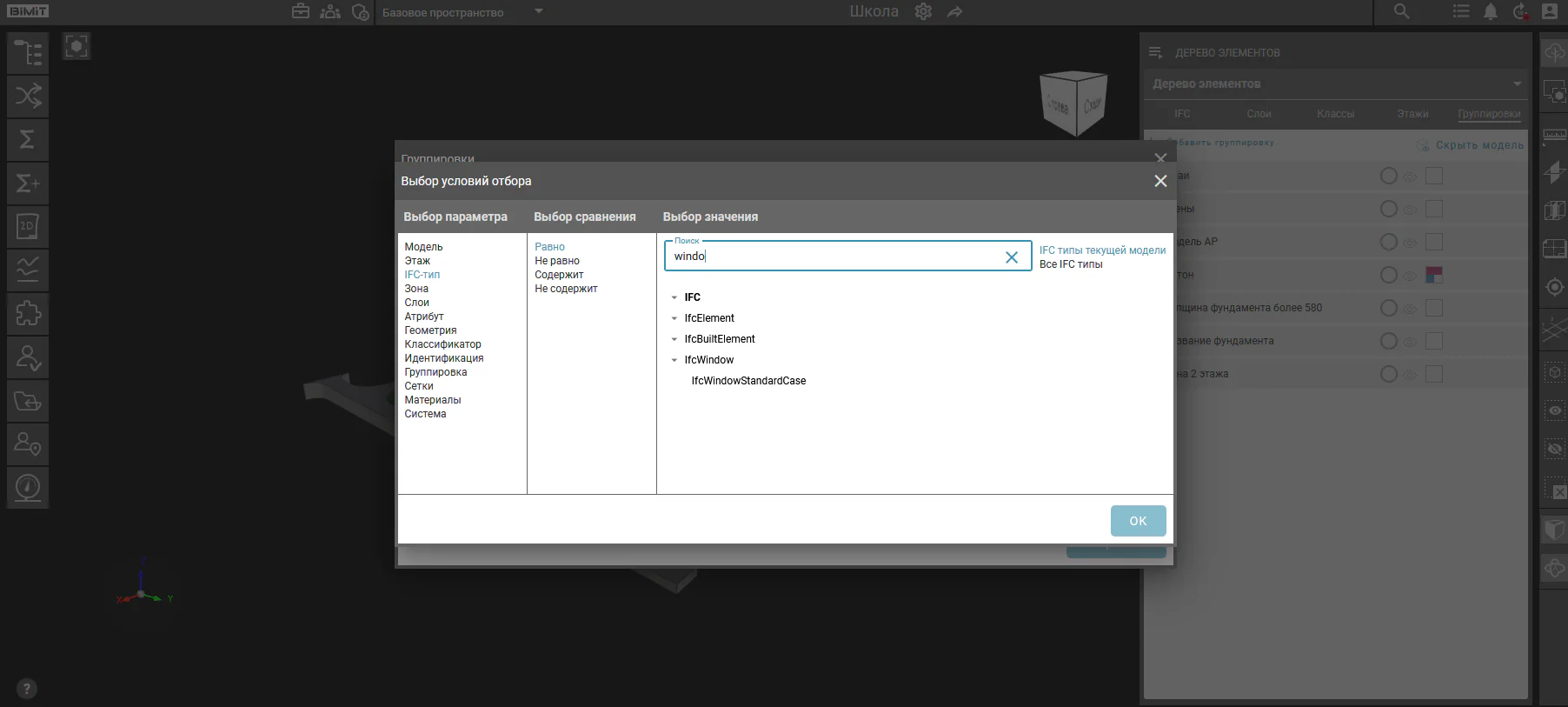

При выборе параметра «IFC-тип» в колонке «Выбор значения» отображается перечень IFC-классификаций, загруженных из исходных моделей проекта. Для удобства навигации в интерфейсе предусмотрена строка поиска, позволяющая быстро найти конкретный тип по названию или части наименования.

При включении «Все IFC типы» отображаемый список включит все стандартные и пользовательские IFC типы с сохранением исходной иерархии классификации.

Зоны

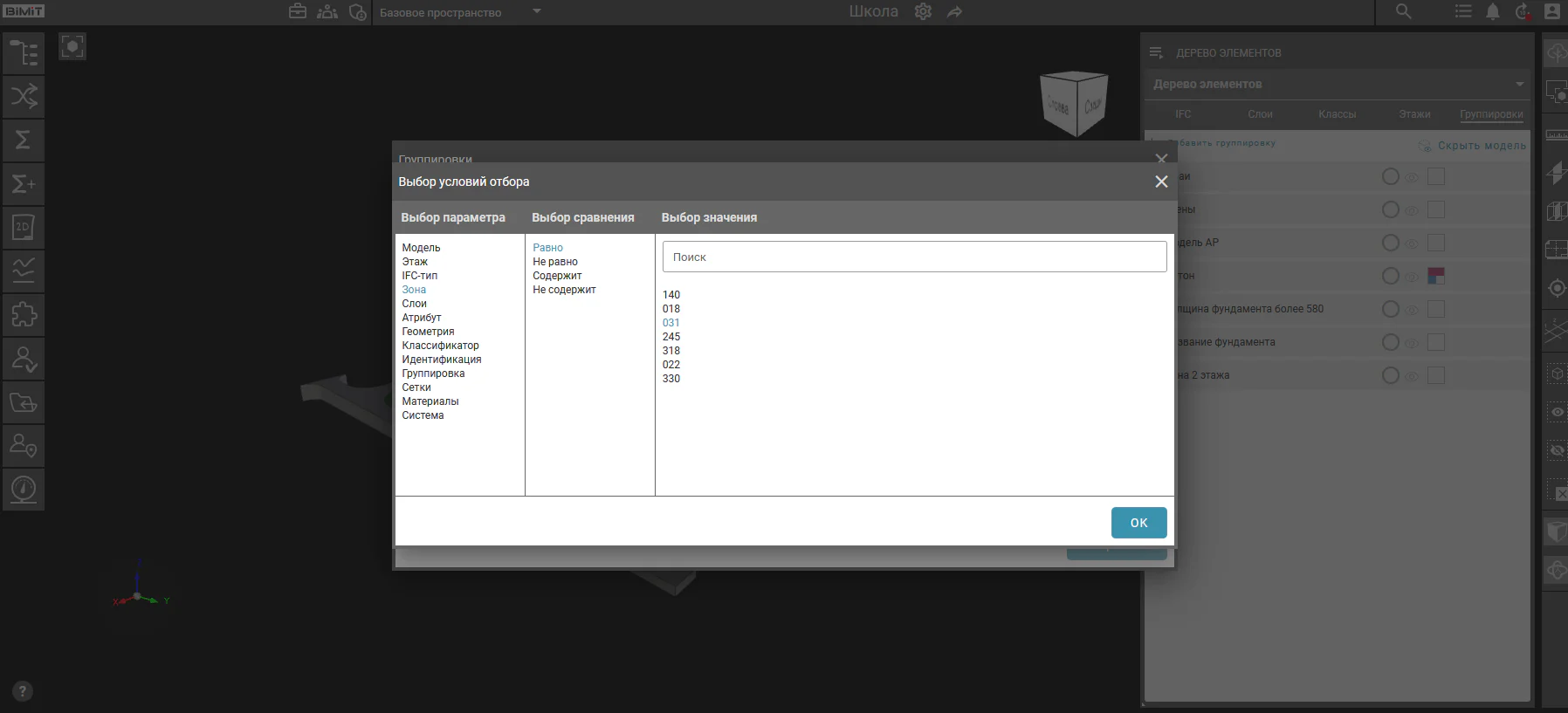

При выборе параметра «Зоны» в колонке «Выбор значения» отображается полный перечень всех зонирований, доступных в текущем проекте.

Слои

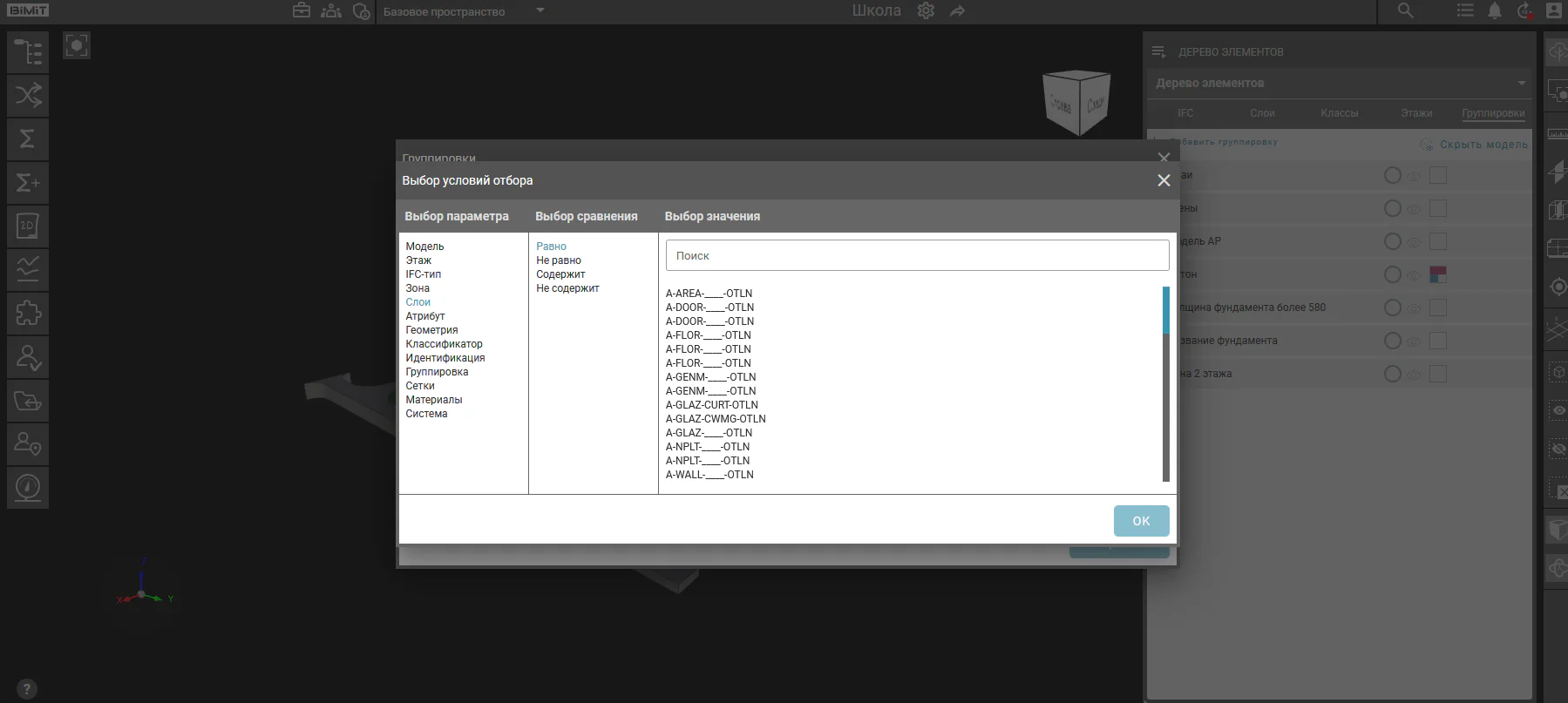

При выборе параметра «Слои» в колонке «Выбор значения» отображается полный перечень всех доступных слоев проекта, загруженных из исходных файлов.

Атрибут

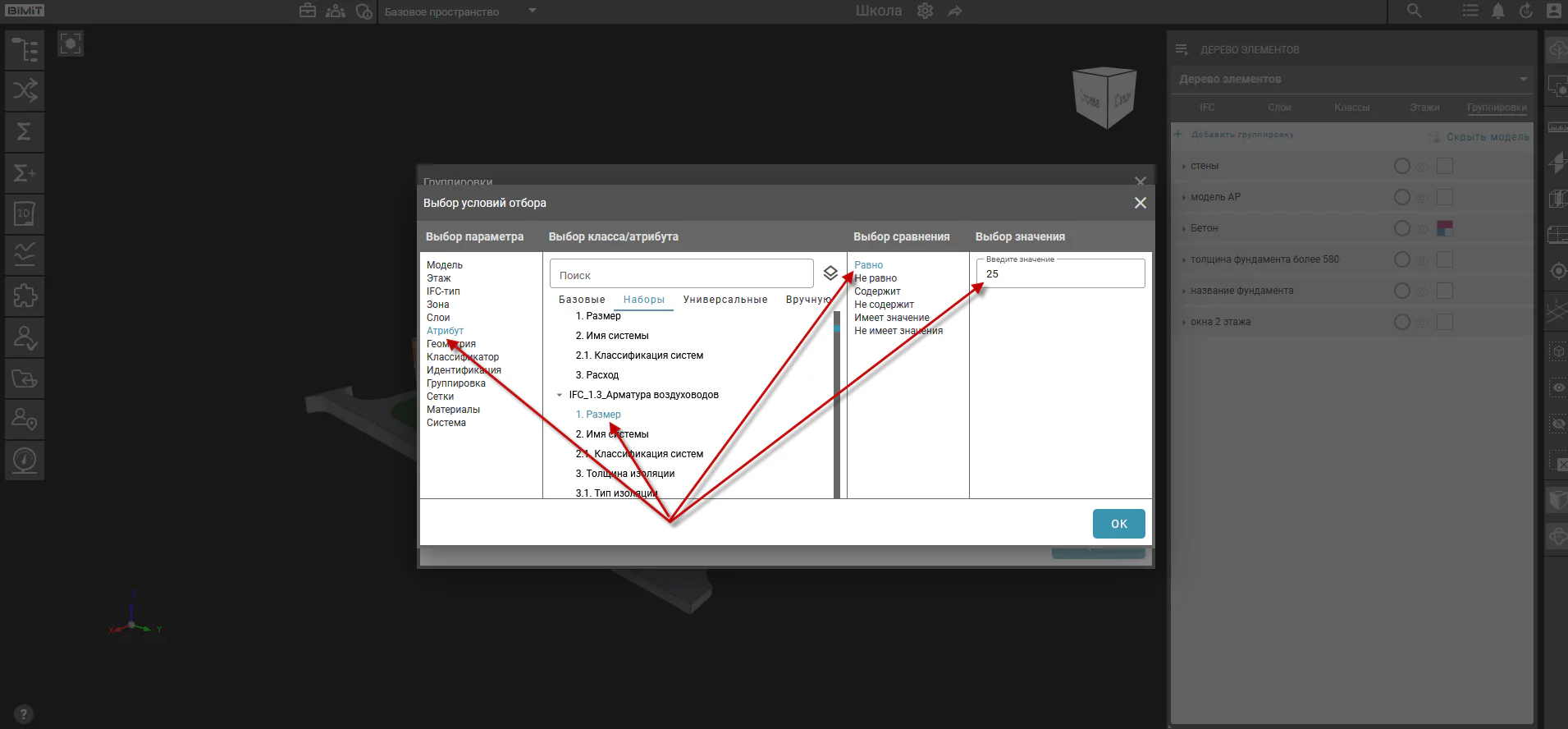

При выборе параметра «Атрибут» появляется колонка «Выбор класса/атрибута» с возможностью поиска нужного класса или атрибута.

Геометрия

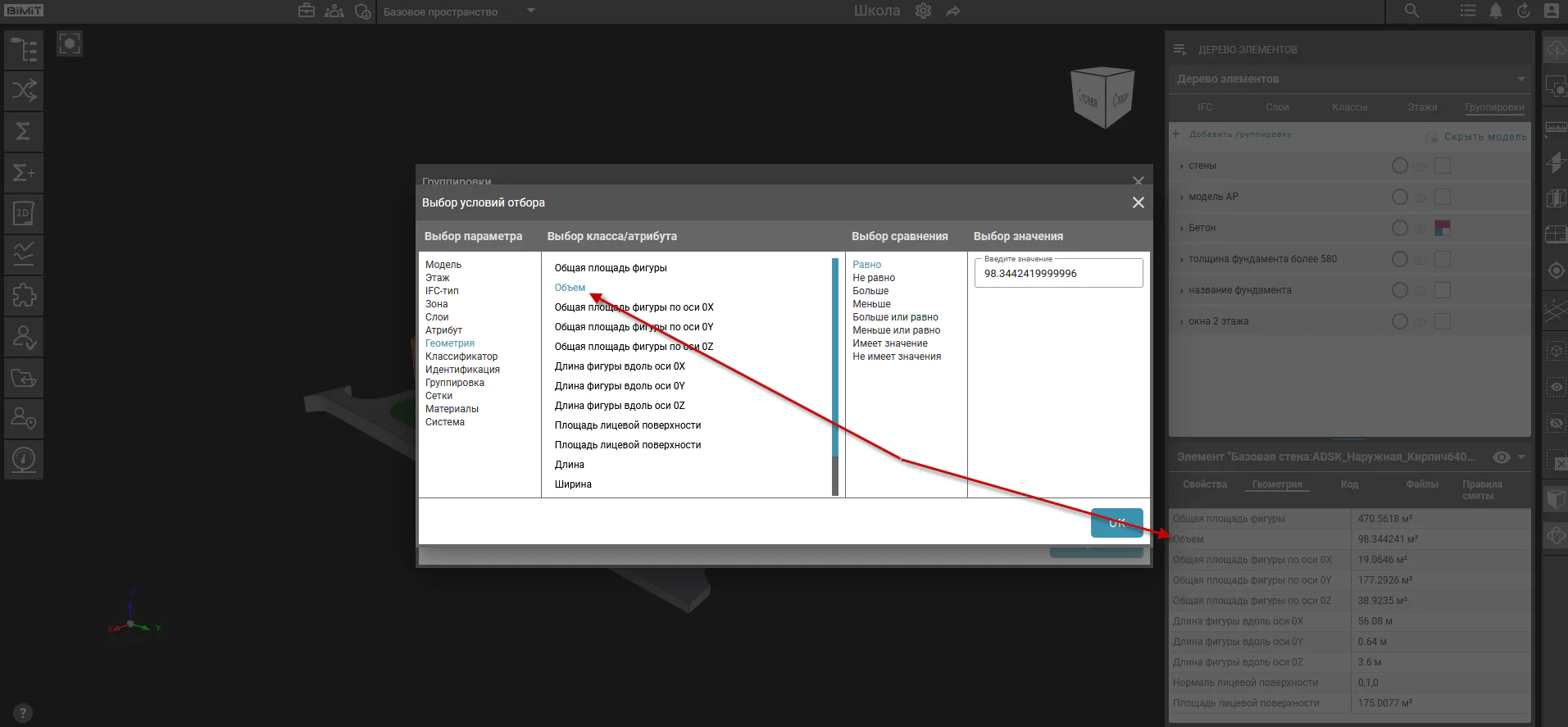

Для параметра «Геометрия» используются данные, которые были рассчитаны при загрузке модели. Значение геометрии выделенного элемента можно скопировать ПКМ с вкладки «Геометрия» и вставить в поле «Выбор значения».

Классификатор

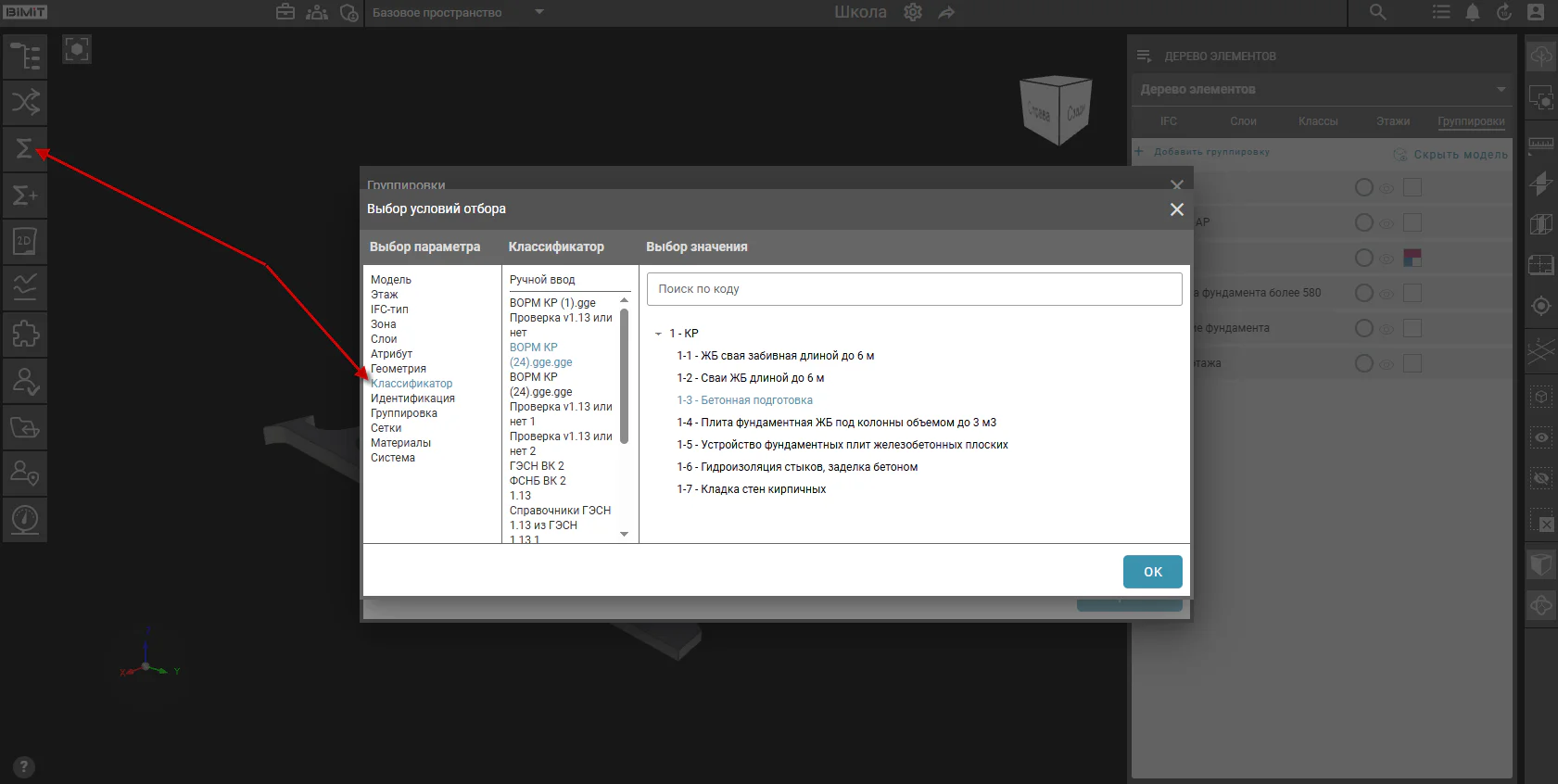

При выборе параметра «Классификатор» становятся доступны значения из классификатора в разделе «Классификация».

Идентификация

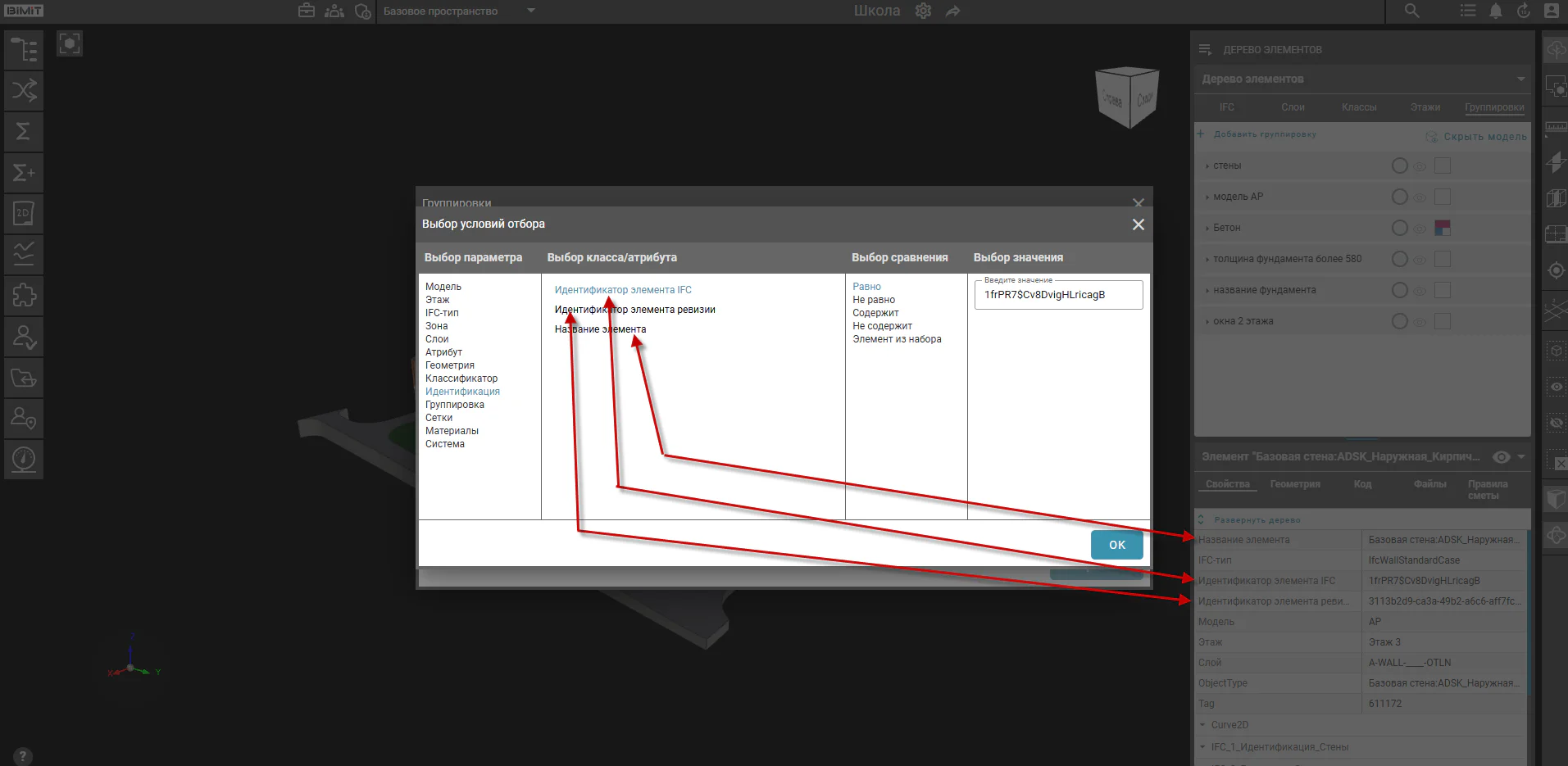

Параметр «Идентификация» позволяет выбирать по атрибутам: «Идентификатор элемента IFC», «Идентификатор элемента ревизии», «Название элемента».

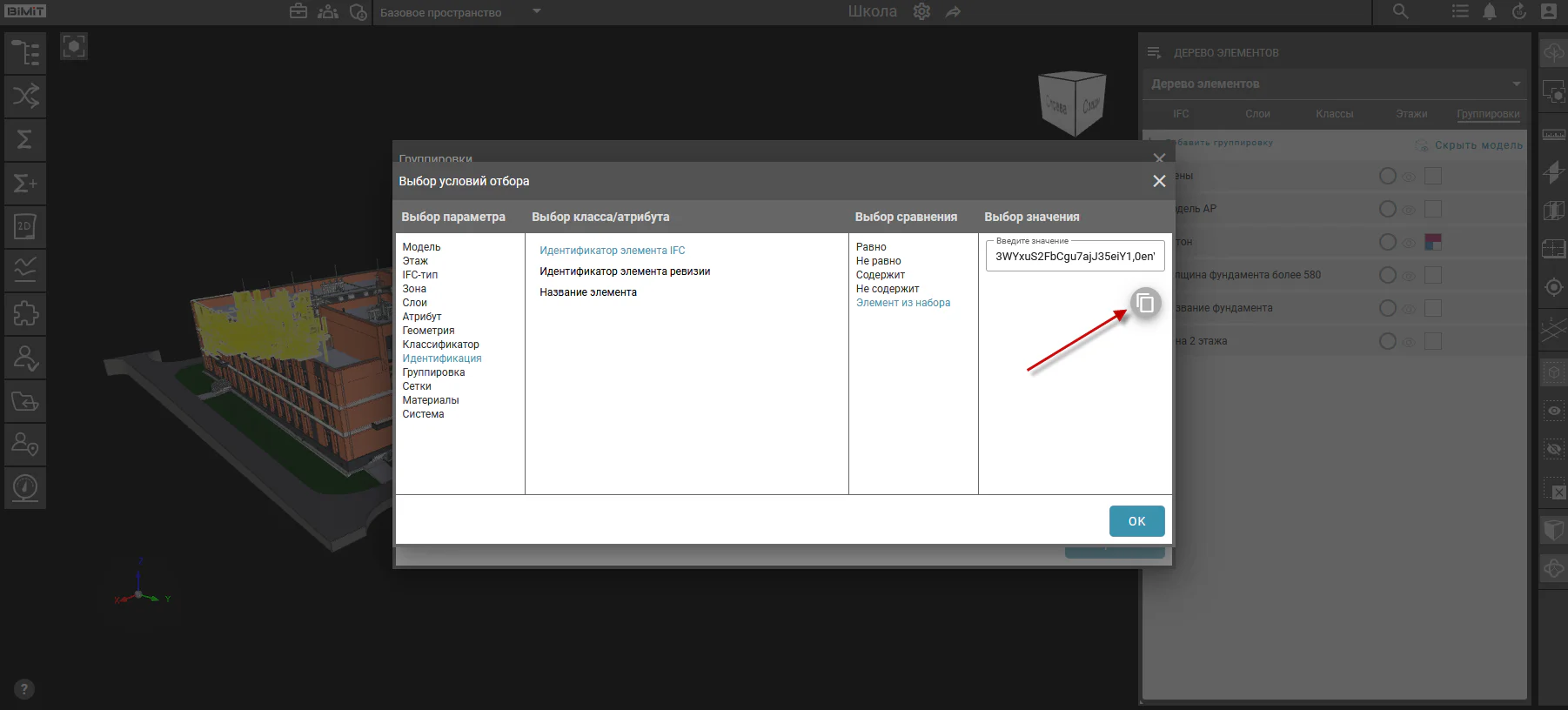

При выборе параметра «Идентификатор элемента IFC» в колонке «Выбор сравнения» становится доступна опция «Элемент из набора». Данная функция позволяет формировать выборки элементов по их уникальным IFC-идентификаторам. Для создания выборки необходимо выделить нужные элементы на модели с помощью комбинации Shift+клик или инструмента «Выделение рамкой», затем нажать кнопку «Скопировать выбранные элементы». Скопированные идентификаторы автоматически переносятся в поле «Выбор значения», формируя точную выборку объектов по их IFC-идентификаторам.

Группировка

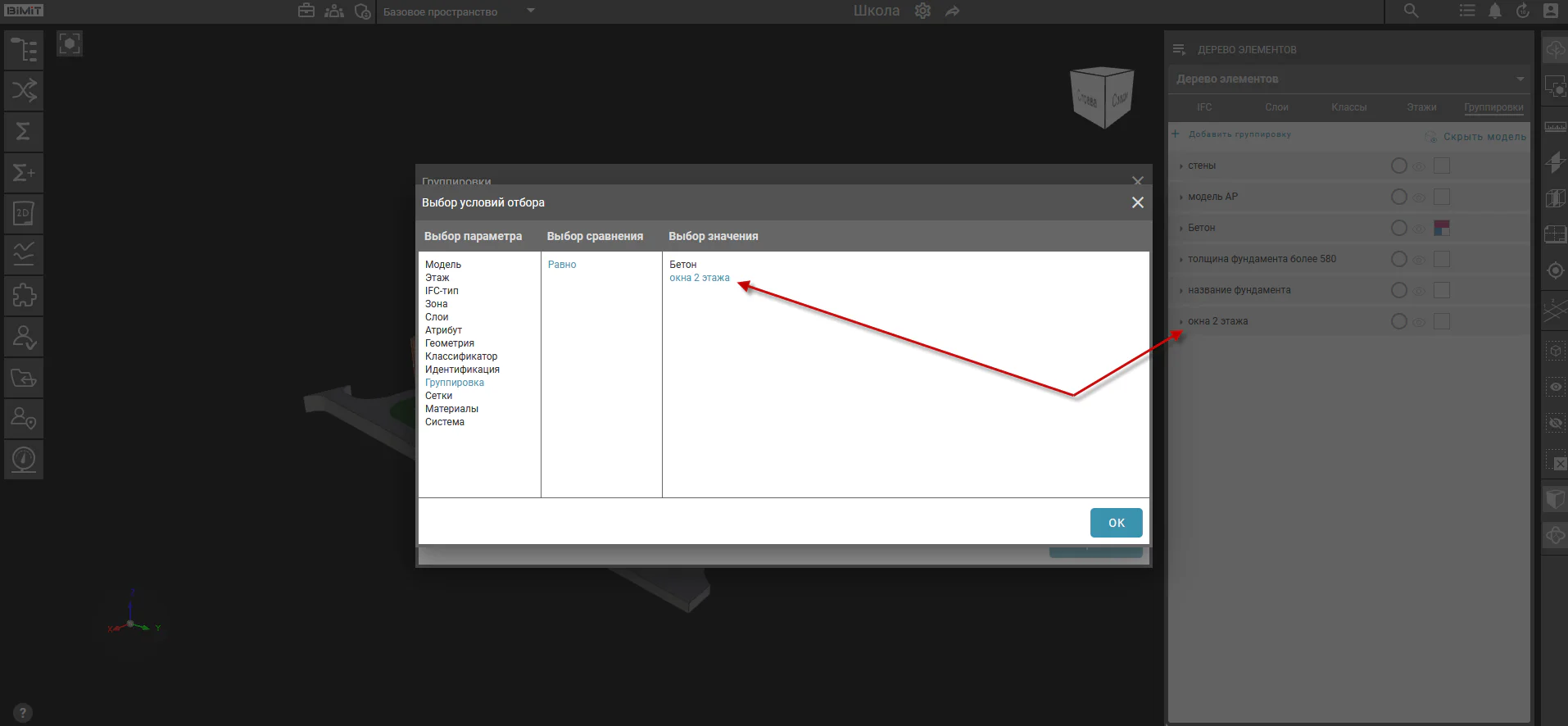

При выборе параметра «Группировка» открывается доступ к группировкам из раздела «Дерево элементов», которые были опубликованы для всех участников проекта.

Сетки

При выборе параметра «Сетки» колонка «Выбор сравнения» заменяется колонкой «Тип сопоставления».

Материалы

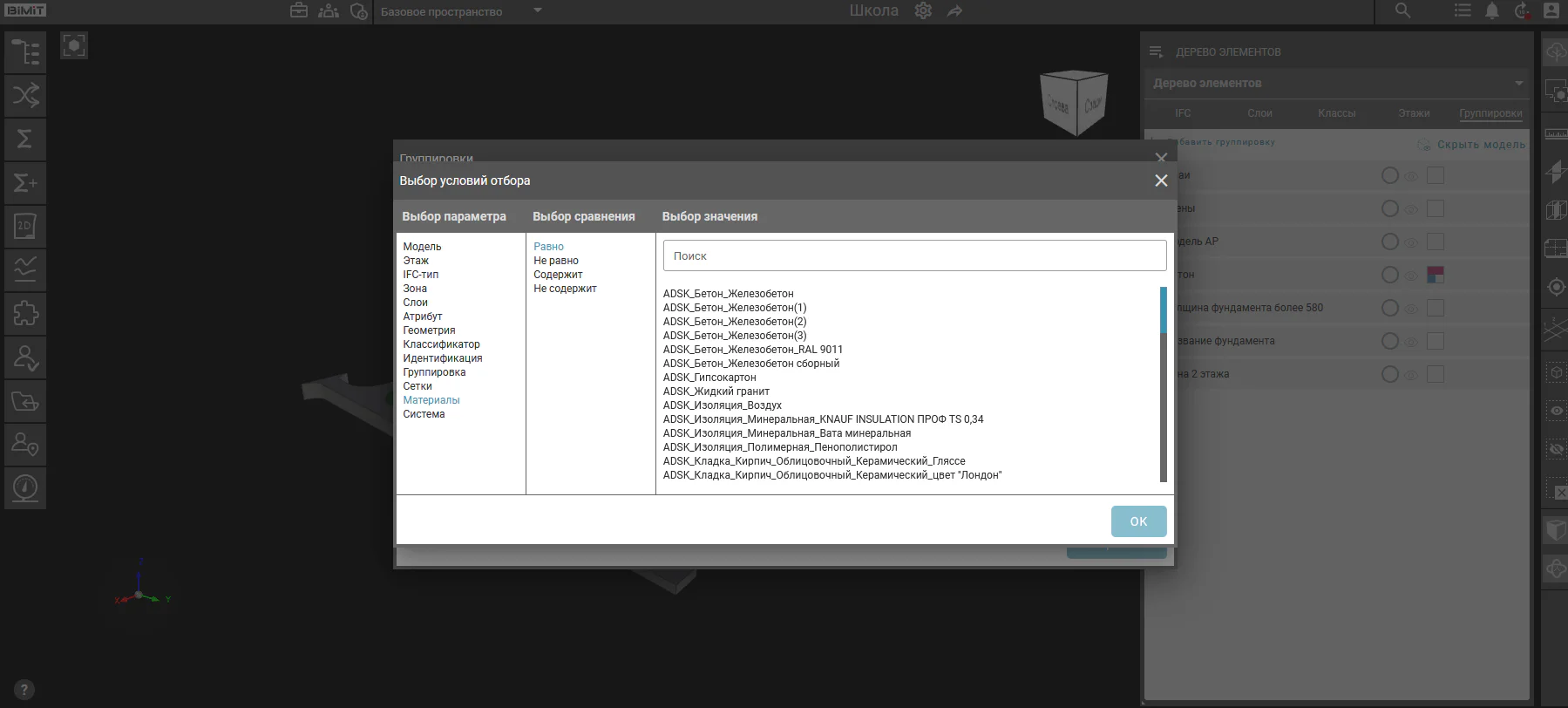

При выборе параметра «Материалы» в колонке «Выбор значения» отображается полный перечень всех назначенных материалов. Список формируется на основе данных, загруженных из исходных моделей.

Система

При выборе параметра «Система» в колонке «Выбор значения» отображается перечень всех инженерных и технологических систем проекта, объединяющих элементы по функциональному назначению.

Дисциплины

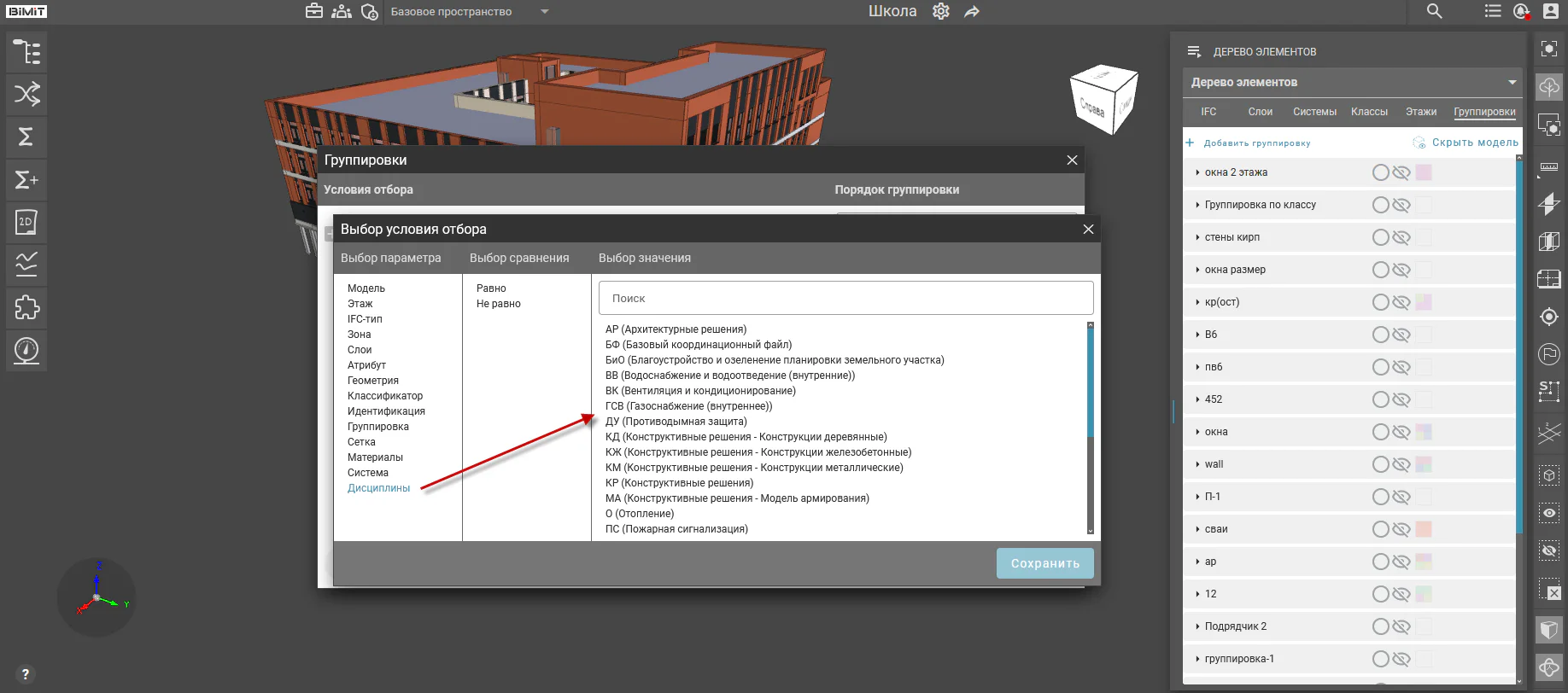

При выборе параметра «Дисциплины» в колонке «Выбор значения» отображается перечень дисциплин, которые были добавлены в систему администратором.

Выбор сравнения

В колонке «Выбор сравнения» задаются условия сравнения через соответствующие операторы.

• Равно – выполняет поиск значений, строго соответствующих заданным условиям.
• Не равно – исключает из выборки все значения, строго совпадающие с указанными условиями.
• Больше – осуществляется поиск элементов со значением, строго превышающим заданное условие.
• Меньше – осуществляется поиск элементов со значением, строго ниже заданного условия.
• Больше или равно – осуществляется поиск элементов со значением, равным или превышающим заданное условие.
• Меньше или равно – осуществляется поиск элементов со значением, равным или ниже заданного условия.
• Содержит – находит значения, включающие в себя указанные условия (частичное совпадение).
• Не содержит – исключает значения, имеющие в составе указанные условия (частичное совпадение).
• Имеет значение – отбирает элементы, у которых содержится указанный атрибут.
• Не имеет значения – исключает элементы, у которых содержится указанный атрибут.
• Значение из набора – выполняет поиск элементов, значения которых соответствуют указанным условиям. Перечисление значений выполняется через запятую, при этом наличие пробела после запятой не является обязательным.
• Строка – используется только с параметром «Атрибут». Выполняется проверка принадлежности значения выбранного атрибута к строковому типу данных.
• Число – используется только с параметром «Атрибут». Выполняется проверка принадлежности значения выбранного атрибута к числовому типу данных.
• Диапазон – используется только с параметром «Атрибут». Выполняется поиск элементов, значение которых находится в указанном диапазоне. Диапазон значений указывается через «тире», при этом наличие пробела до и после «тире» не является обязательным.

Система позволяет создавать сложные условия отбора элементов с помощью комбинации параметров и объединения их в выражения с помощью скобок и логических операторов «и» / «или».

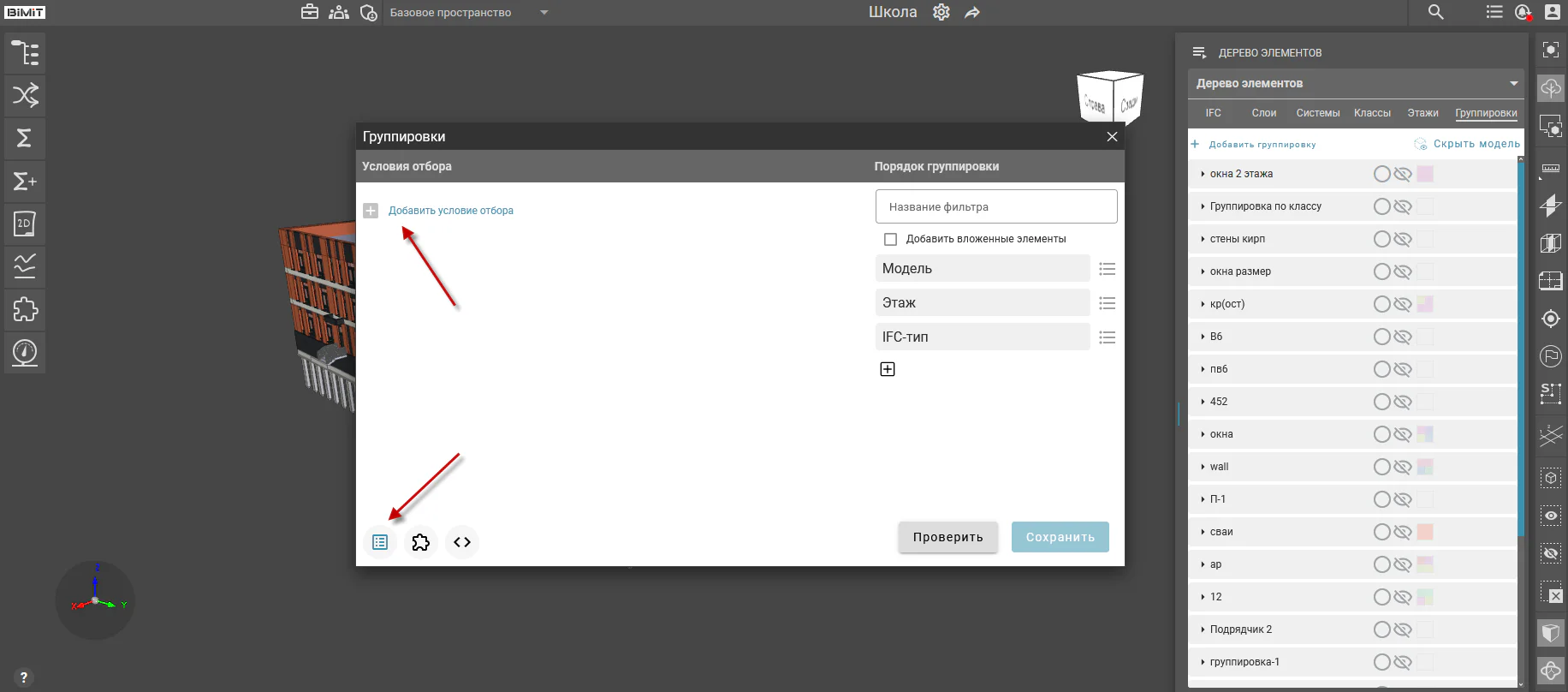

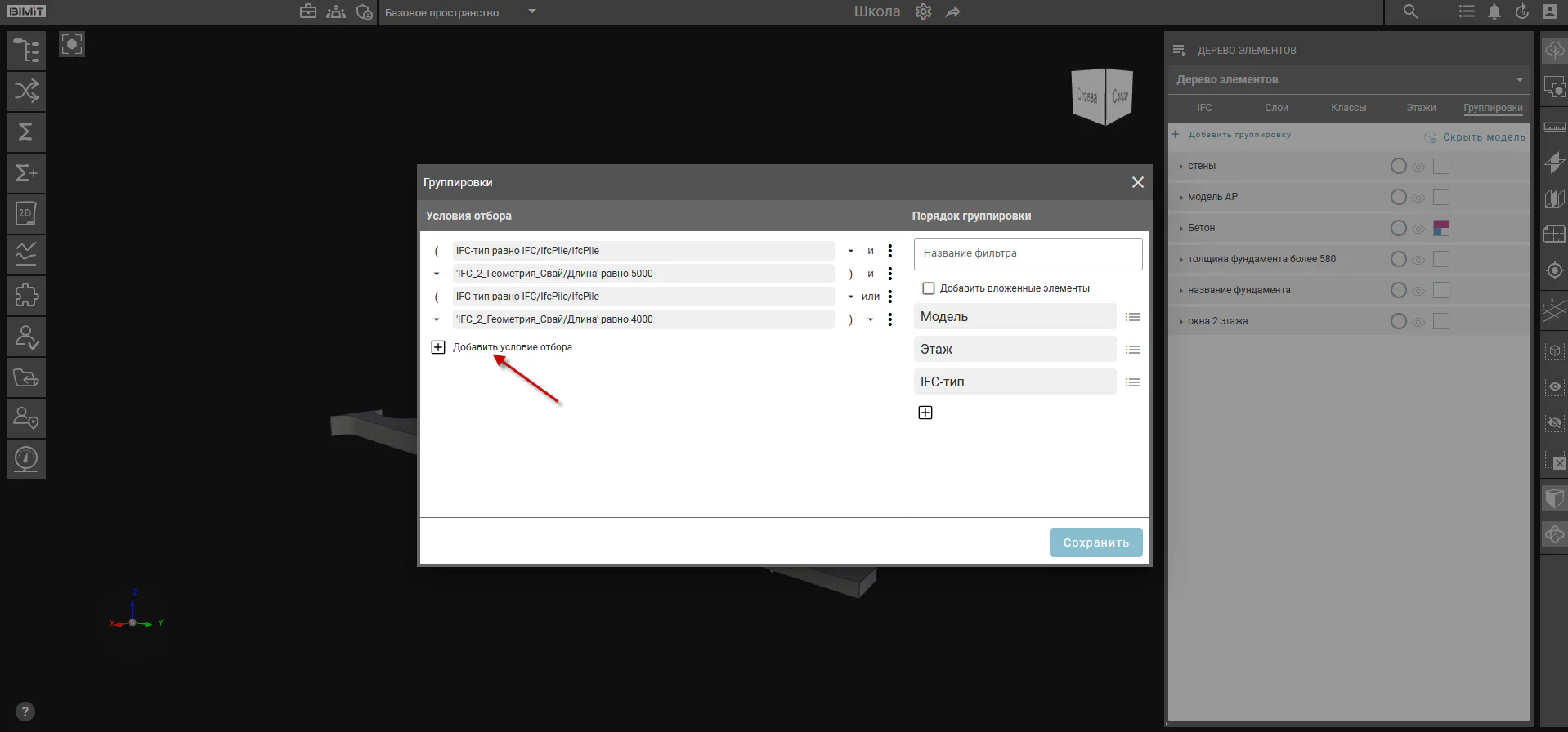

Для формирования сложных условий используется кнопка «Добавить условие отбора», которая последовательно добавляет новые параметры отбора элементов.

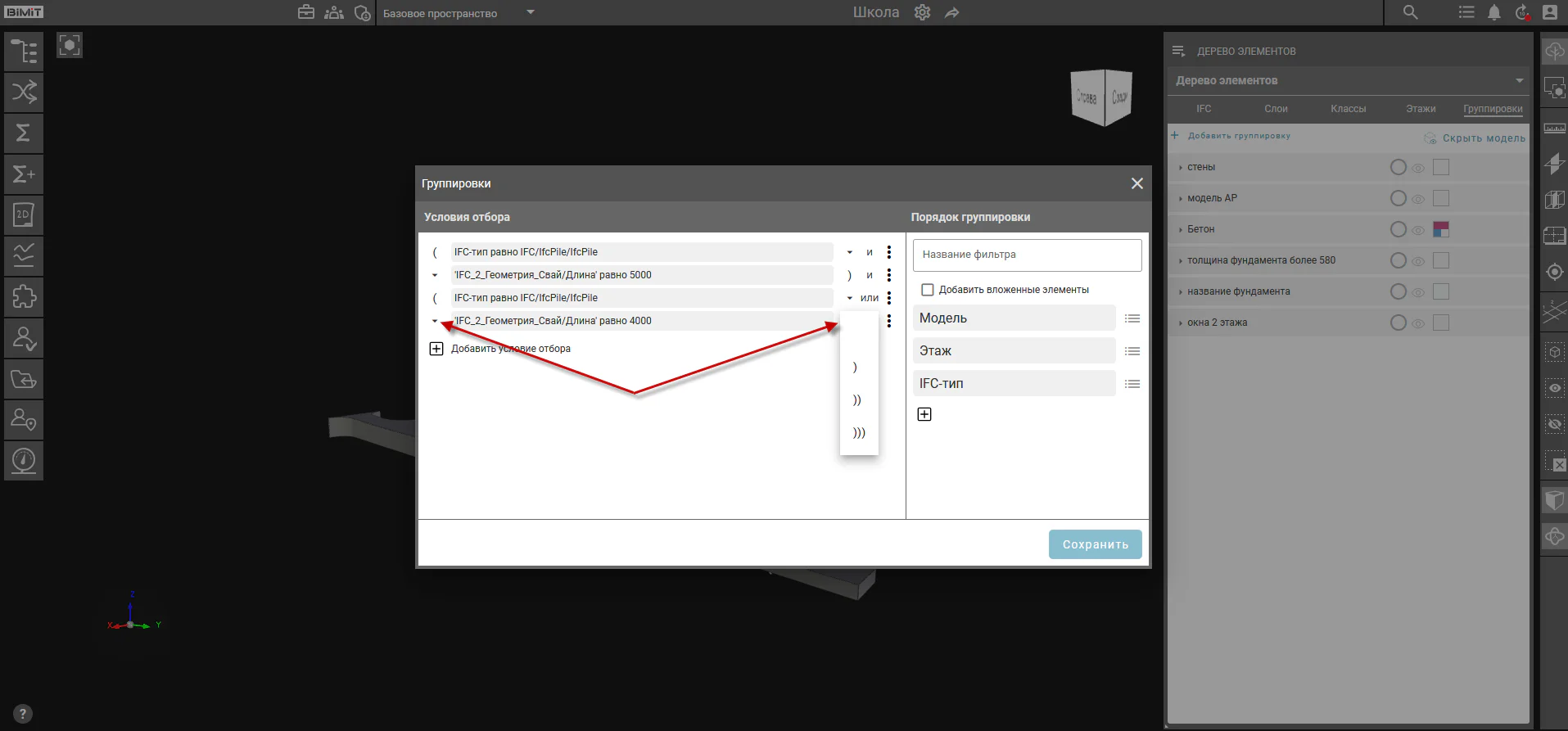

Скобки выбираются из выпадающего списка в зависимости от создаваемого выражения.

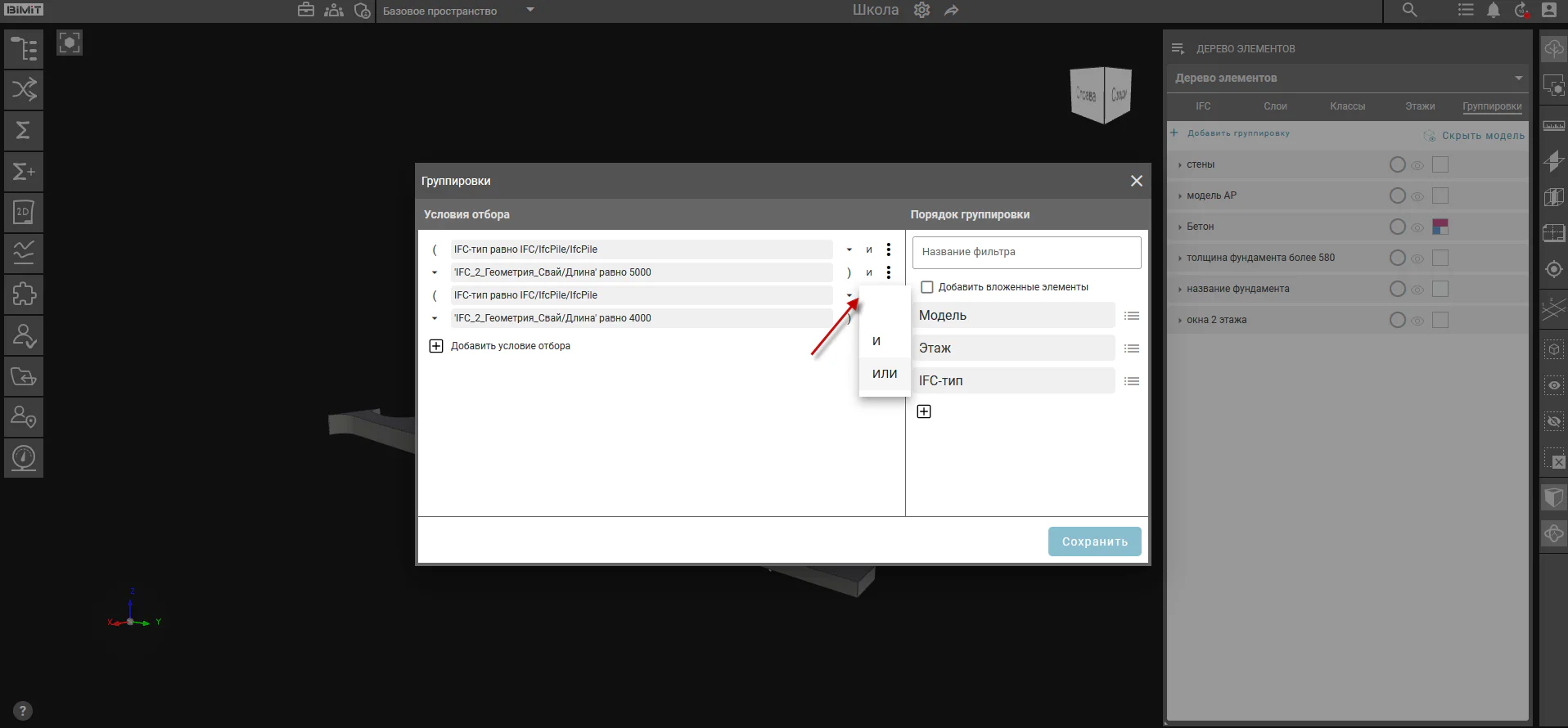

Логические операторы «и», «или» выбираются из выпадающего списка между параметрами отбора элементов.

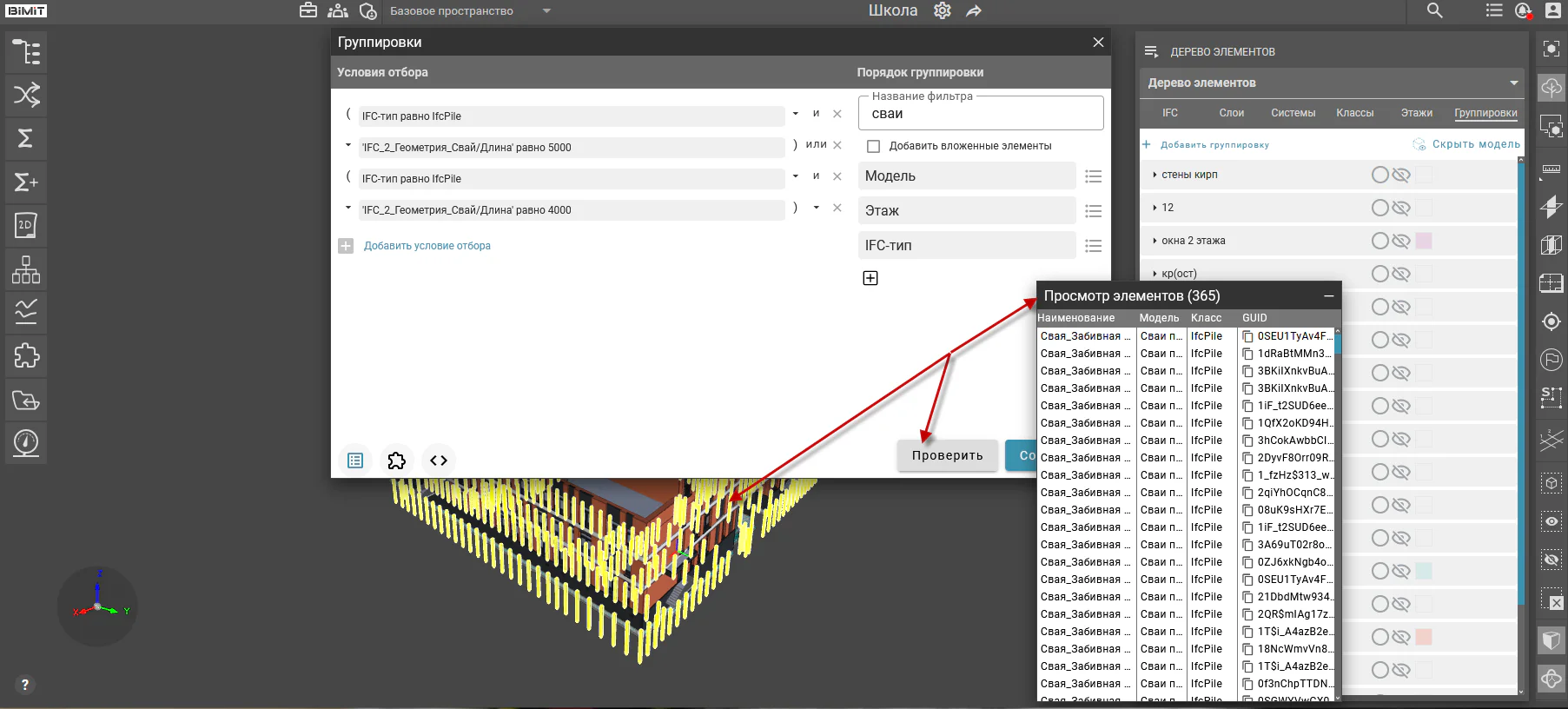

При клике на кнопку «Проверить» система отображает элементы выборки в блоке «Просмотр элементов» и визуально выделяет эти элементы на модели желтым цветом.

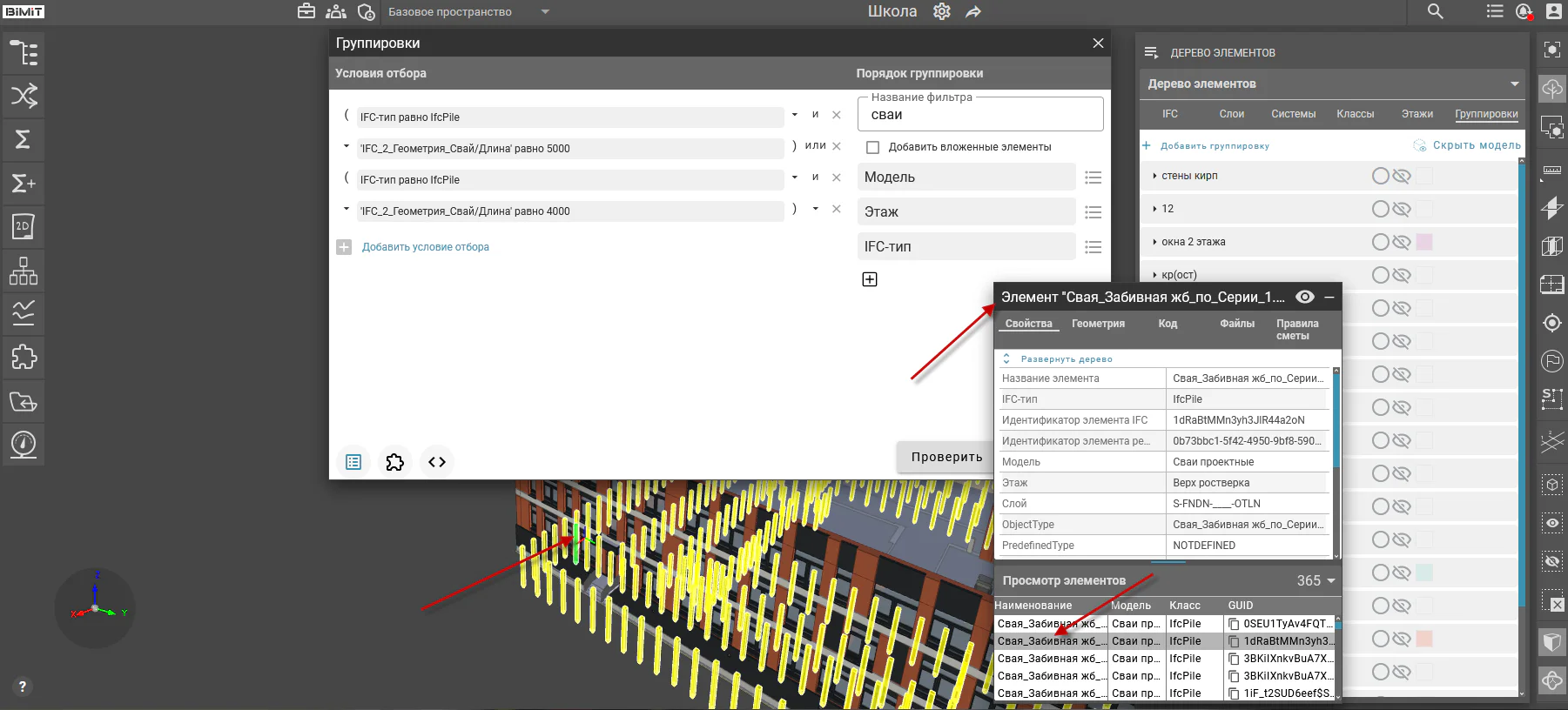

При клике на элемент в блоке «Просмотр элементов» открывается панель свойств с полной информацией об элементе. На модели данный элемент подсвечивается зеленым цветом.

Для сохранения созданной выборки используется кнопка «Сохранить».

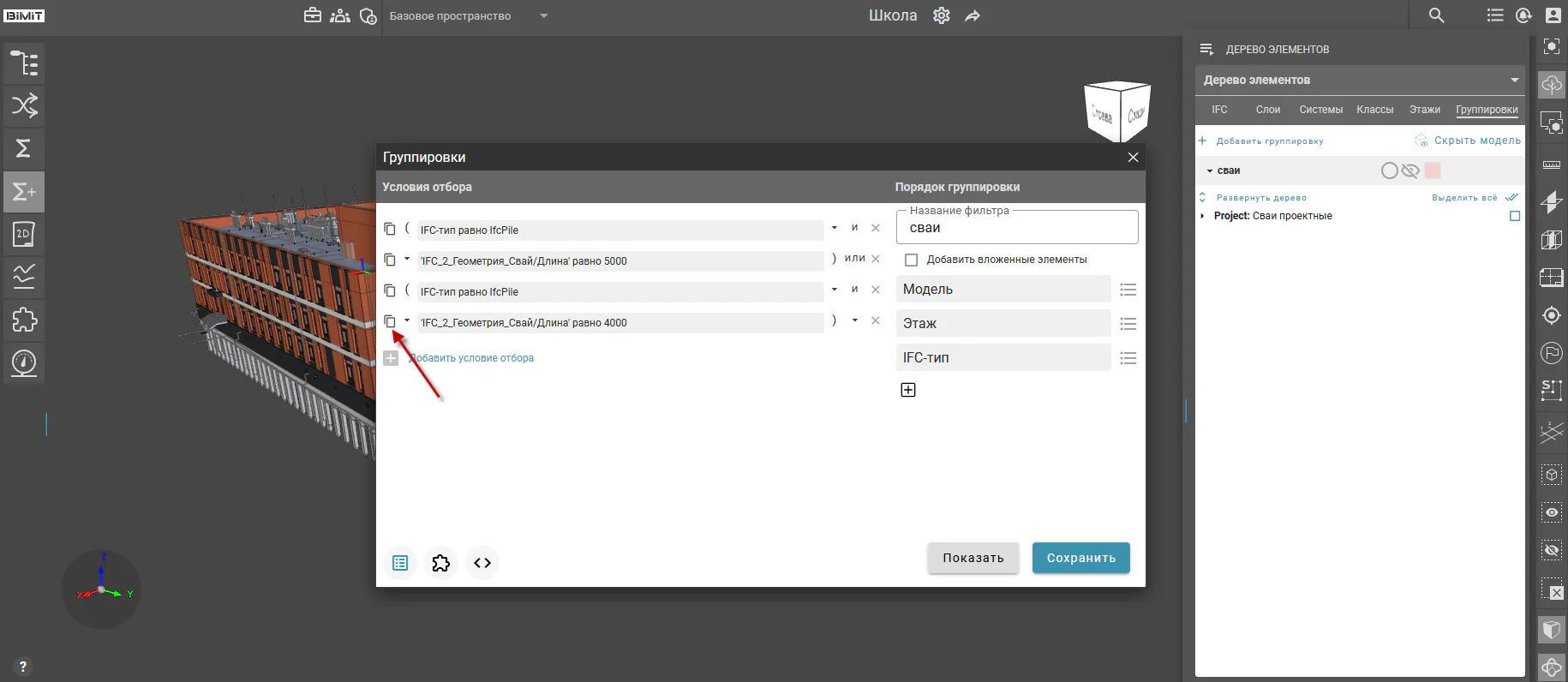

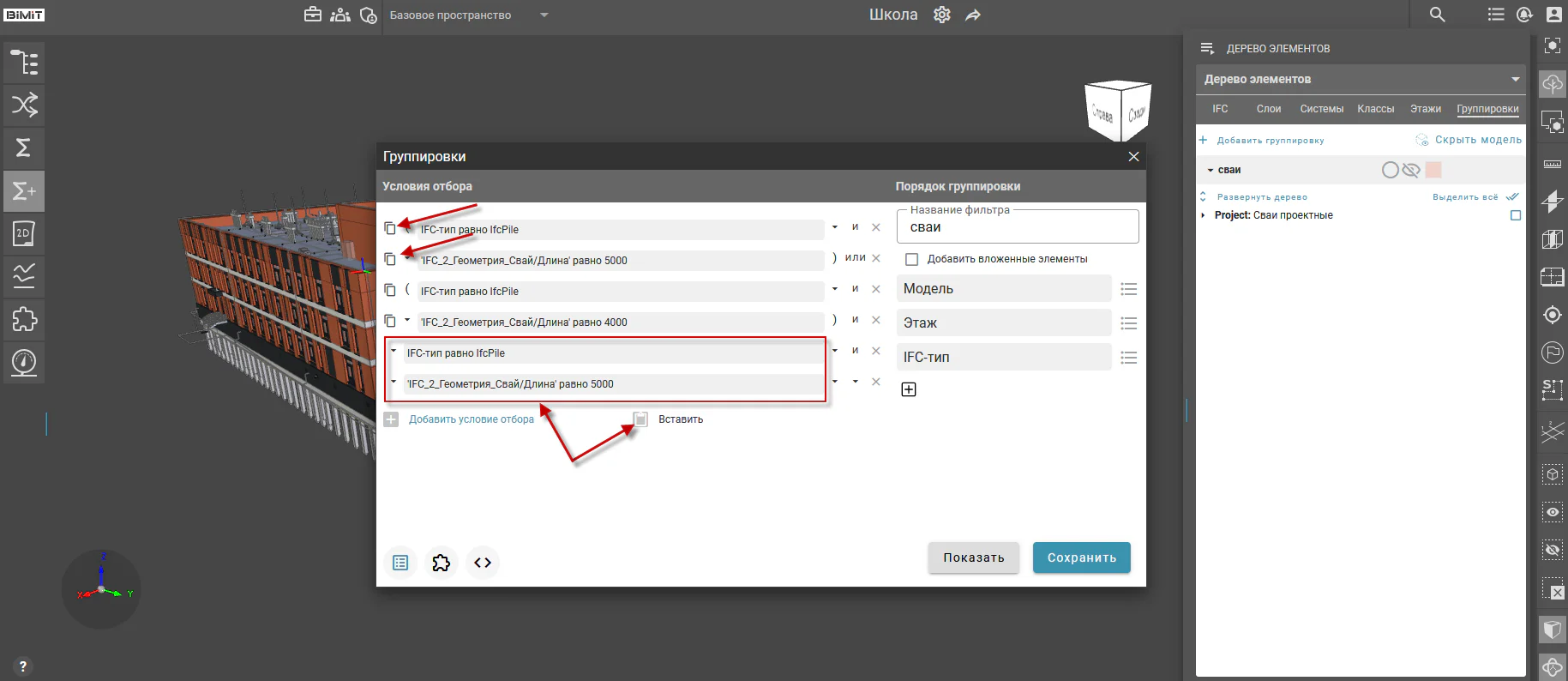

Для дополнения условия выборки в уже созданной группировке предусмотрено копирование существующих условий.

Клик по кнопке «Копировать» в окне условий отбора активирует появление кнопки «Вставить».

Допускается копирование нескольких условий за одну операцию.
