Схема

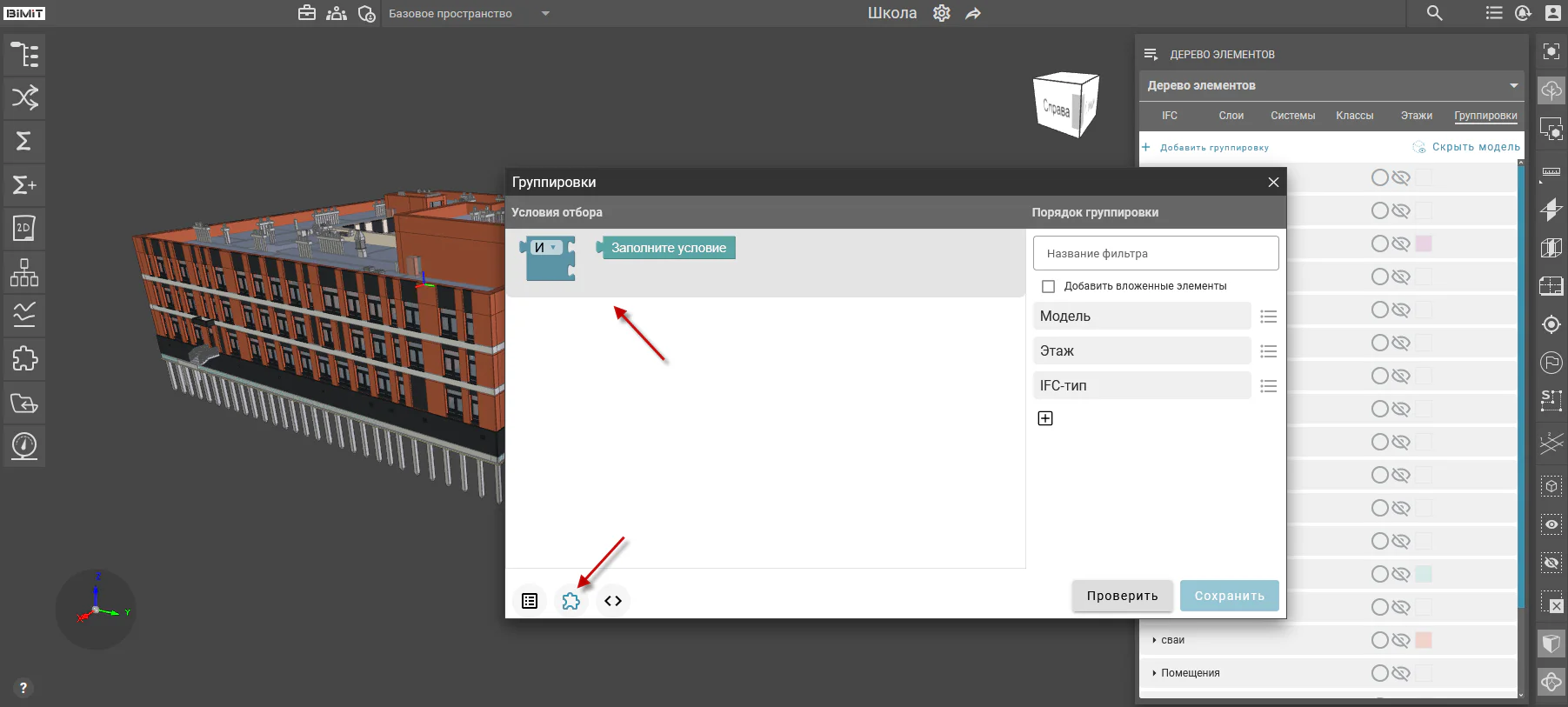

Для настройки правил необходимо ЛКМ перетащить блок «Заполните условия» в рабочее пространство.

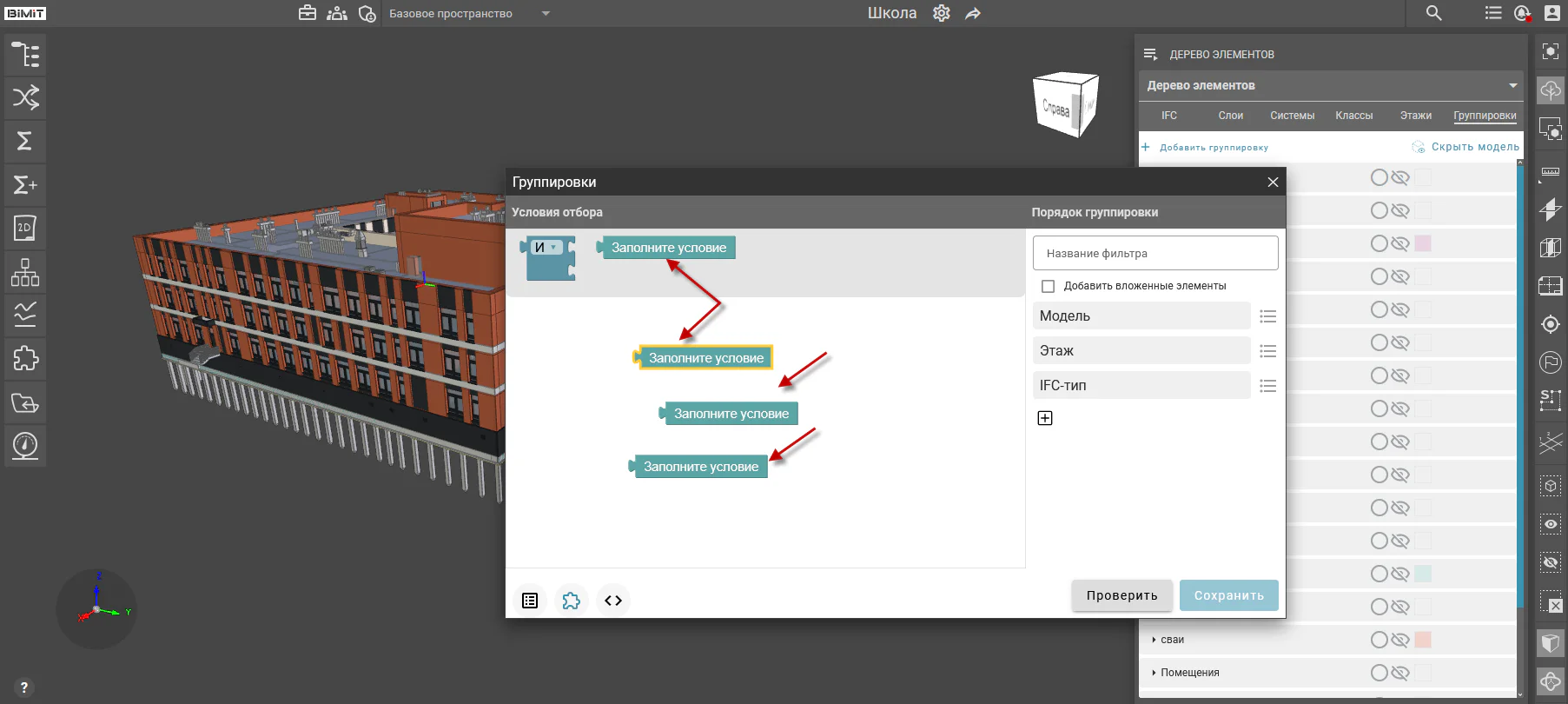

Каждое дополнительное условие требует собственного блока.

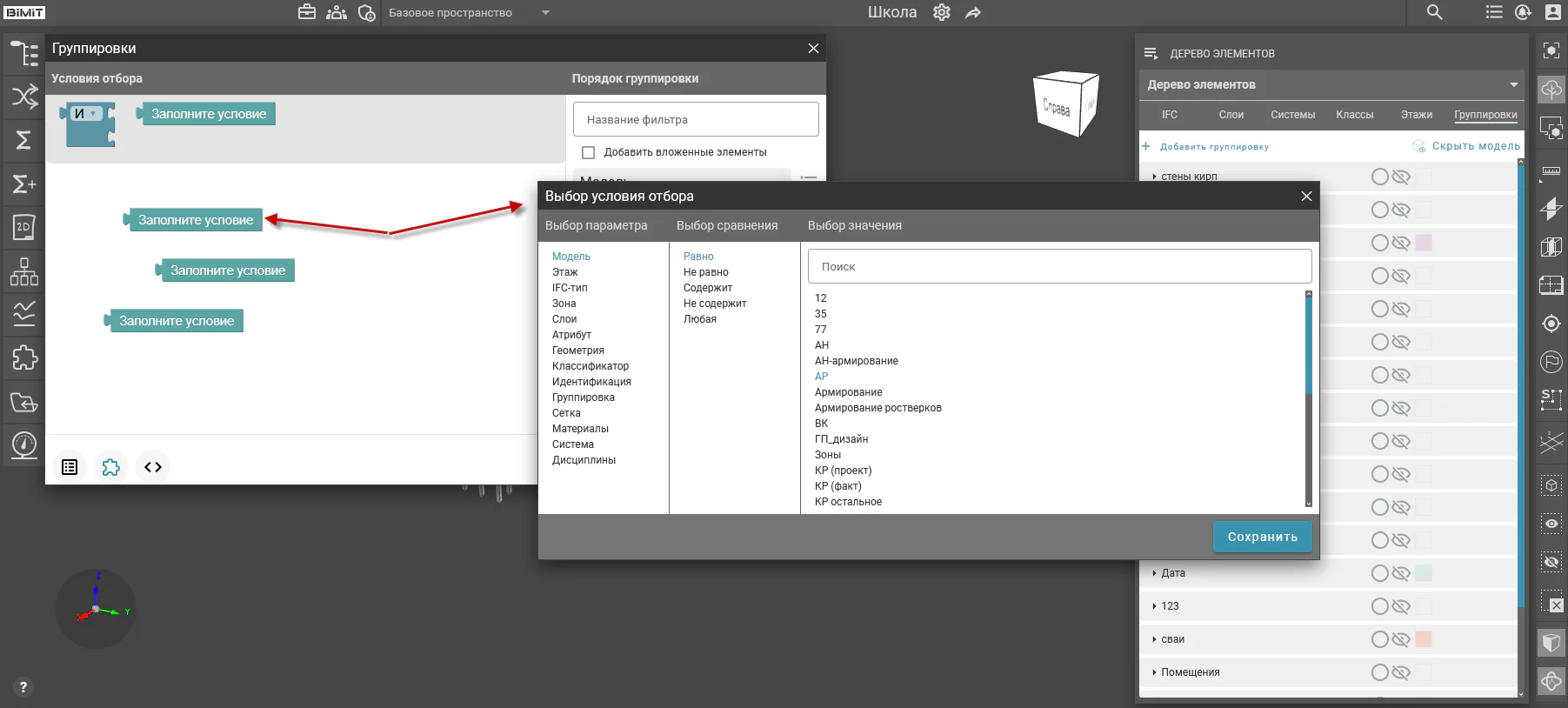

Двойной клик по блоку открывает диалоговое окно для выбора условия отбора.

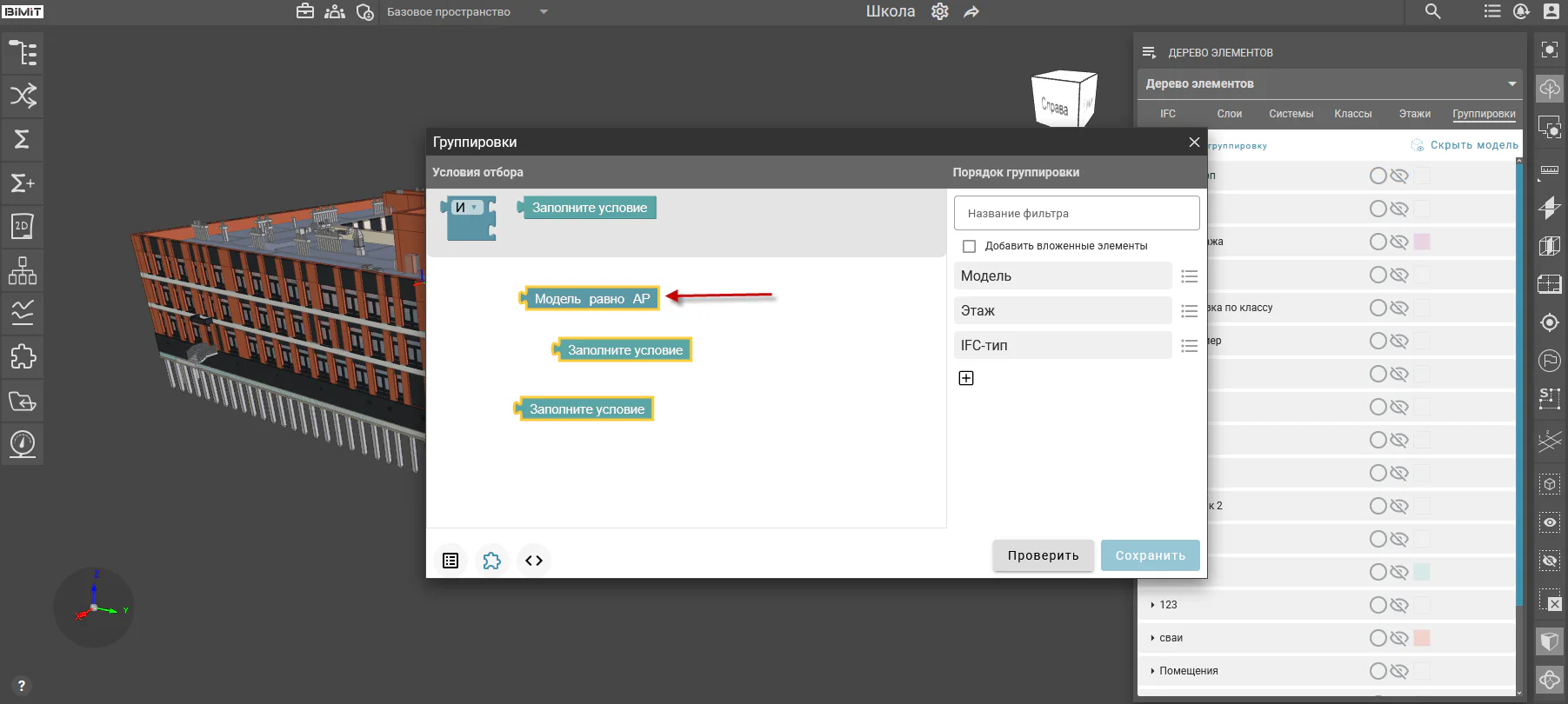

Выбранное условие фиксируется в соответствующем блоке после сохранения.

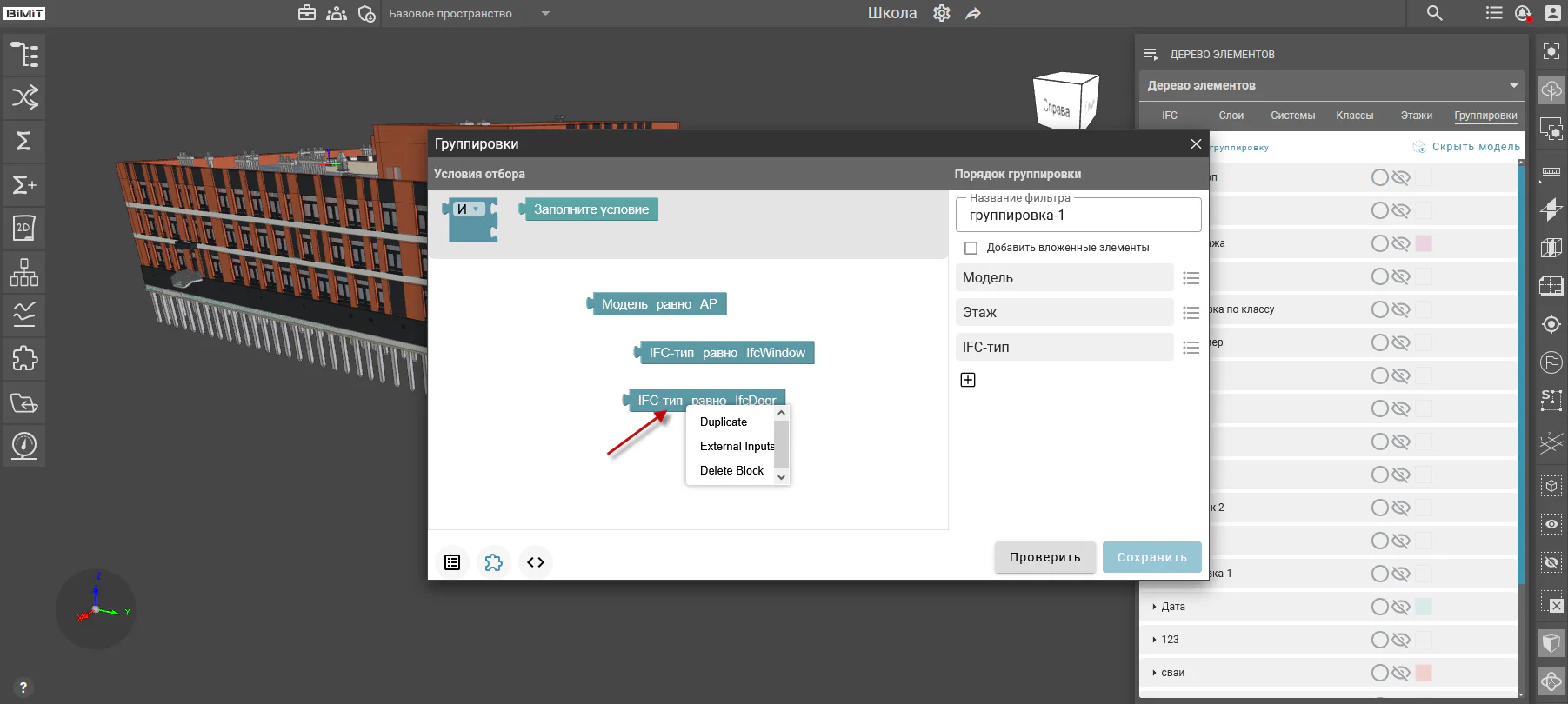

Кликом ПКМ по созданному блоку открывается контекстное меню управления блоками.

• Dublicate – дублирует блок с заданным условием.
• Delete block – удаляет блок.

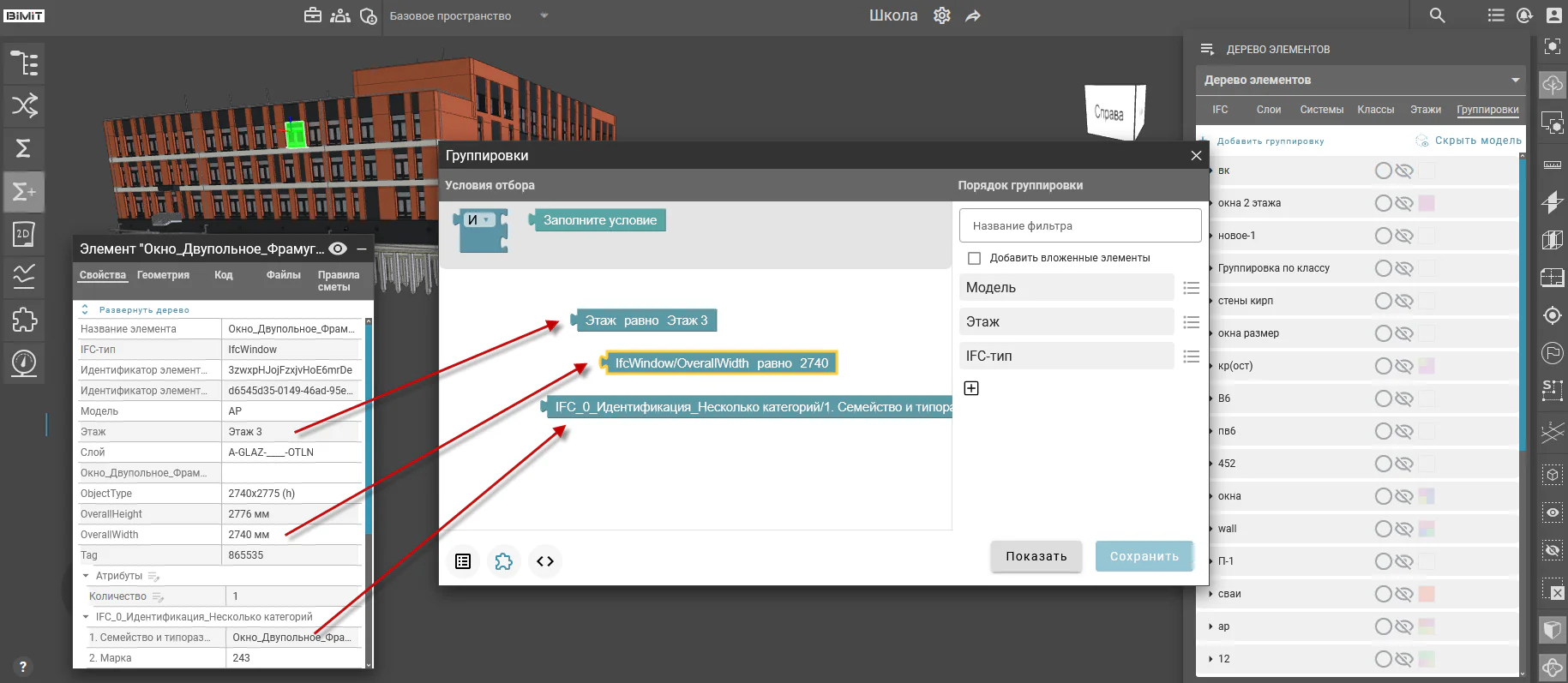

Система поддерживает перетаскивание атрибутов из Панели свойств элементов в окно создания условий отбора с помощью левой кнопки мыши.

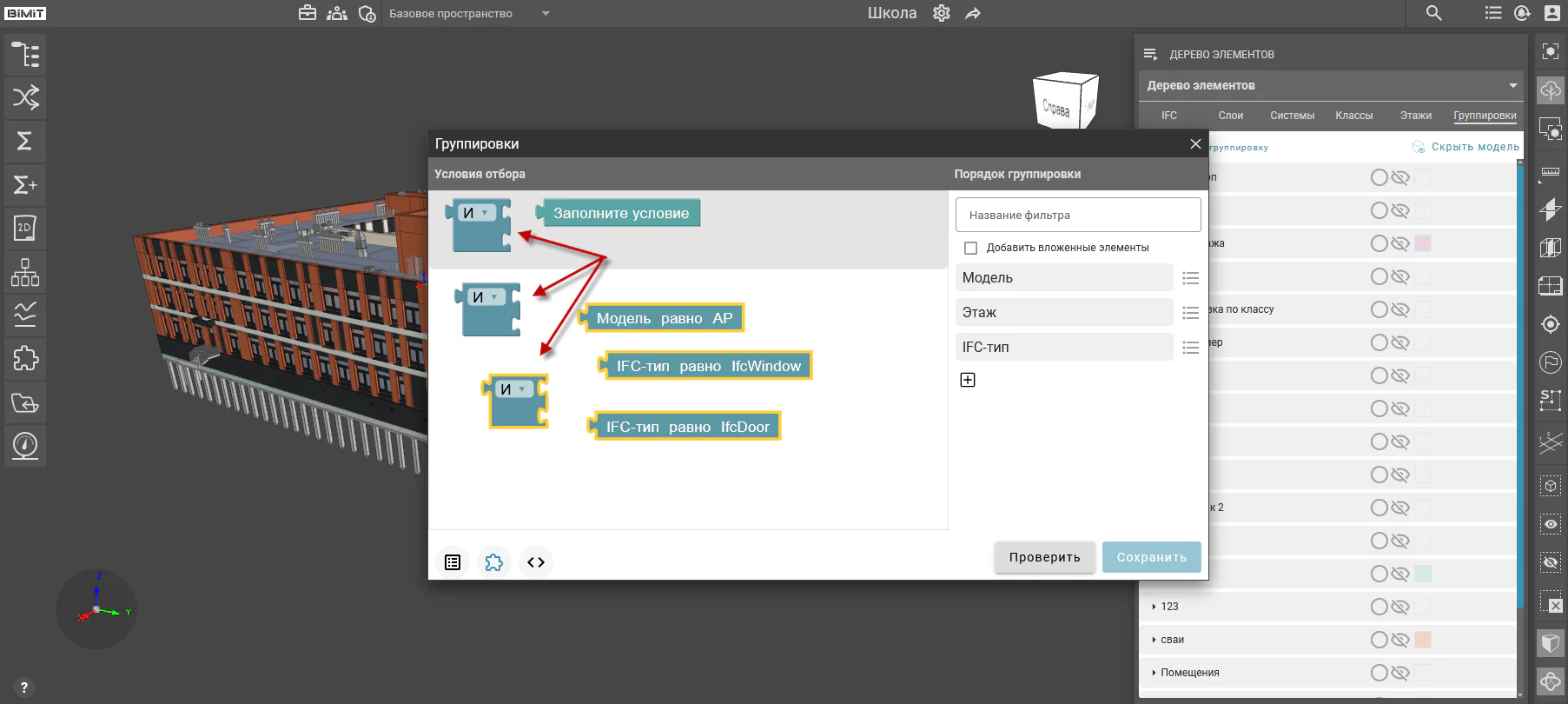

Для объединения созданных условий отбора в правило используется блок с логическими операторами «и» / «или».

Правило конструируется соединением блоков условий и блоков логических операторов.

Изменить логический оператор можно через выбор соответствующего значения из выпадающего списка.

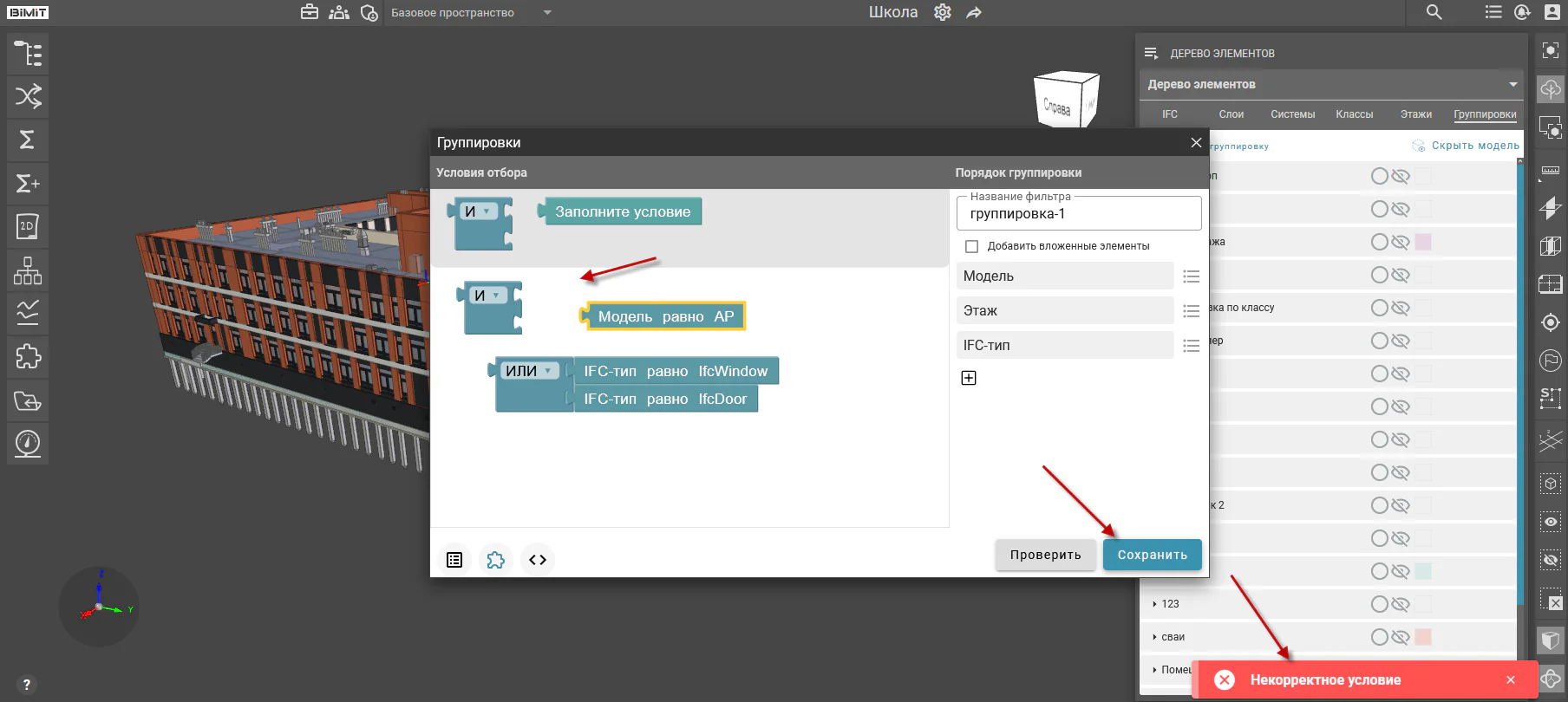

Сохранение правила с разорванными между блоками связями вызовет системное уведомление об ошибке.

Сохранение правила, в котором все блоки соединены корректно, происходит без ошибок.

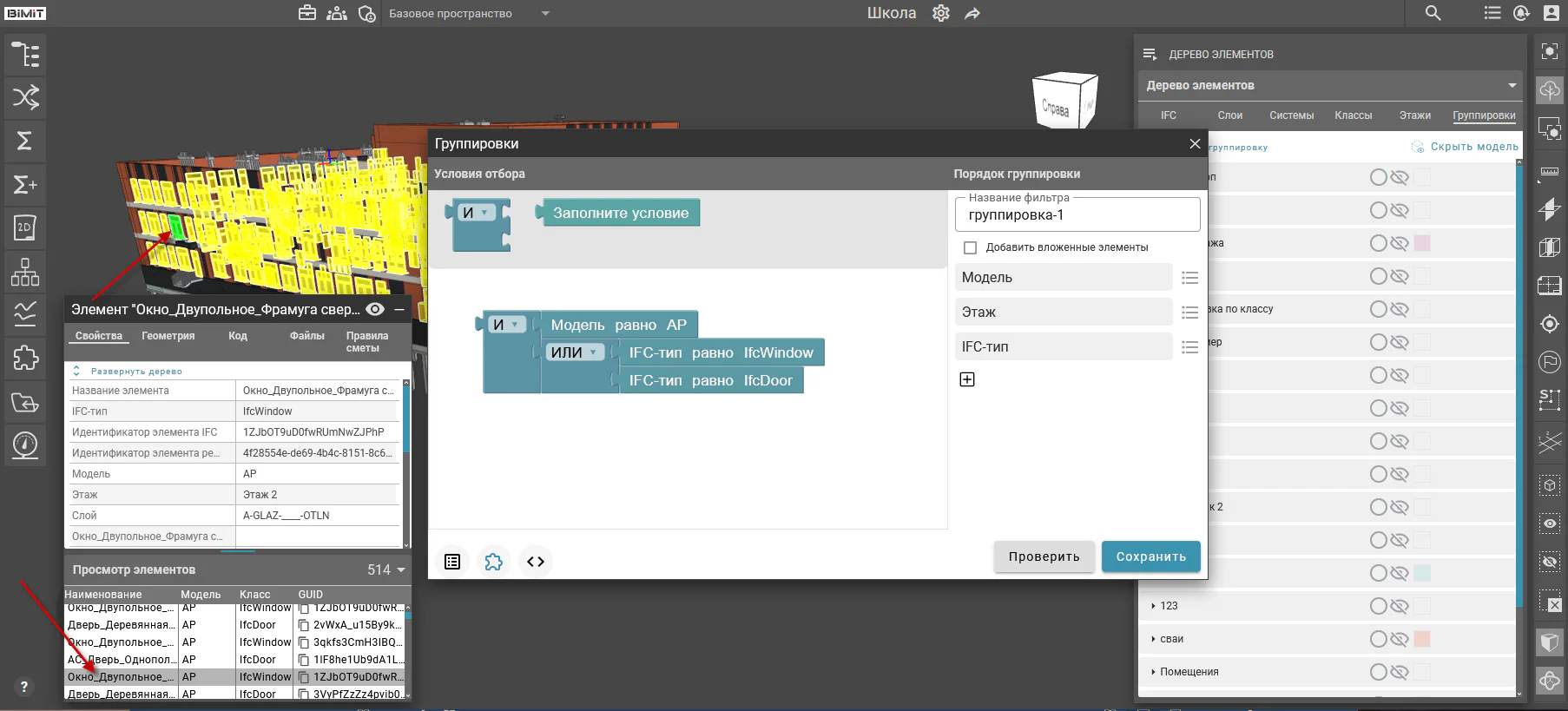

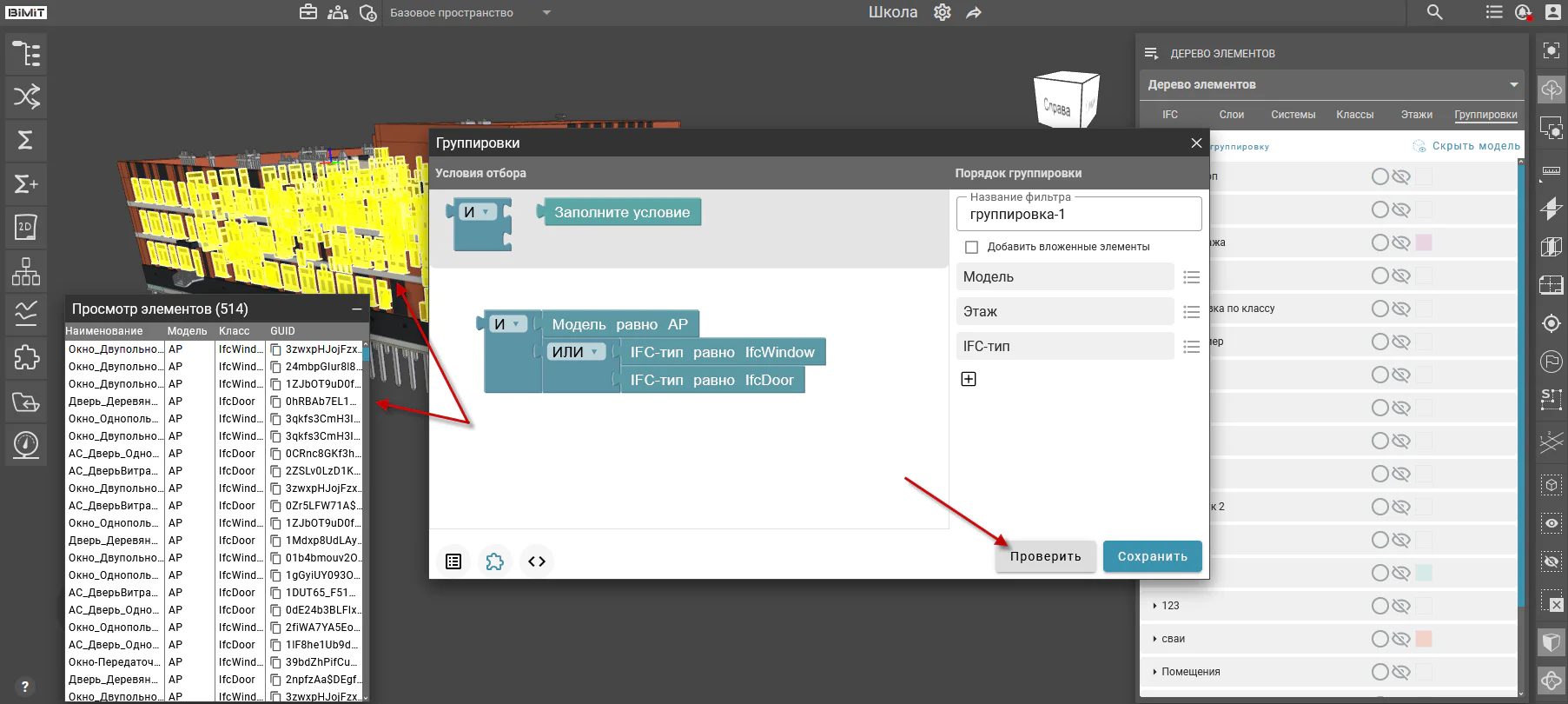

При клике на кнопку «Проверить» система отображает элементы выборки в блоке «Просмотр элементов» и визуально выделяет эти элементы на модели желтым цветом.

При клике на элемент в блоке «Просмотр элементов» открывается панель свойств с полной информацией об элементе. На модели данный элемент подсвечивается зеленым цветом.
