Экспорт

Экспорт — краткое руководство

Раздел Экспорт — список моделей слева и рабочая область справа (виды, настройки, кнопки Сохранить / Экспорт).

См. также: Обзор приложения

Подробная документация

Как появляются файлы в списке

Открыть в CAD

1. Убедитесь, что BimitBridge запущен (иконка в трее) и плагин подключён в CAD. 2. Откройте модель в Revit или Archicad. 3. Запустите связь с BimitBridge:

Файл появится в списке слева; у открытой модели — зелёная точка. При первом открытии документа в CAD он регистрируется автоматически после Запустить якорь / Запустить BIMIT мост.

Archicad: после установки плагина в BimitBridge аддон нужно добавить в менеджер дополнений — см. инструкцию. Без этого пункта меню не будет.

Revit: плагин подключается при установке из BimitBridge.

Поиск

В шапке списка — поле Поиск. Фильтрует по:

- названию продукта (Revit, Archicad …); - папкам в пути к файлу; - имени файла / заголовку документа.

Подходящие ветки раскрываются автоматически, остальное скрывается. Кнопка ✕ очищает строку.

Одна CAD-программа и несколько

Если установлен плагин только для одного продукта — обычное дерево папок и файлов.

Если документы есть и в Revit, и в Archicad (или несколько продуктов) — список разбит на группы по продукту:

▼ Revit (3)
    ▼ Projects
        ▼ Building
            model.rvt  ●
▼ Archicad (1)
    ▼ Models
        plan.pln

● — документ открыт в CAD. Число в скобках — количество файлов в группе.

Значки у строки файла

Настройки документа

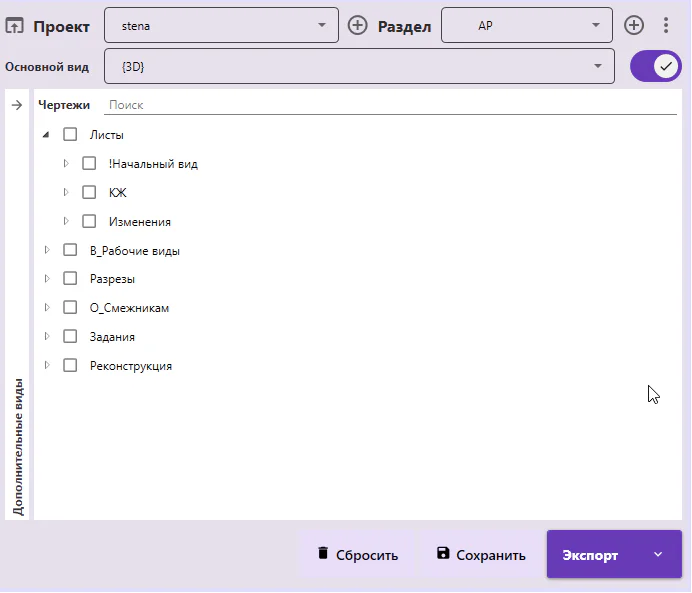

Выберите файл в списке — справа откроется рабочая область. Здесь задаётся всё, что уйдёт в экспорт для этого документа.

Табы справа видны только при включённом «Управлении конфигурациями экспорта».

Меню ⋯

Кнопка ⋯ справа вверху — настройки только для выбранного документа:

*Диалог Настройки IFC (схема, пресет, опции Revit/Archicad). Глобальные пресеты — в разделе Настройки приложения.*

Меню ⋮ у списка (внизу слева)

Кнопка в правом нижнем углу панели списка — действия на весь список:

Сохранить, сбросить, экспорт

Кнопки внизу рабочей области — Сбросить, Сохранить, Экспорт.

Сохранить

Записывает текущий документ (и активную конфигурацию, если их несколько) в базу данных BimitBridge:

- путь к файлу CAD и метаданные; - выбранные 3D-виды, чертежи и листы, основной вид; - настройки IFC документа; - проект и раздел Bimit; - опции Revit из меню ⋯ (detached, central, federated IFC и т.д.).

Файл .rvt / .pln на диске не меняется — в базу попадают только настройки экспорта. После Сохранить документ остаётся в списке слева даже без открытой модели в CAD.

Без Сохранить изменения живут в сессии; для расписания и повторного экспорта после перезапуска BimitBridge их нужно сохранить.

Сбросить

Сбросить открывает диалог — что очистить или удалить у текущего документа:

Для документа, который уже сохраняли в BimitBridge, пункты сброса настроек сразу обновляют запись в базе (отдельно нажимать Сохранить не нужно).

Подробнее про конфигурации и сброс — Конфигурации экспорта.

Экспорт

Запускает выгрузку по текущим настройкам (IFC, TRM, виды — в зависимости от продукта). Стрелка у кнопки — дополнительные форматы, если доступны.

Если в Revit заданы общие координаты, а вы выгружаете чертежи или листы, перед стартом диалог Экспортировать в общих координатах: первый вариант — в общих координатах, остальные — именованные площадки. Выбор запоминается для этой конфигурации. В расписании без предварительного ответа берётся активная площадка.

Для выгрузки в BIMIT нужны и проект, и раздел. Если проект выбран, а раздел нет — экспорт не стартует, появится подсказка выбрать раздел в верхней панели. Без проекта BIMIT доступен только экспорт в TRM-контейнер.

В TRM-архиве (zip) рядом с info.xml лежит export.log: какие документы выгружались и копии логов клиента и CAD-плагина, если они есть на диске. IFC в архив не входит — он сохраняется рядом с zip.

Чтобы собрать TRM из уже готовых файлов на диске (без CAD) — раздел Инструменты, статья Создать TRM из папки.

Типичный порядок: выбрать виды → проект и раздел Bimit → Сохранить → Экспорт.
