Проверка площади и высоты этажей

Алгоритм работы:

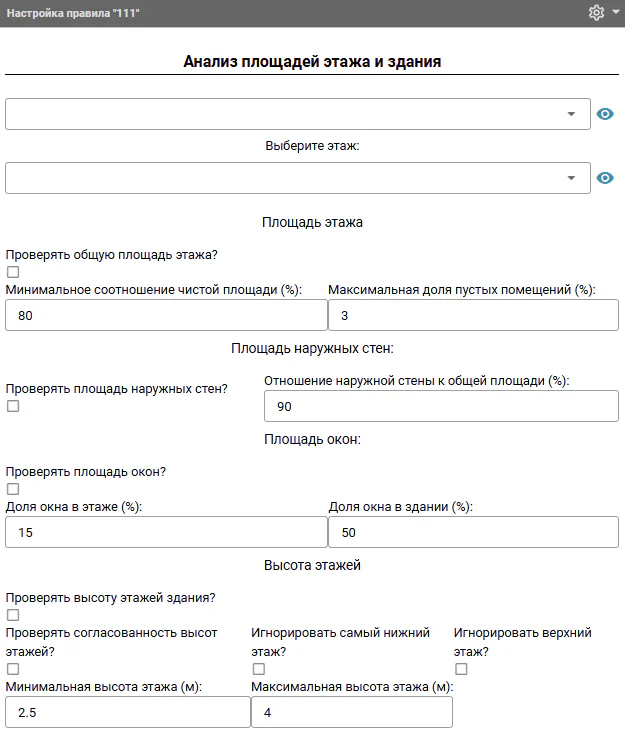

• Перейдите в настройки правила для ввода данных.

• Выберите модель для проверки.

• Выберите этаж(и), если необходимо проверить не всю модель, а только конкретный(ые) этаж(и).

Если необходимо проверить всю модель, данное поле заполнять не нужно.

Чтобы проверить корректность заполненной выборки, необходимо нажать на значок глаза . После этого через “Просмотр элементов” можно увидеть, какие элементы будут проверяться.

• Выберете необходимые для проверки характеристики:

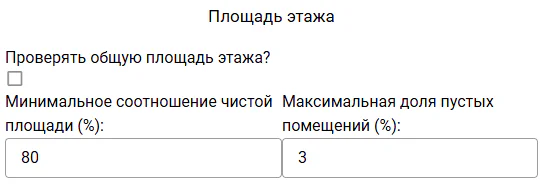

а) Проверка площади этажа

Выберите проверку общей площади этажа с помощью галочки.

Для проверки минимального соотношения чистой площади, в соответствующее поле вручную введите значение.

Для проверки максимальной доли пустых помещений, в соответствующее поле вручную введите значение.

б) Проверка площади наружных стен

Выберите проверку площади наружных стен с помощью галочки.

Для проверки отношения наружных стен к общей площади, в соответствующее поле вручную введите значение.

в) Проверка площади окон

Выберите проверку площади окон с помощью галочки.

Для проверки процента площади остекления на этаже, в соответствующее поле вручную введите значение.

Для проверки процента площади остекления в здании, в соответствующее поле вручную введите значение.

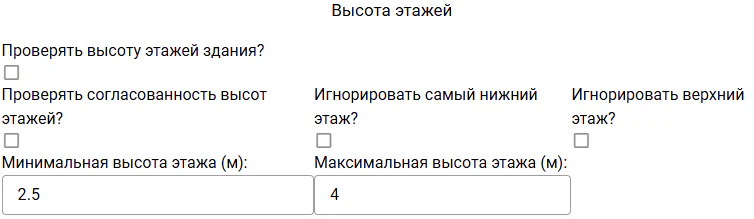

г) Проверка высоты этажей

Проверьте высоту этажей здания, нажав галочку.

При проверке здания с одинаковой высотой этажей, поставьте галочку под пунктом “Проверять согласованность высот этажей?”

При необходимости, исключите нижний этаж здания (Цоколь) при проверке высоты этажа с помощью галочки.

При необходимости, исключите верхний этаж здания (Крыша) при проверке высоты этажа с помощью галочки.

Вручную введите минимальное требуемое значение высоты этажа.

Вручную введите максимальное допустимое значение высоты этажа.

• Перейдите во вкладку “Проверки” и выделите необходимую проверку галочкой с помощью окошка напротив проверки.

• Запустите проверку, нажав правой кнопкой мыши и выбрав “Пересчитать цепочку”.

Запуск расчета проверок и анализ итогового результата происходит во вкладке «Расчеты».

Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет».
