Сравнение ревизий модели

Алгоритм работы:

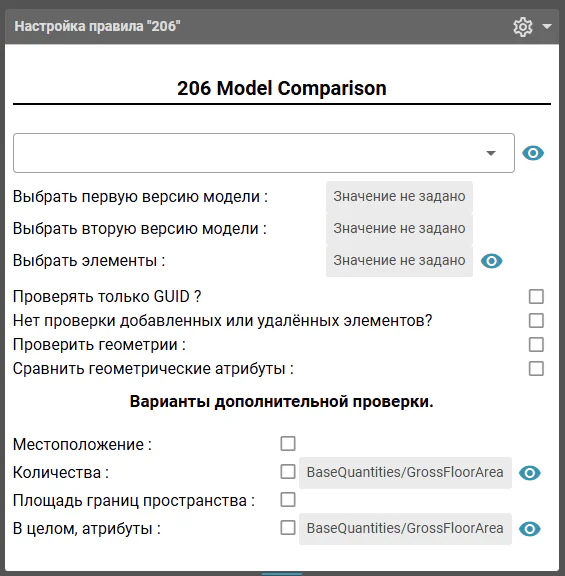

• Перейдите в настройки правила для ввода данных.

• Выберите модель для проверки.

• Выберите первую и вторую версии модели, открыв “Ревизии” и задав модель и необходимую ревизию.

• Выберите элементы для проверки, открыв “Настройку выборки” и через функцию “Добавить условие отбора” задайте необходимые условия.

Пример заполнения условий отбора для проверки помещений:

Чтобы проверить корректность заполненной выборки, необходимо нажать на значок глаза . После этого через “Просмотр элементов” можно увидеть, какие помещения будут проверяться.

• Выберите проверку только GUID с помощью галочки.

• Выберите проверку только измененных элементов (удаленные или добавленные проверяться не будут) с помощью галочки.

• Выберите проверку геометрии с помощью галочки.

• Выберите проверку сравнения геометрических атрибутов с помощью галочки.

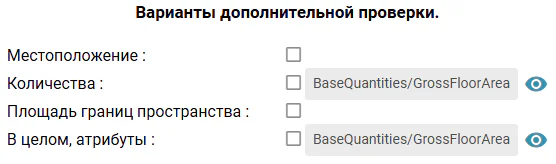

Помимо основных проверок возможны варианты дополнительных проверок:

а) Выберите проверку местоположения с помощью галочки .

б) Выберите проверку количества с помощью галочки и, открыв “Выбор класса/атрибута”. задайте необходимые условия.

в) Выберите проверку площади границ помещения с помощью галочки .

г) Выберите проверку атрибутов с помощью галочки и, открыв “Выбор класса/атрибута”, задайте необходимые условия.

• Перейдите во вкладку “Проверки” и выделите необходимую проверку галочкой с помощью окошка напротив проверки.

• Запустите проверку, нажав правой кнопкой мыши и выбрав “Пересчитать цепочку”.

Запуск расчета проверок и анализ итогового результата происходит во вкладке «Расчеты».

Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет».
