Проверка допустимых расстояний между стенами и их параллельности

Описание проверки: Правило проверяет, что расстояния между стенами находятся в установленных нормативных пределах для обеспечения функциональности, безопасности и соответствия проектным стандартам, а также что стены параллельны.

Алгоритм работы:

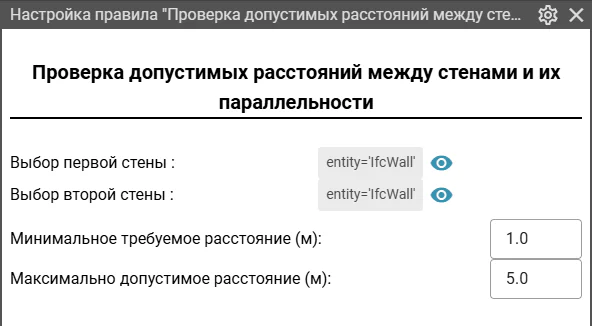

• Перейдите в настройки правила для ввода данных.

• Выберите первую стену через “Настройку выборки”. Далее через функцию “Добавить условие отбора” задайте необходимые условия.

Пример заполнения условий отбора для стен через параметр “Атрибуты”.

• Выберите вторую стену через “Настройку выборки”. Далее через функцию “Добавить условие отбора” задайте необходимые условия.

Чтобы проверить корректность заполненных выборок, необходимо нажать на значок глаза . После этого через “Просмотр элементов” можно увидеть, какие стены будут проверяться.

• Вручную заполните минимальное требуемое и максимальное допустимое расстояния между стенами.

• Перейдите во вкладку “Коллизии” и выделите необходимую проверку галочкой с помощью окошка напротив проверки.

• Запустите проверку, нажав правой кнопкой мыши и выбрав “Пересчитать цепочку”

Запуск расчета проверок и анализ итогового результата происходит во вкладке «Расчеты».

Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет».
