Проверка расположения элементов внутри/снаружи

Алгоритм работы:

• Перейдите в настройки правила для ввода данных.

• Выберите модель для проверки.

• Откройте “Настройку выборки” и через функцию “Добавить условие отбора” задайте необходимые для проверки элементы.

Пример заполнения условий отбора для проверки окон.

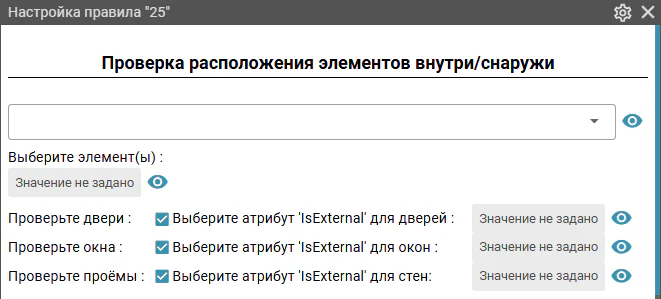

• Выберете галочкой, какие компоненты требуются для проверки и соответствующий компоненту атрибут ‘IsExternal’.
• Двери

• Окна

• Проемы

Чтобы проверить корректность заполненной выборки, необходимо нажать на значок глаза . После этого через “Просмотр элементов” можно увидеть, какие элементы будут проверяться.

• Перейдите во вкладку “Проверки” и выделите необходимую проверку галочкой с помощью окошка напротив проверки.

• Запустите проверку, нажав правой кнопкой мыши и выбрав “Пересчитать цепочку”

Запуск расчета проверок и анализ итогового результата происходит во вкладке «Расчеты».

Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет».
