Проверка вертикальных расстояний между плитами перекрытий

Алгоритм работы:

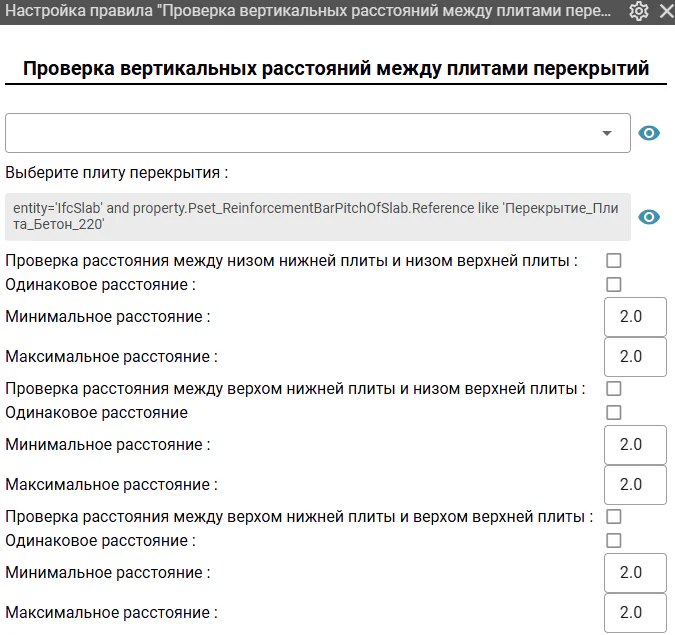

• Перейдите в настройки правила для ввода данных.

• Выберите модель для проверки.

• Выберите плиты перекрытий через “Настройку выборки”. Далее через функцию “Добавить условие отбора” задайте необходимые условия.

Пример заполнения условий отбора для плит перекрытия.

Чтобы проверить корректность заполненных выборок, необходимо нажать на значок глаза . После этого через “Просмотр элементов” можно увидеть, какие плиты перекрытий будут проверяться.

• Выберите вариант проверки с помощью галочки:

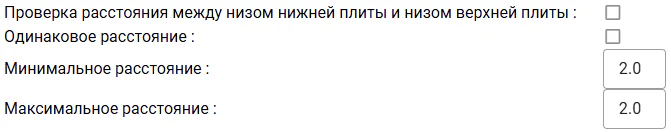

а) Вариант 1: Проверка расстояния между низом нижней плиты и низом верхней плиты.

• Выберите проверку с помощью галочки .
• Поставьте галочку напротив пункта “Одинаковое расстояние”, если расстояние между соседними плитами на каждом этаже совпадает .
• Вручную заполните данные о минимальном и максимальном допустимом расстоянии между плитами.

б) Вариант 2: Проверка расстояния между верхом нижней плиты и низом верхней плиты.

• Выберите проверку с помощью галочки .
• Поставьте галочку напротив пункта “Одинаковое расстояние”, если расстояние между соседними плитами на каждом этаже совпадает .
• Вручную заполните данные о минимальном и максимальном допустимом расстоянии между плитами.

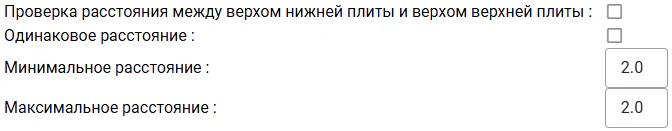

в) Вариант 3: Проверка расстояния между верхом нижней плиты и верхом верхней плиты.

• Выберите проверку с помощью галочки .
• Поставьте галочку напротив пункта “Одинаковое расстояние”, если расстояние между соседними плитами на каждом этаже совпадает .
• Вручную заполните данные о минимальном и максимальном допустимом расстоянии между плитами.
• Перейдите во вкладку “Коллизии” и выделите необходимую проверку галочкой с помощью окошка напротив проверки.

• Запустите проверку, нажав правой кнопкой мыши и выбрав “Пересчитать цепочку”

Запуск расчета проверок и анализ итогового результата происходит во вкладке «Расчеты».

Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет».
