Нормативно-технические проверки
Проверка расположения окон, дверей и проемов внутри стен
Описание проверки: Правило проверяет расположение элементов внутри стен относительно друг друга и края стен.
Алгоритм работы:

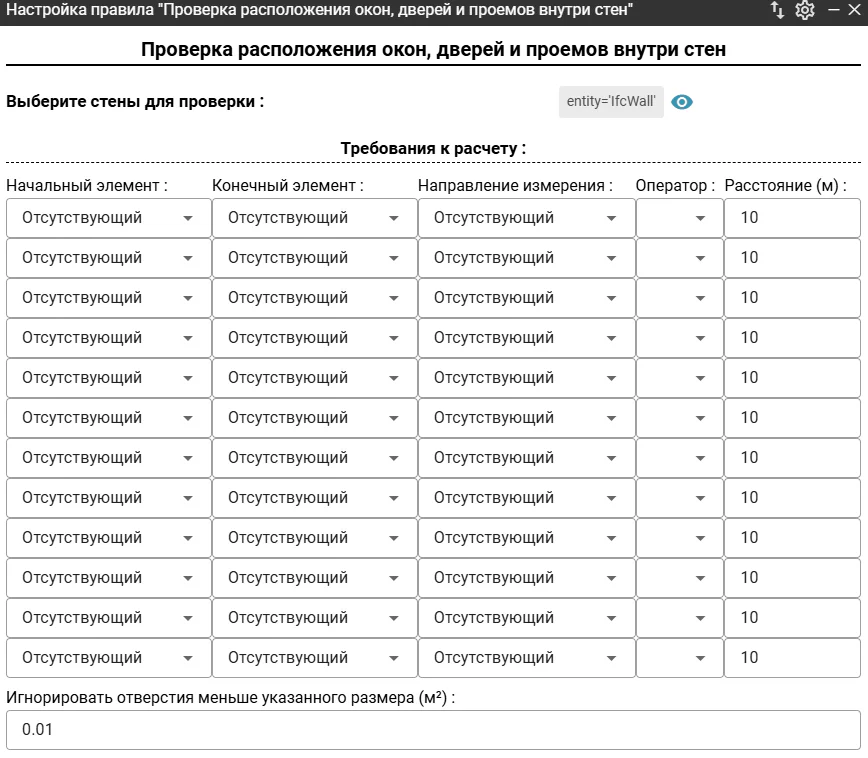

- Перейдите в настройки правила для ввода данных.
- Выберите стены через “Настройку выборки”. Далее через функцию “Добавить условие отбора” задайте необходимые условия.
Пример заполнения условий отбора для стены.
Чтобы проверить корректность заполненных выборок, необходимо нажать на значок глаза
. После этого через “Просмотр элементов” можно увидеть, какие плиты перекрытий будут проверяться.
- Выберите из раскрывающегося списка "Начальный элемент":
- Окно(а)
- Дверь(и)
- Проем(ы)/Отверстие(я)
- Выберите из раскрывающегося списка "Конечный элемент":
- Дверь(и)
- Боковой край стены
- Боковой край стены (только слева)
- Боковой край стены (только справа)
- Верхний край стены
- Нижний край стены
- Окно(а)
- Проем(ы)/Отверстие(я)
- Выберите из раскрывающегося списка "Направление измерения":
- Горизонтальное
- Вертикальное
- Свободное
- Для проверки расстояния выберите оператор и вручную введите требуемое значение.
Виды операторов:
- == - равенство
- != - не равно
- > - больше
- < - меньше
- >= - больше или равно
- <= - меньше или равно
Пример заполнения условия, которому должно удовлетворять расстояние (Значение расстояния больше или равно 1000 м).
- Вручную введите размер отверстия, меньше которого элементы рассматриваться не будут.
- Перейдите во вкладку “Проверки” и выделите необходимую проверку галочкой с помощью окошка напротив проверки.
- Запустите проверку, нажав правой кнопкой мыши и выбрав “Пересчитать цепочку”
Запуск расчета проверок и анализ итогового результата происходит во вкладке «Расчеты».
Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет».
