Проверка лестниц

Предназначен для проверки лестничных маршей, анализируя их соответствие нормативным требованиям по параметру ширина пролета. При проверке ширины анализируется свободное пространство между элементами, расположенными справа и слева от лестничного марша.

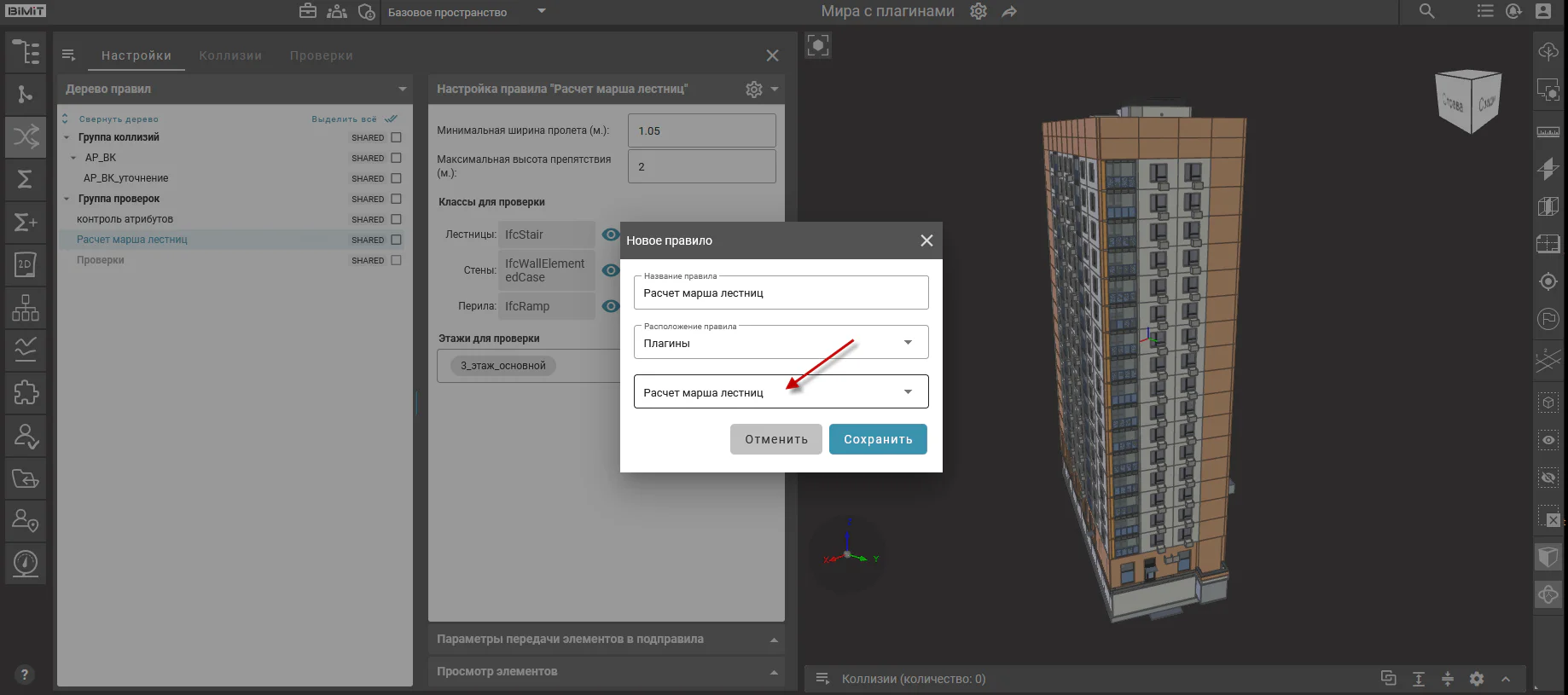

При выборе типа проверки «Расчет марша лестниц» система предоставляет возможность ввода условий для проверки на соответствие нормативным требованиям по параметру ширина пролета.

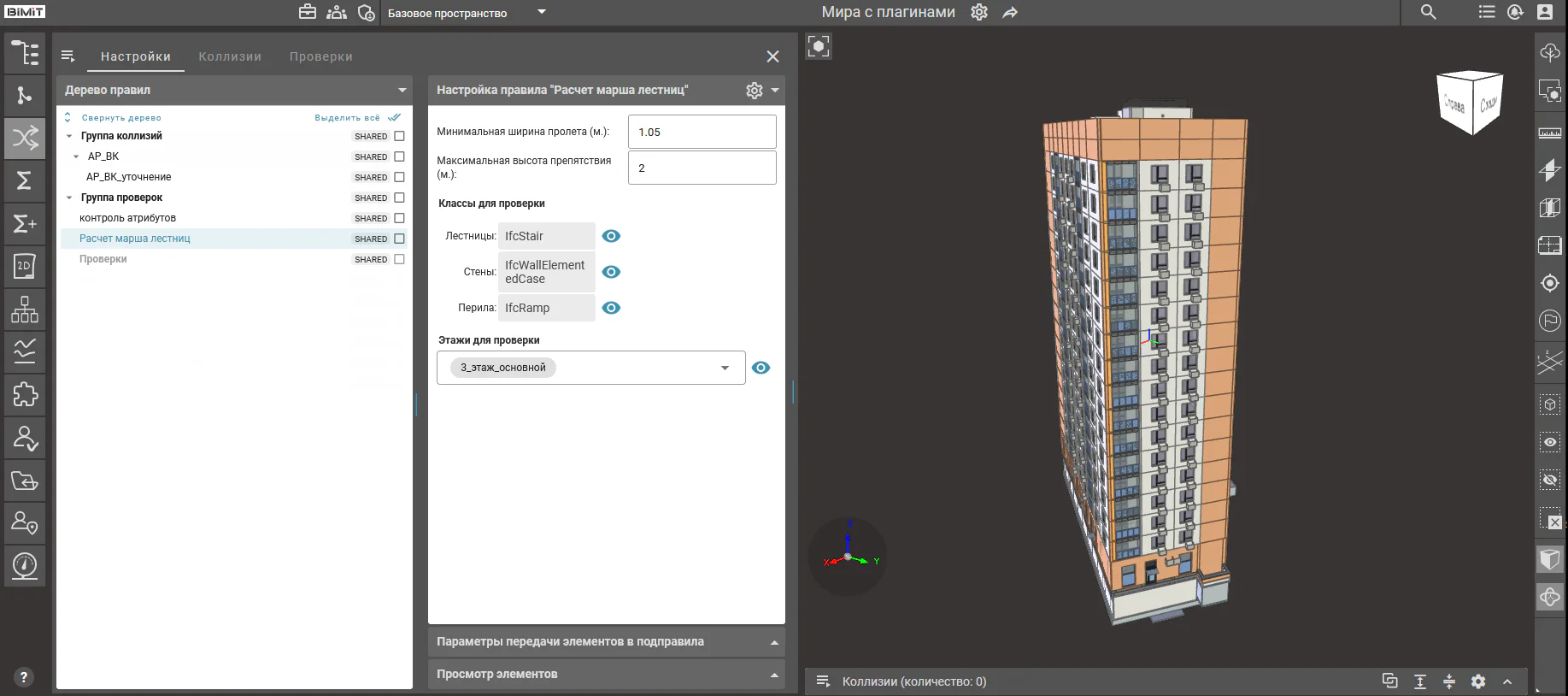

В поле «Минимальная ширина пролета» указывается предельно допустимое значение ширины в метрах.

В поле «Максимальная высота препятствия» указывается ограничение по высоте свободного пространства в метрах.

В интерфейсе «Классы для проверки» заполняются соответствующие поля с указанием IFC-классов для ключевых элементов.

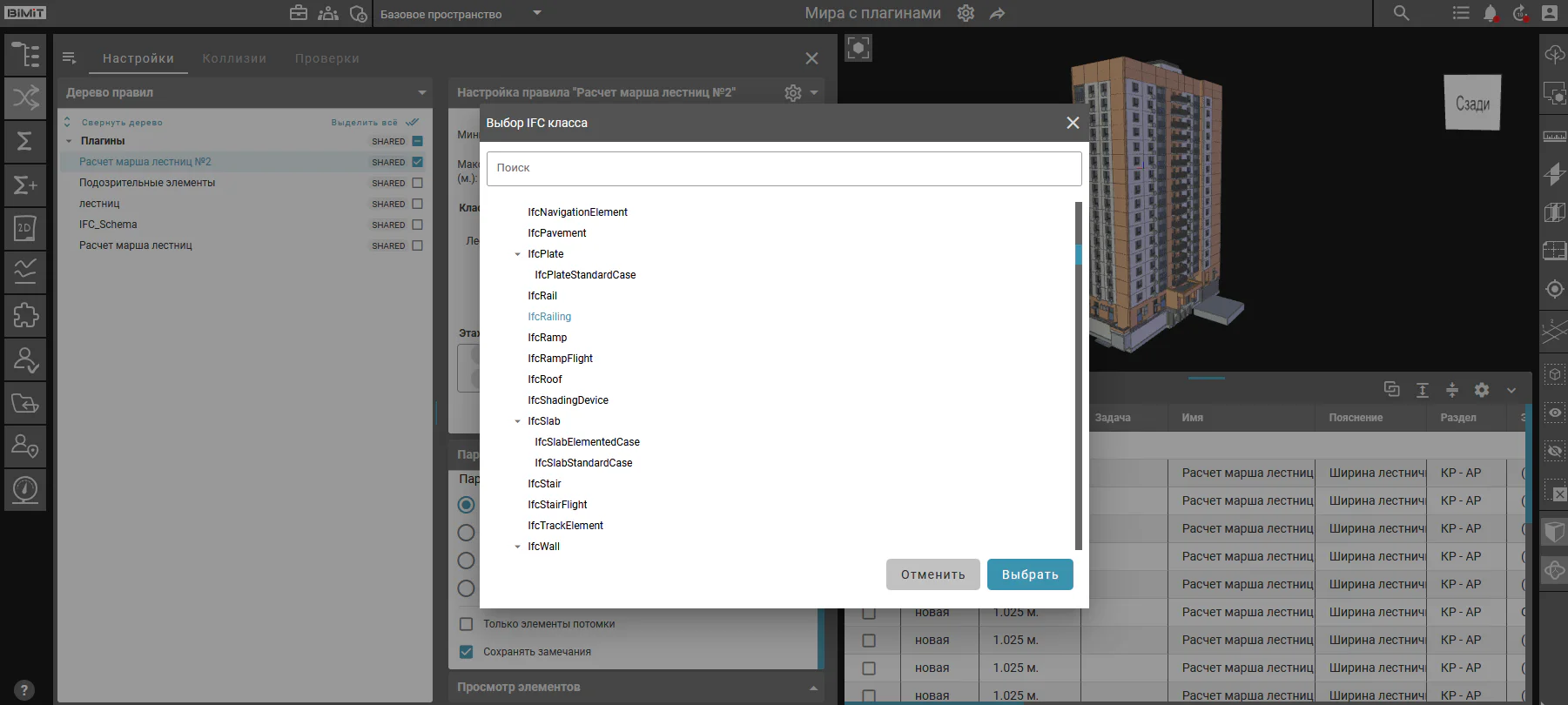

При клике на строку с полем открывается список с полным перечнем IFC классов.

• Лестницы – указывается IFC-класс лестниц.
• Стены – указывается IFC-класс элементов, которые могут повлиять на ширину лестничного марша.
• Перила – указывается IFC-класс элементов, которые могут повлиять на ширину лестничного марша.

В интерфейсе «Этажи для проверки» указываются необходимые этажи/уровни.

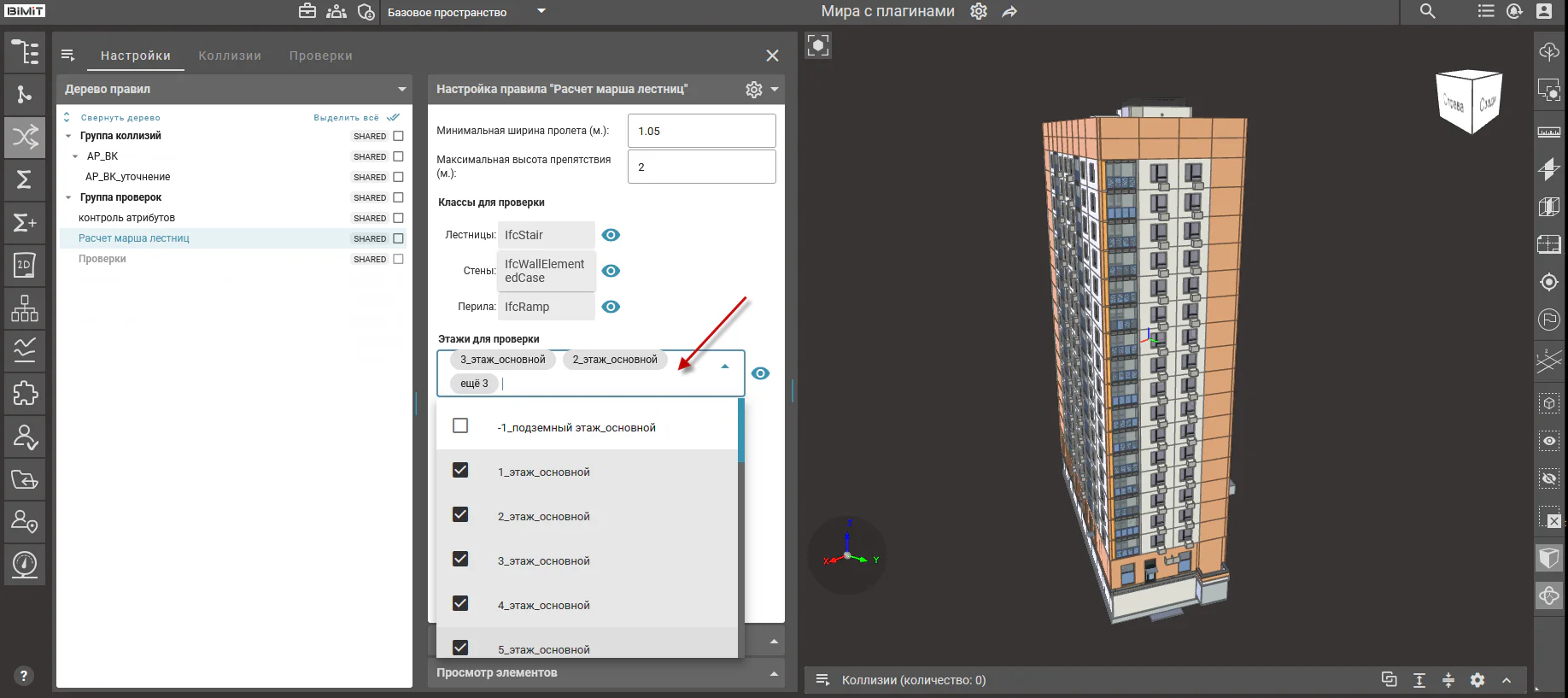

При клике на поле выбора этажей открывается выпадающий список, содержащий полный перечень уровней проекта. Активация чекбоксов позволяет формировать множественные выборки для проверки.

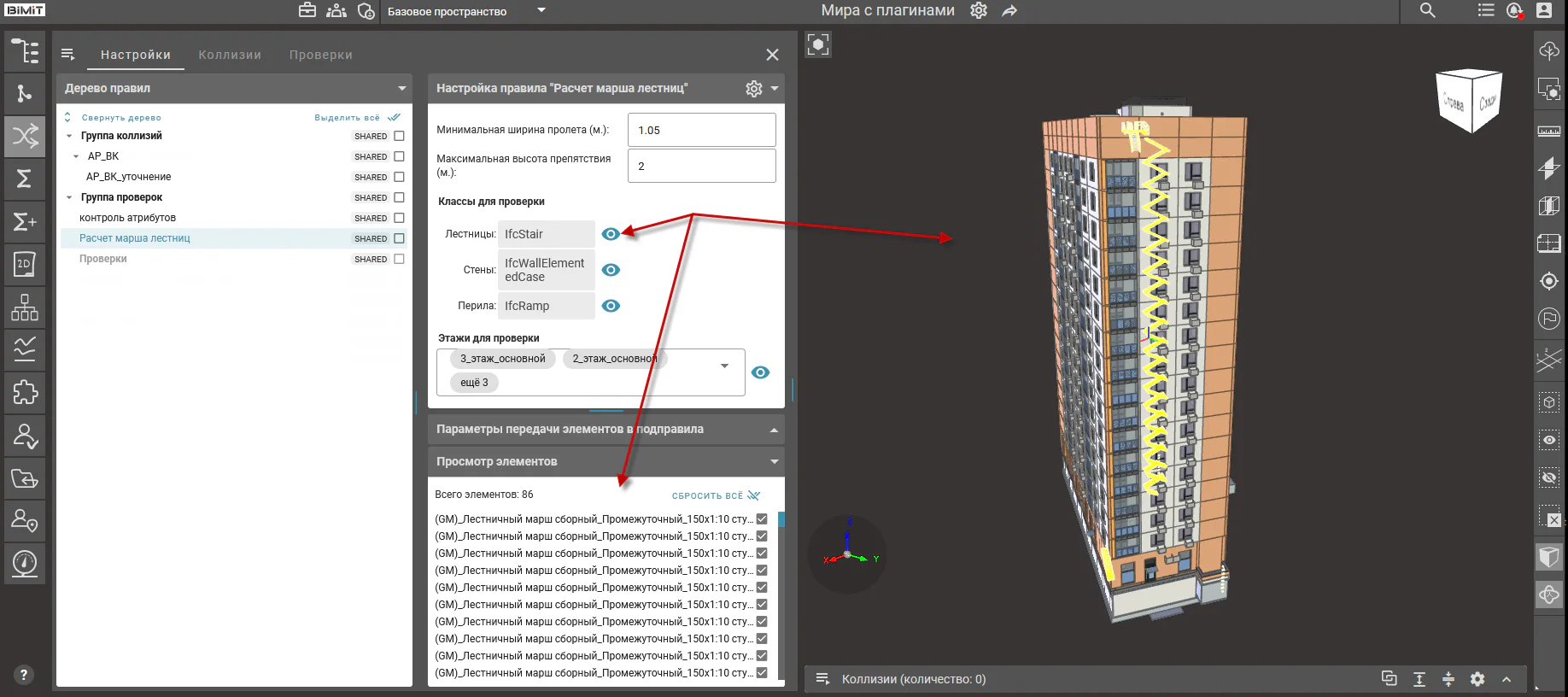

При клике на кнопку «Просмотр» в блоке «Настройка правила» система отображает элементы выборки в блоке «Просмотр элементов» и визуально выделяет эти элементы на модели желтым цветом.

Запуск расчета проверок и анализ итогового результата происходит во вкладке «Расчеты».

Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет».
