Проверка расстояний между помещениями

Описание проверки: Правило проверяет расположения помещений друг над другом и рядом друг с другом, а также расстояния между помещениями с учетом проходов.

Алгоритм работы:

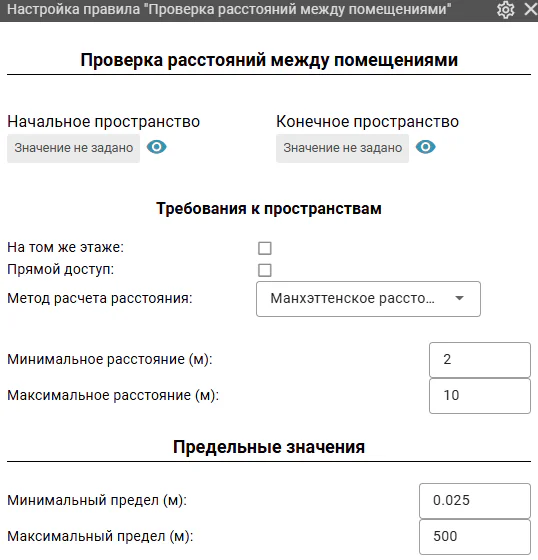

Перейдите в настройки правила для ввода данных.

Выберите начальное пространство (помещение) для проверки, открыв “Настройку выборки”, и через функцию “Добавить условие отбора” задайте необходимые условия.

Пример заполнения условий отбора для проверки начального пространства (помещения) с названием элемента 2.

Выберите конечное пространство (помещение) для проверки, открыв “Настройку выборки”. Далее через функцию “Добавить условие отбора” задайте необходимые условия.

Пример заполнения условий отбора для проверки конечного помещения с названием элемента 3.

Чтобы проверить корректность заполненной выборки, необходимо нажать на значок глаза . После этого через “Просмотр элементов” можно увидеть, какие помещения будут проверяться.

Заполните требования к пространствам (помещениям).
Если помещения должны находиться на одном этаже, поставьте галочку напротив требования “На том же этаже”.

Если между пространствами (помещениями) должен быть проход (дверь или проем), поставьте галочку напротив требования “Прямой доступ”.

Далее выберите “Метод расчета расстояния”:

а) Евклидово расстояние - кратчайшее расстояние между пространствами (помещениями).

б) Манхэттенское расстояние, также известное как расстояние городских кварталов, измеряет путь между точками, который можно пройти только вдоль перпендикулярных осей, подобно движению по прямоугольной сетке улиц.

Вручную введите минимальное требуемое расстояние между пространствами (помещениями).

Вручную введите максимальное допустимое расстояние между пространствами (помещениями).

Вручную заполните предельные минимальное и максимальное значения для корректного отображения коллизий, если начальных и конечных помещений выбрано несколько.

Перейдите во вкладку “Коллизии” и выделите необходимую проверку галочкой с помощью окошка напротив проверки.

Запустите проверку, нажав правой кнопкой мыши и выбрав “Пересчитать цепочку”

Запуск расчета проверок и анализ итогового результата происходит во вкладке «Расчеты».

Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет».

Проверка площади помещений в заданных пределах

Описание проверки: Правило удостоверяет, что площадь помещений находится в заданных пределах.

Проверка принадлежности помещений функциональным зонам

Описание проверки: Правило удостоверяет, что все помещения в модели включены в некоторую группу.
