Нормативно-технические проверки
Проверка элементов на заполнение идентичных свойств или сравнение значений атрибутов
Описание проверки: Правило удостоверяет, что элементы в модели имеют идентичные свойства или эти свойства удовлетворяют требуемому условию.
Алгоритм работы:

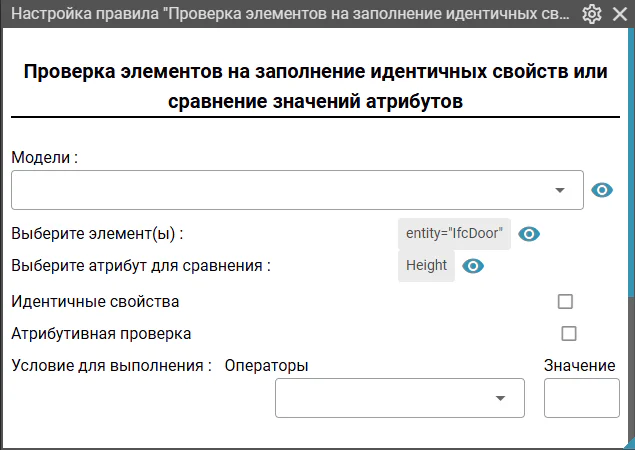

- Перейдите в настройки правила для ввода данных.
- Выберите модель для проверки.
- Выберите необходимый(ые) для проверки элемент(ы), открыв “Настройку выборки” и через функцию “Добавить условие отбора” задайте необходимые условия.
Пример заполнения условий отбора для проверки стен.
- Выберите атрибут для сравнения, открыв “Выбор класса/атрибута”. Пример заполнения условий отбора для проверки толщины стен.
Чтобы проверить корректность заполненных выборок, необходимо нажать на значок глаза
. После этого через “Просмотр элементов” можно увидеть, какие стены будут проверяться.
- Если атрибут у выбранных элементов должен иметь идентичны свойства, поставьте галочку напротив соответствующего пункта.
- Если атрибут у выбранных элементов должен удовлетворять иным условиям, поставьте галочку напротив пункта “Атрибутивная проверка” и выберите оператор и вручную введите требуемое значение.
Виды операторов:
- == - равенство
- != - не равно
- > - больше
- < - меньше
- >= - больше или равно
- <= - меньше или равно
- ~= - приблизительное равенство
- contains - содержит
- exists - существует
- no exists - не существует
Пример заполнения условия, которому должен удовлетворять атрибут (Значение атрибута не равно 60).
- Перейдите во вкладку “Проверки” и выделите необходимую проверку галочкой с помощью окошка напротив проверки.
- Запустите проверку, нажав правой кнопкой мыши и выбрав “Пересчитать цепочку”
Запуск расчета проверок и анализ итогового результата происходит во вкладке «Расчеты».
Подробная информация о запуске расчета проверок представлена в разделе документации «Расчет».
